Star topology trong mạng Ethernet công nghiệp – Khi nào nên dùng và những lưu ý quan trọng

Trong bài topology Ethernet công nghiệp, chúng ta đã tổng quan các mô hình mạng phổ biến như Star, Ring, Mesh và Daisy Chain. Trong đó, Star topology (mô hình hình sao) là cấu trúc được sử dụng rộng rãi nhất trong các hệ thống Ethernet công nghiệp hiện nay.

Tuy nhiên, không phải lúc nào Star cũng là lựa chọn tối ưu. Việc hiểu rõ khi nào nên dùng – khi nào không nên dùng sẽ giúp bạn tránh được những lỗi thiết kế có thể gây gián đoạn toàn bộ hệ thống.

Xem thêm: Mô hình mạng công nghiệp dùng cáp quang: Ring, Star, Line trong SCADA

1. Star topology là gì?

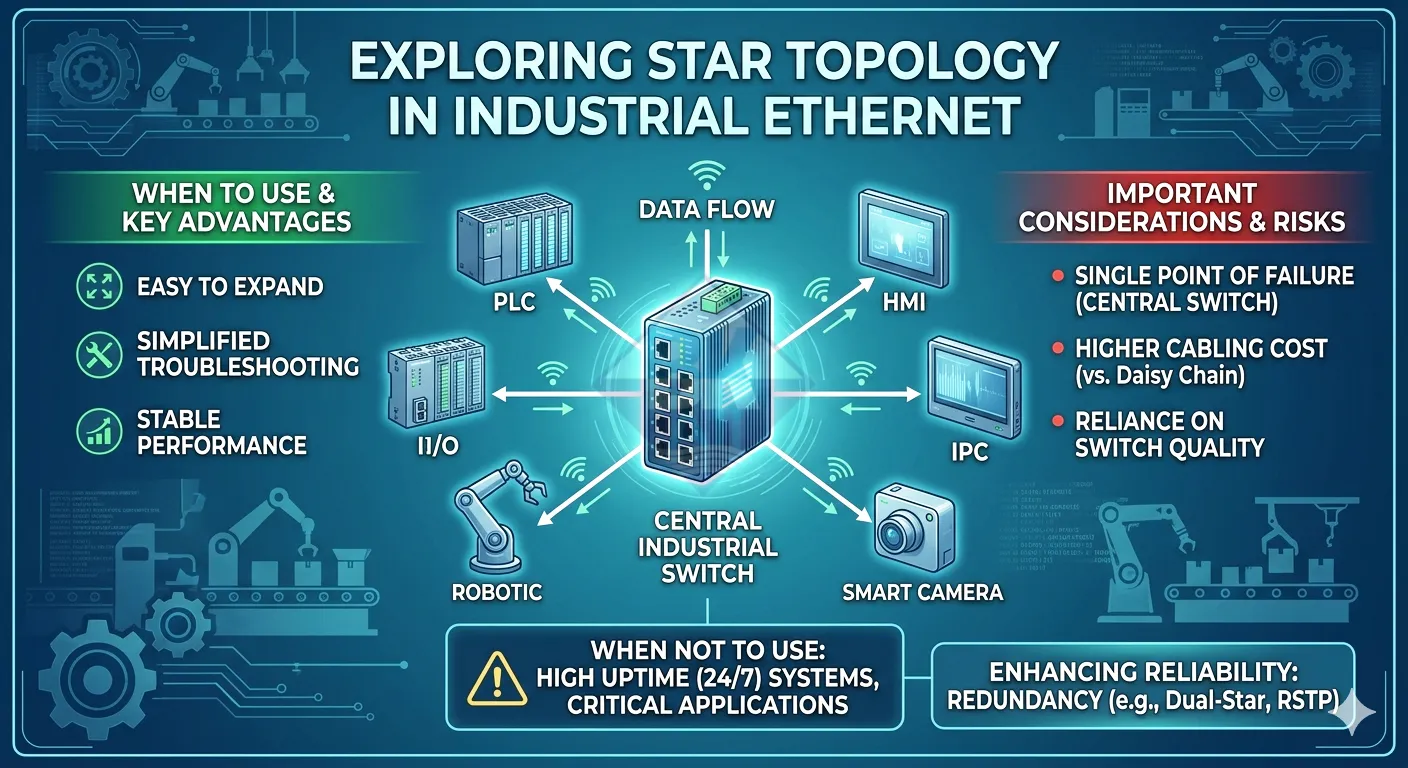

Star topology là mô hình mà tất cả thiết bị trong mạng (PLC, HMI, camera, IPC...) đều kết nối về một thiết bị trung tâm – thường là switch công nghiệp.

Khác với mô hình nối tiếp, mỗi thiết bị trong Star topology hoạt động độc lập về mặt kết nối vật lý, giúp hệ thống dễ quản lý và ổn định hơn.

2. Cách hoạt động của Star topology

Trong mô hình này, switch trung tâm đóng vai trò:

Chuyển tiếp dữ liệu giữa các thiết bị
Phân tách collision domain
Quản lý lưu lượng mạng

👉 Điều này giúp giảm xung đột dữ liệu và đảm bảo hiệu năng ổn định, đặc biệt khi kết hợp với cáp chất lượng cao như cáp Ethernet công nghiệp.

3. Ưu điểm của Star topology trong công nghiệp

3.1 Dễ triển khai và mở rộng

Mỗi thiết bị kết nối độc lập về switch trung tâm, do đó việc thêm hoặc thay thế thiết bị không ảnh hưởng đến toàn bộ hệ thống.

3.2 Dễ dàng troubleshooting

Khi xảy ra lỗi, bạn có thể nhanh chóng xác định thiết bị hoặc đường cáp bị sự cố mà không ảnh hưởng đến các node khác.

3.3 Hiệu năng ổn định

Switch giúp kiểm soát lưu lượng, giảm broadcast và tối ưu đường truyền giữa các thiết bị.

3.4 Phù hợp với hệ thống phân cấp

Star topology dễ dàng tích hợp vào mô hình phân tầng (core – distribution – access) trong các hệ thống lớn.

4. Nhược điểm cần lưu ý

4.1 Single Point of Failure

Switch trung tâm là điểm lỗi duy nhất. Nếu switch này gặp sự cố, toàn bộ hệ thống sẽ bị gián đoạn.

4.2 Tốn cáp hơn so với Daisy Chain

Do mỗi thiết bị cần một đường cáp riêng, tổng chiều dài cáp có thể lớn, cần lưu ý giới hạn 100m Ethernet trong thiết kế.

4.3 Phụ thuộc chất lượng switch

Hiệu năng và độ ổn định của toàn hệ thống phụ thuộc rất lớn vào switch trung tâm.

5. Khi nào nên dùng Star topology?

Star topology là lựa chọn tối ưu trong các trường hợp sau:

Hệ thống quy mô nhỏ đến trung bình
Không yêu cầu redundancy phức tạp
Môi trường cần dễ bảo trì và vận hành
Hệ thống PLC – HMI – SCADA cơ bản

👉 Ví dụ điển hình:

Tủ điều khiển máy
Dây chuyền sản xuất đơn lẻ
Hệ thống camera giám sát trong nhà máy

6. Khi nào KHÔNG nên dùng Star topology?

Trong một số trường hợp, Star topology có thể gây rủi ro:

Hệ thống yêu cầu uptime cao (24/7)
Nhà máy lớn với nhiều khu vực phân tán
Ứng dụng quan trọng như robot, điều khiển thời gian thực

👉 Trong các trường hợp này, nên sử dụng Ring topology hoặc kết hợp với các giao thức redundancy để đảm bảo hệ thống không bị gián đoạn.

7. Cách cải thiện độ tin cậy của Star topology

Để khắc phục nhược điểm của Star, bạn có thể áp dụng:

Sử dụng switch công nghiệp chất lượng cao
Thiết kế dự phòng nguồn cho switch
Triển khai dual-star (2 switch trung tâm)
Kết hợp với các giao thức như RSTP

👉 Đây là bước chuyển tiếp quan trọng sang các topology có redundancy cao hơn.

8. Lưu ý về cáp và môi trường

Hiệu quả của Star topology phụ thuộc rất lớn vào lớp vật lý:

Sử dụng cáp phù hợp môi trường (nhiệt độ, dầu, hóa chất)
Chọn đúng shielding để giảm EMI
Hạn chế suy hao tín hiệu (attenuation)

👉 Nếu lớp vật lý không đảm bảo, topology tốt đến đâu cũng không phát huy hiệu quả.

9. Kết luận

Star topology là lựa chọn đơn giản, hiệu quả và phổ biến nhất trong mạng Ethernet công nghiệp, đặc biệt với các hệ thống nhỏ và trung bình.

Tuy nhiên, để đảm bảo độ ổn định lâu dài, cần hiểu rõ giới hạn của mô hình này và cân nhắc nâng cấp lên các topology có redundancy khi hệ thống mở rộng.

👉 Tiếp theo, chúng ta sẽ phân tích chi tiết Daisy Chain topology – liệu có thực sự tiết kiệm như nhiều người nghĩ?
