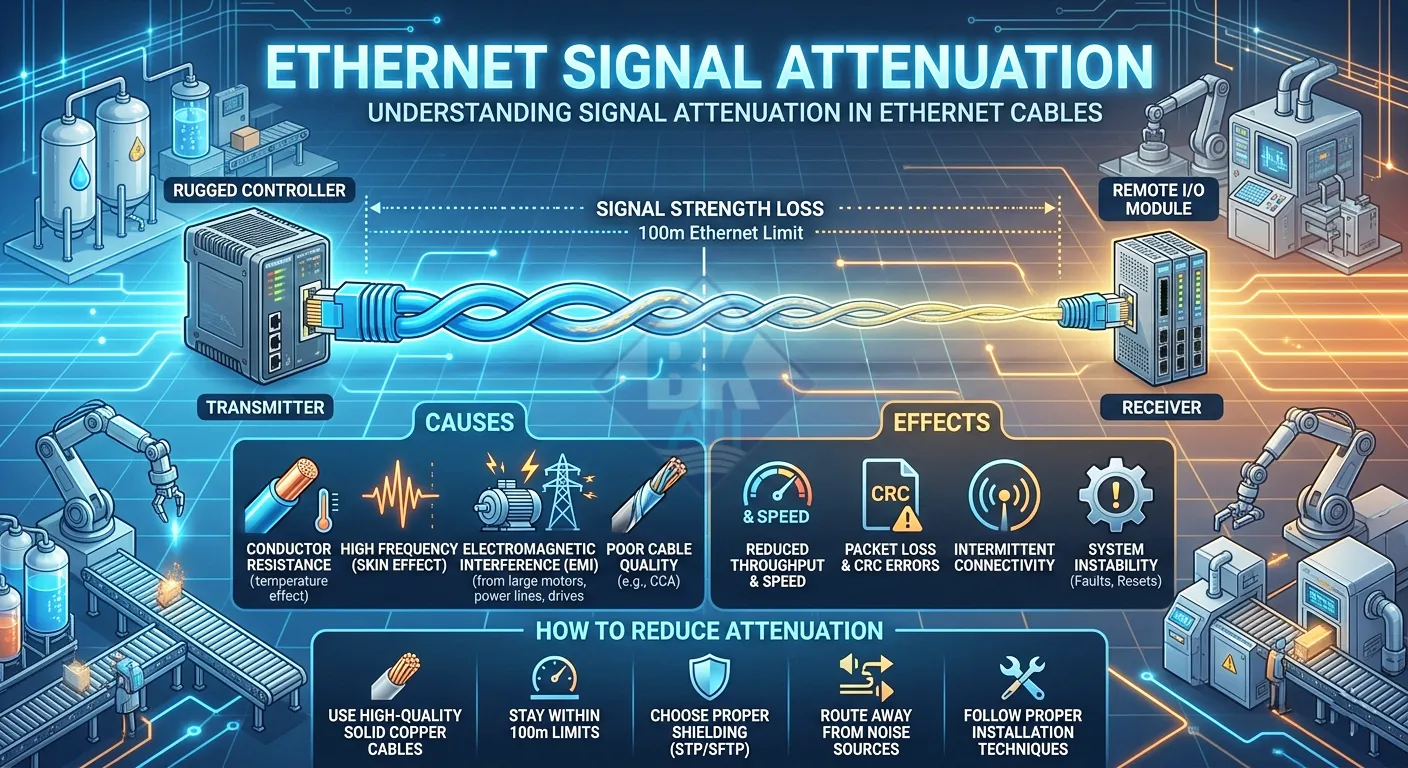

Suy hao tín hiệu trong cáp Ethernet là gì? Nguyên nhân và cách giảm suy hao hiệu quả
Trong các hệ thống Ethernet công nghiệp, việc tín hiệu bị suy giảm theo khoảng cách là điều không thể tránh khỏi. Đây chính là lý do tồn tại giới hạn 100m và cũng là nguyên nhân gây ra nhiều lỗi khó phát hiện trong vận hành thực tế.
Vậy suy hao tín hiệu (attenuation) là gì? Vì sao nó xảy ra và làm thế nào để kiểm soát hiệu quả trong môi trường nhà máy?
1. Suy hao tín hiệu là gì?
Suy hao tín hiệu là hiện tượng biên độ tín hiệu điện giảm dần khi truyền qua cáp.
Nói đơn giản:
- Tín hiệu mạnh ở đầu phát
- Yếu dần khi đến đầu nhận
Nếu suy hao vượt ngưỡng cho phép → thiết bị nhận không thể giải mã dữ liệu chính xác → gây lỗi mạng, mất gói hoặc mất kết nối.
2. Vì sao cáp Ethernet bị suy hao?
2.1. Điện trở của lõi đồng (DC Resistance)
Dù là lõi Solid hay Stranded, bản chất dây dẫn vẫn có điện trở (resistance). Khi tín hiệu điện truyền qua dây, một phần năng lượng sẽ bị tiêu tán dưới dạng nhiệt → gây suy hao tín hiệu.
Về mặt vật lý, điện trở của dây dẫn được xác định theo công thức:
R = ρ × (L / A)
- R: điện trở (Ω)
- ρ: điện trở suất vật liệu (đồng càng tinh khiết → ρ càng thấp)
- L: chiều dài dây
- A: tiết diện lõi (liên quan trực tiếp đến AWG)
Từ công thức trên có thể rút ra các nguyên lý quan trọng:
- Chiều dài càng lớn → điện trở càng tăng → suy hao càng cao
- Tiết diện lõi càng nhỏ → điện trở càng lớn → suy hao càng lớn
- Vật liệu kém (CCA) → điện trở cao hơn đồng nguyên chất → suy hao lớn
Trong thực tế:
- Cáp AWG 24 (lõi nhỏ) sẽ có suy hao cao hơn so với AWG 23
- Cáp Stranded thường có điện trở cao hơn Solid do các sợi nhỏ tiếp xúc không hoàn hảo
👉 Đây là lý do vì sao:
- Cáp Solid được dùng cho đường dài (backbone)
- Cáp Stranded chỉ phù hợp cho dây ngắn (patch cord)
Trong hệ thống Ethernet công nghiệp, nếu không kiểm soát tốt điện trở lõi, tín hiệu sẽ suy giảm nhanh theo khoảng cách và có thể gây lỗi khi gần giới hạn 100m.
2.2. Hiệu ứng tần số cao (Skin effect)
Ở tần số cao (đặc biệt Cat6, Cat6A), dòng điện có xu hướng chạy trên bề mặt dây dẫn → làm tăng điện trở hiệu dụng → tăng suy hao. Xem thêm Ethernet có tần số không? Sự thật về tín hiệu mạng công nghiệp
2.3. Nhiễu điện từ (EMI)
Trong môi trường công nghiệp, nhiễu từ biến tần, motor… có thể làm suy yếu tín hiệu.
👉 Xem chi tiết tại: EMI là gì?
2.4. Chất lượng vật liệu cáp
- Đồng nguyên chất → suy hao thấp
- CCA (Copper Clad Aluminum) → suy hao cao hơn nhiều
2.5. Khoảng cách truyền
Khoảng cách càng dài → suy hao càng lớn. Bạn có thể xem thêm thông tin chi tiết Suy hao tín hiệu theo tần số – vì sao cáp mạng có giới hạn chiều dài?
👉 Đây là lý do tồn tại giới hạn: 100m Ethernet
3. Suy hao ảnh hưởng như thế nào đến hệ thống?
Suy hao tín hiệu không chỉ đơn giản là “tín hiệu yếu đi”, mà nó tác động trực tiếp đến toàn bộ hiệu suất truyền thông của hệ thống Ethernet. Khi mức suy hao vượt quá ngưỡng cho phép, thiết bị nhận sẽ không còn phân biệt chính xác mức logic (0/1) → dẫn đến lỗi truyền dữ liệu.
3.1. Giảm tốc độ truyền dữ liệu (Throughput)
Khi tín hiệu suy yếu, hệ thống mạng (switch, NIC) sẽ tự động kích hoạt cơ chế:
- Giảm tốc độ truyền (ví dụ: từ 1Gbps xuống 100Mbps)
- Tăng cơ chế kiểm tra và sửa lỗi
Điều này làm băng thông thực tế bị suy giảm, đặc biệt ảnh hưởng đến các hệ thống yêu cầu thời gian thực như Profinet, Ethernet/IP.
3.2. Tăng tỷ lệ lỗi (Packet loss, CRC error)
Suy hao làm tín hiệu đến đầu nhận bị biến dạng → gây ra lỗi bit.
- Frame bị lỗi CRC → bị loại bỏ
- Packet bị mất → phải truyền lại (retransmission)
Hệ quả là:
- Tăng độ trễ (latency)
- Giảm hiệu suất hệ thống
3.3. Mất kết nối ngắt quãng (Intermittent link)
Đây là lỗi nguy hiểm nhất trong thực tế vì:
- Hệ thống lúc chạy, lúc mất
- Khó chẩn đoán nguyên nhân
Nguyên nhân thường do:
- Suy hao gần ngưỡng giới hạn
- Nhiễu tăng đột biến theo chu kỳ (motor, biến tần)
👉 Đây là lỗi phổ biến trong các hệ thống đã vận hành lâu năm.
3.4. Thiết bị hoạt động không ổn định
Khi tín hiệu không đảm bảo, các thiết bị mạng và điều khiển sẽ:
- Reset kết nối liên tục
- Báo lỗi communication fault
- Hoạt động sai trạng thái
Điều này đặc biệt nguy hiểm với các hệ thống điều khiển tự động.
3.5. Hệ quả thực tế trong nhà máy
Trong môi trường công nghiệp, suy hao tín hiệu không chỉ là vấn đề IT mà có thể gây ra tổn thất vận hành nghiêm trọng:
- Lỗi PLC – HMI: mất kết nối điều khiển, không giám sát được hệ thống
- Mất dữ liệu SCADA: dữ liệu thu thập bị gián đoạn hoặc sai lệch
- Dừng hệ thống sản xuất: dây chuyền tự động bị ngắt do mất truyền thông
- Giảm độ tin cậy hệ thống: lỗi ngẫu nhiên, khó debug
Trong nhiều trường hợp, nguyên nhân gốc không phải do thiết bị mà đến từ cáp Ethernet bị suy hao vượt ngưỡng.
👉 Vì vậy, kiểm soát suy hao là một phần quan trọng trong thiết kế hệ thống mạng công nghiệp ổn định.
4. Các yếu tố ảnh hưởng trực tiếp đến suy hao
| Yếu tố | Ảnh hưởng |
|---|---|
| Chiều dài cáp | Càng dài → suy hao càng lớn |
| Chuẩn cáp (Cat5e, Cat6, Cat6A) | Cat cao → hỗ trợ tần số cao nhưng nhạy suy hao hơn |
| Đường kính lõi (AWG) | Lõi to → suy hao thấp hơn |
| Shielding | Giảm nhiễu → giảm suy hao gián tiếp |
| Môi trường lắp đặt | Nhiệt độ cao, nhiễu → tăng suy hao |
👉 Tham khảo thêm: cách chọn shielding
5. Cách giảm suy hao tín hiệu trong Ethernet công nghiệp
5.1. Sử dụng cáp chất lượng cao
- Ưu tiên lõi đồng nguyên chất
- Chọn đúng chuẩn Cat theo nhu cầu
5.2. Giữ khoảng cách trong giới hạn
- Không vượt quá 100m
- Dùng switch hoặc converter nếu cần mở rộng
5.3. Chọn đúng loại lõi cáp
- Solid → đường dài
- Stranded → kết nối ngắn
5.4. Giảm nhiễu điện từ
- Dùng cáp STP, FTP, SFTP
- Đi dây cách xa nguồn nhiễu
5.5. Thi công đúng kỹ thuật
- Bấm đầu chuẩn
- Không bẻ gập quá mức
- Không kéo căng cáp
6. Mối liên hệ giữa suy hao và các yếu tố khác
Suy hao tín hiệu không phải là một yếu tố độc lập mà là kết quả tổng hợp của nhiều đặc tính điện – cơ – môi trường của cáp Ethernet. Việc chỉ tập trung vào một yếu tố riêng lẻ (ví dụ chiều dài) mà bỏ qua các yếu tố khác có thể dẫn đến thiết kế thiếu chính xác.
Dưới đây là các mối liên hệ quan trọng cần hiểu rõ:
6.1. Cấu trúc xoắn đôi (Twisted Pair) và suy hao
Cấu trúc xoắn đôi không trực tiếp làm giảm suy hao do điện trở, nhưng lại đóng vai trò quan trọng trong việc:
- Giảm nhiễu xuyên âm (crosstalk)
- Giảm ảnh hưởng của nhiễu điện từ (EMI)
👉 Khi nhiễu giảm, tín hiệu ít bị biến dạng → giảm suy hao hiệu dụng (effective attenuation) và cải thiện chất lượng truyền dẫn.
6.2. Chuẩn cáp (Cat5e, Cat6, Cat6A) và tần số hoạt động
Các chuẩn cáp khác nhau tương ứng với băng thông và tần số hoạt động khác nhau:
- Cat5e: ~100 MHz
- Cat6: ~250 MHz
- Cat6A: ~500 MHz
Tần số càng cao → suy hao càng lớn do:
- Hiệu ứng skin effect mạnh hơn
- Tổn hao điện môi (dielectric loss) tăng
👉 Điều này giải thích vì sao:
- Cáp Cat6A yêu cầu chất lượng vật liệu cao hơn
- Thi công Cat6A nhạy cảm hơn với lỗi suy hao
Tham khảo thêm: so sánh Cat5e, Cat6, Cat6A
6.3. Cấu tạo cáp và vật liệu truyền dẫn
Suy hao phụ thuộc trực tiếp vào cấu tạo cáp Ethernet, bao gồm:
- Lõi dẫn: đồng nguyên chất vs CCA
- Đường kính lõi (AWG): ảnh hưởng đến điện trở
- Lớp cách điện: ảnh hưởng đến tổn hao điện môi
- Độ đồng đều sản xuất: ảnh hưởng đến trở kháng
👉 Cáp chất lượng thấp thường có:
- Suy hao cao hơn
- Tín hiệu không ổn định theo chiều dài
6.4. Shielding (chống nhiễu) và suy hao gián tiếp
Shielding (STP, FTP, SFTP) không làm giảm điện trở dây dẫn, nhưng:
- Giảm nhiễu EMI từ môi trường
- Ổn định tín hiệu truyền
👉 Nhờ đó, hệ thống giảm:
- Lỗi tín hiệu
- Suy hao do nhiễu chồng lấn
Tham khảo: cách chọn shielding
6.5. Thi công và môi trường lắp đặt
Ngay cả khi sử dụng cáp tốt, suy hao vẫn có thể tăng cao nếu thi công không đúng:
- Bẻ gập cáp quá mức → thay đổi cấu trúc lõi
- Kéo căng → biến dạng tiết diện
- Đi gần nguồn nhiễu → tăng suy hao hiệu dụng
- Nhiệt độ cao → tăng điện trở dây dẫn
👉 Đây là yếu tố thường bị bỏ qua nhưng ảnh hưởng rất lớn trong thực tế nhà máy.
Tóm lại, suy hao là kết quả của tổ hợp nhiều yếu tố:
- Điện (điện trở, tần số)
- Cơ học (cấu trúc, thi công)
- Môi trường (nhiễu, nhiệt độ)
Hiểu rõ mối liên hệ này giúp bạn:
- Thiết kế hệ thống chính xác hơn
- Chọn đúng loại cáp cho từng ứng dụng
- Giảm thiểu lỗi và chi phí vận hành lâu dài
7. Kết luận
Suy hao tín hiệu là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu suất mạng Ethernet công nghiệp.
Để hệ thống hoạt động ổn định, cần:
- Chọn đúng loại cáp
- Thi công đúng kỹ thuật
- Kiểm soát khoảng cách và môi trường
👉 Một hệ thống tốt không chỉ dùng cáp “đắt tiền” mà là cáp phù hợp và triển khai đúng cách.
Xem toàn bộ series tại đây:
Series Ethernet công nghiệp
Bài quan trọng liên quan:
Cáp Ethernet công nghiệp – Cấu tạo, phân loại và cách lựa chọn
