Ring topology là gì? Vì sao nhà máy lớn luôn sử dụng mô hình vòng?
Sau khi phân tích Daisy Chain trong mạng Ethernet công nghiệp, có thể thấy rõ một vấn đề lớn: chỉ cần một điểm lỗi là toàn bộ hệ thống phía sau bị gián đoạn.
Đây chính là lý do tại sao trong các nhà máy lớn, hệ thống quan trọng như PLC, SCADA hoặc mạng backbone thường không sử dụng Daisy Chain, mà thay vào đó là Ring topology (mô hình vòng).
👉 Vậy Ring topology là gì và vì sao nó lại trở thành tiêu chuẩn trong các hệ thống công nghiệp yêu cầu độ tin cậy cao?
Xem thêm: Mô hình mạng công nghiệp dùng cáp quang: Ring, Star, Line trong SCADA
1. Ring topology là gì?

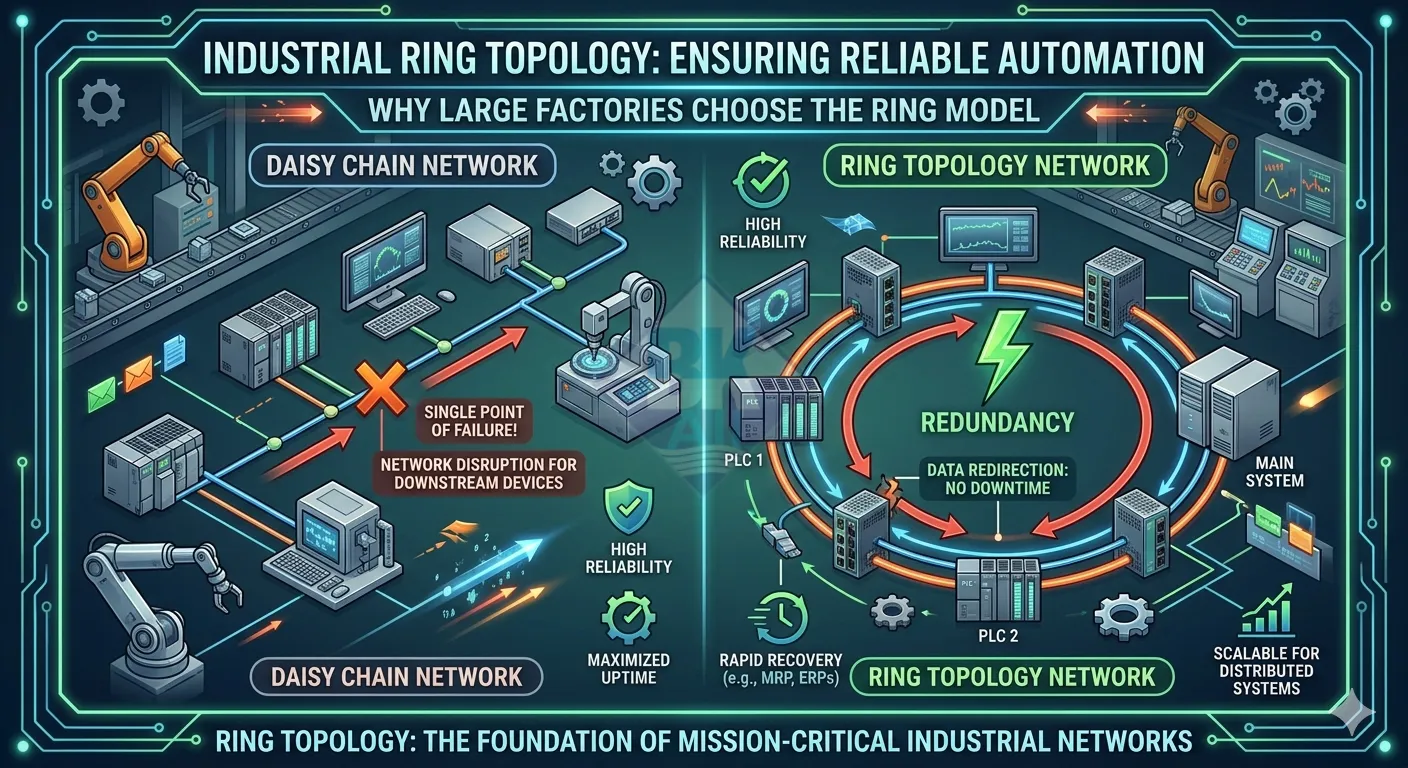

Ring topology là mô hình mà các thiết bị mạng được kết nối thành một vòng khép kín, trong đó mỗi thiết bị kết nối với hai thiết bị lân cận.
Khác với Star topology (phụ thuộc switch trung tâm) hay Daisy Chain (nối tuyến tính), Ring cho phép dữ liệu có thể truyền theo hai hướng khác nhau trong mạng.
👉 Đây chính là nền tảng tạo nên khả năng redundancy (dự phòng) của mô hình này.
2. Cách hoạt động của Ring topology
Trong trạng thái bình thường:
- Dữ liệu đi theo một hướng xác định trong vòng
Khi xảy ra sự cố (đứt cáp hoặc lỗi thiết bị):
- Hệ thống tự động chuyển hướng truyền dữ liệu theo chiều còn lại
👉 Nhờ đó, mạng vẫn hoạt động mà không bị gián đoạn.
Tuy nhiên, để làm được điều này, cần có các giao thức chuyên dụng như:
3. Ưu điểm nổi bật của Ring topology
3.1 Không có single point of failure
Khác với Star topology, Ring không phụ thuộc vào một thiết bị trung tâm duy nhất.
👉 Khi một điểm lỗi xảy ra, hệ thống vẫn duy trì kết nối.
3.2 Đảm bảo uptime hệ thống
Trong môi trường công nghiệp:
- Mất mạng = dừng sản xuất
Ring topology giúp đảm bảo hệ thống hoạt động liên tục, đặc biệt trong các ứng dụng:
- PLC – SCADA
- Robot tự động
- Dây chuyền sản xuất liên tục
3.3 Phù hợp với hệ thống phân tán
Ring topology rất phù hợp với các nhà máy lớn có nhiều khu vực:
- Phân xưởng
- Khu vực sản xuất
- Hệ thống giám sát trải dài
👉 Giúp tối ưu việc đi cáp và đảm bảo kết nối xuyên suốt.
3.4 Thời gian phục hồi nhanh
Khi xảy ra sự cố:
- MRP: phục hồi ~20ms
- ERPS: phục hồi <50ms
👉 Gần như không ảnh hưởng đến hệ thống thời gian thực.
4. Nhược điểm của Ring topology
4.1 Cần cấu hình phức tạp hơn
Không giống Star hay Daisy Chain, Ring yêu cầu:
- Cấu hình giao thức chống loop
- Thiết bị hỗ trợ redundancy
4.2 Chi phí đầu tư cao hơn
- Cần switch công nghiệp hỗ trợ ring
- Có thể cần license hoặc cấu hình nâng cao
4.3 Phụ thuộc vào thiết bị
Không phải switch nào cũng hỗ trợ MRP hoặc ERPS.
👉 Lựa chọn thiết bị là yếu tố quyết định thành công của hệ thống.
5. So sánh Ring vs Daisy Chain
| Độ ổn định | Thấp | Rất cao |
| Khả năng chịu lỗi | Kém | Có redundancy |
| Latency | Tăng theo node | Ổn định |
| Ứng dụng | Hệ thống nhỏ | Nhà máy lớn |
👉 Ring topology chính là lời giải cho các hạn chế của Daisy Chain.
6. Khi nào nên sử dụng Ring topology?
- Nhà máy quy mô lớn
- Hệ thống cần uptime cao (24/7)
- Mạng PLC – SCADA trung tâm
- Ứng dụng thời gian thực
👉 Đây gần như là tiêu chuẩn trong các hệ thống công nghiệp hiện đại.
7. Lưu ý quan trọng khi triển khai
- Chọn switch hỗ trợ MRP / ERPS
- Thiết kế vòng logic rõ ràng
- Tránh loop vật lý không kiểm soát
- Đảm bảo chất lượng cáp:
👉 Ring topology mạnh, nhưng chỉ phát huy hiệu quả khi lớp vật lý được thiết kế đúng.
8. Kết luận
Ring topology là giải pháp tối ưu cho các hệ thống Ethernet công nghiệp yêu cầu độ ổn định cao.
So với Daisy Chain:
- Không bị gián đoạn khi có lỗi
- Đảm bảo uptime gần như tuyệt đối
- Phù hợp với nhà máy hiện đại
👉 Đây là lý do vì sao các nhà máy lớn luôn ưu tiên thiết kế mạng theo mô hình vòng.
Trong bài tiếp theo, chúng ta sẽ đi sâu vào STP vs RSTP – cơ chế giúp mạng Ethernet tránh loop và hoạt động ổn định trong các topology phức tạp.
Quay lại bài tổng quan:
👉 Topology Ethernet công nghiệp
Xem toàn bộ series:
👉 Series Ethernet công nghiệp
