Topology Ethernet công nghiệp là gì? So sánh Star, Ring, Mesh và cách thiết kế mạng ổn định
Sau khi đã hiểu rõ về Ethernet công nghiệp là gì và các yếu tố vật lý như cáp Ethernet công nghiệp, bước tiếp theo quan trọng không kém chính là cách tổ chức mạng – hay còn gọi là topology.
Trong môi trường nhà máy, topology không chỉ ảnh hưởng đến hiệu năng mà còn quyết định trực tiếp đến độ ổn định, khả năng mở rộng và tính liên tục của sản xuất. Một thiết kế topology sai có thể khiến toàn bộ hệ thống PLC, SCADA hoặc dây chuyền sản xuất bị gián đoạn.
1. Topology Ethernet là gì?
Topology mạng là cách các thiết bị (PLC, HMI, switch, camera, server...) được kết nối với nhau trong một hệ thống Ethernet.
Có 2 khái niệm quan trọng:
- Physical topology: Cách đi dây thực tế (Star, Ring, Line...)
- Logical topology: Cách dữ liệu truyền trong mạng (phụ thuộc vào protocol như STP, RSTP...)
Trong công nghiệp, việc lựa chọn topology không chỉ dựa vào chi phí mà còn phụ thuộc vào:
- Độ trễ (latency)
- Khả năng chịu lỗi (fault tolerance)
- Mức độ quan trọng của hệ thống
- Khả năng mở rộng trong tương lai

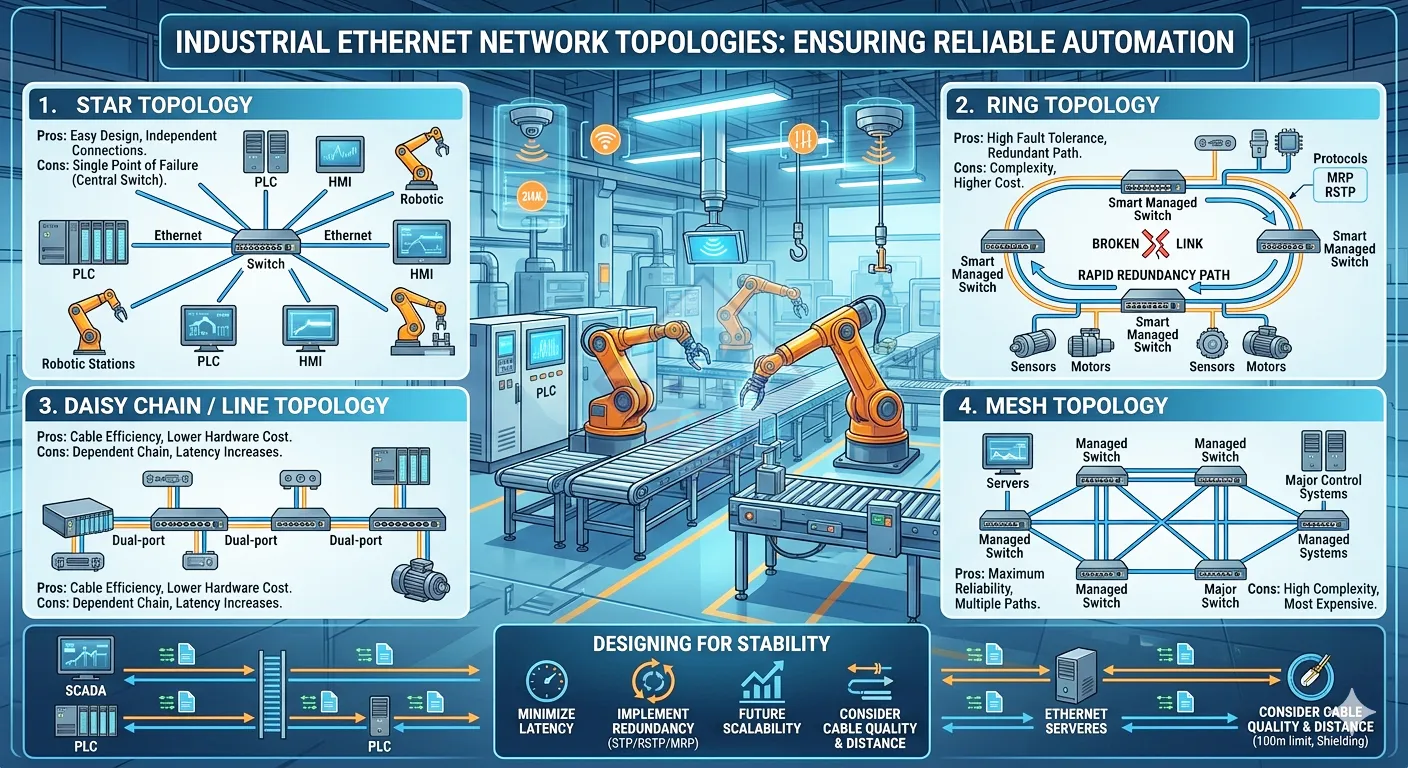

2. Các topology phổ biến trong Ethernet công nghiệp
2.1 Star topology (mô hình hình sao)
Đây là topology phổ biến nhất hiện nay. Tất cả thiết bị kết nối về một switch trung tâm.
- Ưu điểm:
- Dễ thiết kế và triển khai
- Dễ quản lý và mở rộng
- Hiệu năng ổn định
- Nhược điểm:
- Switch trung tâm là điểm lỗi duy nhất (single point of failure)
👉 Phù hợp: Hệ thống nhỏ và trung bình, dây chuyền đơn lẻ
2.2 Daisy Chain / Line topology (mô hình nối tiếp)
Các thiết bị được nối thành chuỗi, thiết bị này nối tiếp thiết bị kia.
- Ưu điểm:
- Tiết kiệm cáp
- Giảm số lượng switch
- Nhược điểm:
- Đứt một điểm → toàn bộ hệ thống phía sau mất kết nối
- Độ trễ tăng theo số node
👉 Phù hợp: Hệ thống nhỏ, chi phí thấp, không yêu cầu cao về uptime
2.3 Ring topology (mô hình vòng)
Các thiết bị kết nối thành vòng khép kín, cho phép dữ liệu đi theo hai hướng.
- Ưu điểm:
- Có khả năng dự phòng (redundancy)
- Khi đứt 1 điểm → hệ thống vẫn hoạt động
- Nhược điểm:
- Cần cấu hình giao thức chống loop
- Chi phí cao hơn star
👉 Phù hợp: Nhà máy lớn, hệ thống quan trọng (SCADA, PLC trung tâm)
2.4 Mesh topology (mô hình lưới)
Các thiết bị kết nối chéo với nhau (partial hoặc full mesh).
- Ưu điểm:
- Độ tin cậy cao nhất
- Không có single point of failure
- Nhược điểm:
- Chi phí rất cao
- Phức tạp khi triển khai và quản lý
👉 Phù hợp: Hệ thống cực kỳ quan trọng (data center, backbone)
3. So sánh các topology Ethernet
| Topology | Độ ổn định | Chi phí | Mở rộng | Ứng dụng |
|---|---|---|---|---|
| Star | Cao (nếu switch ổn định) | Trung bình | Dễ | Nhà máy nhỏ - vừa |
| Daisy Chain | Thấp | Thấp | Hạn chế | Hệ thống đơn giản |
| Ring | Rất cao | Trung bình - cao | Trung bình | Nhà máy lớn |
| Mesh | Rất cao | Rất cao | Phức tạp | Hệ thống critical |
4. Vì sao topology quan trọng trong mạng công nghiệp?
Khác với mạng IT thông thường, trong công nghiệp:
- Mất mạng = dừng dây chuyền sản xuất
- Mất tín hiệu = lỗi PLC, robot, SCADA
Topology ảnh hưởng trực tiếp đến:
- Độ trễ truyền dữ liệu giữa PLC và HMI
- Tính liên tục của hệ thống SCADA
- Khả năng giám sát và điều khiển theo thời gian thực
Ví dụ: Nếu sử dụng daisy chain cho hệ thống robot → chỉ cần 1 điểm lỗi → toàn bộ dây chuyền dừng.
5. Topology và khả năng dự phòng (Redundancy)
Để đảm bảo hệ thống không bị gián đoạn, các topology hiện đại thường kết hợp với các giao thức:
- STP (Spanning Tree Protocol)
- RSTP (Rapid STP)
- MRP (Media Redundancy Protocol)
- ERPS (G.8032)
Các giao thức này giúp:
- Ngăn loop trong mạng
- Tự động chuyển hướng khi có sự cố
- Đảm bảo uptime gần như 100%
6. Những lỗi thiết kế topology thường gặp
- Lạm dụng daisy chain trong hệ thống lớn
- Không thiết kế redundancy
- Có ring nhưng không cấu hình giao thức chống loop
- Toàn bộ hệ thống phụ thuộc vào 1 core switch
- Không tính đến mở rộng trong tương lai
👉 Đây là nguyên nhân phổ biến khiến hệ thống SCADA bị treo hoặc mất kết nối ngẫu nhiên.
7. Liên hệ với lớp vật lý (cáp Ethernet)
Topology không thể tách rời khỏi lớp vật lý. Việc lựa chọn sai cáp có thể làm giảm hiệu quả của topology:
- Chiều dài vượt quá giới hạn 100m Ethernet
- Suy hao cao trong môi trường nhiễu (attenuation)
- Nhiễu điện từ (EMI)
👉 Vì vậy, cần kết hợp topology + cáp + shielding để đạt hiệu quả tối ưu.
8. Kết luận
Topology Ethernet công nghiệp không chỉ là sơ đồ kết nối mà còn là nền tảng quyết định độ ổn định của toàn bộ hệ thống.
Việc lựa chọn đúng topology giúp:
- Tăng uptime hệ thống
- Giảm rủi ro dừng sản xuất
- Tối ưu chi phí đầu tư dài hạn
👉 Trong các bài tiếp theo, chúng ta sẽ đi sâu vào từng topology cụ thể và các giao thức redundancy để giúp bạn thiết kế hệ thống mạng công nghiệp tối ưu nhất.
