Solid vs Stranded – Lõi cứng và lõi mềm khác nhau thế nào trong cáp Ethernet công nghiệp?
Trong quá trình lựa chọn cáp Ethernet công nghiệp, nhiều kỹ sư thường chỉ quan tâm đến Cat5e, Cat6 hay khả năng chống nhiễu mà bỏ qua một yếu tố rất quan trọng: loại lõi dẫn (conductor).
Hai loại phổ biến nhất hiện nay là lõi cứng (Solid) và lõi mềm (Stranded). Việc chọn sai loại lõi có thể dẫn đến suy hao tín hiệu, đứt gãy cáp hoặc giảm tuổi thọ hệ thống.
Trong bài viết này, chúng ta sẽ phân tích chi tiết sự khác biệt giữa hai loại lõi này và cách lựa chọn phù hợp trong môi trường công nghiệp.
1. Tổng quan về cấu tạo lõi dẫn trong cáp Ethernet
Như đã trình bày trong bài cấu tạo cáp Ethernet, mỗi dây dẫn bên trong cáp gồm lõi đồng chịu trách nhiệm truyền tín hiệu.
- Solid (lõi cứng): mỗi dây là một sợi đồng đặc
- Stranded (lõi mềm): mỗi dây gồm nhiều sợi đồng nhỏ xoắn lại
Sự khác biệt tưởng chừng nhỏ này lại ảnh hưởng lớn đến đặc tính điện và cơ học của cáp.
2. Cáp lõi cứng (Solid) là gì?
Cáp Solid sử dụng một lõi đồng nguyên khối cho mỗi dây dẫn.
Ưu điểm:
- Suy hao tín hiệu thấp → truyền xa tốt hơn
- Hiệu suất ổn định, phù hợp truyền dữ liệu tốc độ cao
- Đáp ứng tốt tiêu chuẩn Cat5e, Cat6, Cat6A
Nhược điểm:
- Kém linh hoạt, khó uốn cong
- Dễ gãy nếu bị rung động hoặc uốn nhiều lần
👉 Vì vậy, cáp Solid thường được dùng cho đi dây cố định (permanent link) trong hệ thống.
3. Cáp lõi mềm (Stranded) là gì?
Cáp Stranded được cấu tạo từ nhiều sợi đồng nhỏ xoắn lại thành một lõi.
Ưu điểm:
- Linh hoạt cao, dễ uốn cong
- Chịu rung động tốt
- Phù hợp môi trường chuyển động (robot, băng chuyền)
Nhược điểm:
- Suy hao tín hiệu cao hơn Solid
- Khoảng cách truyền ngắn hơn
- Hiệu suất kém hơn ở tần số cao
👉 Cáp Stranded thường dùng làm dây patch cord hoặc kết nối thiết bị.

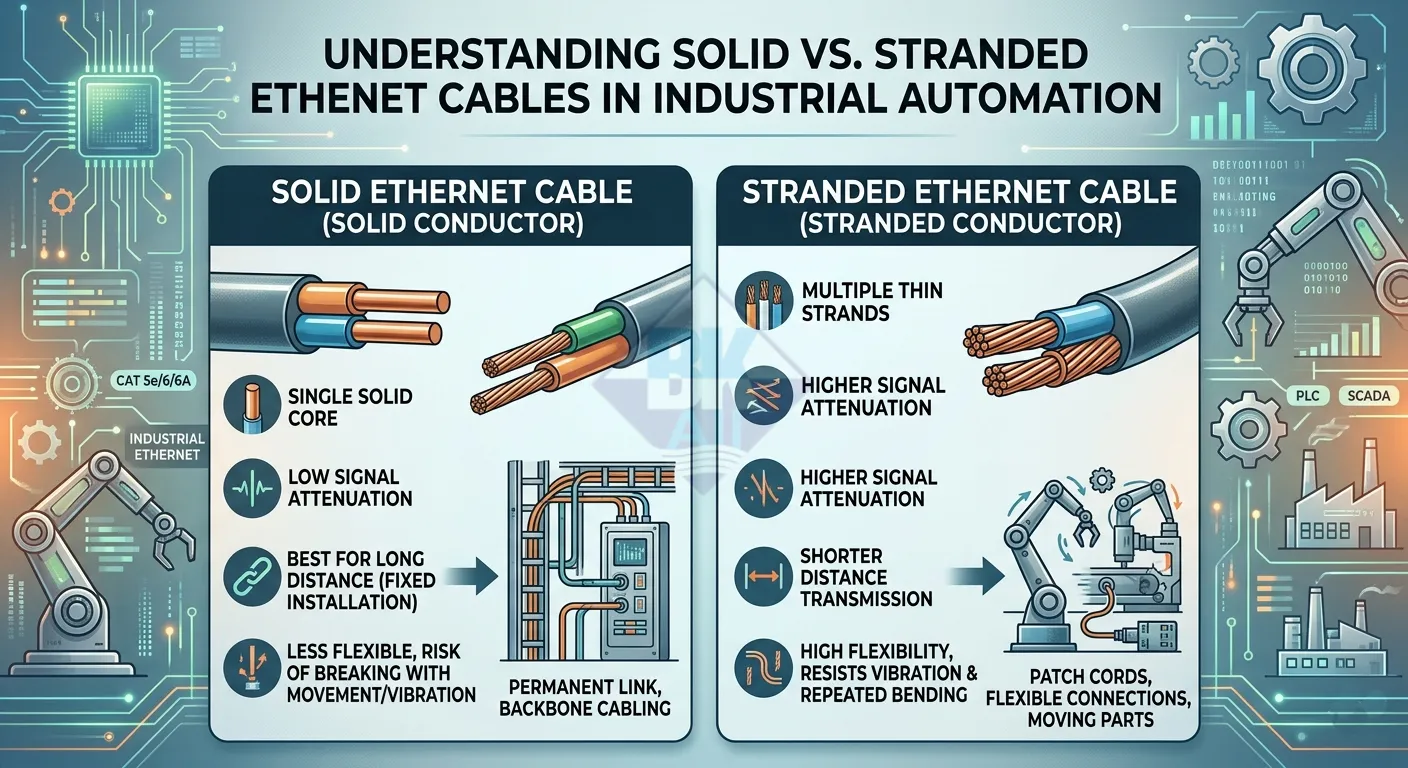

4. So sánh Solid vs Stranded
| Tiêu chí | Solid (lõi cứng) | Stranded (lõi mềm) |
|---|---|---|
| Cấu tạo | 1 lõi đồng đặc | Nhiều sợi đồng nhỏ |
| Suy hao tín hiệu | Thấp | Cao hơn |
| Khoảng cách truyền | Tốt hơn | Ngắn hơn |
| Độ linh hoạt | Thấp | Cao |
| Khả năng chịu rung | Kém | Tốt |
| Ứng dụng | Đi âm tường, máng cáp | Dây nhảy, thiết bị di động |
5. Khi nào nên dùng Solid, khi nào dùng Stranded?
Chọn Solid khi:
- Đi dây cố định trong tủ điện, nhà xưởng
- Khoảng cách gần giới hạn 100m (xem thêm: giới hạn 100m Ethernet)
- Cần tín hiệu ổn định, ít suy hao
Chọn Stranded khi:
- Kết nối từ switch đến thiết bị
- Môi trường có rung động, chuyển động
- Cần tháo lắp thường xuyên
Trong thực tế, một hệ thống chuẩn sẽ kết hợp cả hai loại:
- Solid → đi backbone
- Stranded → patch cord
6. Những sai lầm phổ biến khi lựa chọn lõi cáp
- Dùng Stranded cho đường dài → suy hao lớn, lỗi mạng
- Dùng Solid cho thiết bị rung → dễ gãy lõi
- Bấm đầu RJ45 sai loại → tiếp xúc kém
👉 Lưu ý: đầu RJ45 cho Solid và Stranded khác nhau về thiết kế chân tiếp xúc.
Bạn có thể xem thêm bài RJ45 vs M12 để hiểu rõ hơn về kết nối trong môi trường công nghiệp.
7. Mối liên hệ với các yếu tố khác của cáp Ethernet
Lõi cáp không hoạt động độc lập mà liên quan chặt chẽ đến:
- cấu trúc xoắn đôi → giảm nhiễu
- shielding → chống EMI
- chuẩn Cat → băng thông
Việc lựa chọn đúng cần xem xét tổng thể hệ thống, không chỉ riêng lõi cáp.
8. Kết luận
Sự khác biệt giữa Solid và Stranded không chỉ nằm ở cấu tạo mà còn ảnh hưởng trực tiếp đến hiệu suất và độ bền của hệ thống mạng công nghiệp.
- Solid: tối ưu cho truyền xa, cố định
- Stranded: tối ưu cho linh hoạt, chống rung
👉 Lựa chọn đúng loại lõi sẽ giúp hệ thống ổn định hơn, bền hơn và giảm thiểu sự cố vận hành.
