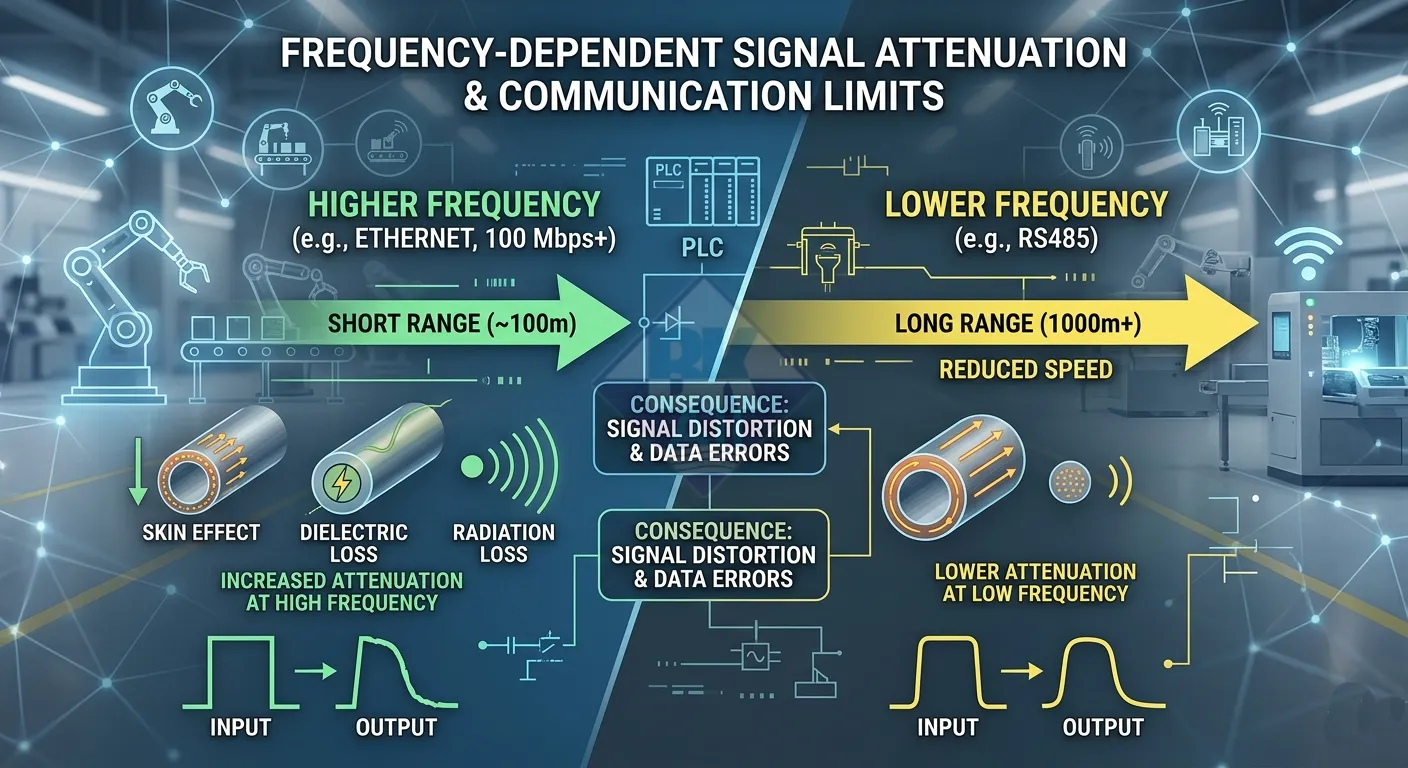

Suy hao tín hiệu theo tần số – lý do cáp mạng có giới hạn
Trong thực tế triển khai hệ thống công nghiệp, bạn sẽ luôn gặp một giới hạn rất quen thuộc:
- Cáp mạng Ethernet chỉ nên dài ~100m
- RS485 truyền xa thì phải giảm tốc độ
Vậy nguyên nhân gốc rễ là gì?
Suy hao tín hiệu theo tần số (frequency-dependent attenuation)
Đây là yếu tố vật lý cốt lõi giải thích toàn bộ các giới hạn đã đề cập trong bài Bandwidth là gì và bài tần số trong RS485.
1. Suy hao tín hiệu là gì?
Suy hao (attenuation) là hiện tượng tín hiệu yếu dần khi truyền qua môi trường.
Ví dụ:
- Điện áp đầu ra 5V → cuối dây còn 3V
- Xung sắc → bị “bo tròn”
👉 Đây là hiện tượng không thể tránh khỏi trong mọi hệ thống truyền tín hiệu.
2. Vì sao tần số càng cao thì suy hao càng lớn?
Đây là điểm quan trọng nhất của bài viết.
2.1 Hiệu ứng bề mặt (Skin effect)
Ở tần số cao:
- Dòng điện chỉ chạy trên bề mặt dây dẫn
- Diện tích dẫn điện giảm
- → điện trở tăng → suy hao tăng
2.2 Tổn hao điện môi (Dielectric loss)
- Vật liệu cách điện hấp thụ năng lượng tín hiệu
- Tần số càng cao → mất năng lượng càng nhiều
2.3 Bức xạ điện từ
- Dây dẫn hoạt động như anten
- Phát ra năng lượng → mất tín hiệu
👉 Tất cả những yếu tố này đều tăng mạnh khi tần số tăng – như đã giải thích nền tảng trong bài chu kỳ, bước sóng và tần số.
3. Hệ quả: tín hiệu số bị méo như thế nào?
Như đã trình bày trong bài tín hiệu số có tần số không, xung số thực chất là tổ hợp nhiều tần số.
Khi truyền qua cáp:
- Thành phần tần số cao bị suy hao mạnh hơn
- → xung mất cạnh sắc
- → méo dạng
- → lỗi đọc bit
4. Liên hệ trực tiếp với Bandwidth
Suy hao theo tần số chính là nguyên nhân làm giảm bandwidth thực tế của hệ thống.
👉 Như đã phân tích trong bài bandwidth là gì:
- Cáp không truyền tốt tần số cao
- → bandwidth bị giới hạn
- → tốc độ truyền bị giới hạn
5. Vì sao Ethernet giới hạn 100m?
Ethernet (100 Mbps, 1 Gbps) sử dụng tín hiệu tần số cao (hàng chục đến hàng trăm MHz) – như đã đề cập trong bài Ethernet có tần số không. Điều này dẫn đến hiện tượng suy hao mạnh theo khoảng cách, bạn có thể xem phân tích chi tiết trong bài : Suy hao tín hiệu trong cáp Ethernet là gì? Nguyên nhân và cách giảm
👉 Khi chiều dài cáp tăng:
- Suy hao tích lũy tăng
- Tín hiệu không còn đủ chất lượng
→ Vì vậy tiêu chuẩn giới hạn ~100m để đảm bảo tín hiệu vẫn đọc được chính xác.
6. So sánh với RS485
RS485 hoạt động ở tần số thấp hơn → ít suy hao hơn.
👉 Do đó:
- Truyền xa hơn (hàng trăm mét)
- Nhưng tốc độ thấp hơn
Chi tiết bạn có thể xem lại trong bài: tần số trong RS485.
7. Kinh nghiệm thực tế để giảm suy hao
- Chọn cáp đúng chuẩn (Cat5e, Cat6, cáp RS485)
- Giảm chiều dài dây
- Dùng repeater hoặc switch trung gian
- Tránh môi trường nhiễu cao
- Đi dây đúng kỹ thuật (tránh song song với dây nguồn)
Kết luận
Suy hao tín hiệu theo tần số là quy luật vật lý không thể tránh:
- Tần số càng cao → suy hao càng lớn
- → giới hạn bandwidth
- → giới hạn tốc độ và khoảng cách
👉 Đây chính là lý do cốt lõi khiến:
- Ethernet bị giới hạn chiều dài cáp
- RS485 phải đánh đổi giữa tốc độ và khoảng cách
👉 Bài tiếp theo: “Nhiễu điện từ ảnh hưởng tín hiệu truyền thông như thế nào?”
