Ứng dụng Remote I/O Modbus TCP trong hệ thống SCADA công nghiệp

Trong các hệ thống SCADA công nghiệp hiện đại, nhu cầu thu thập dữ liệu từ nhiều thiết bị hiện trường như cảm biến, công tắc, relay hoặc thiết bị đo lường ngày càng tăng. Tuy nhiên, việc kéo dây tín hiệu trực tiếp về tủ điều khiển trung tâm thường gây tốn kém chi phí và khó mở rộng.

Remote I/O Modbus TCP là giải pháp hiệu quả giúp thu thập dữ liệu từ xa thông qua mạng Ethernet công nghiệp. Nhờ sử dụng giao thức Modbus TCP, các module Remote I/O có thể truyền dữ liệu trực tiếp về hệ thống SCADA, PLC hoặc HMI một cách nhanh chóng và ổn định.

Trong thực tế, Modbus có nhiều biến thể khác nhau. Ngoài Modbus TCP chạy trên mạng Ethernet, còn có chuẩn Modbus RTU hoạt động trên truyền thông serial RS-485 và vẫn được sử dụng rộng rãi trong nhiều hệ thống tự động hóa truyền thống.

Bài viết này sẽ phân tích chi tiết ứng dụng Remote I/O Modbus TCP trong hệ thống SCADA, mô hình kết nối, lợi ích kỹ thuật và các lưu ý quan trọng khi triển khai trong hệ thống tự động hóa công nghiệp.

Remote I/O Modbus TCP là gì?

Remote I/O là thiết bị cho phép thu thập tín hiệu đầu vào/đầu ra từ các thiết bị hiện trường như cảm biến, công tắc hoặc thiết bị đo lường, sau đó truyền dữ liệu về hệ thống điều khiển trung tâm.

Khi tích hợp với giao thức Modbus TCP, các module Remote I/O có thể hoạt động như một thiết bị mạng Ethernet. PLC hoặc hệ thống SCADA sẽ đọc dữ liệu thông qua các thanh ghi Modbus.

Các loại tín hiệu phổ biến của Remote I/O gồm:

• Digital Input (DI) – tín hiệu ON/OFF từ cảm biến
• Digital Output (DO) – điều khiển relay hoặc thiết bị chấp hành
• Analog Input (AI) – tín hiệu 4–20mA hoặc 0–10V
• Analog Output (AO) – điều khiển thiết bị analog

Tùy theo kiến trúc hệ thống, kỹ sư có thể lựa chọn Modbus TCP hoặc Modbus RTU. Nếu bạn muốn hiểu rõ sự khác biệt giữa hai giao thức này, hãy tham khảo bài viết So sánh Modbus RTU và Modbus TCP.

Vì sao hệ thống SCADA thường sử dụng Remote I/O Modbus TCP?

1. Giảm chi phí kéo dây tín hiệu

Trong các nhà máy lớn, khoảng cách giữa thiết bị hiện trường và phòng điều khiển có thể rất xa. Nếu sử dụng phương pháp truyền thống, việc kéo dây tín hiệu analog hoặc digital sẽ rất tốn kém.

Remote I/O Modbus TCP cho phép đặt module I/O gần thiết bị hiện trường và chỉ cần kết nối Ethernet về hệ thống SCADA.

2. Mở rộng hệ thống linh hoạt

Khi cần bổ sung thêm cảm biến hoặc thiết bị mới, kỹ sư chỉ cần lắp thêm module Remote I/O vào mạng Ethernet hiện có mà không cần thay đổi cấu trúc hệ thống.

3. Tích hợp tốt với PLC và SCADA

Giao thức Modbus là chuẩn truyền thông phổ biến trong công nghiệp, được hỗ trợ bởi hầu hết các hệ thống PLC và SCADA.

4. Truyền dữ liệu thời gian thực

Nhờ sử dụng mạng Ethernet công nghiệp, dữ liệu từ Remote I/O có thể được truyền về hệ thống SCADA gần như theo thời gian thực.

Mô hình kết nối Remote I/O Modbus TCP với SCADA

Trong hệ thống SCADA, Remote I/O thường được kết nối thông qua mạng Ethernet công nghiệp. PLC hoặc SCADA Server sẽ đóng vai trò Modbus TCP Client để đọc dữ liệu từ các module Remote I/O.

Trong một số hệ thống công nghiệp, các thiết bị cũ chỉ hỗ trợ Modbus RTU. Khi đó, kỹ sư thường sử dụng Modbus Gateway để chuyển đổi dữ liệu từ Modbus RTU sang Modbus TCP nhằm tích hợp vào hệ thống SCADA qua mạng Ethernet.

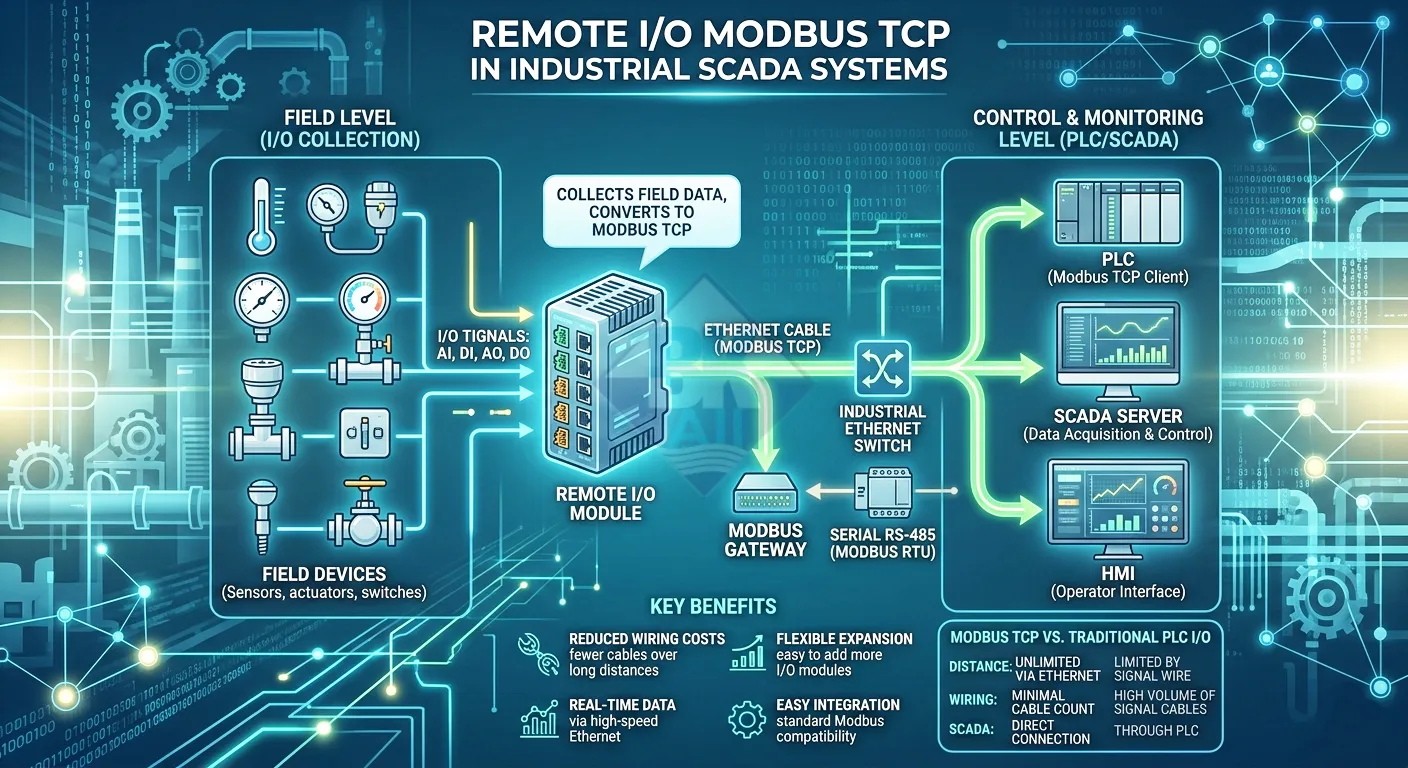

Sơ đồ nguyên lý hệ thống

So sánh Remote I/O Modbus TCP và PLC I/O truyền thống

Câu hỏi thường gặp (FAQ)

Remote I/O Modbus TCP dùng để làm gì?

Thiết bị dùng để thu thập tín hiệu từ cảm biến và truyền dữ liệu về PLC hoặc hệ thống SCADA thông qua mạng Ethernet.

SCADA có hỗ trợ Modbus TCP không?

Hầu hết các hệ thống SCADA hiện nay đều hỗ trợ Modbus TCP vì đây là giao thức công nghiệp phổ biến.

Remote I/O Modbus TCP có thay thế PLC không?

Remote I/O không thay thế PLC mà được sử dụng để mở rộng số lượng điểm I/O trong hệ thống điều khiển.
