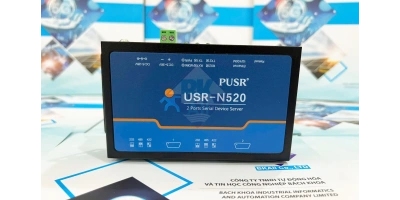

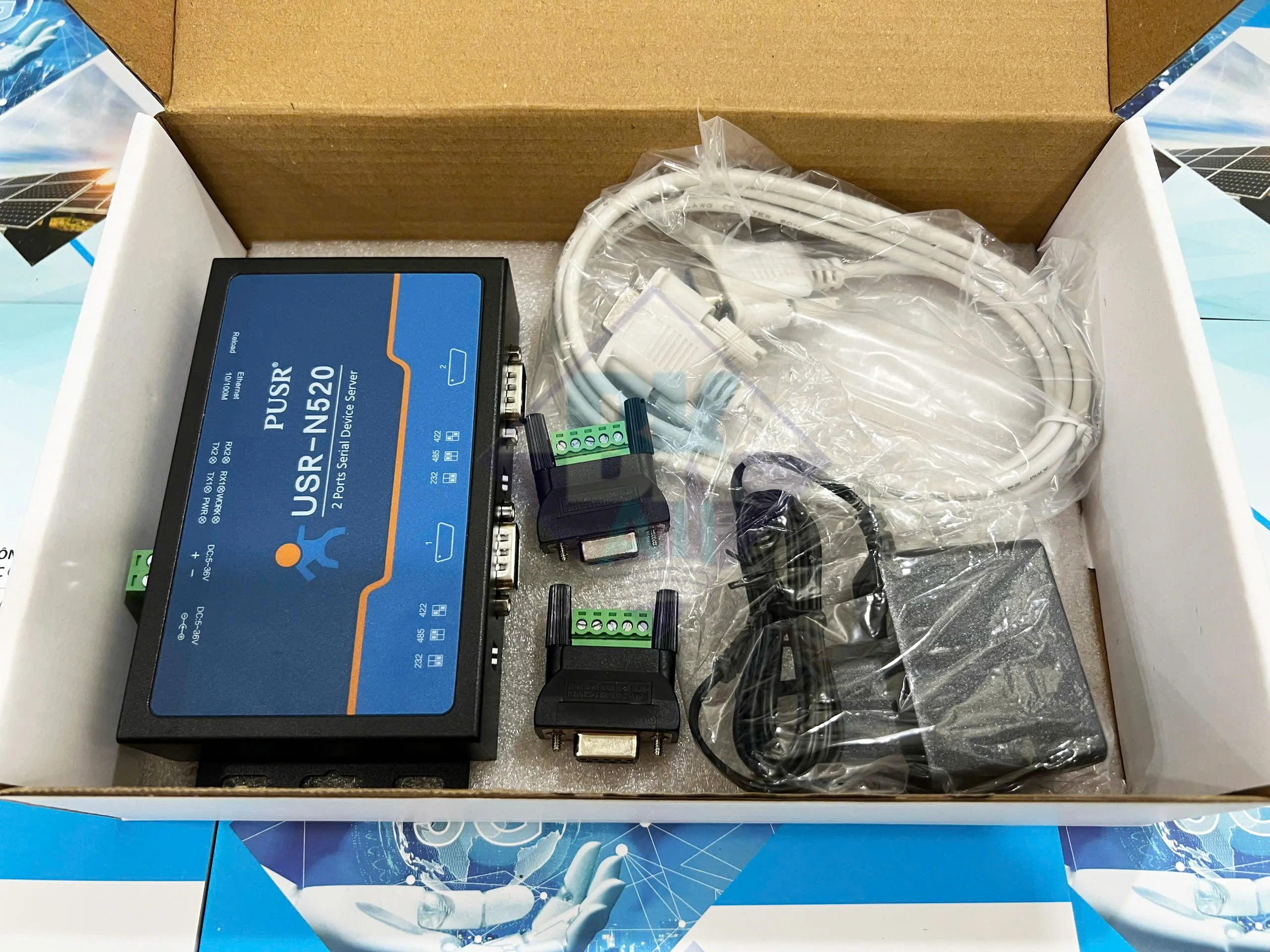

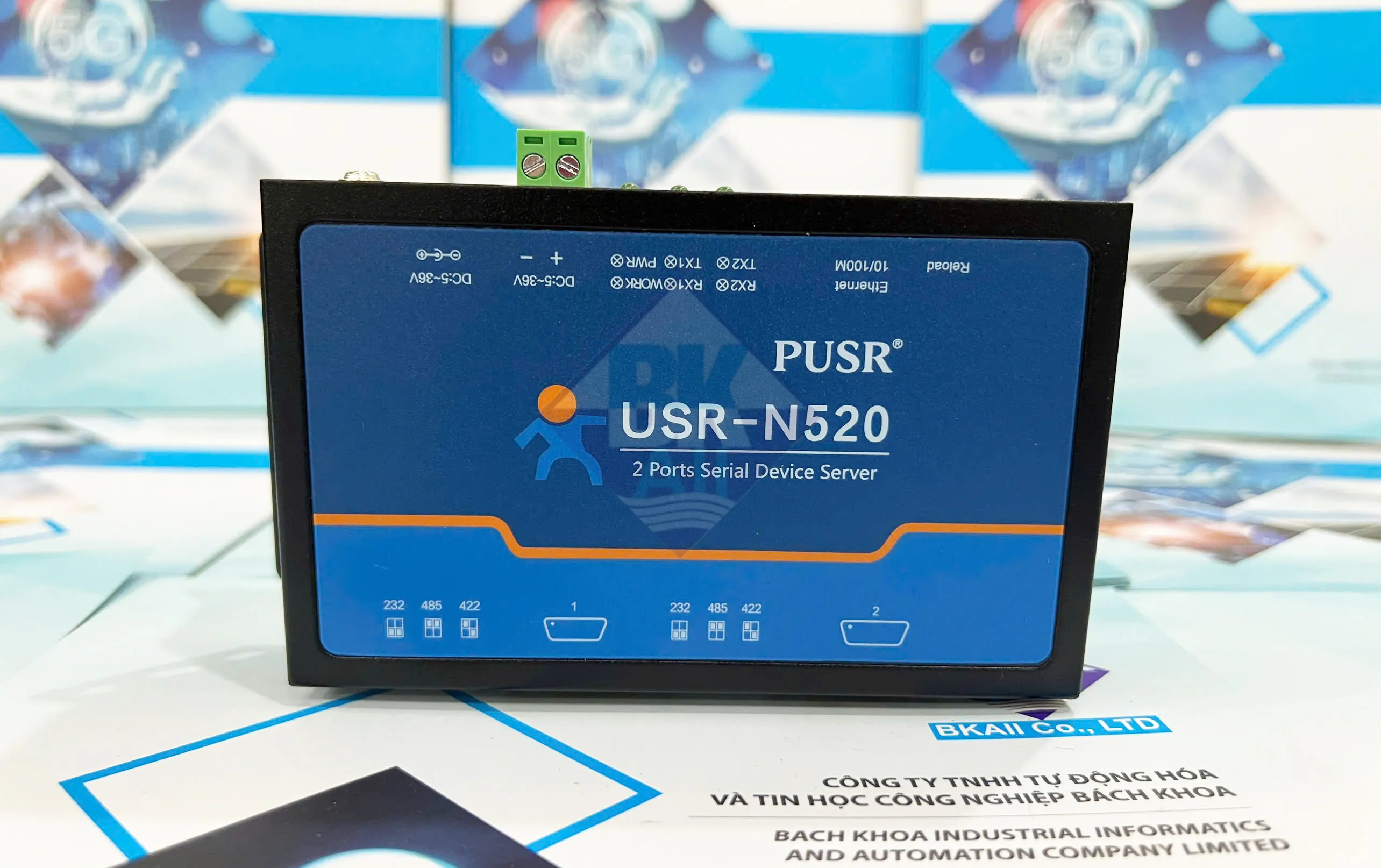

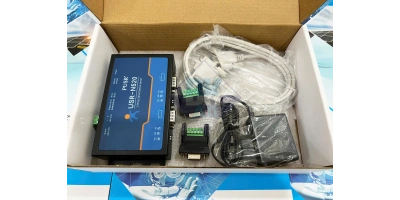

Bộ chuyển đổi Serial sang Ethernet công nghiệp USR-N520-H7 (RS232/RS485/RS422)

USR-N520-H7 là bộ chuyển đổi RS232/RS485/RS422 sang Ethernet công nghiệp thuộc dòng Serial Device Server của hãng USR IOT. Thiết bị hỗ trợ 2 cổng Serial RS232/RS485/RS422, cho phép truyền dữ liệu hai chiều giữa các thiết bị giao tiếp nối tiếp và hệ thống mạng Ethernet TCP/IP. Nhờ đó các thiết bị hiện trường như PLC, cảm biến, bộ điều khiển, công tơ điện hoặc thiết bị đo lường có thể kết nối trực tiếp vào hệ thống SCADA, máy chủ giám sát hoặc nền tảng Cloud.

Trong nhiều hệ thống tự động hóa công nghiệp, các chuẩn truyền thông RS232, RS485 và RS422 vẫn được sử dụng rộng rãi để kết nối PLC, HMI và các thiết bị đo lường. Tuy nhiên các chuẩn serial này thường gặp hạn chế khi tích hợp với hệ thống mạng hiện đại. Vì vậy các bộ chuyển đổi RS232 RS485 sang Ethernet được sử dụng để chuyển đổi dữ liệu serial sang giao thức TCP/IP, giúp truyền dữ liệu qua mạng LAN hoặc Internet một cách ổn định.

Ngoài chức năng Serial Device Server, USR-N520-H7 còn tích hợp Modbus RTU ⇄ Modbus TCP Gateway và hỗ trợ giao thức MQTT, cho phép truyền dữ liệu thiết bị lên các nền tảng IoT hoặc hệ thống giám sát từ xa. Nếu bạn muốn tìm hiểu chi tiết về nguyên lý hoạt động của thiết bị dạng này, có thể tham khảo bài viết serial device server là gì.

Bên cạnh đó, thiết bị cũng hỗ trợ chuyển đổi dữ liệu giữa Modbus RTU và Modbus TCP, giúp tích hợp các thiết bị Modbus hiện trường vào hệ thống SCADA hoặc nền tảng Industrial IoT. Người dùng có thể tìm hiểu thêm về các chuẩn truyền thông serial trong series RS232 / RS485 / RS422 hoặc khám phá sâu hơn về giao thức Modbus trong series giải phẫu Modbus.

Xem video sản phẩm

https://www.youtube.com/shorts/HZF-yuoZa6o

Tính năng nổi bật của USR-N520-H7

• Hỗ trợ 2 cổng Serial RS232/RS485/RS422 linh hoạt cho nhiều loại thiết bị.
• Chuyển đổi dữ liệu Serial sang Ethernet ổn định với độ trễ thấp.
• Hỗ trợ Modbus Gateway chuyển đổi Modbus RTU sang Modbus TCP.
• Tích hợp MQTT Client để kết nối trực tiếp với các nền tảng IoT Cloud.
• Hỗ trợ nhiều chế độ truyền dữ liệu: TCP Server, TCP Client, UDP.
• Tích hợp Edge Computing giúp xử lý dữ liệu tại gateway.
• Hỗ trợ PUSR Cloud cho phép cấu hình và giám sát thiết bị từ xa.
• Thiết kế công nghiệp, hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt.

Thông số phần cứng chính

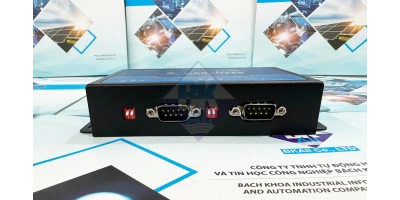

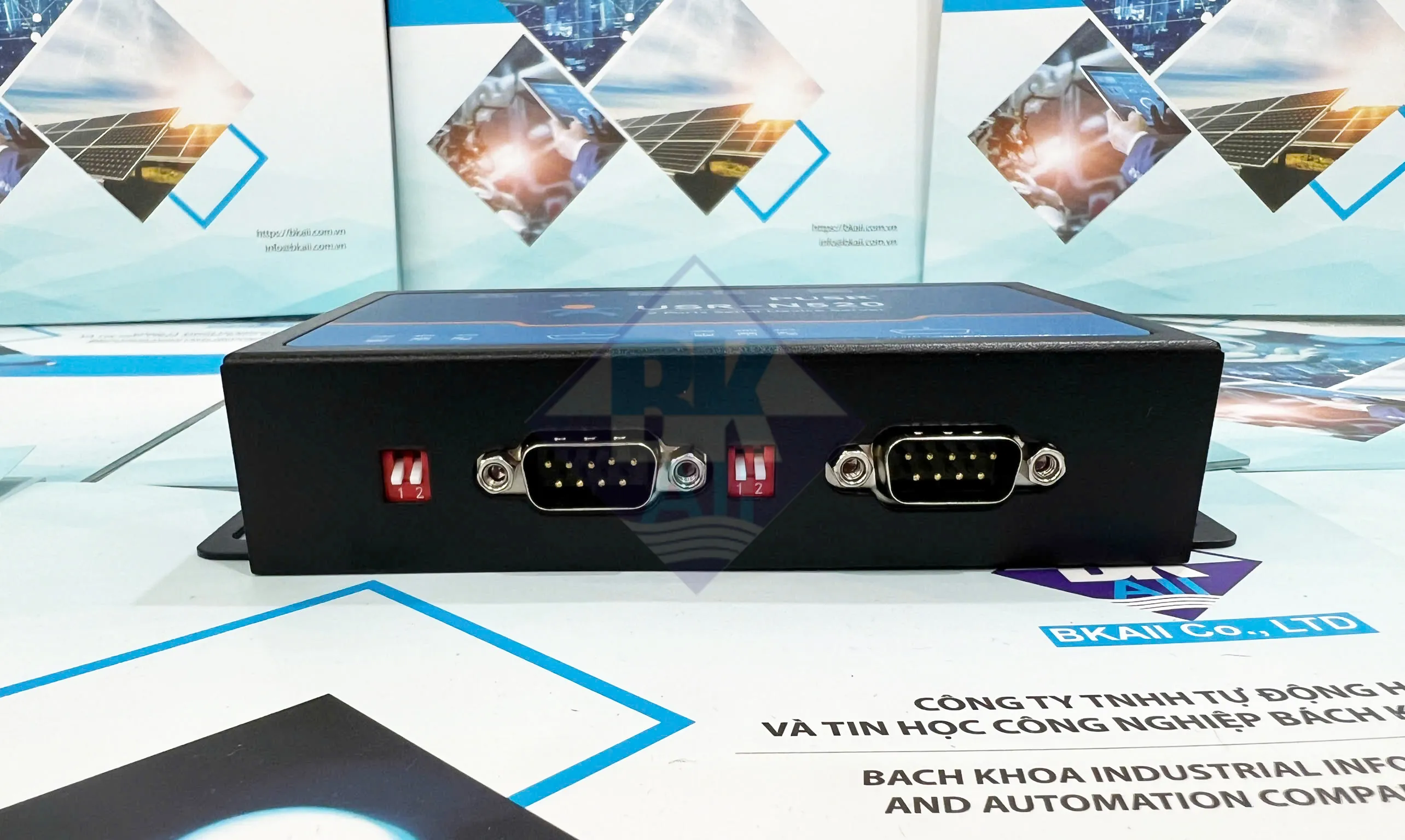

• Cổng Serial: 2 x RS232 / RS485 / RS422

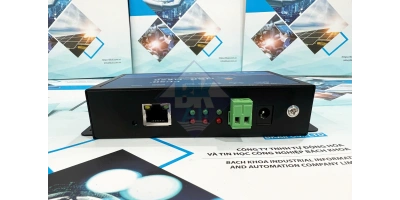

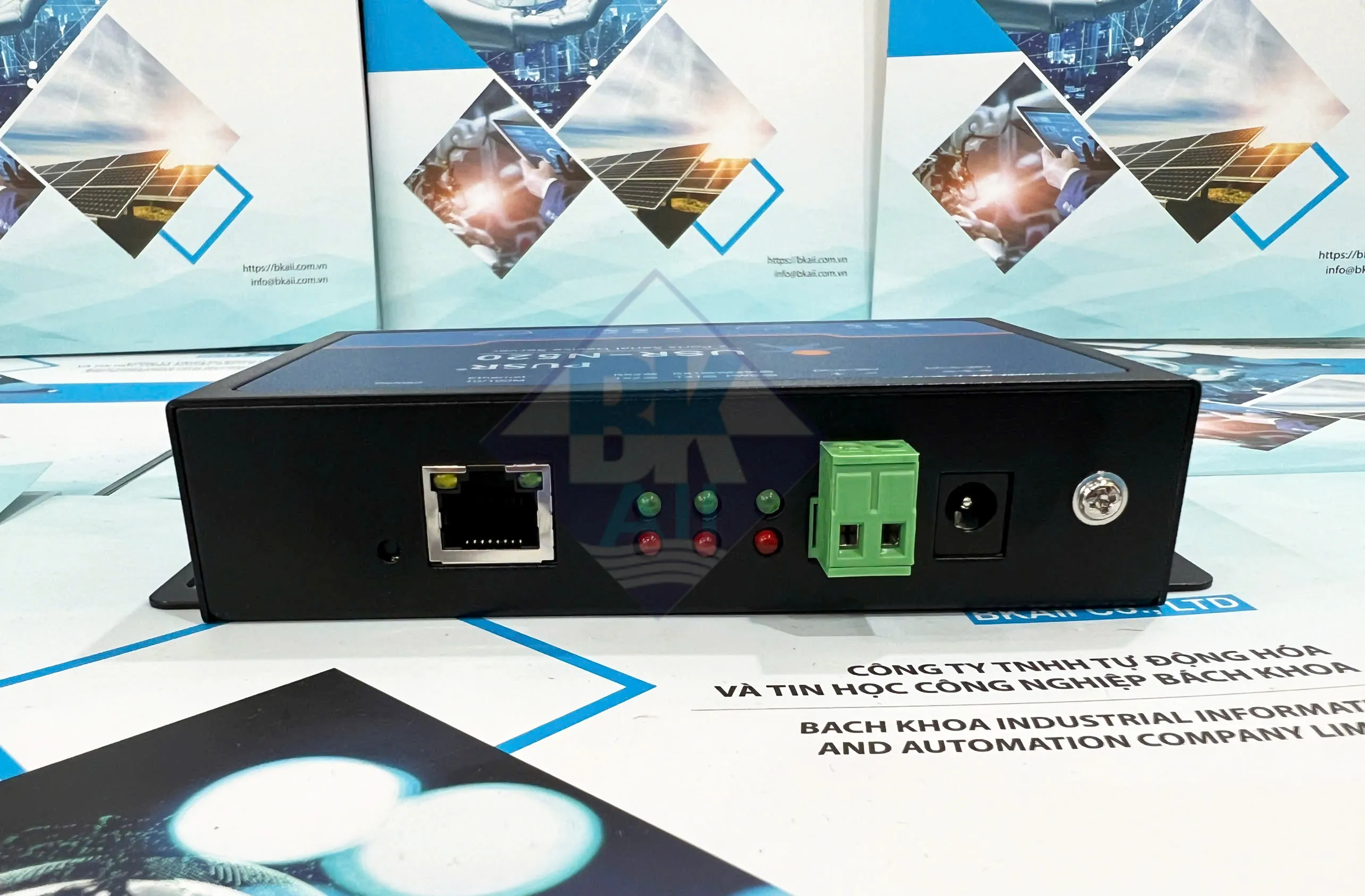

• Cổng mạng: 1 x Ethernet RJ45 10/100 Mbps
• Tốc độ truyền Serial: 600 – 230400 bps
• Nguồn cấp: DC 5 – 36V
• Nhiệt độ hoạt động: -40°C đến 85°C
• Bảo vệ chống nhiễu: ESD ±15KV, Surge ±2KV

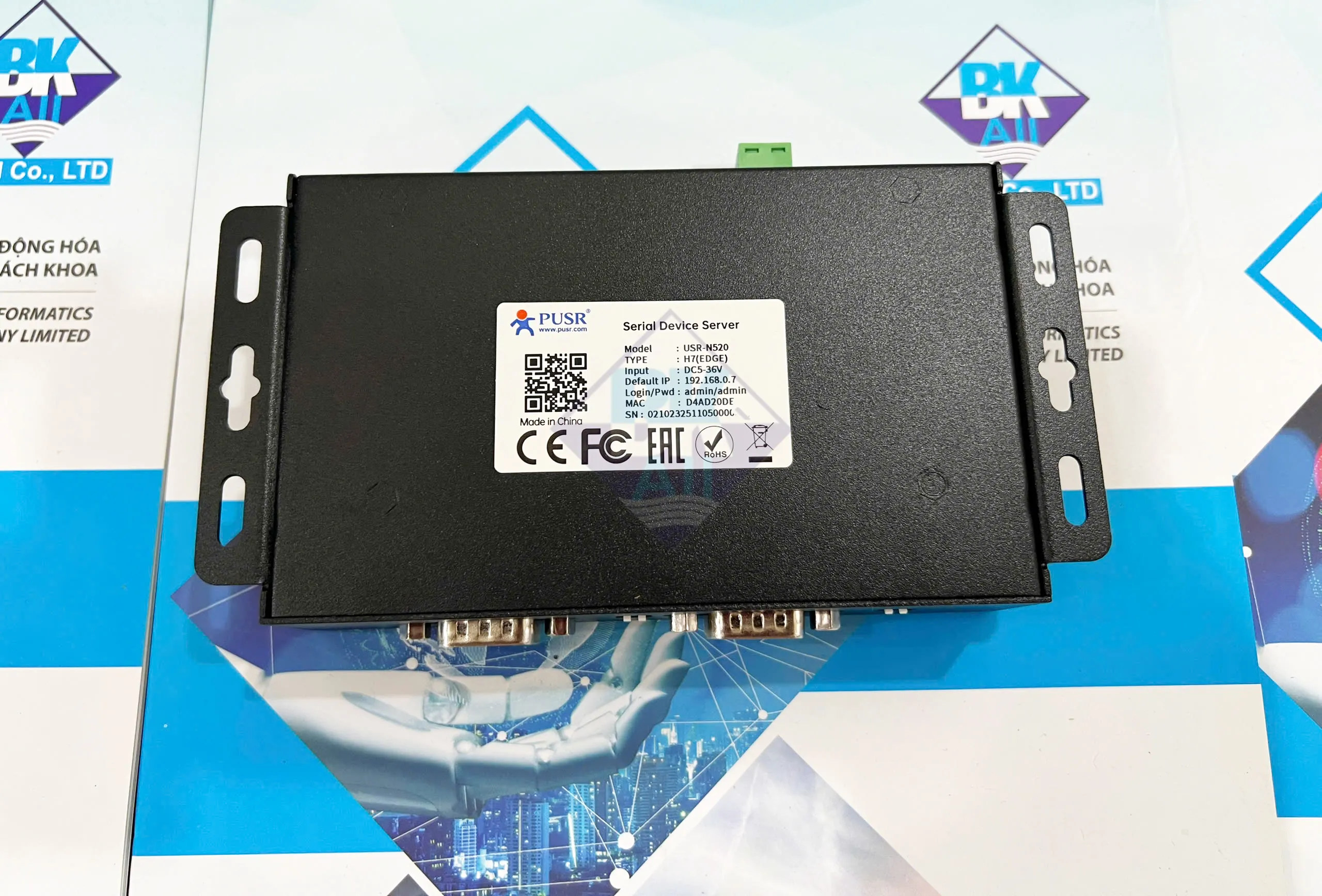

• Chứng nhận: CE / FCC / RoHS

Ứng dụng của bộ chuyển đổi Serial sang Ethernet

Kết nối PLC và thiết bị hiện trường

USR-N520-H7 cho phép kết nối các thiết bị PLC, HMI, cảm biến hoặc bộ điều khiển sử dụng RS232/RS485/RS422 vào hệ thống mạng Ethernet, giúp truyền dữ liệu về hệ thống giám sát trung tâm hoặc SCADA.

Giám sát năng lượng và hệ thống điện

Thiết bị có thể thu thập dữ liệu từ các đồng hồ điện Modbus RTU và truyền dữ liệu lên hệ thống SCADA hoặc nền tảng Cloud để giám sát tiêu thụ năng lượng.

Ứng dụng IoT công nghiệp

Nhờ hỗ trợ giao thức MQTT và khả năng xử lý Edge Computing, USR-N520-H7 có thể thu thập dữ liệu từ các thiết bị Serial và truyền trực tiếp lên nền tảng Industrial IoT để phục vụ phân tích và giám sát từ xa.
