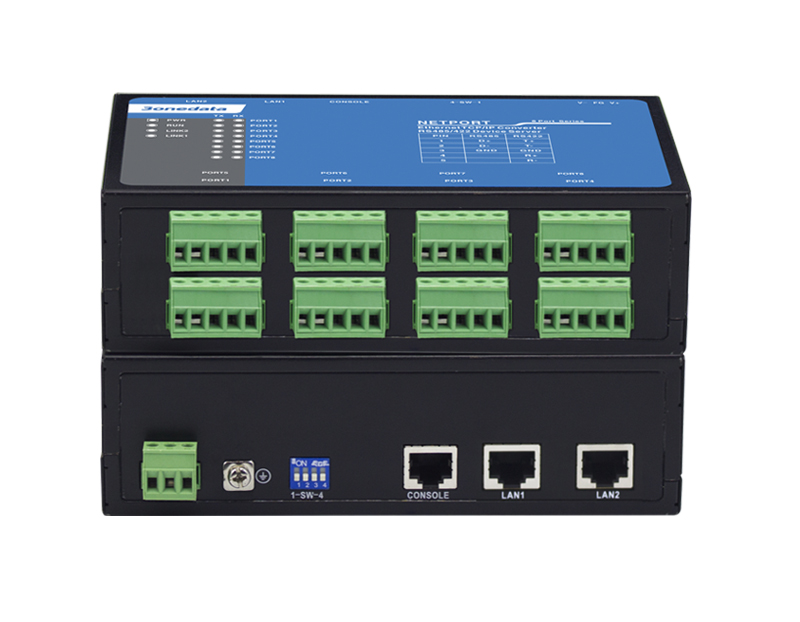

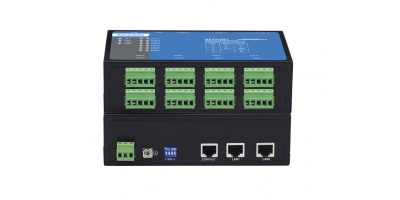

NP318T-8DI(RS-485): Bộ chuyển đổi tín hiệu 8 cổng RS485/422 sang 2 cổng Ethernet

Trước Trước

Tiếp Tiếp

Giá: Liên hệ

Nút thêm vào giỏ hàng sẽ xuất hiện sau khi bạn chọn các giá trị ở trên

NP318T-8DI(RS-485) là bộ chuyển đổi 8 cổng RS485/RS422 sang Ethernet với 2 cổng mạng 10/100Base-T(X) của hãng 3Onedata. Thiết bị cho phép kết nối các thiết bị serial công nghiệp vào hệ thống mạng IP một cách dễ dàng, giúp mở rộng hệ thống tự động hóa truyền thống lên nền tảng mạng Ethernet và IIoT.

Trong các hệ thống công nghiệp hiện nay, việc chuyển đổi tín hiệu từ RS232/RS485/RS422 sang Ethernet giúp các thiết bị hiện trường như PLC, RTU, cảm biến hoặc thiết bị đo lường có thể kết nối với SCADA, server hoặc hệ thống giám sát từ xa. Bạn có thể tìm hiểu chi tiết hơn về nguyên lý hoạt động của bộ chuyển đổi RS232 RS485 sang Ethernet trong bài viết chuyên sâu của chúng tôi.

Thiết bị NP318T-8DI(RS-485) hoạt động như một serial device server , cho phép các thiết bị nối tiếp giao tiếp qua mạng TCP/IP với nhiều chế độ hoạt động như TCP Server, TCP Client, UDP, RealCOM… giúp tích hợp dễ dàng vào các hệ thống SCADA, MES hoặc nền tảng IoT công nghiệp.

Nếu bạn muốn tìm hiểu sâu hơn về các chuẩn truyền thông nối tiếp phổ biến trong công nghiệp như RS232, RS485 hay RS422, hãy tham khảo thêm tại Series RS232 / RS485 / RS422 . Ngoài ra, nhiều hệ thống tự động hóa hiện nay sử dụng giao thức Modbus để truyền dữ liệu giữa PLC và thiết bị hiện trường.

Bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet

Tính năng của sản phẩm

Hỗ trợ 8 cổng RS-485/422 hoặc 3IN1 serial port
2 cổng Ethernet 10/100Base-T(X)
Hỗ trợ các chế độ RealCOM, TCP Server, TCP Client, UDP Server, UDP Client
Hỗ trợ Pair Master / Pair Slave, UDP Multicast
Nguồn cấp rộng 12~48VDC
Thiết kế chuẩn công nghiệp, hoạt động ổn định môi trường khắc nghiệt

Thông số kỹ thuật

Thông số kỹ thuật của sản phẩm:

Ethernet Port

Standard: 10Base-T, 100Base-TX

Protocol: TCP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS

Rate: 10/100M automatic flow control, MDI/MDI-X autotunning

Interface quantity: 2

Interface form: RJ45

Duplex mode: full/half duplex mode self-adaption

Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes

Serial Port

Standard: EIA RS-232C, RS-485, RS-422

Quantity of serial port: 8 RS-485/422 or 3IN1 serial ports

RS-232 signal: DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR

RS-485 signal: D+, D-, GND

RS-422 signal: T+, T-, GND, R+, R-

Baud rate: 300-115200bps

Data bit: 5bit, 6bit, 7bit, 8bit

Parity bit: None, Even, Odd, Space, Mark

Stop bit: 1bit, 2bit

Interface form: RS-485/422 serial port with isolation, adopt 5 pins 5.08mm pitch terminal blocks

3IN1 serial port, adopt RJ45

Flow control: RTS/CTS, DTR/DSR, XON/XOFF

Direction control: RS-485 direction adopts data flow automatic control technology

Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points)

Pull high/low resistor for RS-485: 4.7kΩ

Electromagnetic isolation strength: RS-485/422 serial port (terminal block), 3KVDC/2KVrms

Configuration

WEB configuration management, TELNET configuration, Windows configuration tool

Security

Classification of User Permissions, IP address filtering, MAC address filtering, WEB console, TELNET console

Indicator

Power supply indicator, running indicator, Ethernet port indicator, serial port indicator

Power

Requirement

12~48VDC, 3-pin 5.08mm pitch terminal blocks

Power supply nonpolarity

Power

Consumption

NP318T-8DI(RS-485)

No-load: 3.16W@12VDC>

Full-load: 3.72W@12VDC>

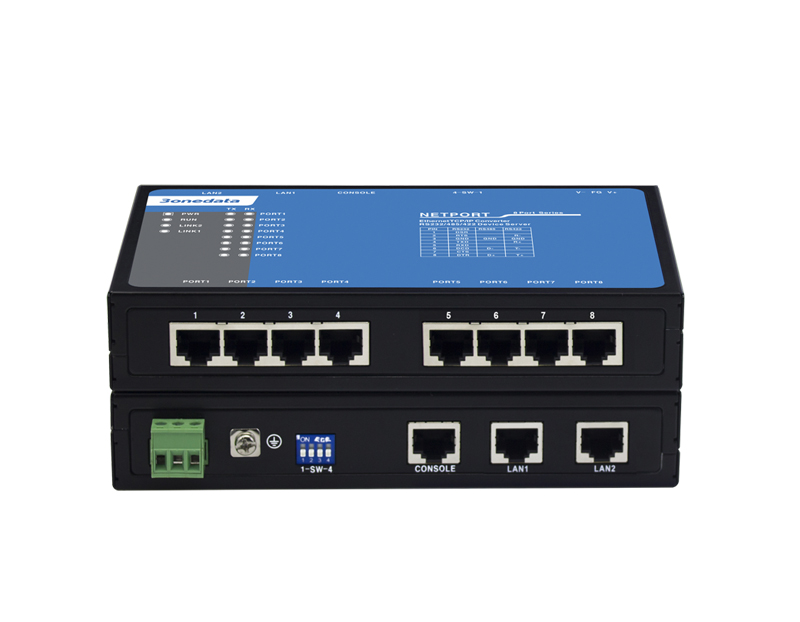

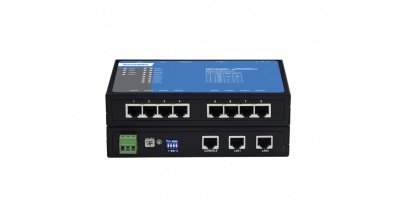

NP318T-8D(3IN1)-RJ45

No-load: 1.80W@12VDC>

Full-load: 3.90W@12VDC>

Environmental

Limit

NP318T-8DI(RS-485)

Operating temperature: -40~70℃

Storage temperature: -40~70℃

Relative humidity: 5%～95%（no condensation）

NP318T-8D(3IN1)-RJ45

Operating temperature range: -40~75℃

Storage temperature range: -40~85℃

Relative humidity: 5%～95%（no condensation）

Physical

Characteristic

Housing: IP30 protection, metal

Installation: wall/desktop mounting

Dimension (W x H x D): 170mm×49.8mm×110mm(RS-485/422);

170mm×31.5mm×110mm(3IN1)

Weight: 740g(RS-485/422), 590g(3IN1)

Industrial

Standard

IEC 61000-4-2 (ESD, Electro-static Discharge) ，Level 4

lAir discharge: ±15kV

lContact discharge: ±8kV

IEC 61000-4-4 (EFT/B, Electrical Fast Transient/Burst), Level 3

lPower supply: ±2kV

lSignal: ±1kV

IEC 61000-4-5 (Surge), Level 3

lPower supply: common mode ±2kV, differential mode ±1kV

lSignal: common mode ±2kV, differential mode ±1kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Ứng dụng thực tế của NP318T-8DI(RS-485)

Trong các hệ thống tự động hóa công nghiệp hiện đại, nhu cầu kết nối các thiết bị RS485/RS422 vào mạng Ethernet ngày càng phổ biến. Thiết bị NP318T-8DI(RS-485) hoạt động như một serial device server công nghiệp, giúp chuyển đổi dữ liệu từ các thiết bị nối tiếp sang mạng TCP/IP một cách ổn định và tin cậy.

Kết nối PLC RS485 lên hệ thống SCADA

Nhiều dòng PLC công nghiệp sử dụng chuẩn truyền thông RS485 hoặc RS422. Với NP318T-8DI(RS-485), dữ liệu từ PLC có thể được truyền trực tiếp lên hệ thống SCADA hoặc server giám sát thông qua mạng Ethernet. Giải pháp này giúp giảm chi phí đi dây và cho phép quản lý thiết bị từ xa.

Thu thập dữ liệu thiết bị đo điện Modbus

Trong các hệ thống giám sát năng lượng, nhiều thiết bị đo điện sử dụng Modbus RTU qua RS485. Thiết bị NP318T-8DI(RS-485) cho phép chuyển đổi dữ liệu này sang Modbus TCP để truyền trên mạng Ethernet. Bạn có thể tìm hiểu thêm về giao thức này trong series chuyên sâu về Modbus .

Thu thập dữ liệu IoT công nghiệp

Thiết bị cũng được sử dụng rộng rãi trong các hệ thống IIoT (Industrial Internet of Things), nơi nhiều cảm biến hoặc thiết bị hiện trường sử dụng giao tiếp RS485. Thông qua bộ chuyển đổi này, dữ liệu có thể được truyền về hệ thống cloud, SCADA hoặc trung tâm điều khiển để phân tích và giám sát theo thời gian thực.

FAQ – Câu hỏi thường gặp về NP318T-8DI(RS-485)

1. NP318T-8DI(RS-485) dùng để làm gì?

Thiết bị dùng để chuyển đổi tín hiệu RS485/RS422 sang Ethernet, giúp các thiết bị serial kết nối với mạng TCP/IP và hệ thống SCADA.

2. NP318T-8DI(RS-485) có bao nhiêu cổng serial?

Thiết bị hỗ trợ 8 cổng RS485/422 hoặc phiên bản 3IN1 (RS232/RS485/RS422).

3. Thiết bị có hỗ trợ giao thức Modbus không?

Có. Thiết bị có thể truyền dữ liệu Modbus RTU qua mạng Ethernet trong các hệ thống Modbus TCP.

4. NP318T-8DI(RS-485) có dùng trong hệ thống IoT không?

Có. Thiết bị thường được sử dụng trong hệ thống M2M, IIoT, SCADA và giám sát công nghiệp.

5. Nguồn cấp của thiết bị là bao nhiêu?

Thiết bị sử dụng nguồn 12~48VDC phù hợp với môi trường công nghiệp.

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Tải về np318t-series-datasheet-bkaii.pdf
