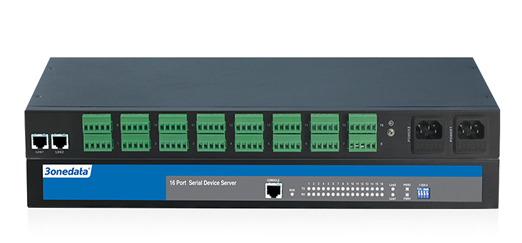

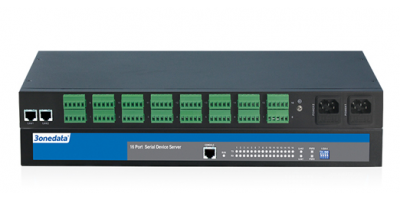

NP3116T-16DI(RS-485): Bộ chuyển đổi 16 cổng RS-485/422 sang 2 cổng Ethernet

NP3116T-16DI(RS-485) là bộ chuyển đổi 16 cổng RS485/RS422 sang Ethernet do hãng 3Onedata phát triển, hiện đang được BKAII phân phối tại thị trường Việt Nam. Thiết bị cho phép kết nối các thiết bị nối tiếp công nghiệp như PLC, RTU, cảm biến, bộ điều khiển nhúng… vào hệ thống mạng TCP/IP hiện đại.

Trong các hệ thống tự động hóa và IIoT, các thiết bị sử dụng giao thức nối tiếp như RS485 vẫn được triển khai rất rộng rãi. Vì vậy các bộ chuyển đổi RS232 RS485 sang Ethernet đóng vai trò quan trọng giúp đưa dữ liệu từ thiết bị hiện trường lên mạng Ethernet hoặc hệ thống SCADA.

NP3116T-16DI(RS-485) cũng thuộc nhóm thiết bị serial device server là gì, cho phép chuyển đổi giao tiếp serial sang Ethernet để quản lý và giám sát thiết bị từ xa thông qua mạng IP.

Thiết bị được thiết kế theo tiêu chuẩn công nghiệp với vỏ kim loại chắc chắn, hỗ trợ lắp đặt rack 1U, nhiệt độ hoạt động rộng từ -40°C đến 75°C. NP3116T-16DI(RS-485) đặc biệt phù hợp cho các hệ thống M2M và IoT trong các lĩnh vực như điện lực, khí tượng thủy văn, giao thông thông minh, nhà máy sản xuất và hệ thống giám sát an ninh.

Tính năng nổi bật của NP3116T-16DI(RS-485)

• Hỗ trợ 16 cổng RS485/RS422 với khả năng cách ly chống nhiễu 2KVAC
• Hỗ trợ 2 cổng Ethernet 10/100Base-T(X), hỗ trợ Dual IP và Dual MAC
• Hỗ trợ nhiều chế độ truyền thông: TCP Server, TCP Client, UDP, Real COM
• Tốc độ truyền serial từ 300bps đến 115200bps
• Cấu hình thiết bị qua WEB hoặc cổng serial
• Thiết kế rack 1U tiêu chuẩn cho tủ điều khiển công nghiệp
• Nhiệt độ hoạt động rộng -40 đến 75°C
• Vỏ kim loại tiêu chuẩn công nghiệp IP30

Thông số kỹ thuật

Ethernet Interface

• Standard: 10Base-T, 100Base-TX
• Protocol: TCP, UDP, ARP, ICMP, DHCP
• Speed: 10/100 Mbps
• Working mode: TCP Server, TCP Client, UDP Server, UDP Client
• Interface: RJ45

Serial Interface

• Serial type: RS485 / RS422
• RS485 signal: D+(A), D-(B), GND
• RS422 signal: T+, T-, R+, R-, GND
• Baud rate: 300bps – 115200bps
• Parity: None, Even, Odd, Space, Mark
• Data bits: 5, 6, 7, 8
• Stop bits: 1, 1.5, 2
• RS485 automatic flow control
• Hỗ trợ tối đa 32 thiết bị trên bus (tùy chọn 128)
• Cách ly điện từ: 3KVDC / 2KVrms

Khoảng cách truyền

• Ethernet: 100m (CAT5/CAT5e)
• RS485/RS422: tối đa 1200m

Nguồn cấp

• Input voltage: 85 ~ 265VAC
• No-load consumption: ≤3.40W
• Full-load consumption: ≤5.20W

Cơ khí

• Chuẩn bảo vệ: IP30
• Lắp đặt: Rack 1U
• Kích thước: 441.6 × 44.6 × 207.9 mm
• Trọng lượng: ≤2620g

Môi trường làm việc

• Nhiệt độ hoạt động: -40 ~ 75°C
• Nhiệt độ lưu trữ: -40 ~ 85°C
• Độ ẩm: 5% ~ 95% (không ngưng tụ)

Ứng dụng của bộ chuyển đổi RS485 sang Ethernet

Thiết bị NP3116T-16DI(RS-485) được sử dụng rộng rãi trong các hệ thống truyền thông công nghiệp sử dụng giao thức serial. Thiết bị đặc biệt phù hợp với các hệ thống sử dụng Modbus RTU hoặc các giao thức truyền thông nối tiếp khác.

Để hiểu rõ hơn về các chuẩn truyền thông này, bạn có thể tham khảo thêm các bài viết chuyên sâu trong series:

• Series RS232 / RS485 / RS422
• Series Giải phẫu Modbus

FAQ – Câu hỏi thường gặp về NP3116T-16DI(RS-485)
