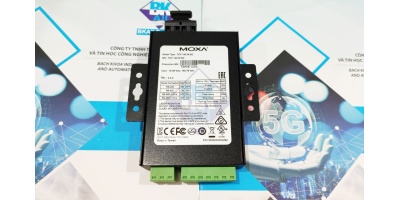

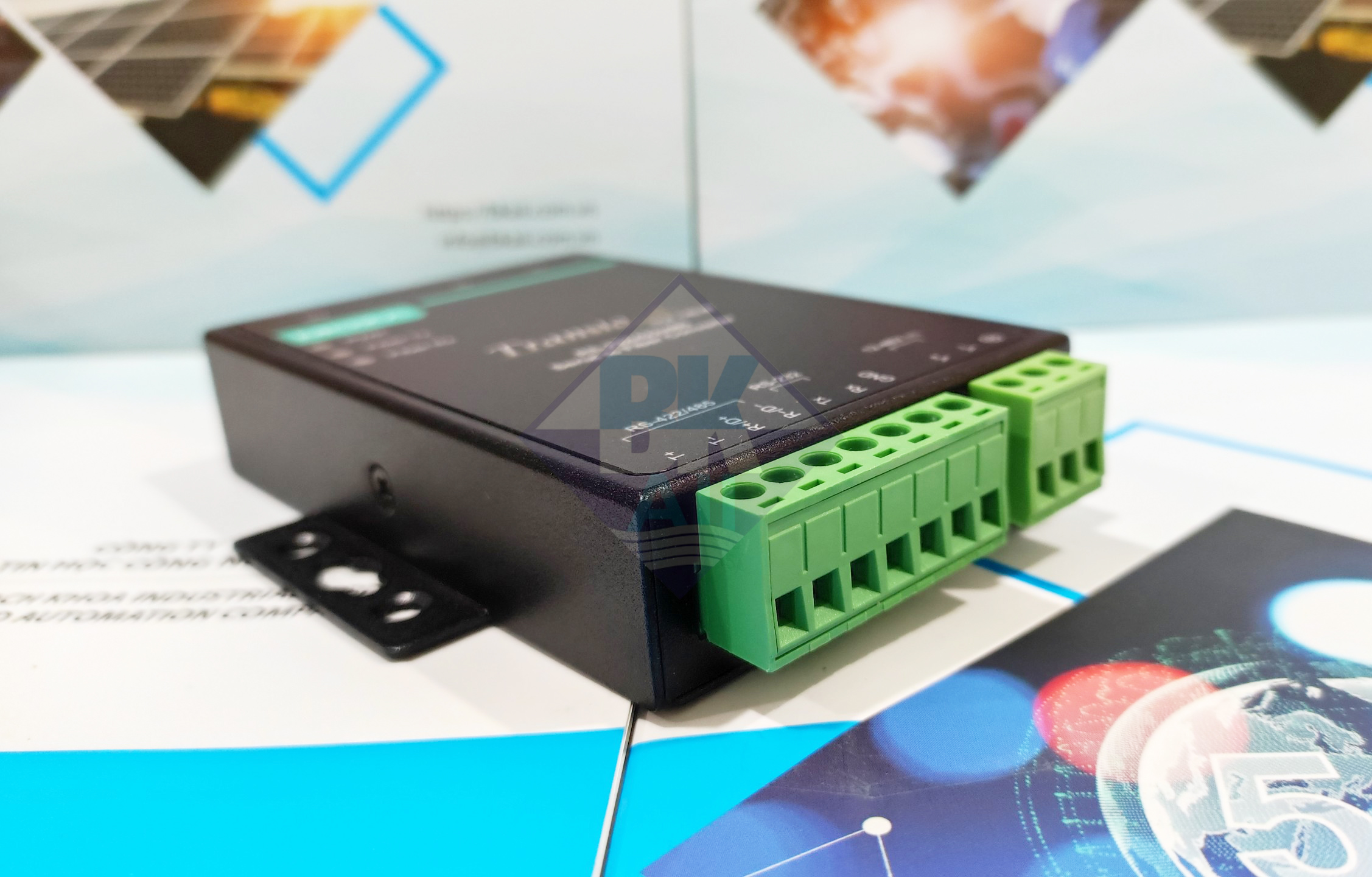

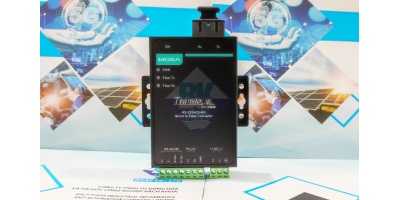

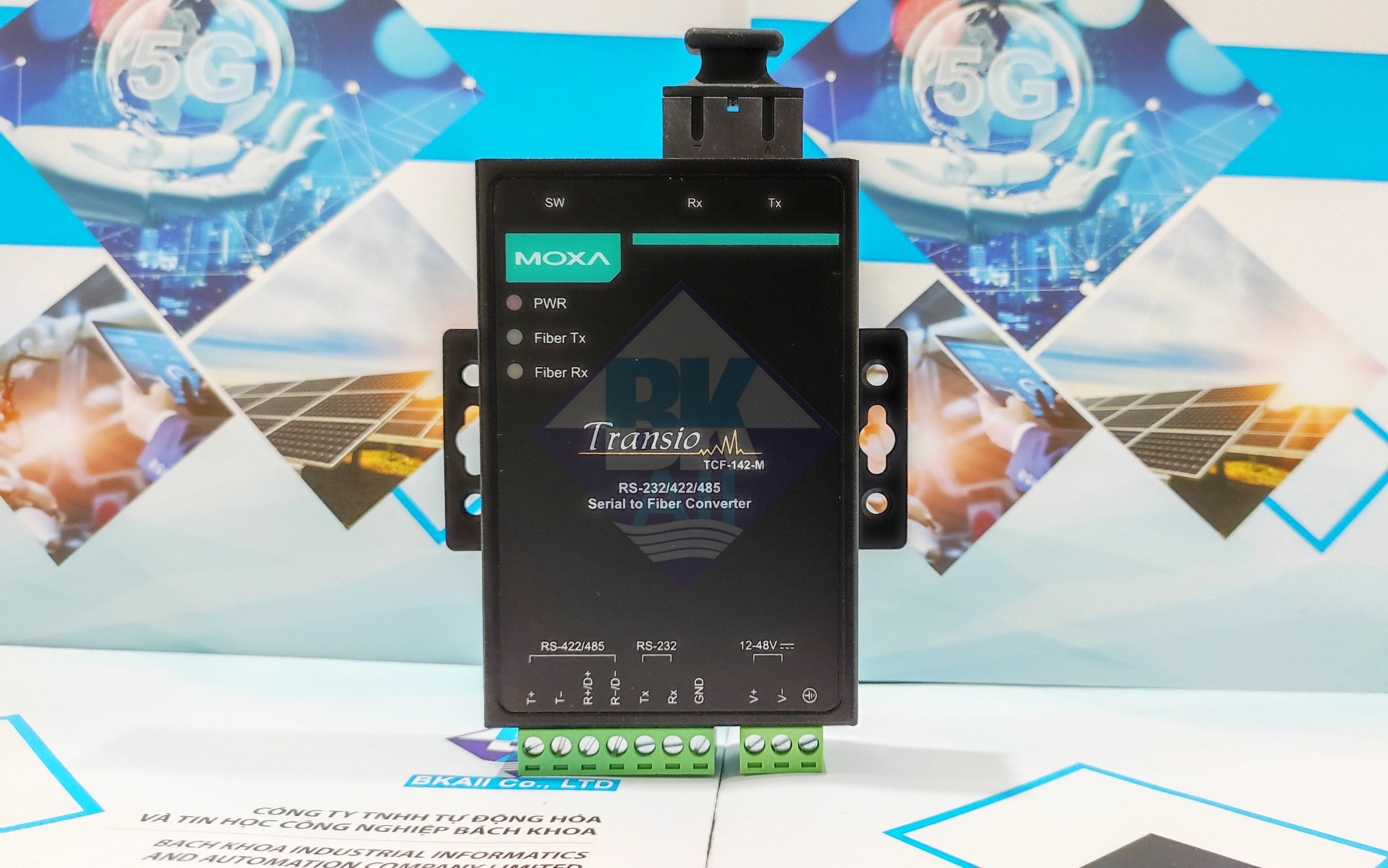

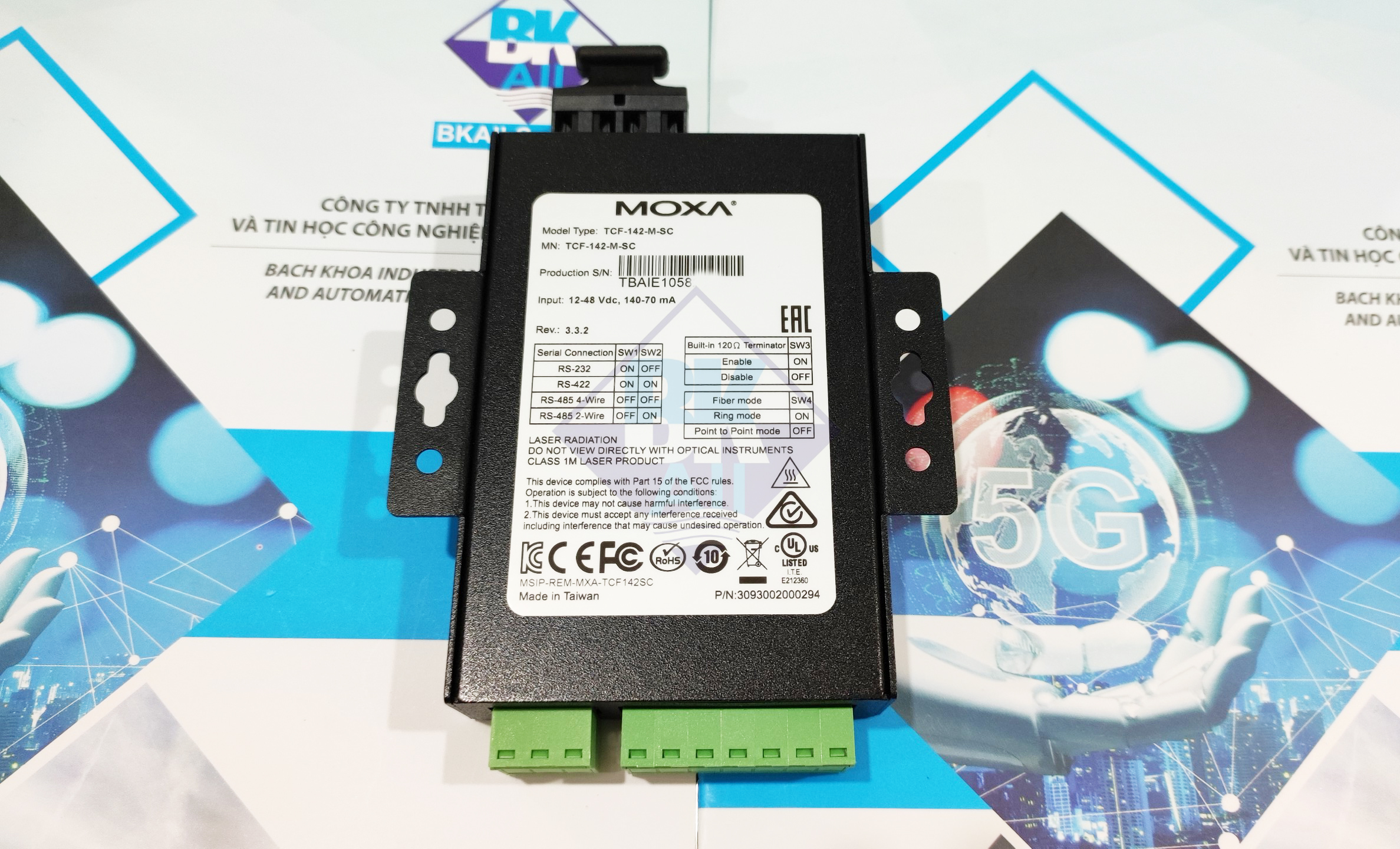

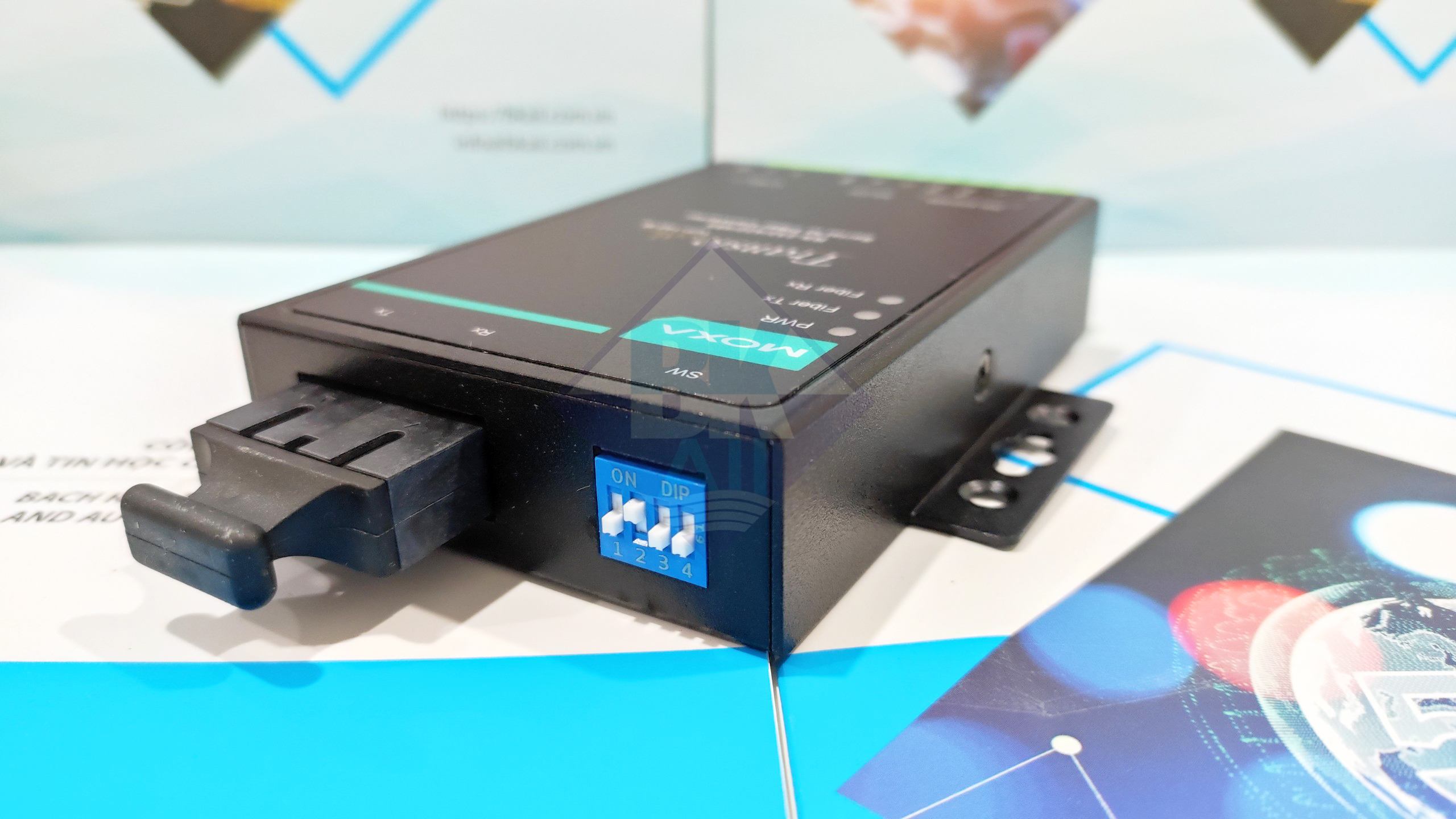

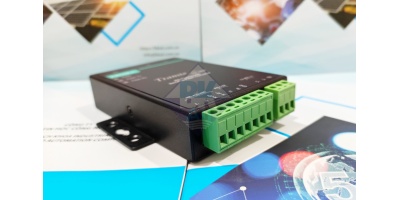

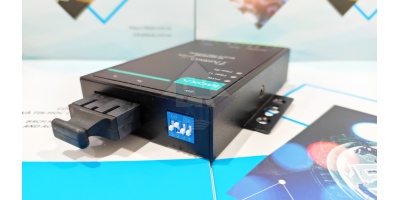

TCF-142-M-SC: RS-232/422/485 to Multi-mode optical Fiber Media Converter with fiber ring support and SC connector, 0 to 60°C

TCF-142-M-SC RS-232/422/485 to Multi-mode optical Fiber Media Converter with fiber ring support and SC connector, 0 to 60°C operating temperature của hãng Moxa hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. TCF-142-M-SC được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh…

• Bộ chuyển đổi tín hiệu RS232/422/485 sang Quang
• Hướng dẫn cài đặt bộ chuyển đổi tín hiệu RS232/422/485 sang quang MOXA TCF-142

Tính năng của sản phẩm:

• Ring and point-to-point transmission
• Extends RS-232/422/485 transmission up to 40 km with single-mode (TCF-142-S) or 5 km with multi-mode (TCF-142-M)
• Decreases signal interference
• Protects against electrical interference and chemical corrosion
• Supports baudrates up to 921.6 kbps
• Wide-temperature models available for -40 to 75°C environments

Thông số kỹ thuật của sản phẩm:

Serial Interface

• : 2
• Serial Standards : RS-232, RS-422, RS-485
• Baudrate : 50 bps to 921.6 kbps (supports non-standard baudrates)
• Pull High/Low Resistor for RS-485 : 1 kilo-ohm, 150 kilo-ohms
• RS-485 Data Direction Control : ADDC® (automatic data direction control)
• Terminator for RS-485 : N/A, 120 ohms, 120 kilo-ohms
• Connector : Multi-mode SC connector
• Latency : 300 ns

Serial Signals

• RS-232 : TxD, RxD, GND
• RS-422 : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w : Data+, Data-, GND

Power Parameters

• : 1
• Input Current : 70 to 140 mA @ 12 to 48 VDC
• Input Voltage : 12 to 48 VDC
• Overload Current Protection : Supported
• Power Connector : Terminal block
• Power Consumption : 70 to 140 mA @ 12 to 48 VDC
• Reverse Polarity Protection : Supported

Physical Characteristics

• IP Rating : IP30
• Housing : Metal
• Dimensions (with ears) : 90 x 100 x 22 mm (3.54 x 3.94 x 0.87 in)
• Dimensions (without ears) :67 x 100 x 22 mm (2.64 x 3.94 x 0.87 in)
• Weight : 320 g (0.71 lb)
• Installation: Wall mounting

Environmental Limits

• Operating Temperature: 0 to 60°C (32 to 140°F)
• Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class A
• EMS : IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 1 kV
  IEC 61000-4-5 Surge: Power: 1 kV
  IEC 61000-4-6 CS: 3 V
  IEC 61000-4-8 PFMF
• Environmental Testing : IEC 60068-2-1
  IEC 60068-2-2
  IEC 60068-2-3
• Safety : EN 60950-1, IEC 60950-1
• Vibration : IEC 60068-2-6

MTBF

• Time: 780,480 hrs
• Standards : Telcordia (Bellcore), GB
