Module quang là thiết bị nhỏ gọn nhưng lại không thể thiếu trong các hệ thống mạng. BKAII đã giới thiệu đến các bạn module SFP ở bài viết trước. Hôm nay chúng ta sẽ cùng tìm hiểu thêm một vài module khác nữa nhé!

Module quang là thiết bị nhỏ gọn dùng nhiều trong hệ thống mạng với nhiệm vụ là bộ thu phát tín hiệu rất hiệu quả với một đầu kết nối vào các thiết bị như Switch, router, Media Converter, v,v…còn đầu kia được kết nối với mạng cáp đồng hoặc cáp quang. Module quang được phân loại chủ yếu dựa theo các tiêu chí như: về tốc độ, về sợi quang, về cáp quang…. Trên thị trường có rất nhiều loại module quang khách nhau cho từng nhu cầu sử dụng cụ thể.

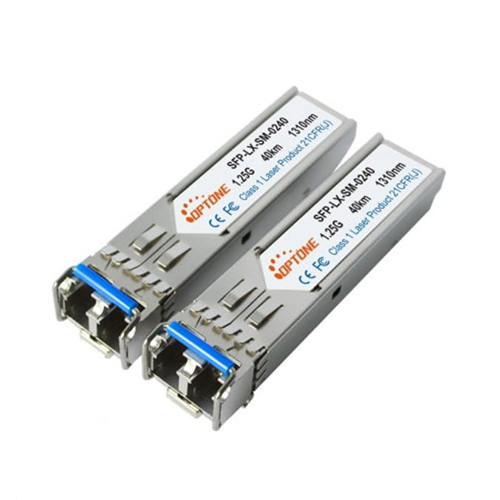

SFP

SFP (small form-facto) có thiết kế nhỏ được dùng trong viễn thông và công nghệ thông tin. SFP là tiêu chuẩn nâng cấp từ modun quang GBIC với ổ cắm đầu vuông nhỏ LC, thân modun SFP kích thước bằng một nửa modun GBIC, giúp tiết kiệm không gian sử dụng. SFP dùng cho giao diện bo mạch chính thiết bị bộ định tuyến, chuyển mạch, chuyển đổi quang … cho mạng cáp quang hoặc cáp đồng.

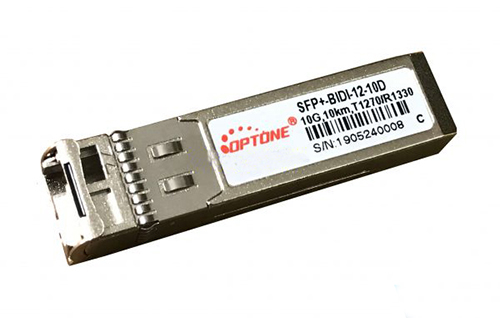

SFP+

SFP+ hiện nay là phiên bản nâng cao của SFP hỗ trợ với tốc độ dữ liệu lên đến 10 Gbit/s. SFP + hỗ trợ 8 Gbit/s cho kênh sợi quang, 10-gigabit Ethernet và mạng truyền dẫn quang OTU2. SFP+ ứng dụng chủ yếu cho 8G Fibre Channel, 10G Ethernet và 10G Fibre Channel, giao diện điện nối tiếp SFI. Modun ứng dụng mạng SONET OC-192, SDH STM-64, OTN G.709, CPRI cho di động, 16G Fibre Channel và 32G Fibre Channel.

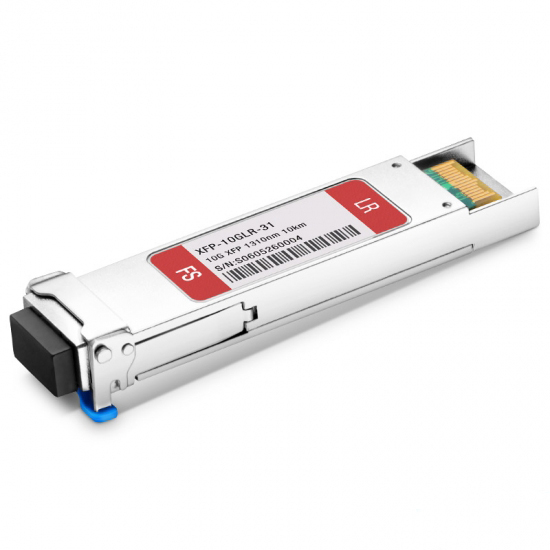

XFP

XFP ra đời trước SFP, là chuẩn dùng cho truyền dẫn quang nối tiếp 10 Gb/s fiber optic transceivers. Giao thức độc lập và hỗ trợ các tiêu chuẩn: 10 G Ethernet, 10 G Fibre Channel, SONET OC-192, SDH STM-64 và OTN G.709, hỗ trợ tốc độ từ 9,95 G đến 11,3 G. XFP dùng cho thiết bị truyền dẫn quang viễn thông và dữ liệu với kích thước nhỏ gọn và tiêu thụ năng lượng thấp cho bộ phát 10 Gb/s. Giao diện chuẩn nối tiếp điện 10 Gb/s gọi là XFI.

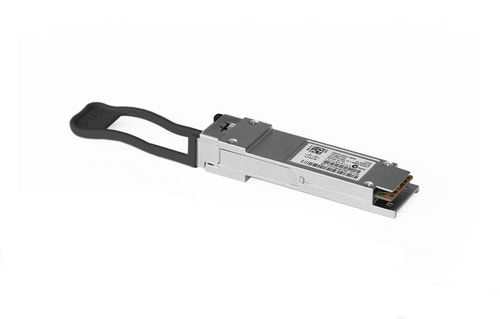

QSFP

“Q” trong QSFP là quad (4 kênh). QSFP với cấu tạo nhỏ gọn, thay nóng được dùng cho truyền thông dữ liệu. QSFP hỗ trợ chuẩn Ethernet, kênh sợi quang, InfiniBand và SONET/SDH với tốc độ dữ liệu khác nhau. QSFP hỗ trợ truyền dẫn quang singlemode hoặc multimode. QSFP modun có các loại: 4x1G QSFP, 4x10G QSFP+, 4x28G QSFP28. QSFP, QSFP+,  QSFP28 đều có dạng (SFF small form-factor).

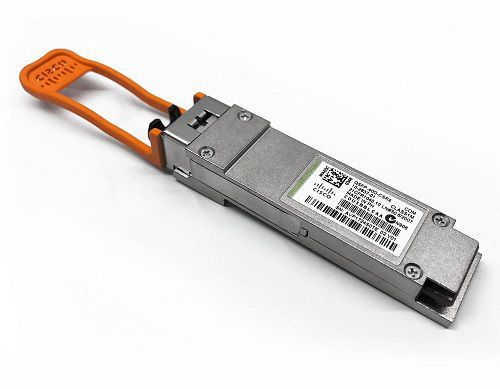

QSFP +

QSFP+ phát triển từ 4x1G (QSFP) lên 4x10G thiết kế cho mạng Ethernet 40G, Serial Attached SCSI, QDR (40G) và FDR (56G) Infiniband. QSFP+ được quy định theo tài liệu SFF-8436. Mô-đun QSFP + tích hợp 4 kênh truyền và 4 kênh nhận cùng tín hiệu điều chế. Mô-đun QSFP + có thể coi thành 4 luồng 4x10G. QSFP + sử dụng cho thiết bị chuyển mạch, bộ định tuyến, Host Bus Adapters – HBA, trung tâm dữ liệu doanh nghiệp, máy tính hiệu năng cao (HPC) và thiết bị lưu trữ.

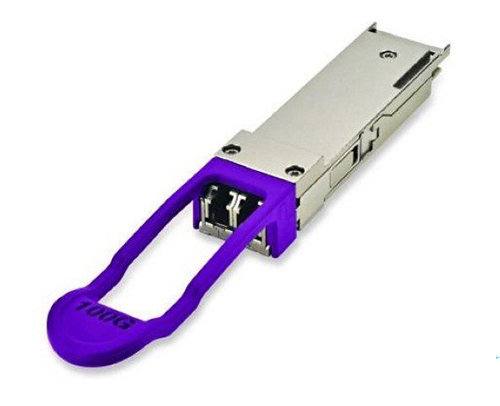

QSFP28

Module quang 100 GB QSFP28 là bộ thu phát quang mật độ cao, tốc độ cao cho các ứng dụng 100Gbps. Nó có cùng kích thước như modun QSFP. QSFP28 100G cung cấp bốn kênh tín hiệu khác biệt tốc độ cao với tốc độ truyền dữ liệu từ 25 Gbps đến 40 Gbps, để thu tổng cộng 100 Gbps Ethernet (4 × 25 Gbps) và 100 Gbps 4X InfiniBand Enhanced Data Rate (EDR). QSFP28 gần đây hay dùng cho tiêu chuẩn 100GBASE-SR4, 100GBASE-LR4, 100GbASE-PSM4 và 100GBASE-CWDM4. QSFP28-100G-SR4 hoạt động trên sợi quang đa mode trong khoảng cách 100 m. 100GBASE-LR4 QSFP28 hỗ trợ khoảng cách 10 km. QSFP28 dùng phổ biến trong mạng 100BG quang hơn CFP.

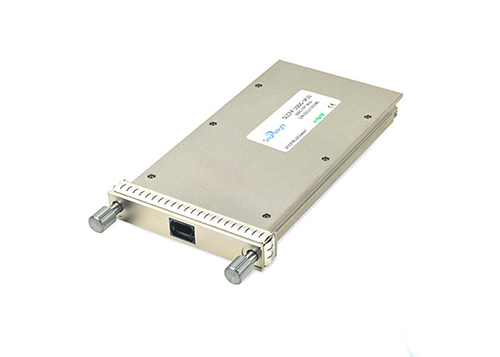

CFP

CFP (C-factor pluggable) dùng cho truyền dẫn tín hiệu số tốc độ cao. C là viết tắt của chữ Latin C thể hiện số 100 (centum), tiêu chuẩn được phát triển chủ yếu cho hệ thống 100 Gigabit Ethernet. Nó hỗ trợ các ứng dụng từ 40 đến  100 Gb/s như 40G và 100G Ethernet, OC-768/STM-256, OTU3 và OTU4.

Trên đây là một số tìm hiểu về các loại mudule quang. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!
