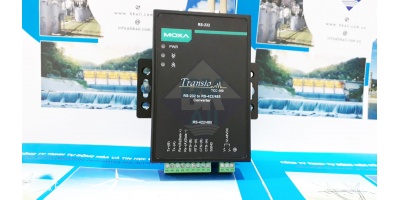

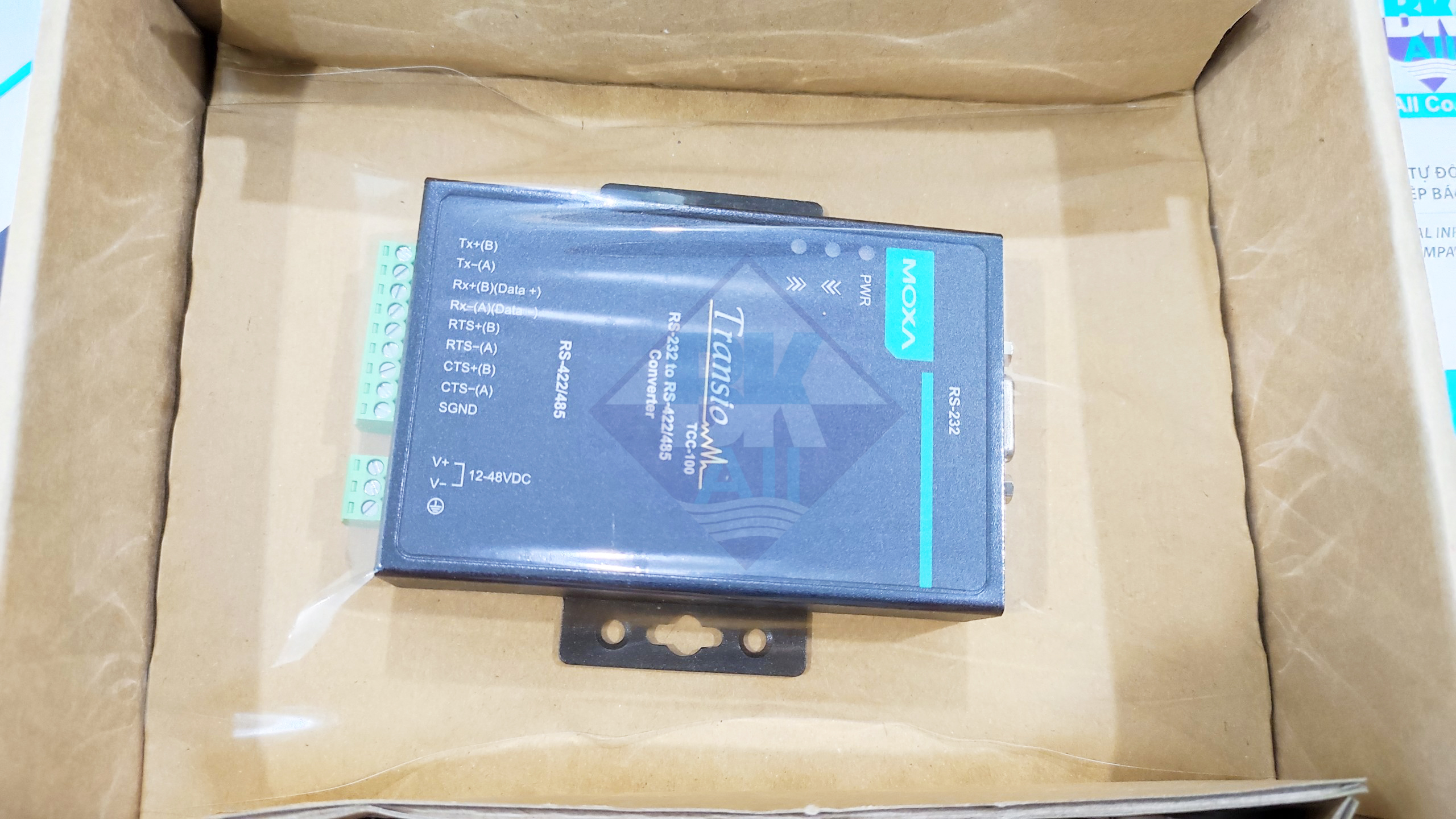

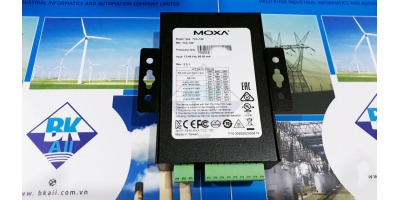

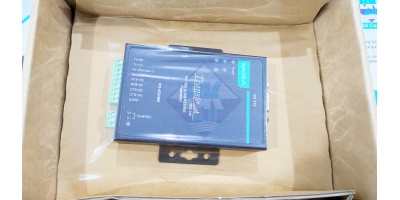

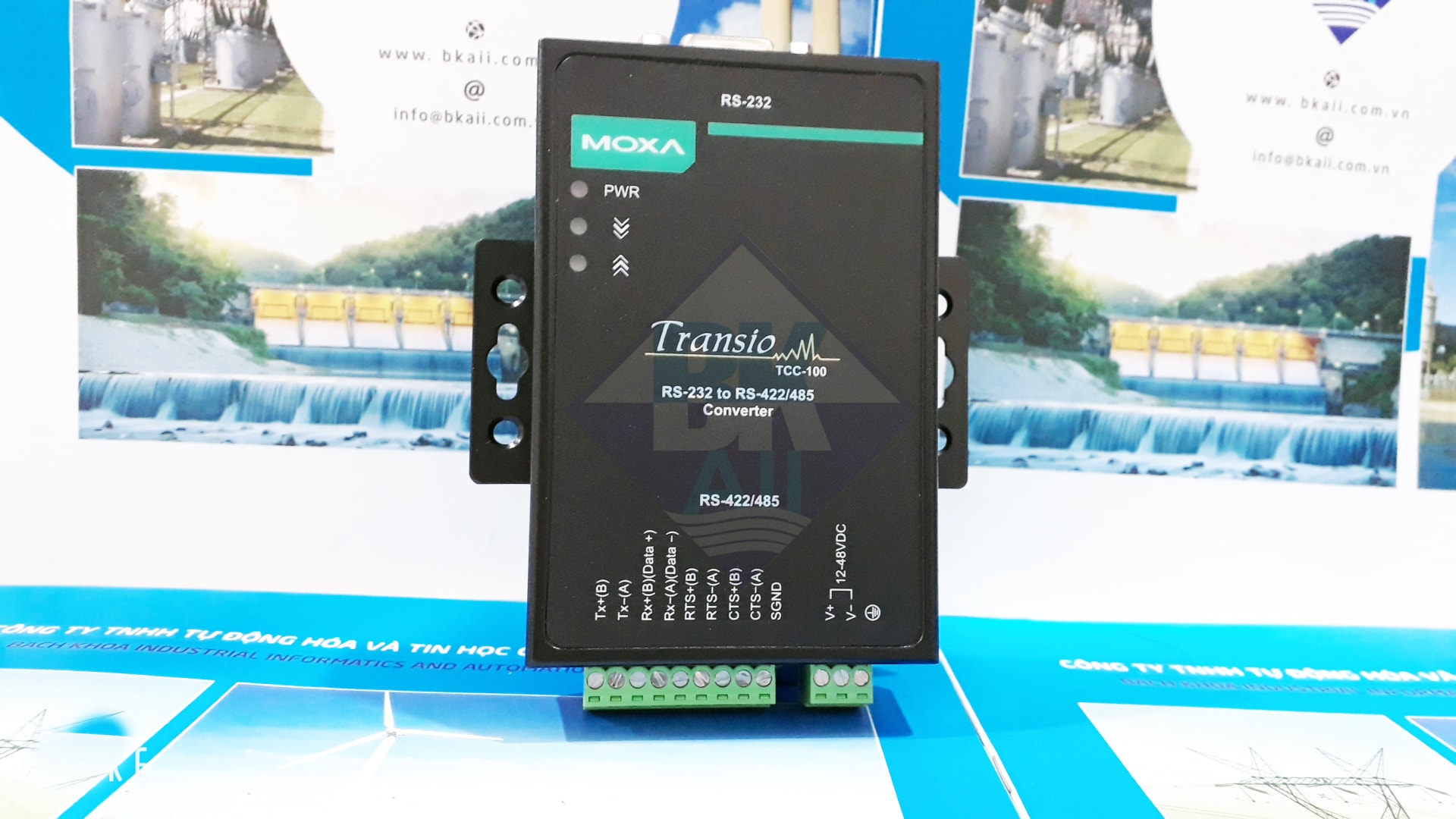

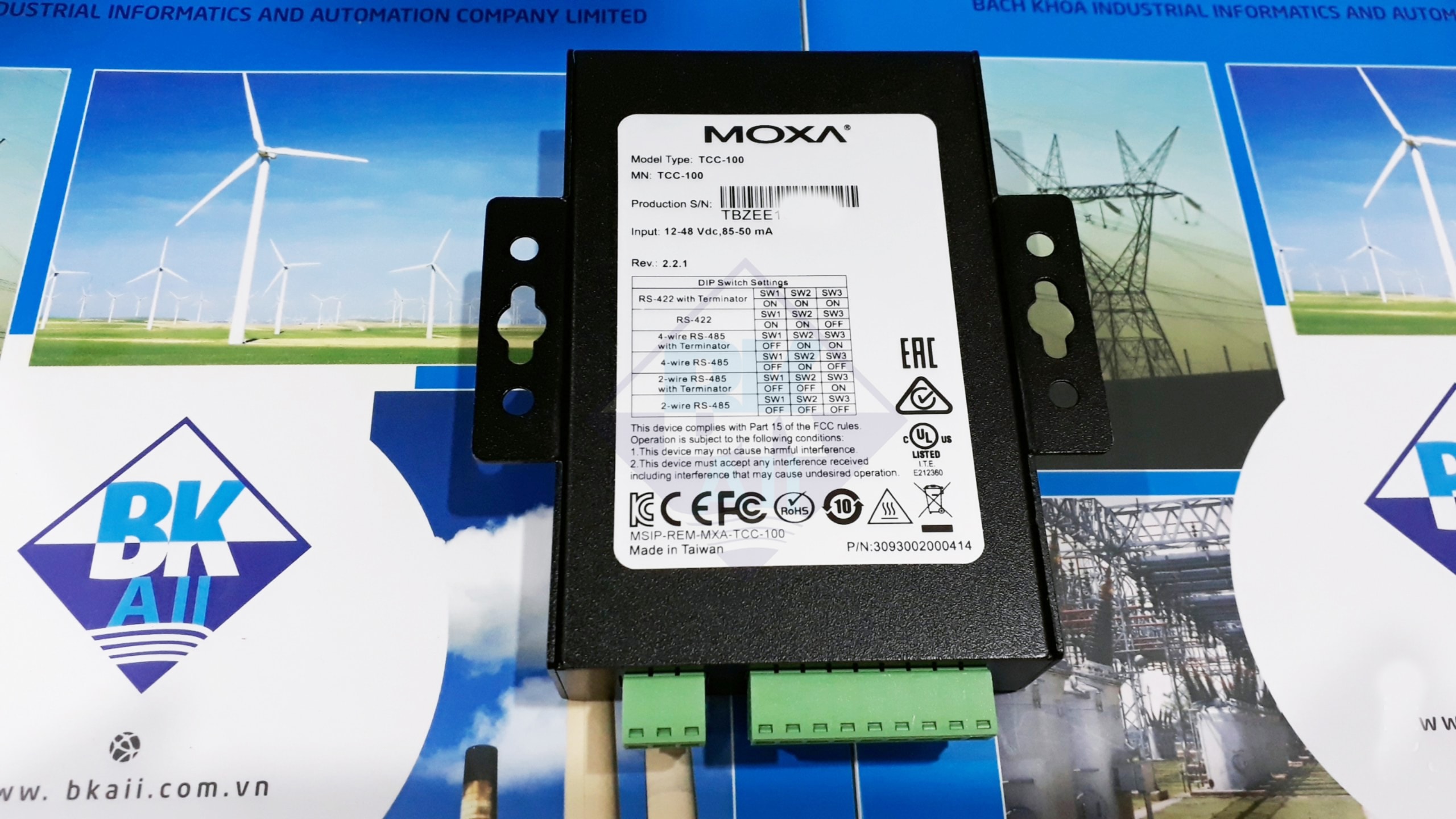

TCC-100: Bộ chuyển đổi tín hiệu RS232 sang RS422/485

Giá: Liên hệ

TCC-100 Bộ chuyển đổi tín hiệu từ RS232 sang tín hiệu RS485/422 và ngược lại của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. TCC-100 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

Tính năng của sản phẩm:

RS-232 to RS-422 conversion with RTS/CTS support
RS-232 to 2-wire or 4-wire RS-485 conversion
2 kV isolation protection (TCC-100I)
Wall mounting and DIN-rail mounting
Plug-in terminal block for easy RS-422/485 wiring
LED indicators for power, Tx, Rx
Wide-temperature model available for -40 to 85°C environments

Thông số kỹ thuật của sản phẩm :

• RS-232 Side

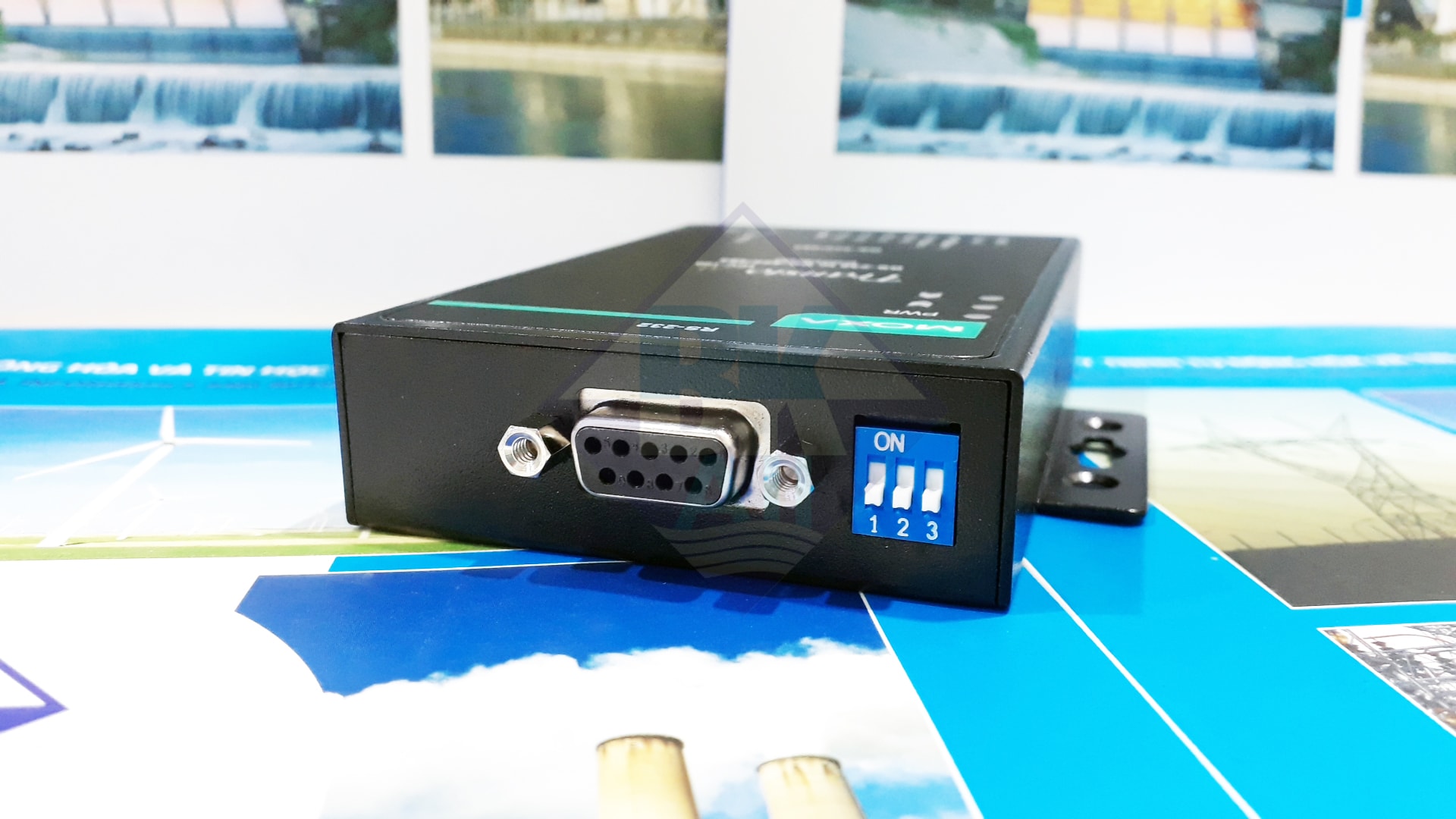

Connector	DB9 female
Signals	TxD, RxD, RTS, CTS, GND
• RS-422/485 Side

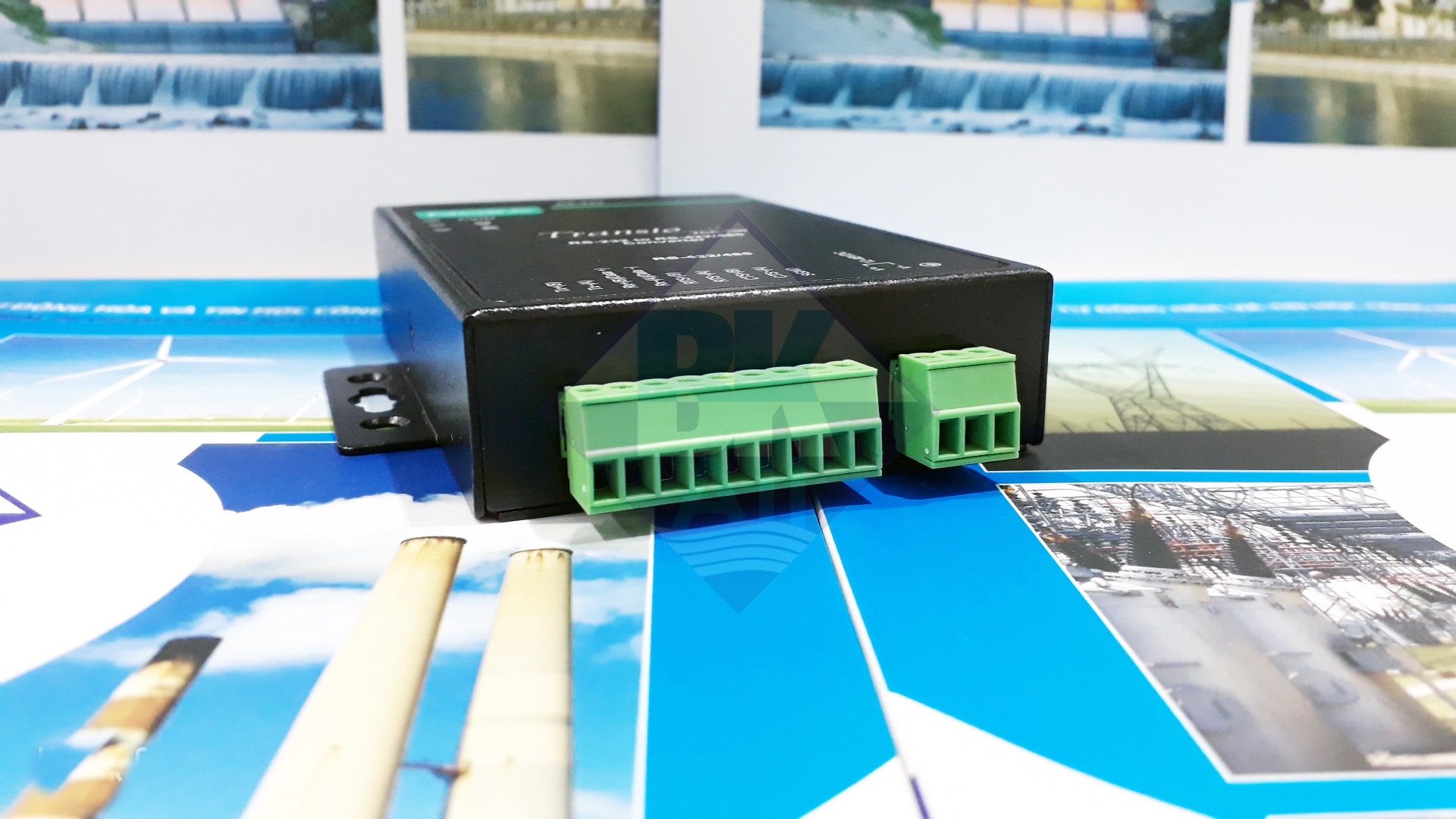

Connector	Terminal Block
Signals	(interface selected by DIP switch) RS-422: TxD+, TxD-, RxD+, RxD-, RTS, CTS, GND RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND RS-485-2w: Data+, Data-, GND
RS-485 Data Direction Control	ADDC® (Automatic Data Direction Control)
• Serial Communication
Baudrate	50 bps to 921.6 kbps
Optical Isolation	2 kV (TCC-100I/100I-T)
• Physical Characteristics
Housing	Metal
Dimensions	67 x 100.4 x 22 mm (2.64 x 3.93 x 0.87 in)
Weight	148 g (0.33 lb)
• Environmental Limits
Operating Temperature	Standard Models: -20 to 60°C (-4 to 140°F) Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature	-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity	5 to 95% (non-condensing)
• Power Requirements
Source of Input Power	Power input jack
Input Voltage	12 to 48 VDC
Input Current	TCC-100/100-T: 85 mA @ 12 VDC TCC-100I/100I-T: 150 mA @ 12 VDC
Voltage Reversal Protection	Protects against V+/V- reversal
Overcurrent Protection	Protects against two signals shorted together
• Standards and Certifications
Safety	UL 60950-1
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class B
EMS	EN 61000-4-2 (ESD): Contact: 4 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 1 kV; Signal: 0.5 kV EN 61000-4-5 (Surge): Power: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF)
Green Product	RoHS, CRoHS, WEEE
• MTBF (mean time between failures)
Time	3,017,857 hrs
Standard	MIL-HDBK-217F

Mã đặt hàng :

TCC-100	RS-232 to RS-422/485 Converter
TCC-100I	RS-232 to RS-422/485 Converter
TCC-100I-T	RS-232 to RS-422/485 converter with optical isolation, -40 to 85°C operating temperature
TCC-100-T	RS-232 to RS-422/485 converter, -40 to 85°C operating temperature
