Bài viết này BKAII cùng các bạn tìm hiểu cách cài đặt Modbus TCP gateway MGate MB3660 Series hãng MOXA nhé!
Các gateway MGate MB3660 (MB3660-8 và MB3660-16) là các gateway Modbus dự phòng 8 và 16 cổng chuyển đổi giữa các giao thức Modbus TCP và Modbus RTU/ASCII. Các gateway đi kèm với đầu vào nguồn dual AC hoặc DC tích hợp để dự phòng nguồn và có cổng dual Ethernet (với các IP khác nhau) để dự phòng mạng.
Các cổng dòng MGate MB3660 không chỉ cung cấp giao tiếp nối tiếp với Ethernet mà còn cả giao tiếp serial (Master) - serial (Slave) và có thể được truy cập bởi tối đa 256 thiết bị chủ/khách TCP hoặc được kết nối với 128 TCP slave/các thiết bị máy chủ.
Mỗi cổng nối tiếp có thể được cấu hình riêng cho hoạt động Modbus RTU hoặc Modbus ASCII và cho các tốc độ truyền khác nhau, cho phép cả hai loại mạng được tích hợp với Modbus TCP thông qua một cổng Modbus.
Danh sách kiểm tra sản phẩm
Trước khi cài đặt gateway MGate MB3660 hãy chắc chắn đủ các mục sau:
- 1 gateway MGate MB3660-8 hoặc MB3660-16
- 1 cáp nối tiếp RJ45-to-DB9 cái để cài đặt bảng điều khiển
- 2 giá đỡ hình chữ L để treo tường
- 2 dây nguồn AC (đối với model AC)
- Hướng dẫn cài đặt nhanh
- Thẻ bảo hành
Phụ kiện tùy chọn
- Mini DB9F-to-TB: DB9 female to terminal block connector
- CBL-RJ45M9-150: RJ45 to DB9 male serial cable, 150cm
- CBL-RJ45F9-150: RJ45 to DB9 female serial cable, 150cm
- CBL-F9M9-20: RJ45 to DB9 female serial cable, 150cm
- CBL-RJ45SF9-150: RJ45 to DB9 female serial shielded cable, 150cm
- WK-45-01: Wall-mounting kit, 2 L-shaped plates, 6 screws, 45 x 57 x 2.5mm
- PWC-C13AU-3B-183: Power cord with Australian (AU) plug, 183 cm
- PWC-C13CN-3B-183: Power cord with three-prong China (CN) plug, 183cm
- PWC-C13EU-3B-183: Power cord with Continental Europe (EU) plug, 183cm
- PWC-C13JP-3B-183: Power cord with Japan (JP) plug, 7 A/125 V, 183cm
- PWC-C13UK-3B-183: Power cord with United Kingdom (UK) plug, 183cm
- PWC-C13US-3B-183: Power cord with the United States (US) plug, 183cm
- CBL-PJTB-10: Non-locking barrel plug to the bare-wire cable
Giới thiệu phần cứng
Như thể hiện trong các hình sau, MGate MB3660-8 có 8 cổng DB9/RJ45 để truyền dữ liệu nối tiếp và MGate MB3660-16 có 16 cổng DB9/RJ45 để truyền dữ liệu nối tiếp. Các cổng nối tiếp MGate MB3660I cung cấp khả năng bảo vệ cách ly cổng nối tiếp 2 kV.

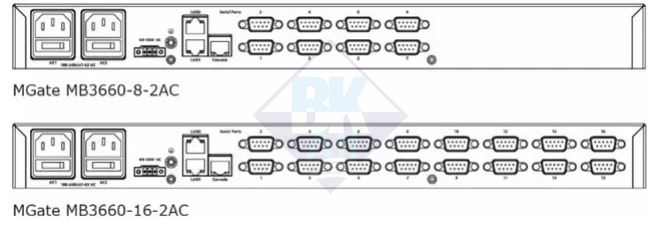

Mô hình AC-DB9

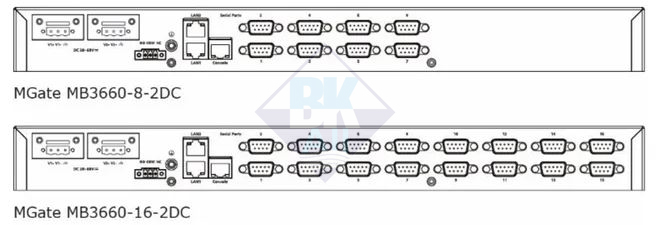

Các kiểu DC-DB9

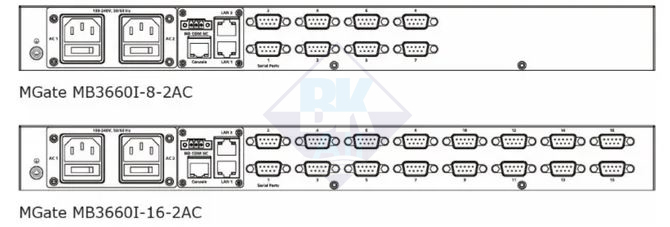

Mô hình AC-DB9-I
Các kiểu AC-RJ45
Nút Reset: Nhấn nút Reset liên tục trong 5 giây để tải cài đặt gốc
Nút Reset được sử dụng để tải các giá trị mặc định ban đầu. Giữ nút Reset trong năm giây bằng cách sử dụng một vật nhọn chẳng hạn như một chiếc kẹp giấy được duỗi thẳng. Nhả nút Reset khi đèn LED sẵn sàng ngừng nhấp nháy
Các chỉ số LED
| Tên | Màu | Chức năng |
| PWR 1, PWR 2 | Đỏ | Nguồn điện đang được cung cấp cho đầu vào nguồn điện |
| Tắt | Cáp nguồn không được kết nối | |
| Độ sẵn sàng | Đỏ | Ổn định: Bật nguồn và thiết bị đang khởi động |
| Nhấp nháy: Xung đột IP, máy chủ DHCP hoặc BOOTP không phản hồi đúng cách, hoặc một đầu ra rơle xảy ra | ||
| Xanh lá | Ổn định: Nguồn được bật và thiết bị hoạt động bình thường | |
| Nhấp nháy: Thiết bị đang phản hồi với chức năng định vị | ||
| Tắt | Nguồn tắt, hoặc tình trạng lỗi nguồn | |
| Tx | Xanh lá | Cổng nối tiếp đang truyền dữ liệu |
| Rx | Vàng | Cổng nối tiếp đang nhận dữ liệu |
| LAN 1, LAN 2 | Xanh lá | Cho biết kết nối Ethernet 100 Mbps |
| Vàng | Cho biết kết nối Ethernet 10 Mbps | |
| Tắt | Cáp Ethernet bị ngắt kết nối |
Quy trình cài đặt phần cứng
Bước 1: Sau khi mở hộp thiết bị, sử dụng cáp Ethernet để kết nối thiết bị với mạng.
Bước 2: Kết nối thiết bị của bạn với cổng mong muốn trên thiết bị.
Bước 3: Đặt hoặc gắn thiết bị. Thiết bị có thể được đặt trên một bề mặt nằm ngang như máy tính để bàn hoặc gắn trên tường.
Bước 4: Kết nối nguồn điện với thiết bị.
| Treo tường hoặc tủ |  |
Hai tấm kim loại được cung cấp để gắn thiết bị lên tường hoặc bên trong tủ. Gắn các tấm vào mặt sau của thiết bị bằng vít. Với các tấm được gắn vào, hãy sử dụng vít để gắn thiết bị lên tường. Các đầu của vít phải có đường kính từ 5.0 đến 7.0 mm, các trục có đường kính từ 3 đến 4 mm và chiều dài của các vít phải lớn hơn 10.5 mm.
Điện trở Termination và Điện trở Pull High/Low có thể điều chỉnh
Trong một số môi trường quan trọng, bạn có thể cần thêm điện trở đầu cuối để ngăn chặn sự phản xạ của các tín hiệu nối tiếp. Khi sử dụng điện trở đầu cuối, điều quan trọng là phải đặt điện trở Pull High/Low một cách chính xác để tín hiệu điện không bị hỏng. MGate MB3660 sử dụng công tắc những switch DIP để đặt giá trị điện trở Pull High/Low cho mỗi cổng nối tiếp. Để để lộ các switch DIP nằm ở mặt sau của PCB, trước tiên, hãy tháo các vít giữ nắp công tắc DIP tại chỗ, sau đó tháo nắp. Trình tự từ phải sang trái là cổng 1 đến cổng 16.
Để thêm điện trở đầu cuối 120 Ω, hãy đặt công tắc 3 trên cổng chuyển DIP được chỉ định sang ON, đặt công tắc 3 thành OFF (cài đặt mặc định) để tắt điện trở.
Để đặt điện trở Pull High/Low thành 150 KΩ, set chuyển 1 và 2 trên công tắc DIP được chỉ định của cổng thành OFF. Đây là thiết lập mặc định. Để đặt điện trở thành 1 KΩ, hãy đặt công tắc 1 và 2 trên công tắc DIP được chỉ định của cổng thành ON.
Điện trở Pull High/Low cho cổng RS-485
Mặc định
| SW | 1 | 2 | 3 |
| Pull High | Pull Low | Terminator | |
| ON | 1 K0 | 1 KS) | 1200 |
| OFF | 150 K0 | 150 K0 | - |
Thông tin cài đặt phần mềm
Để định cấu hình MGate MB3660 của bạn, hãy kết nối trực tiếp cổng Ethernet của cổng vào cổng Ethernet của máy tính và sau đó đăng nhập từ web trình duyệt. Địa chỉ IP mặc định của LAN1 và LAN2 lần lượt là 192.168.127.254 và 192.168.126.254.
Bạn có thể tải xuống Hướng dẫn sử dụng và Tiện ích Tìm kiếm Thiết bị Device Search Utility (DSU) từ www.moxa.com. Vui lòng tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng DSU.
MGate MB3660 cũng hỗ trợ đăng nhập thông qua web trình duyệt.
- Địa chỉ IP mặc định: 192.168.127.254 / 192.168.126.254
- Tài khoản mặc định: admin
- Mật khẩu mặc định: moxa
| RJ45 (LAN, Console) |  |
| PIN | LAN | Console (RS-232) |
| 1 | Tx+ | DSR |
| 2 | Tx- | RTS |
| 3 | Rx+ | GND |
| 4 | - | TxD |
| 5 | - | RxD |
| 6 | Rx- | DCD |
| 7 | - | CTS |
| 8 | DTR |
| DB9 Male (Serial Ports) |  |
| PIN | RS232 | RS-422/ RS-485-4W | RS-485-2W |
| 1 | DCD | TxD-(A) | - |
| 2 | RxD | TxD+(B | - |
| 3 | TxD | RxD+(B | Data+(B) |
| 4 | DTR | RxD-(A) | Data-(A) |
| 5 | GND | GND | GND |
| 6 | DSR | - | - |
| 7 | RTS | - | - |
| 8 | CTS | - | - |
| 9 | - | - | - |
| RJ45 (Serial Ports) |  |
| PIN | RS-232 | RS-422/ RS-485-4W | RS-485-2W |
| 1 | DSR | - | - |
| 2 | RTS | TxD+(B) | - |
| 3 | GND | GND | GND |
| 4 | TxD | TxD-(A) | - |
| 5 | RxD | RxD+(B) | Data+(B) |
| 6 | DCD | RxD-(A) | Data-(A) |
| 7 | CTS | - | - |
| 8 | DTR | - | - |

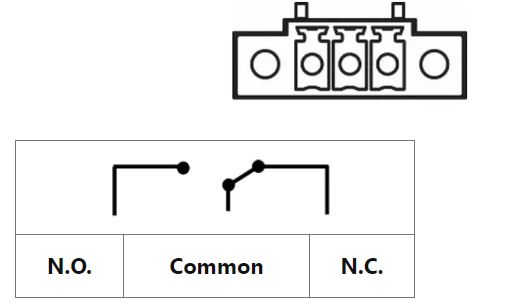

| Relay Output |  |
Thông số kỹ thuật
| Điện áp vào | Dual 20 to 60 VDC (for DC models); or dual 100 to 240 VAC, 47 to 63 Hz (for AC models) |
| Công suất tiêu thụ MGate MB3660-8-2AC MGate MB3660-8-2DC MGate MB3660-16-2AC MGate MB3660-16-2DC MGate MB3660-8-J-2AC MGate MB3660-16-J-2AC MGate MB3660I-8-2AC MGate MB3660I-16-2AC |
144mA/110V, 101mA/220V |
| Nhiệt độ hoạt động | 0 đến 60°C (32 đến 140°F) |
| Nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm hoạt động | 5 để 95% RH |

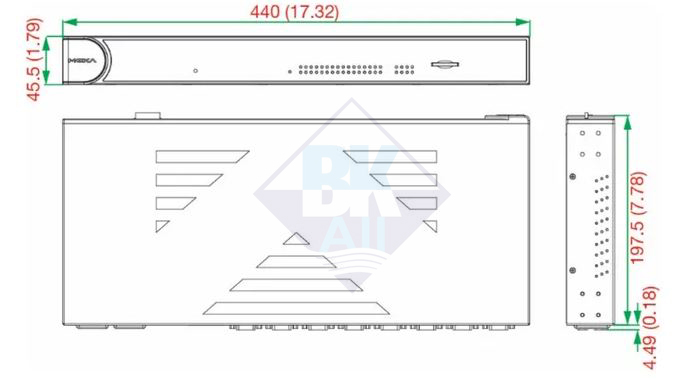

| Kích thước (WxDxH) | 440 x 197.5 x 45.5 mm (17.32 x 7.78 x 1.79 trong) |
| Mạch chuyển tiếp lỗi | Mạch 3 chân với công suất mang dòng là 2A @ 30VDC |
Trên đây là một vài hướng dẫn của BKAII về cách cài đặt Modbus TCP gateway MGate MB3660 Series hãng MOXA. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
