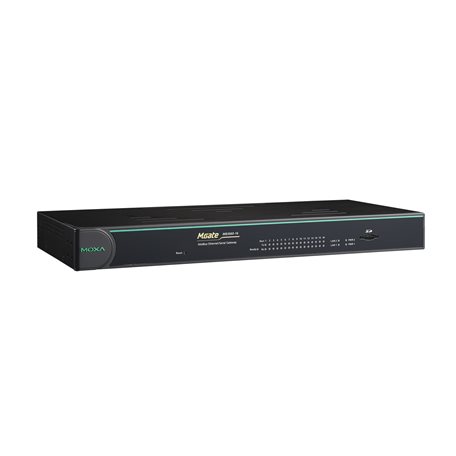

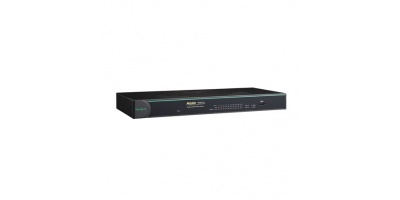

MGate MB3660: 8/16-Port Redundant Modbus Gateways

Giá: Liên hệ

MGate MB3660 8/16-Port Redundant Modbus Gateways của hãng Moxa - Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. MGate MB3660 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

Mô hình ứng dụng:

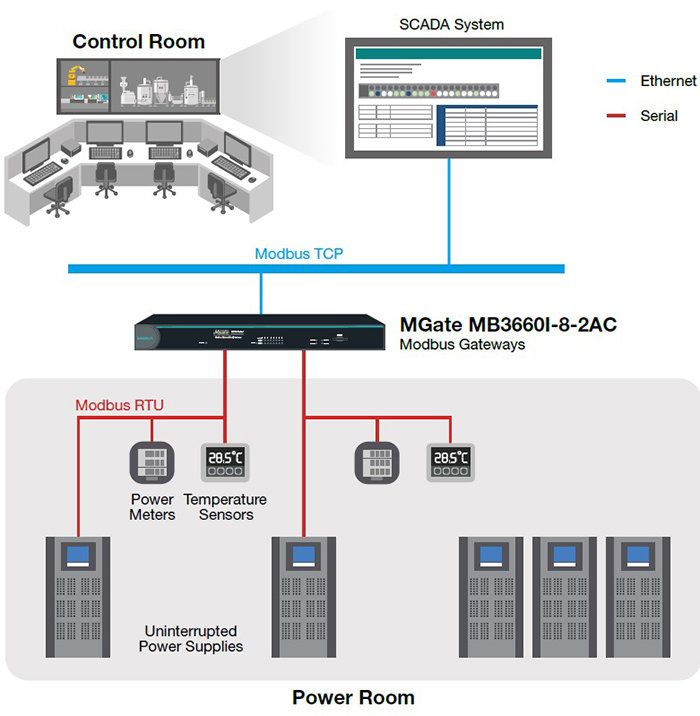

Giải pháp giám sát hệ thống điện dự phòng hiệu suất cao với MGate MB3660 Series hãng Moxa

Tính năng của sản phẩm:

Supports Auto Device Routing for easy configuration
Supports route by TCP port or IP address for flexible deployment
Innovative Command Learning for improving system performance
Supports agent mode for high performance through active and parallel polling of serial devices
Supports Modbus serial master to Modbus serial slave communications
2 Ethernet ports with the same IP or dual IP addresses for network redundancy
microSD card for configuration backup/duplication and event logs
Accessed by up to 256 Modbus TCP clients
Connects up to Modbus 128 TCP servers
RJ45 serial interface (for “-J” models)
Serial port with 2 kV isolation protection (for “-I” models)
Dual VDC or VAC power inputs with wide power input range
Embedded traffic monitoring/diagnostic information for easy troubleshooting
Status monitoring and fault protection for easy maintenance

Thông số kỹ thuật của sản phẩm:


10/100BaseT(X) Ports (RJ45 connector)	2 IP addresses Auto MDI/MDI-X connection
Industrial Protocols	Modbus TCP Client (Master), Modbus TCP Server (Slave)
Configuration Options	Telnet Console, Device Search Utility (DSU), Web Console (HTTP), Serial Console
Management	SNMPv1, SMTP, NTP Client, DNS, DHCP Client, ARP, RADIUS, TCP/IP, UDP


Console Port	RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
No. of Ports	MGate MB3660-8 Series: 8 MGate MB3660-16 Series: 16
Connector	MGate MB3660-8/16: DB9 male MGate MB3660-8/16-J: RJ45
Serial Standards	R2-232/422/485 (software selectable)
RS-232 RS-422 RS-485-4w RS-485-2w	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND Tx+, Tx-, Rx+, Rx-, GND Data+, Data-, GND Tx+, Tx-, Rx+, Rx-, GND
Industrial Protocols	Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave
Modbus RTU/ASCII/TCP
Functions Supported	1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands	256 per serial port
Memory Size	65535 bytes
Input Voltage	All models: Redundant dual inputs AC models: 100 to 240 VAC (47 to 63 Hz) DC models: 20 to 60 VDC (1.5 kV isolation)
No. of Power Inputs	2
Power Consumption	MGate MB3660-8-2AC: 144 mA @ 110 VAC MGate MB3660-8-J-2AC: 111 mA @ 110 VAC MGate MB3660-16-2AC: 178 mA @ 110 VAC MGate MB3660-16-J-2AC: 133 mA @ 110 VAC MGate MB3660I-8-2AC: 244 mA @ 110 VAC MGate MB3660I-16-2AC: 351 mA @ 110 VAC MGate MB3660-8-2DC: 312 mA @ 24 VDC MGate MB3660-16-2DC: 390 mA @ 24 VDC
Contact Current Rating	Resistive load: 2 A @ 30 VDC

EMI	CISPR 32, FCC Part 15B Class A
EMC	EN 55032/24
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
