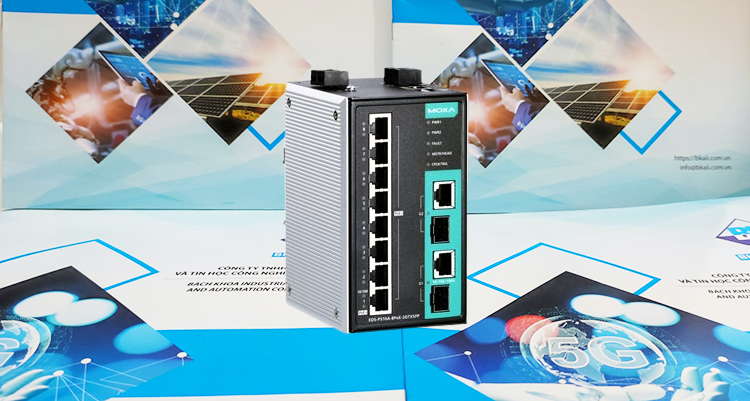

EDS-P510A-8PoE-2GTXSFP  Switch công nghiệp Ethernet với 8 cổng PoE/PoE+ 10/ 100BaseT(X), 2 combo 10/100/1000BaseT(X) hoặc 100/1000BaseSFP khe cắm để thêm SFP-1G/1FE Dòng Gigabit/Fast Mô-đun Ethernet, nhiệt độ hoạt động từ 0 đến 60°C của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam

Bộ chuyển mạch dòng Moxa EDS-P510A-8PoE là bộ chuyển mạch PoE+Ethernet được quản lý Gigabit đạt tiêu chuẩn với tám cổng Ethernet tương thích 10/100BaseT(X), 802.3af (PoE) và 802.3at (PoE+) và hai cổng Gigabit Ethernet hai tổ hợp. Bộ chuyển mạch Ethernet EDS-P510A-8PoE cung cấp công suất lên tới 30 watt cho mỗi cổng PoE+ ở chế độ tiêu chuẩn và cho phép công suất đầu ra cao lên đến 36 watt cho các thiết bị PoE công nghiệp nặng, chẳng hạn như camera giám sát IP chịu được thời tiết với cần gạt nước/máy sưởi, công suất cao -điểm truy cập không dây hiệu suất cao và điện thoại IP chắc chắn. Bộ chuyển mạch Ethernet EDS-P510A-8PoE rất linh hoạt và các cổng cáp quang SFP có thể truyền dữ liệu lên tới 120 km từ thiết bị đến trung tâm điều khiển với khả năng miễn nhiễm EMI cao. Bộ chuyển mạch Ethernet hỗ trợ nhiều chức năng quản lý, bao gồm STP/RSTP, TurboRing, TurboChain, quản lý nguồn PoE, tự động kiểm tra thiết bị PoE, lập lịch cấp nguồn PoE, IGMP, Vlan, QoS, RMON, quản lý băng thông và phản chiếu cổng. Dòng EDS-P510A-8PoE được thiết kế đặc biệt cho các ứng dụng môi trường khắc nghiệt ngoài trời với khả năng chống đột biến 3KV để duy trì độ tin cậy liên tục của hệ thống PoE

Danh sách kiểm tra gói hàng

EDS-P510A-PoE được vận chuyển cùng với các mục sau.

  • 1 Bộ chuyển mạch EtherDevice EDS-P510A-8PoE
  • Hướng dẫn cài đặt phần cứng
  • CD-ROM có hướng dẫn sử dụng và tiện ích Windows
  • Tuyên bố bảo hành sản phẩm của Moxa
  • Cáp cổng giao diện điều khiển RJ45 tới DB9
  • Nắp bảo vệ cho các cổng SFP không sử dụng
  • Bộ lắp DIN-Rail (mặc định được gắn vào bảng phía sau của EDS-P510A-8PoE)

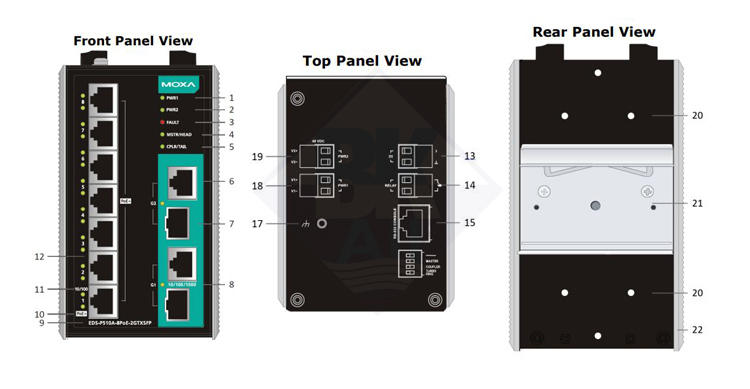

Bảng điều khiển của EDS-P510A-8PoE

1. Nguồn điện đầu vào LED PWR1

2. Nguồn điện đầu vào LED PWR2

3. Đèn LED báo lỗi

4. Đèn LED MSTR/ĐÈN

5. Đèn LED CPLR/ĐUÔI

6. Cổng đồng 1000Mbps của cổng combo

7. Cổng SFP 100/1000Mbps của cổng combo

8. Đèn LED tốc độ cổng Gigabit

9. Tên mẫu

10. Đèn LED SmartPoE của cổng PoE+

11. Đèn LED tốc độ cổng Fast Ethernet

12. Cổng 10/100Mbps IEEE 802.3af/tại

13. Khối đầu cuối cho đầu vào kỹ thuật số

14. Khối đầu cuối cho đầu ra rơle

15. Cổng giao diện điều khiển nối tiếp RS-232

16. Công tắc DIP

17. Vít nối đất

18. Khối đầu cuối cho nguồn điện đầu vào 1

19. Khối đầu cuối cho nguồn điện đầu vào 2

20. Lỗ vít cho bộ giá treo tường

21. Bộ lắp ray DIN

22. Lỗ thoát nhiệt

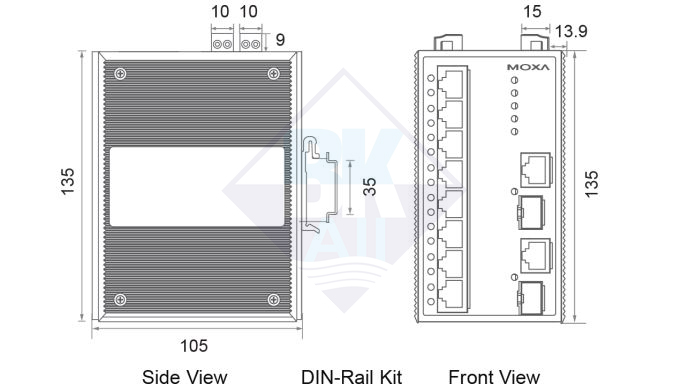

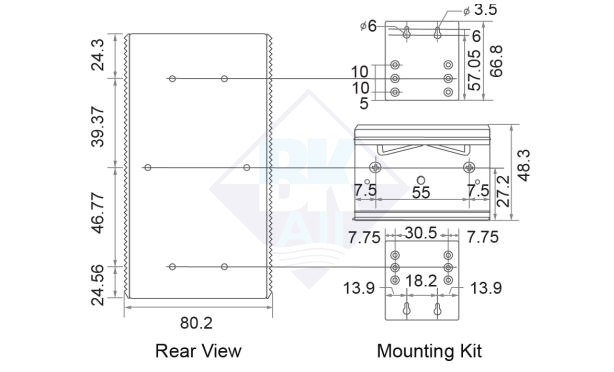

Kích thước lắp đặt (đơn vị = mm)

Gắn DIN-Rail

Tấm gắn DIN-Rail bằng nhôm phải được cố định vào bảng mặt sau của EDS-P510A-8PoE khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn DIN-Rail vào EDS-P510A-8PoE, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên

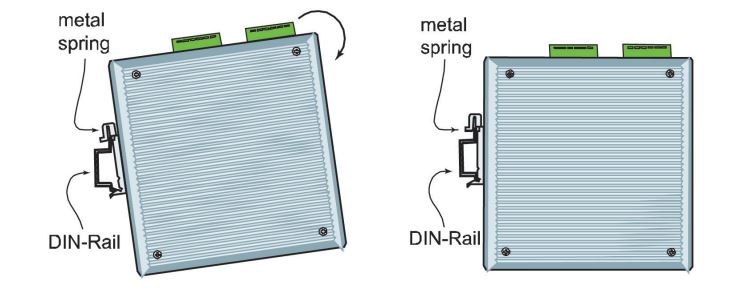

Bước 1—Lắp phần trên của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng

Bước 2—Bộ đính kèm DIN-Rail sẽ khớp vào đúng vị trí như trong hình minh họa sau

Để tháo EDS-P510A-8PoE khỏi DIN-Rail, chỉ cần đảo ngược Bước 1 và 2 ở trên

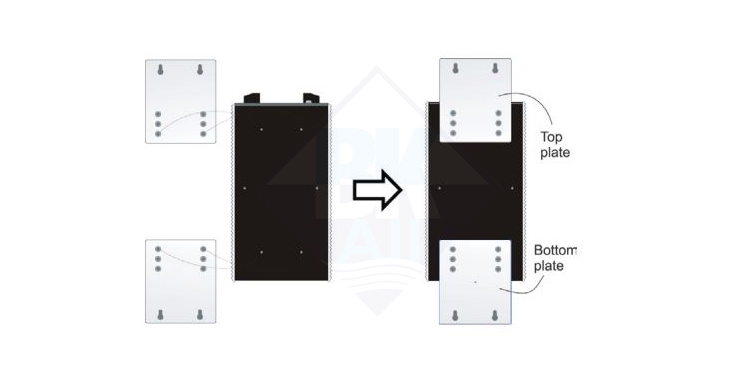

Gắn tường (Tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn Moxa EDS-P510A-8PoE lên tường, như trong hình minh họa sau:

Bước 1—Tháo tấm DIN-Railattachment bằng nhôm khỏi bảng phía sau của EDS-P510A -8PoE, sau đó gắn các tấm gắn tường bằng vít M3

Bước 2—Việc gắn EDS-P510A-8PoE lên tường cần có 4 ốc vít. Sử dụng EDS-P510A-8PoE có gắn tấm treo tường làm hướng dẫn để đánh dấu vị trí chính xác của 4 ốc vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết chặt vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách lắp vít qua một trong các lỗ hình lỗ khóa của Tấm Gắn Tường. Không vặn hết vít—chừa khoảng 2 mm để có chỗ trượt bảng giá treo tường giữa tường và vít.

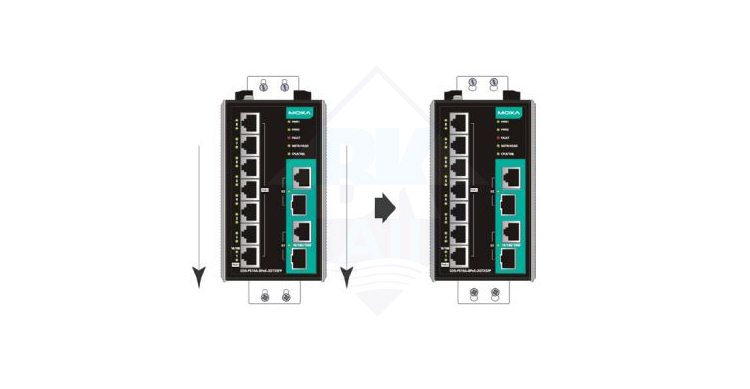

Bước 3—Sau khi đã cố định các vít vào tường, hãy lắp bốn đầu vít xuyên qua phần rộng của các tấm chắn hình lỗ khóa, sau đó trượt EDS-P510A-8PoE xuống dưới, như minh họa trong hình bên phải. Siết chặt bốn vít vít để ổn định hơn.

Yêu cầu nối dây

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi đã tắt nguồn hoặc khu vực được xác định là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp hiển thị trên nhãn loại. Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ IEC60950-1/EN60950-1

Thiết bị này là loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC60950-1/EN60950-1 (hoặc quy định tương tự)

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn.

Tính cường độ dòng điện lớn nhất có thể có trên mỗi dây nguồn và dây chung. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.

Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Vui lòng đọc và làm theo những hướng dẫn sau:

  • Sử dụng các đường dẫn riêng để định tuyến dây điện và thiết bị. Nếu đường đi dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau. Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau phải được định tuyến riêng
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được giữ riêng biệt. Nguyên tắc chung là hệ thống dây điện có đặc tính điện tương tự có thể được bó lại với nhau
  • Bạn nên tách biệt dây đầu vào với dây đầu ra.
  • Chúng tôi khuyên bạn nên dán nhãn dây dẫn cho tất cả các thiết bị trong hệ thống

Nối đất Moxa EDS-P510A-8PoE

Nối đất và định tuyến dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

Đấu dây tiếp điểm Rơle

EDS-P510A-8PoE có một đầu ra rơle. Tiếp điểm rơle sử dụng hai tiếp điểm của khối đầu cuối trên bảng trên cùng của EDS-P510A-8PoE. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối.

Trong phần này minh họa ý nghĩa của hai tiếp điểm dùng để kết nối tiếp điểm rơle

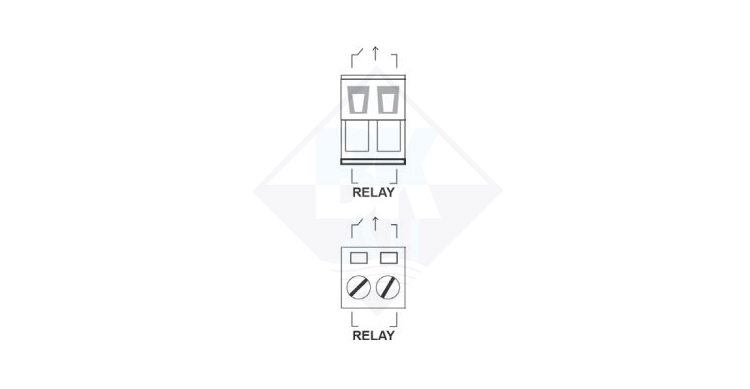

LỖI: Các tiếp điểm rơle của đầu nối khối đầu cuối 2 chân được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Hai dây được gắn vào các tiếp điểm lỗi tạo thành mạch hở khi sự kiện do người dùng định cấu hình được kích hoạt. Nếu sự kiện do người dùng định cấu hình không xảy ra , mạch sự cố vẫn đóng.

Đấu nối các đầu vào nguồn điện dự phòng

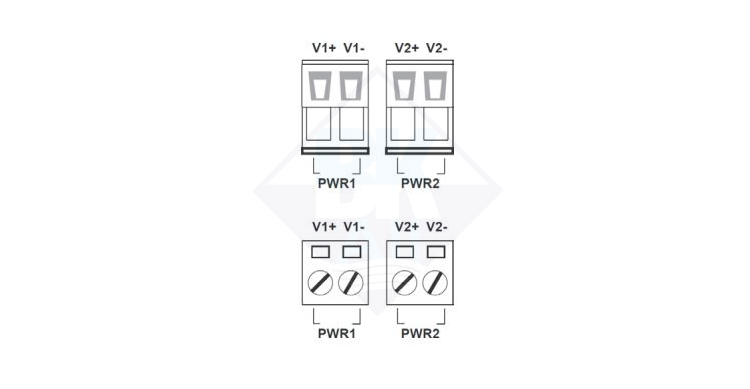

EDS-P510A-8PoE có hai bộ đầu vào nguồn—đầu vào nguồn 1 và đầu vào nguồn 2. Hai đầu nối khối đầu cuối ở phía trên bên trái của bảng trên cùng của EDS-P510A-8PoE được sử dụng cho hai đầu vào nguồn. Hình ảnh phía trên và phía trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Lần lượt cắm dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Lắp các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, được đặt trên bảng trên cùng của EDS-P510A-8PoE

Đấu dây đầu vào kỹ thuật số

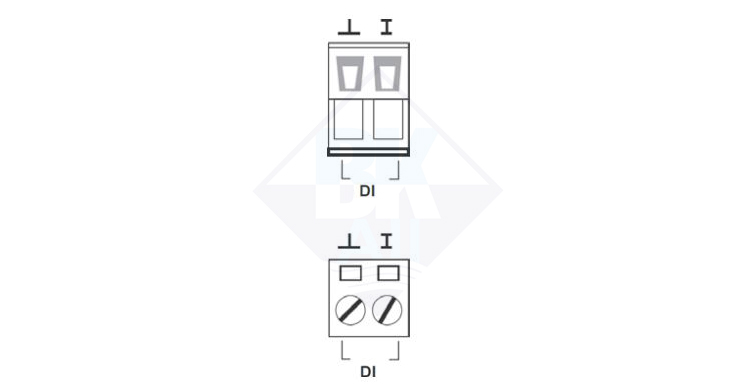

EDS-P510A-8PoE có một đầu vào kỹ thuật số. DI bao gồm hai tiếp điểm trên đầu nối khối đầu cuối trên bảng trên cùng bên phải của EDS-P510A-8PoE. Hình ảnh phía trên và phía trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Lần lượt cắm dây DI âm (nối đất)/dương vào các cực ┴/I.

Bước 2: Để giữ cho dây DI không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Lắp các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, được đặt trên bảng trên cùng của EDS-P510A-8PoE.

Cài đặt công tắc DIP vòng Turbo

Bộ chuyển mạch dòng EDS-P510A-8PoE là bộ chuyển mạch Ethernet dự phòng được quản lý bằng cách cắm và chạy. Giao thức Turbo Ring độc quyền được Moxa phát triển để mang lại độ tin cậy mạng tốt hơn và thời gian phục hồi nhanh hơn. Thời gian khôi phục của Moxa Turbo Ring ít hơn 300 ms (Turbo Ring) hoặc 20 ms (Turbo Ring V2) —so với thời gian khôi phục từ 3 đến 5 phút đối với các thiết bị chuyển mạch thương mại—giảm tổn thất có thể xảy ra do lỗi mạng trong môi trường công nghiệp.

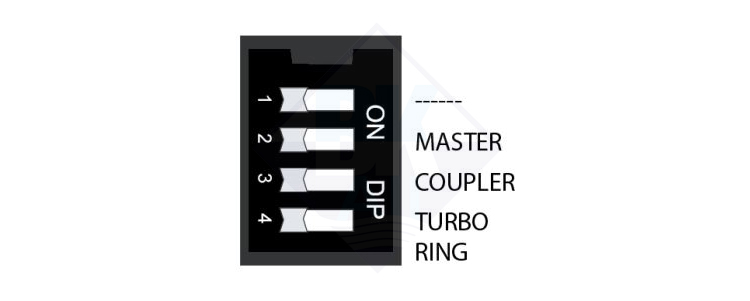

Có 4 Công tắc DIP phần cứng cho Turbo Ring trên bảng trên cùng của EDS-P510A-8PoE có thể giúp thiết lập Turbo Ring dễ dàng trong vài giây. Nếu bạn không muốn sử dụng công tắc DIP phần cứng để thiết lập Turbo Ring, bạn có thể sử dụng trình duyệt web, telnet hoặc bảng điều khiển để tắt chức năng này.

Vui lòng tham khảo phần Công tắc DIP vòng Turbo và phần Sử dụng dự phòng giao tiếp trong Hướng dẫn sử dụng để biết thêm thông tin chi tiết về cài đặt và cách sử dụng Turbo Ring và Turbo Ring V2.

Công tắc DIP dòng EDS-P510A-8PoE

Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau giải thích tác dụng của việc đặt Công tắc DIP sang vị trí BẬT

Cài đặt công tắc DIP “Vòng Turbo”

DIP 1

DIP 2

DIP 3

DIP 4

Để dành mai sau dùng.

BẬT: Bật EDS này làm Ring Master

BẬT: Bật các cổng "Khớp nối vòng" mặc định

BẬT: Kích hoạt các công tắc DIP 1, 2, 3 để định cấu hình cài đặt "Turbo Ring"

TẮT: EDS này sẽ không phải là Ring Master

TẮT: Không sử dụng EDS này làm khớp nối vòng

TẮT: Công tắc DIP 1, 2, 3 sẽ bị tắt

Cài đặt công tắc DIP "Turbo Ring V2"

DIP 1

DIP 2

DIP 3

DIP 4

BẬT: Bật cổng "Khớp nối vòng (dự phòng)" mặc định

BẬT: Bật EDS này làm Ring Master

BẬT: Bật cổng "RingCoupling" mặc định

BẬT: Kích hoạt công tắc DIP 1,2, 3 để định cấu hình cài đặt "Turbo Ring V2"

TẮT: Bật cổng "Khớp nối vòng (chính)" mặc định

TẮT: EDS này sẽ không phải là Ring Maste

TẮT: Không sử dụng EDS này làm bộ ghép vòng

TẮT: Công tắc DIP 1, 2, 3 sẽ bị tắt

Bạn phải bật chức năng Turbo Ring trước khi sử dụng công tắc DIP để kích hoạt chức năng Master và Coupler

Nếu bạn không bật bất kỳ thiết bị chuyển mạch EDS-P510A-8PoE nào làm Ring Master, giao thức Turbo Ring sẽ tự động chọn EDS-P510A-8PoE có dải địa chỉ MAC nhỏ nhất làm Ring Master. Nếu bạn vô tình kích hoạt nhiều EDS-P510A-8PoE làm Ring Master, các thiết bị chuyển mạch EDS-P510A-8PoE này sẽ tự động đàm phán để xác định xem cái nào sẽ là Ring Master

Đèn LED

Mặt trước của Moxa EDS-P510A-8PoE chứa một số đèn LED. Chức năng của mỗi đèn LED được mô tả trong bảng sau

LED

Màu

Trạng thái

Mô tả

PWR1

Vàng

Bật

Nguồn đang được cung cấp cho đầu vào nguồn P1

Tắt

Nguồn không được cấp cho đầu vào nguồn P1

PWR1

Vàng

Bật

Nguồn đang được cung cấp cho nguồn điện đầu vào P2

Tắt

Không cấp nguồn cho đầu vào nguồn P2

FAULT/Lỗi

Đỏ

Bật

Khi một sự kiện do người dùng định cấu hình được kích hoạt

Tắt

Khi sự kiện do người dùng định cấu hình không được kích hoạt

MSTR/HEAD

Xanh

Bật

Khi switch được đặt làm Master of the Turbo Ring hoặc là Head of Turbo Chain

Nháy

Switch đã trở thành Ring Master của Turbo Ring, hoặc Head of Turbo Chain, sau khi Turbo Ring hoặc Turbo Chain ngừng hoạt động.

Tắt

Khi switch không phải là Master của Turbo Ring này hoặc được đặt làm Thành viên của Turbo Chain

CPLR/TAIL

Xanh

Bật

Khi chức năng ghép nối EDS-P510A-8PoE được bật để tạo thành đường dẫn dự phòng hoặc khi nó được đặt làm Đuôi của Chuỗi Turbo

Nháy

Khi Chuỗi Turbo ngừng hoạt động

Tắt

Khi công tắc tắt chức năng ghép nối

Cổng 1 đến Cổng 8 (10M)

Vàng

Bật

Liên kết 10 Mbps của cổng TP đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 10 Mbps

Tắt

Liên kết 10 Mbps của cổng TP không hoạt động.

Cổng 1 đến Cổng 8 (100M)

Xanh

Bật

Link 100 Mbps của cổng TP đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 100 Mbps

Tắt

Liên kết 100 Mbps của cổng TP không hoạt động

G1 đến G2 (10/100/1000M)

Vàng

Bật

Liên kết 10/100Mbps của cổng G1 đến G2 đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 10/100Mbps

Tắt

Liên kết 10/100Mbps của cổng G1 đến G2 không hoạt động.

G1 đến G2 (1000M)

Xanh

Bật

Liên kết 1000 Mbps của cổng G1 đến G2 đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 1000 Mbps

Tắt

Liên kết 1000 Mbps của cổng G1 đến G2 không hoạt động

PoE+

Vàng

Bật

Cổng PoE được kết nối với thiết bị PoE, sử dụng chuẩn 802.3af

Tắt

Không có đầu ra nguồn PoE

Xanh

Bật

Cổng PoE được kết nối với thiết bị PoE, sử dụng chuẩn 802.3at

Tắt

Không có đầu ra nguồn PoE

Đỏ

Bật

Lỗi nguồn PoE:

- Một lần/giây: Lỗi phát hiện PoE

- Hai lần/giây: đoản mạch, quá tải hoặc quá nhiệt

Tắt

-

Thông số kỹ thuật của dòng EDS-P510A-8PoE

Công nghệ

Tiêu chuẩn

IEEE 802.3af/at cho cấp nguồn qua Ethernet,

IEEE 802.3 cho 10BaseT,

IEEE 802.3u cho 100BaseT(X) và 100Base FX,

IEEE 802.3ab cho 1000BaseT(X),

IEEE 802.3z cho 1000BaseSX/LX/LHX/ZX,

IEEE 802.3x để kiểm soát luồng,

IEEE 802.1D cho Giao thức Spanning Tree,

IEEE 802.1w cho STP nhanh,

IEEE 802.1Q để gắn thẻ Vlan,

IEEE 802.1p cho lớp dịch vụ,

IEEE 802.1X để xác thực,

IEEE 802.3ad cho cổng trung kế với LACP

Giao thức

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, EtherNet/IP, LLDP, IEEE 1588 PTP, IPv6

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Kiểm soát lưu lượng

Điều khiển luồng IEEE 802.3x, điều khiển luồng áp suất ngược

Chuyển thuộc tính

Hàng đợi ưu tiên

4

Tối đa. Số lượng Vlan có sẵn

64

Phạm vi ID Vlan

VID 1 tới 4094

Nhóm IGMP

256

Giao diện

Cổng RJ45

Tốc độ đàm phán tự động 10/100BaseT(X) hoặc 10/100/1000BaseT(X)

Cổng cáp quang

Khe cắm 100/1000BaseSFP

Cổng điều khiển

RS-232 (RJ45)

Đèn LED

PWR1, PWR2, FAULT, 10/100M (TP port), G1/G2 (Gigabit port), MSTR/HEAD, CPLR/TAIL, PoE+

Dip Switch

Vòng Turbo, Master, Coupler, Dự trữ

Liên hệ báo động

Hai đầu ra rơle có khả năng mang dòng điện 0,5A @ 48 VDC

Đầu vào kỹ thuật số

Hai đầu vào có cùng mặt đất nhưng được cách ly về điện với thiết bị điện tử

• Đối với trạng thái “1”: +13 đến +30V

• Đối với trạng thái “0”: -30 đến +3V

• Tối đa. dòng điện đầu vào: 8 mA

PoE (mỗi cổng)

Tối đa. Công suất ra

15,4W ở 802.3af, 30W ở 802.3at, 36W ở chế độ năng lượng cao

Điện áp đầu ra

46 đến 57 VDC (phụ thuộc vào nguồn điện bên ngoài)

Tối đa. Output hiện tại

350 mA ở 802.3af, 600 mA ở 802.3at, 720 mA ở chế độ năng lượng cao

Tối đa. Bảo vệ quá tải

850 mA

Nguồn

Điện áp đầu vào

48 VDC (46 đến 50 VDC), đầu vào kép dự phòng

Sự liên quan

Hai khối thiết bị đầu cuối 6 chân có thể tháo rời

Bảo vệ quá tải hiện tại

Present

Bảo vệ phân cực ngược

Present

Tính chất vật lý

Vỏ

Bảo vệ IP30, vỏ kim loại

Kích thước

80.2 × 135 × 105 mm (3.16 × 5.31 × 4.13 in)

Nặng

1030 g

Cài đặt

DIN-Rail, Bộ giá treo tường (bộ tùy chọn)

Môi trường

Nhiệt độ hoạt động

-10 đến 60°C (14 đến 140°F), model tiêu chuẩn

-40 đến 75°C (-40 đến 167°F) đối với model T.

Nhiệt độ bảo quản

-40 đến 85°C (-40 đến 185°F)

Độ ẩm tương đối xung quanh

5 đến 95% (không ngưng tụ)

Độ cao

Lên tới 2000 M (độ cao cao hơn có sẵn theo yêu cầu)

Phê duyệt quy định

An toàn

UL508

Điều khiển giao thông

NEMA TS2

Đường sắt

EN 50121-4

EMI

FCC Part 15, CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD), Cấp 3

EN61000-4-3 (RS), Cấp 3

EN61000-4-4 (EFT), Cấp 3

EN61000-4-5 (Tăng điện), Cấp 3

EN61000-4-6 (CS), Cấp 3

EN61000-4-8

EN61000-4-11

Sốc

IEC60068-2-27

Rơi tự do

IEC60068-2-32

Rung

IEC60068-2-6

Như vậy BKAII đã hướng dẫn các bạn cài đặt nhanh phần cứng dòng Switch EDS-P510A-8PoE hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
