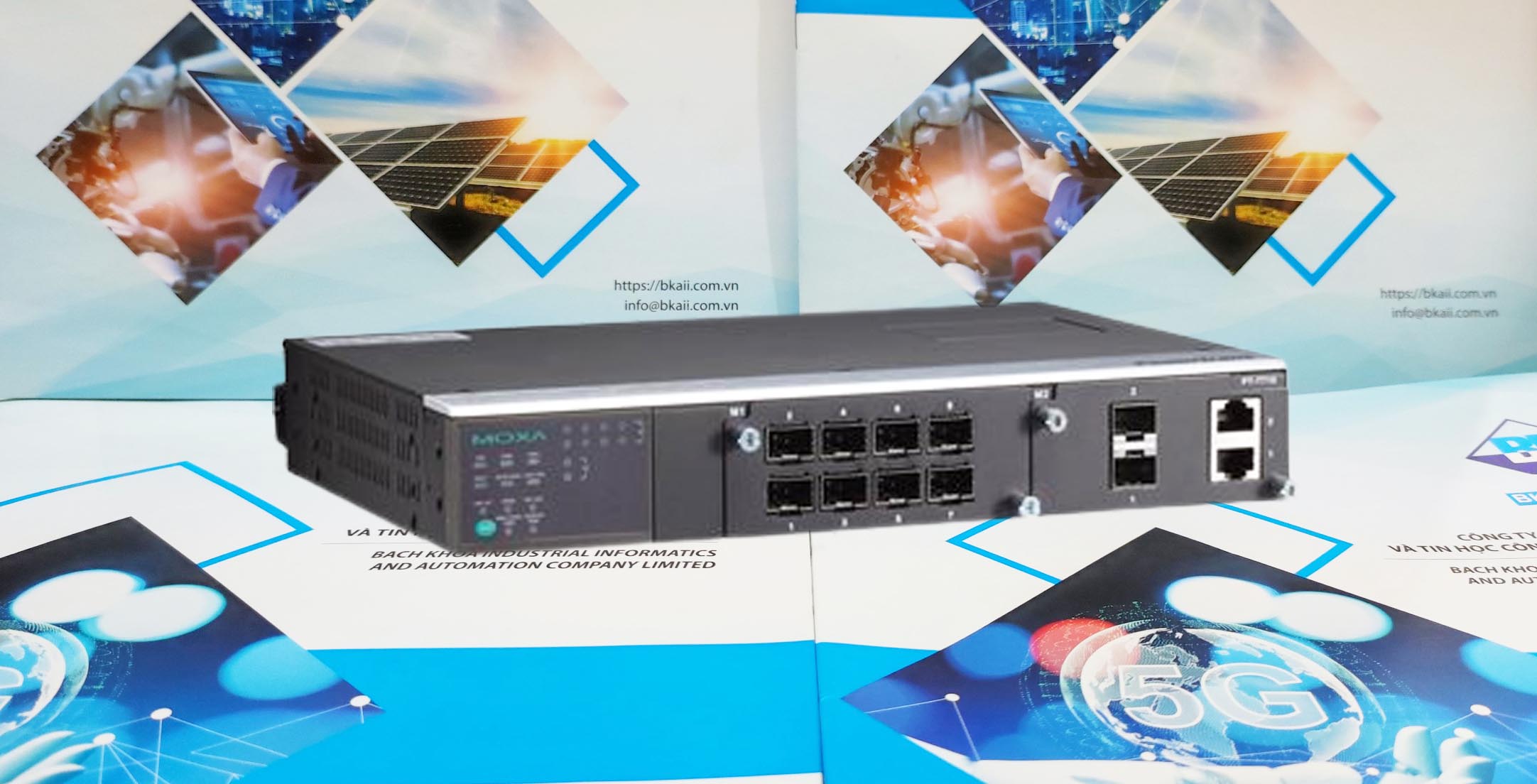

Switch công nghiệp 8+2G-port Layer 2 được quản lý theo tiêu chuẩn theo IEC 61850-3 cho phép cài đặt tối đa 2 cổng Gigabit và 8 cổng Ethernet nhanh hoặc 10 cổng Ethernet nhanh của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam
Danh sách kiểm tra gói hàng
Switch Moxa PowerTrans được vận chuyển cùng với các hạng mục sau.
- 1 switch Moxa PowerTrans
- Hướng dẫn cài đặt phần cứng
- CD-ROM với Hướng dẫn sử dụng và tập tin SNMP MIB
- Tuyên bố bảo hành sản phẩm Moxa
- Cáp cổng giao diện điều khiển RJ45 đến DB9
- Nắp bảo vệ cho các cổng không sử dụng
- 2 tai gắn giá đỡ hoặc tai treo tường
Bố cục bảng điều khiển
1. Đèn LED trạng thái hệ thống
2. Đèn LED chế độ mô-đun giao diện
3. Đèn LED cổng mô-đun giao diện
4. Công tắc nút nhấn để chọn chế độ cho Module giao diện
5. Tên mẫu
6. Mô-đun giao diện Ethernet nhanh
7. Mô-đun giao diện Gigabit Ethernet
8. Cổng Console nối tiếp
9. Khối đầu cuối 10 chân cho đầu vào nguồn và đầu ra rơle
10. Bộ giá đỡ
11. Bộ giá treo tường

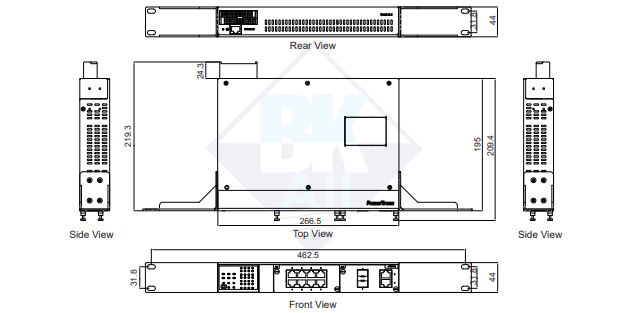

Kích thước (đơn vị = mm)

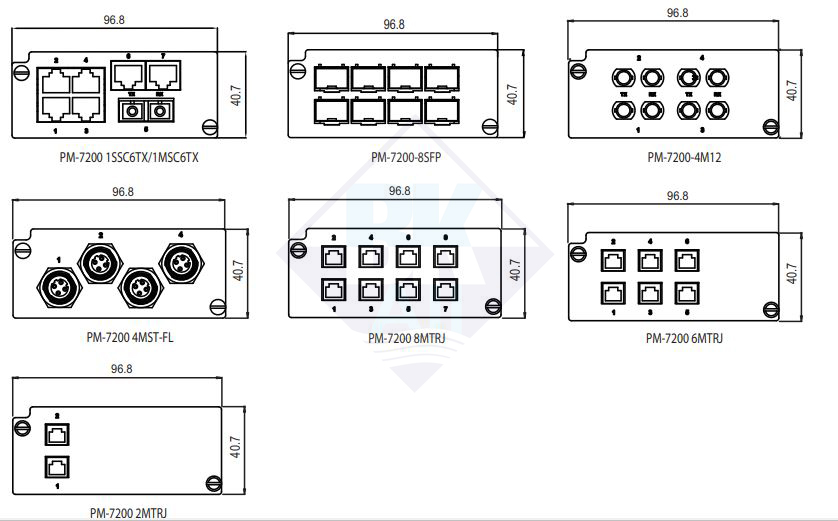

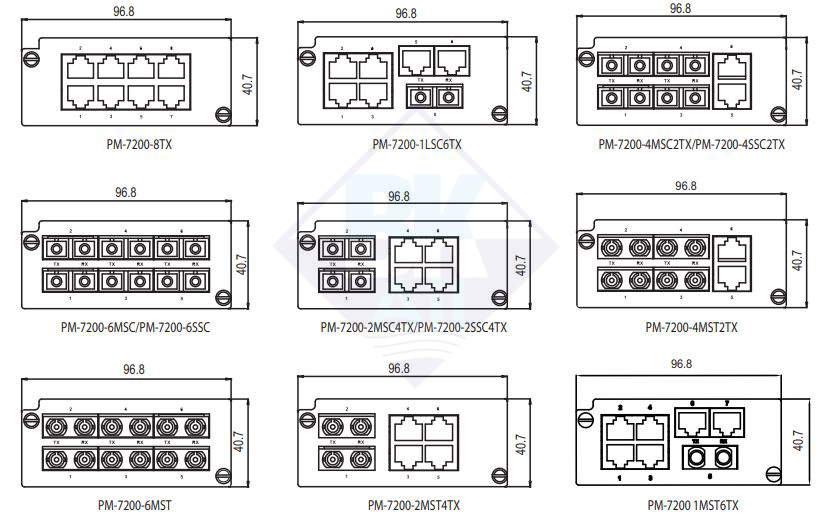

Mô-đun giao diện Ethernet nhanh (cho khe 1)

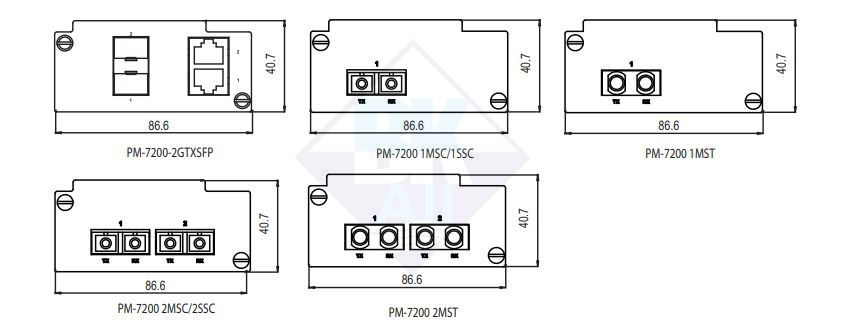

Mô-đun giao diện Gigabit/Fast Ethernet (cho khe cắm 2)

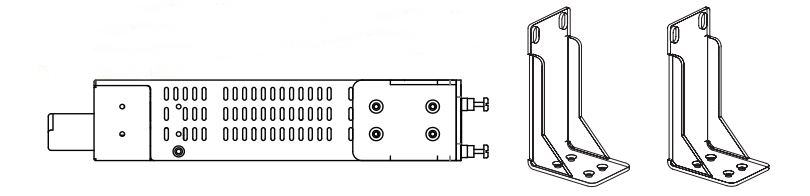

Gắn giá đỡ
Sử dụng bốn vít để gắn công tắc PT vào giá tiêu chuẩn

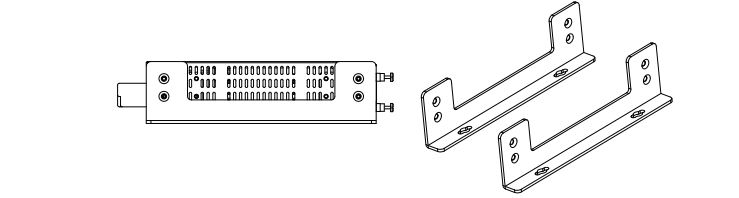

Gắn tường
Sử dụng bốn vít để gắn công tắc PT vào bộ giá treo tường Moxa.
Yêu cầu về hệ thống dây điện
Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây switch Moxa PowerTrans của bạn. Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.
Nối đất Công tắc Moxa PowerTrans
Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị
Đi dây điện đầu vào

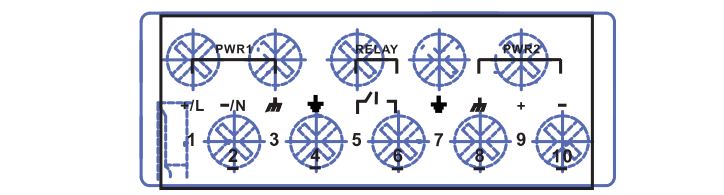

Dòng switch PT-7710 hỗ trợ các bộ nguồn dự phòng kép (chỉ cấp nguồn DC): VDC "Bộ nguồn 1 (PWR1)" và "Bộ nguồn 2 (PWR2)" hoặc VAC "Bộ nguồn (PWR1)". Các kết nối cho PWR1, PWR2 và RELAY được đặt trên khối thiết bị đầu cuối. Hình ảnh mặt trước của đầu nối khối đầu cuối được hiển thị bên dưới.

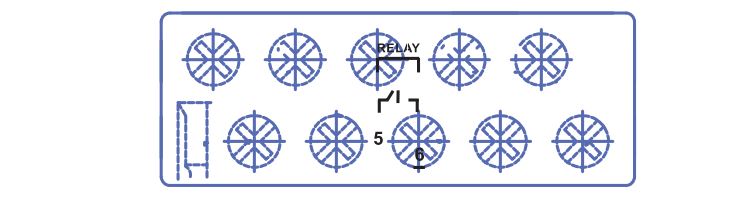

Đấu dây tiếp điểm rơle
Mỗi switch PT có một đầu ra rơle. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối
LỖI: Tiếp điểm rơle của đầu nối khối đầu cuối 10 chân được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Hai dây được gắn vào các tiếp điểm của RELAY tạo thành một mạch hở khi một sự kiện do người dùng định cấu hình được kích hoạt. Nếu sự kiện do người dùng định cấu hình không xảy ra, mạch RELAY sẽ bị đóng

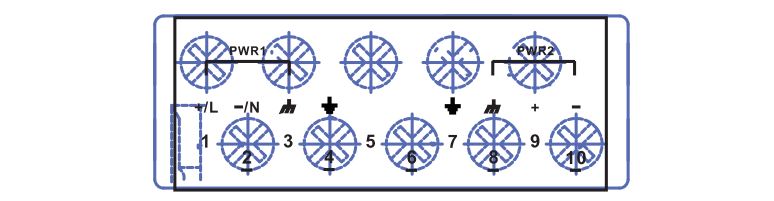

Đi dây các đầu vào nguồn dự phòng
Mỗi switch PT có hai bộ đầu vào nguồn: đầu vào nguồn 1 và đầu vào nguồn 2
Bước 1: Chèn dây DC dương/âm bộ kép vào các đầu PWR1 và PWR2 (+ → chân 1, 9, - → chân 2, 10). Hoặc cắm dây L/N AC vào các đầu cuối PWR1 (L → chân 1, N → chân 2).
Bước 2: Để giữ cho dây DC hoặc AC không bị lỏng, hãy sử dụng tuốc nơ vít để vặn chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây
Đèn báo LED
Mặt trước của switch PT chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới
| LED | Màu | Trạng thái | Mô tả |
| Đèn LED hệ thống | |||
| STATE/Trạng thái | Xanh | Bật | Hệ thống đã vượt qua kiểm tra tự chẩn đoán khi khởi động và sẵn sàng chạy |
| Nháy | Hệ thống đang trải qua quá trình kiểm tra tự chẩn đoán | ||
| Đỏ | Bật | Tự chẩn đoán lỗi hệ thống khi khởi động | |
| PWR1 | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn của mô-đun chính PWR1 |
| Tắt | Nguồn không được cung cấp cho đầu vào nguồn PWR1 của mô-đun chính. | ||
| PWR1 | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn PWR2 của mô-đun chính |
| Tắt | Nguồn không được cung cấp cho đầu vào nguồn PWR2 của mô-đun chính. | ||
| FAULT/Lỗi | Đỏ | Bật | Cảnh báo PORT tương ứng được bật và sự kiện do người dùng định cấu hình đã được kích hoạt. |
| Tắt | Cảnh báo PORT tương ứng được bật và sự kiện do người dùng định cấu hình chưa được kích hoạt hoặc cảnh báo PORT tương ứng bị tắt | ||
| MSTR/HEAD | Xanh | Bật | Switch PT này được đặt làm Master of the Turbo Ring hoặc Head của Turbo Chain. |
| Nháy | Switch PT đã trở thành Ring Master của Turbo Ring, hoặc Head của Turbo Chain, sau khi Turbo Ring hoặc Turbo Chain ngừng hoạt động | ||
| Tắt | Switch PT không phải là Chủ của Vòng Turbo này hoặc được đặt làm Thành viên của Chuỗi Turbo. | ||
| CPLR/TAIL | Xanh | Bật | Khi switch PT này được bật để tạo đường dẫn dự phòng hoặc được đặt làm Đuôi của Chuỗi Turbo |
| Nháy | Chuỗi Turbo ngừng hoạt động. | ||
| Tắt | Công tắc PT này đã tắt chức năng ghép nối hoặc được đặt làm Thành viên của Chuỗi Turbo | ||
| Chế độ đèn LED | |||
| LNK/ACT | Xanh | Bật | Liên kết của cổng mô-đun tương ứng đang hoạt động. |
| Nháy | Dữ liệu của cổng mô-đun tương ứng đang được truyền đi | ||
| Tắt | Liên kết của cổng mô-đun tương ứng không hoạt động | ||
| SPEED/Tốc độ | Xanh | Tắt | Dữ liệu của cổng mô-đun tương ứng đang được truyền ở tốc độ 10 Mbps. |
| Bật | Dữ liệu của cổng mô-đun tương ứng đang được truyền ở tốc độ 100 Mbps | ||
| Nháy | Dữ liệu của cổng mô-đun tương ứng đang được truyền ở tốc độ 1000 Mbps | ||
| FDX/HDX | Xanh | Bật | Dữ liệu của cổng mô-đun tương ứng đang được truyền ở chế độ song công hoàn toàn |
| Tắt | Dữ liệu của cổng mô-đun tương ứng đang được truyền ở chế độ bán song công | ||
| RING/CHAIN PORT | Xanh | Bật | Cổng của mô-đun tương ứng là cổng vòng hoặc cổng chuỗi của switch PT này |
| Tắt | Cổng của mô-đun tương ứng không phải là cổng vòng hoặc cổng chuỗi của switch PT này | ||
| COUPLER PORT | Xanh | Bật | Cổng của mô-đun tương ứng là cổng khớp nối của switch PT này |
| Tắt | Cổng của mô-đun tương ứng không phải là cổng ghép nối của switch PT này | ||
* Khe cắm 2 (M2) được sử dụng chủ yếu cho các mô-đun Gigabit. Nếu các mô-đun 100BaseFX được sử dụng trong Khe 2 (M2), thì các mô-đun đó sẽ không hỗ trợ “Lỗi Far End”. Đèn LED chỉ báo Link/ACT sẽ ở trạng thái “Xanh lục (BẬT)” khi rút cáp Fiber TX
Thông số kỹ thuật
| Công nghệ | |
| Tiêu chuẩn | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1D, 802.1W, 802.1Q, 802.1p, 802.1X, 802.3ad |
| Kiểm soát lưu lượng | Điều khiển lưu lượng IEEE 802.3x, điều khiển lưu lượng áp suất ngược |
| Giao diện | |
| Ethernet nhanh | Khe 1 (M1) cho bất kỳ sự kết hợp nào của mô-đun fast Ethernet 4-,6-, 7- hoặc 8 cổngPM-7200 với 10/100BaseT(X)(giao diện TP/M12) hoặc 100BaseFX (đầu nối SC/ST), hoặc 100BaseSFP; Khe 2 (M2) cho mô-đun giao diện 1 hoặc 2 cổng với 100BaseFX (đầu nối SC/ST) |
| Mạng Ethernet tốc độ cao | Khe cắm 2 (M2) cho mô-đun kết hợp Ethernet PM-7200 Gigabit 2 cổng với các khe cắm 100/1000BaseT(X) hoặc1000BaseSFP (Khe cắm 2 không hỗ trợ 10M FDX/HDX) |
| Bảng điều khiển | RS-232 (RJ45) |
| Đèn LED chỉ báo hệ thống | STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| Chế độ đèn LED | LNK/ACT, FDX/HDX, RING/CHAIN PORT, COUPLER PORT, SPEED |
| Liên hệ báo động | Một đầu ra rơle với khả năng mang dòng điện 3A @ 30 VDC hoặc 3A @ 240 VAC |
| Cáp quang (100BaseFX) | |
| Khoảng cách |
Đa chế độ 0 đến 5 km, 1300 nm (50/125μm, 800 MHz*km) 0 đến 4 km, 1300 nm (62,5/125μm, 500 MHz*km) Chế độ đơn 0 đến 40 km, 1310 nm (9/125μm, 3,5 PS/(nm*km)) |
| Tối thiểu Đầu ra TX | Đa chế độ: -20dBm; chế độ đơn: -5dbm |
| Tối đa. Đầu ra TX | Đa chế độ: -10dBm; chế độ đơn: 0dbm |
| Độ nhạy RX | Đa chế độ: -32dBm; chế độ đơn: -34dbm |
| Nguồn | |
| Điện áp đầu vào | 24/48 VDC (9 đến 60 V), hoặc 110/220 VDC/VAC (88 đến 300 VDC và 85 đến 264 VAC) |
| Đầu vào hiện tại |
Tối đa. 0,81A @ 24VDC Tối đa. 0,42A @ 48 VDC Tối đa. 0,17/0,10 @ 110/220 VDC Tối đa. 0,20/0,12 @ 110/220 VAC |
| Tính chất vật lý | |
| Vỏ | Bảo vệ IP 30, vỏ kim loại |
| Kích thước | 266.7 x 44 x 195 mm (10.5 x 1.73 x 7.68 in.) |
| Nặng | 2200g |
| Phê duyệt quy định | |
| Nhiệt độ hoạt động. |
-40 đến 85°C (-40 đến 185°F) Bắt đầu lạnh. 100 VAC ở -40°C |
| Nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối xung quanh. | 5 đến 95% (không ngưng tụ) |
| Phê duyệt quy định | |
| An toàn | EN60950-1 |
| Tự động hóa điện | IEC 61850-3, IEEE 1613 |
| Giao thông đường bộ | NEMA TS2 |
| Giao thông đường sắt | EN50121-4 |
| EMI | FCC Part 15, CISPR (EN55022) class A |
Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng phần cứng switch PT-7710 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
