Hướng dẫn cài đặt phần cứng switch công nghiệp EDS-305 hãng Moxa

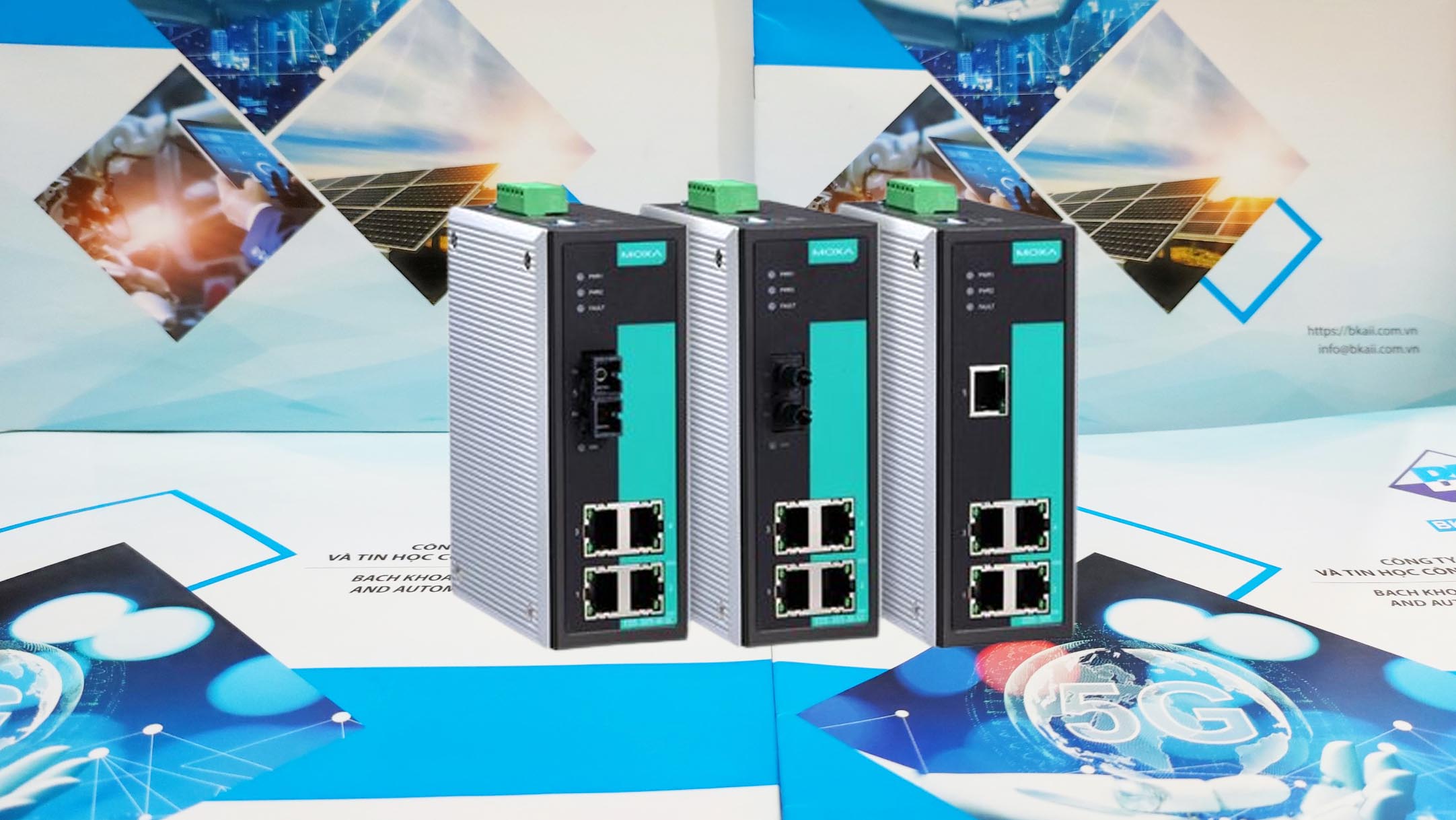

EDS-305 Switch công nghiệp 5 cổng Ethernet hỗ trợ 5 cổng tốc độ 10/100BaseT(X) Ports (RJ45 connector) của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam

EtherDevice™ EDS-305 của Moxa là bộ chuyển mạch Ethernet thông minh cung cấp giải pháp kinh tế cho kết nối Ethernet của bạn. Là một phần bổ sung, chức năng cảnh báo thông minh tích hợp giúp người bảo trì hệ thống theo dõi tình trạng mạng Ethernet. EDS-305 có phạm vi nhiệt độ hoạt động rộng từ -40 đến 75°C và được thiết kế để chịu được mức độ rung và sốc cao. Thiết kế phần cứng chắc chắn giúp cả hai model trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể chịu được các ứng dụng công nghiệp quan trọng và tuân thủ các Tiêu chuẩn FCC và CE

Trong Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm từ viết tắt cho Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mục sau.

• Switch Moxa EtherDevice™
• Hướng dẫn cài đặt phần cứng
• Tập sách bảo hành sản phẩm của Moxa
• Nắp bảo vệ cho các cổng không sử dụng

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 10/100BaseT(X) (RJ45), 100BaseFX (chế độ SC/ST, Multi/Single)
• IEEE802.3/802.3u/802.3x
• Loại quy trình chuyển mạch Store and Forward, với 1024 mục địa chỉ
• 10/100M, Full/Half-Duplex, tự động cảm biến MDI/MDIX

Độ tin cậy cấp công nghiệp

• Mất điện, báo động ngắt cổng bằng đầu ra rơle
• Đầu vào nguồn DC kép dự phòng

Thiết kế chắc chắn

• Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc hoạt động kéo dài nhiệt độ từ -40 đến 75°C cho model “-T”
• IP30, vỏ có độ bền cao chắc chắn
• Khả năng gắn DIN-rail hoặc bảng điều khiển

Nguồn điện cho sản phẩm này dự kiến sẽ được cung cấp bởi Bộ nguồn ListedPower, với đầu ra được đánh dấu LPS và được định mức cung cấp 12 đến 48 VDC ở mức tối đa 0,6A. Nên sử dụng giắc cắm DC với bộ LPS được định mức để cung cấp 12 đến 48 VDC ở mức tối thiểu 1,1A. Sản phẩm không được tháo rời bởi người vận hành hoặc nhân viên bảo trì

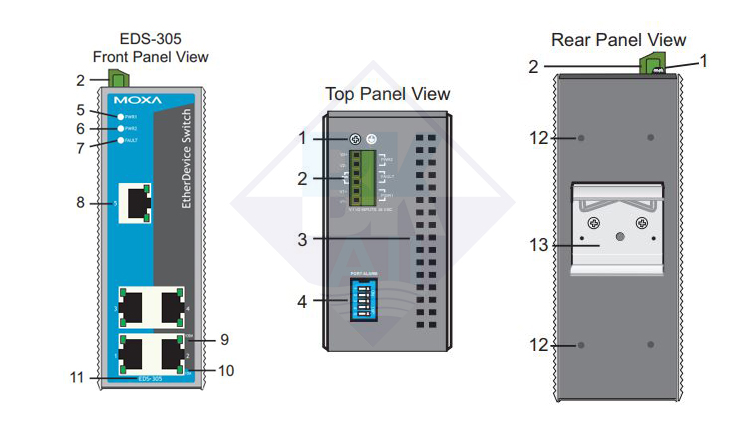

Bố cục bảng điều khiển

1. Vít nối đất

2. Khối đầu cuối cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc DIP

5. Nguồn điện đầu vào LED PWR1

6. Nguồn điện đầu vào LED PWR2

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Lỗ bắt vít cho bộ giá treo tường

13. Bộ thanh ray DIN

Bố cục bảng điều khiển (loại SC)

Bề ngoài của EDS-305-S-SC giống hệt với EDS-305-M-SC

1. Vít nối đất

2. Khối đầu cuối cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc DIP

5. Nguồn điện đầu vào LED PWR1

6. Nguồn điện đầu vào LED PWR2

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Cổng 100BaseFX

13. Đèn LED 100 Mbps của cổng FX

14. Lỗ bắt vít cho bộ giá treo tường

15. Bộ thanh ray DIN

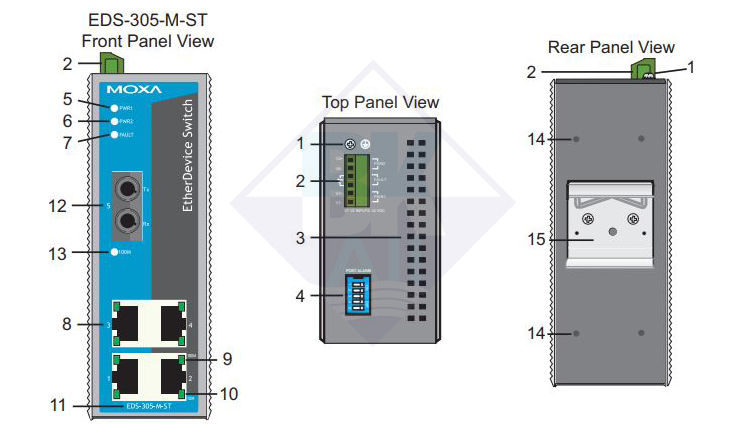

Bố cục bảng điều khiển (loại ST)

1. Vít nối đất

2. Khối đầu cuối cho đầu vào nguồn PWR1/PWR2 và đầu ra rơle

3. Lỗ tản nhiệt

4. Công tắc DIP

5. Nguồn điện đầu vào LED PWR1

6. Nguồn điện đầu vào LED PWR2

7. Đèn LED báo lỗi

8. Cổng 10/100BaseT(X)

9. Đèn LED 100 Mbps của cổng TP

10. Đèn LED 10 Mbps của cổng TP

11. Tên mẫu

12. Cổng 100BaseFX

13. Đèn LED 100 Mbps cho cổng FX

14. Lỗ bắt vít cho bộ giá treo tường

15. Bộ thanh ray DIN

16. Đèn LED 100 Mbps cho cổng FX 7

17. Đèn LED 100 Mbps cho cổng FX 8

18. Đèn LED 100 Mbps cho cổng FX 9

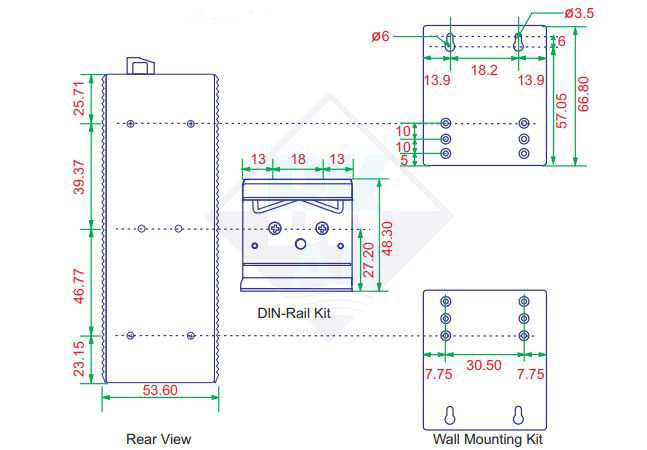

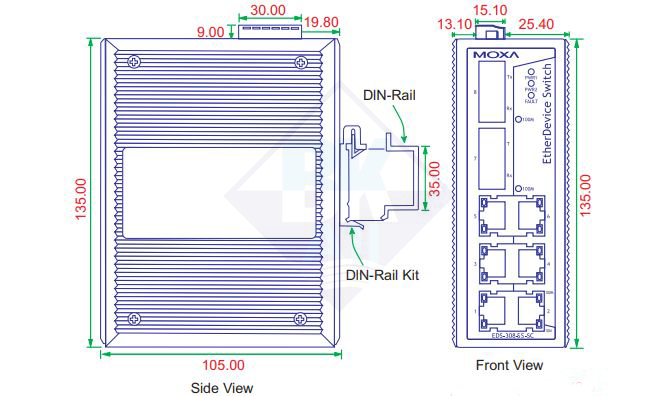

Kích thước lắp đặt (đơn vị = mm)

Gắn DIN-rail

Tấm gắn thanh ray DIN bằng nhôm phải được cố định vào mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn thanh ray DIN, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên, như minh họa trong hình bên dưới

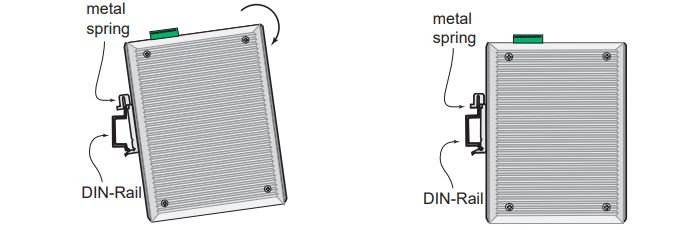

Bước 1: Lắp đầu DIN-rail vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận gắn DIN-rail sẽ khớp vào vị trí như hình bên dưới

Để tháo EDS khỏi DIN-rail, chỉ cần đảo ngược Bước 1 và 2 ở trên.

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới

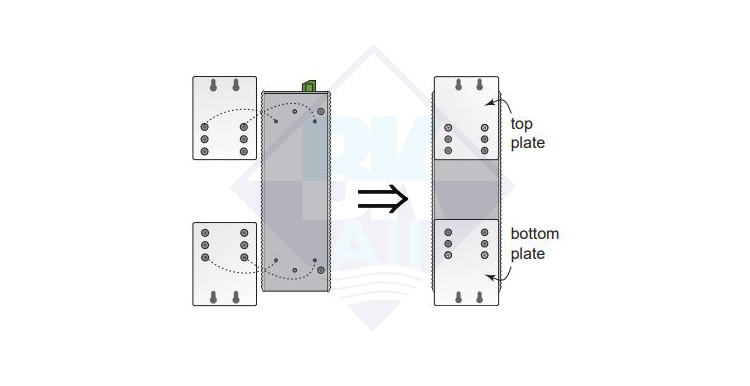

Bước 1: Tháo tấm gắn ray DIN bằng nhôm ra khỏi bảng phía sau của EDS, sau đó gắn các tấm gắn tường như minh họa trong sơ đồ bên dưới.

Bước 2: Để gắn EDS lên tường cần có 4 ốc vít. Sử dụng công tắc có gắn tấm gắn tường làm hướng dẫn để đánh dấu vị trí chính xác của 4 ốc vít. Đầu của vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm.

Trước khi siết vít vào tường, hãy đảm bảo kích thước đầu vít và chuôi vít phù hợp bằng cách lắp vít vào một trong các lỗ hình lỗ khóa của Tấm Gắn Tường. Không vặn hết vít chừa khoảng 2 mm để có chỗ trượt bảng giá treo tường giữa tường và vít

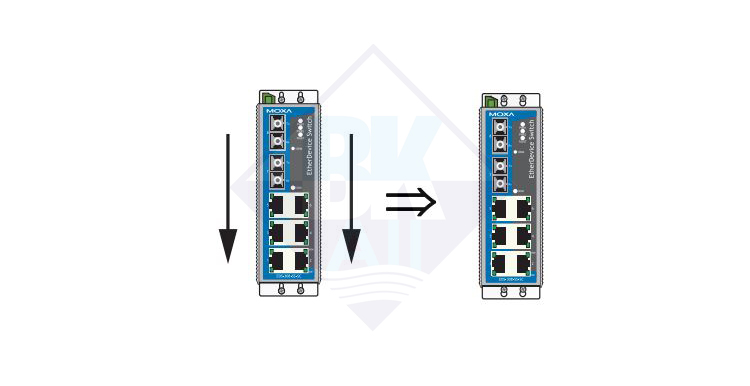

Bước 3: Sau khi các vít đã được cố định vào tường, hãy lắp bốn đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ định. Siết chặt bốn vít để tăng độ ổn định

Thông tin ATEX

1. Số chứng nhận DEMKO 09 ATEX 0812123X

2. Phạm vi nhiệt độ xung quanh (-40°C ≤ Tamb ≤ 75°C)

3. Chuỗi chứng nhận (Ex nC nL IIC T4)

4. Các tiêu chuẩn được đề cập ( EN60079-0:2006, EN60079-15:2005)

5. Điều kiện sử dụng an toàn:

• Thiết bị Giao tiếp Ethernet phải được lắp trong vỏ bọc IP54 và được sử dụng trong khu vực có mức độ ô nhiễm không quá 2 như được xác định bởi IEC60664-1.
• Phải sử dụng dây dẫn 4mm2 khi sử dụng kết nối với vít nối đất bên ngoài.
• Phải sử dụng dây dẫn phù hợp để sử dụng ở nhiệt độ môi trường xung quanh 93°C cho Đầu nối Nguồn điện. Phải có biện pháp ngăn ngừa việc vượt quá điện áp danh định do nhiễu quá độ lớn hơn 40 %.

Yêu cầu nối dây

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi nguồn điện đã bị tắt hoặc khu vực được xác định là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp hiển thị trên nhãn loại. Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ IEC950/ EN60950/VDE0805

Việc thay thế các bộ phận có thể làm giảm tính phù hợp đối với Loại I, Phân khu 2 và Vùng 2. Các thiết bị này phải được cung cấp bởi nguồn SELV như được xác định trong Chỉ thị Điện áp Thấp 73/23/EEC và 93/68/EEC

Thiết bị này là loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự)

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính cường độ dòng điện lớn nhất có thể có trên mỗi dây nguồn và dây chung. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Bạn cũng nên chú ý đến các mục sau:

• Sử dụng các đường dẫn riêng để định tuyến dây điện và thiết bị. Nếu đường đi dây nguồn và đường đi dây của thiết bị phải cắt nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau.
• LƯU Ý: Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau phải được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được giữ riêng biệt. Nguyên tắc chung là hệ thống dây điện có đặc tính điện tương tự có thể được bó lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Chúng tôi khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất Switch EtherDevice

Nối đất và định tuyến dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp được nối đất tốt, chẳng hạn như bảng kim loại

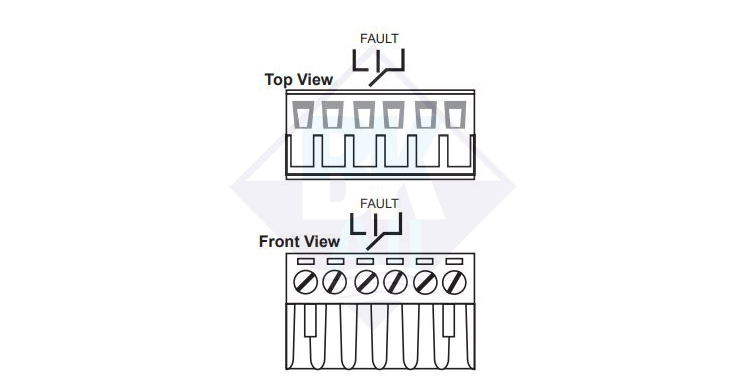

Nối dây liên hệ báo động

Liên hệ báo động bao gồm hai tiếp điểm ở giữa của khối thiết bị đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này chúng tôi giải thích ý nghĩa của 2 tiếp điểm dùng để kết nối Liên hệ báo động

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối vào tiếp điểm Lỗi sẽ bị hở mạch khi: EDS đã mất nguồn từ một trong các đầu vào nguồn DC. Hoặc một trong các cổng mà Công tắc DIP PORT ALARM tương ứng được đặt thành BẬT không được kết nối đúng cách

Nếu cả hai điều kiện này đều không được thỏa mãn thì mạch Lỗi sẽ bị đóng

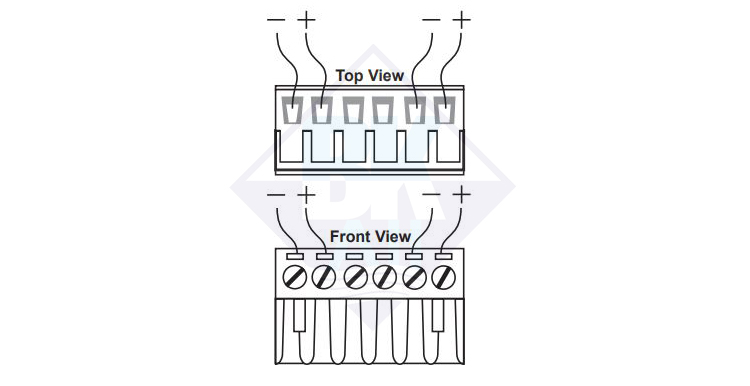

Đấu nối các đầu vào nguồn điện dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Cắm dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít nhỏ có lưỡi phẳng để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Lắp các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối EDS với đầu vào nguồn DC, hãy đảm bảo điện áp nguồn DC ổn định

Kết nối truyền thông

Các mẫu EDS-305 có 4 hoặc 5 cổng Ethernet 10/100BaseT(X) và 1 hoặc 0 (không) 100 cổng quang BaseFX (đầu nối loại SC/ST)

Kết nối cổng Ethernet 10/100BaseT(X)

Các cổng 10/100BaseT(X) nằm ở mặt trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

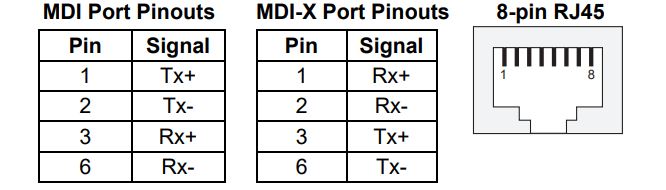

Dưới đây hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (HUB/Switch-type), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên suốt và chéo

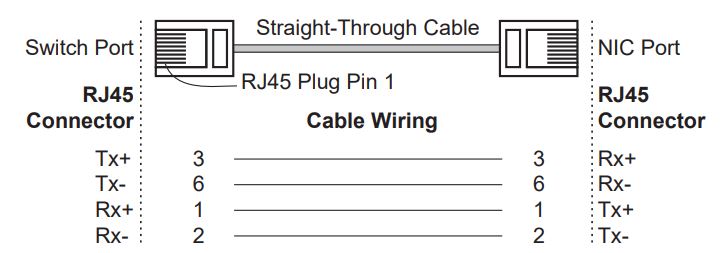

Dây cáp xuyên thẳng từ RJ45 (8 chân) đến RJ45 (8 chân)

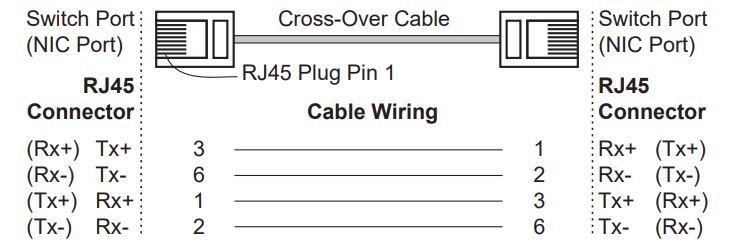

Dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

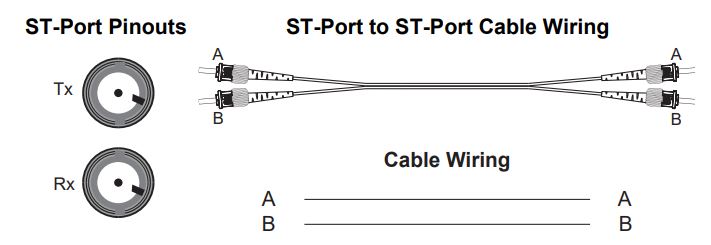

Kết nối cổng Ethernet 100BaseFX

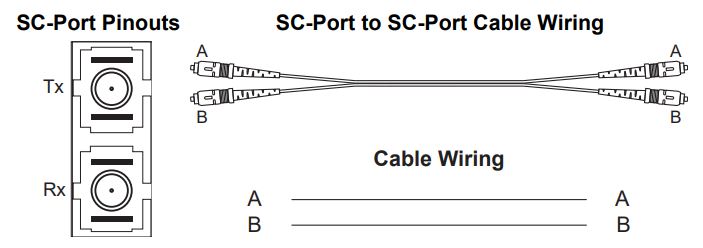

Khái niệm đằng sau cổng và cáp SC/ST khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Ngược lại với tín hiệu điện, tín hiệu quang không cần mạch điện để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I đến thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II đến thiết bị I để truyền song công hoàn toàn.

Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn cho hai cạnh của cùng một đường thẳng bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED Loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào Tia Laser.

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị lỗi, nguồn điện trực tiếp còn lại sẽ đóng vai trò dự phòng và tự động cung cấp tất cả các nhu cầu điện năng của EDS.

Liên hệ báo động

Switch EtherDevice Moxa có một Tiếp điểm cảnh báo nằm ở bảng trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn của Tiếp điểm cảnh báo với hai tiếp điểm giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đấu nối dây tiếp điểm cảnh báo trên trang 8. Một tình huống điển hình là kết nối mạch Lỗi với đèn cảnh báo đặt trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi. Liên hệ báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào các tiếp điểm Lỗi tạo thành mạch hở khi (1) EDS bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà Công tắc DIP PORT ALARM tương ứng được đặt ở vị trí BẬT không được kết nối đúng cách . Nếu cả hai điều kiện này đều không xảy ra thì mạch Lỗi sẽ bị đóng

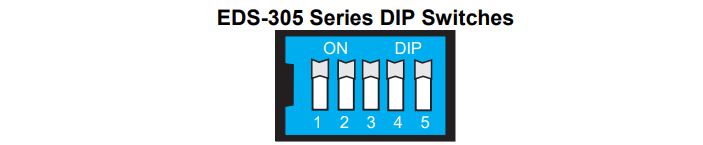

Cài đặt công tắc DIP

ON: Bật cảnh báo PORT tương ứng. Nếu liên kết của cổng bị lỗi, rơle sẽ tạo thành mạch hở và đèn LED báo lỗi sẽ sáng lên.

Tắt: Tắt Cảnh báo PORT tương ứng. Rơle sẽ tạo thành mạch kín và đèn LED báo lỗi sẽ không bao giờ sáng

Đèn LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn LED. Chức năng của mỗi đèn LED được mô tả trong bảng bên dưới

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần chú ý đến loại cáp Ethernet đang được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet

Cổng cáp quang

Các cổng chuyển mạch cáp quang của EDS hoạt động ở tốc độ cố định 100 Mbps và chế độ song công hoàn toàn để mang lại hiệu suất tốt nhất. Các cổng cáp quang được sản xuất tại nhà máy dưới dạng đầu nối SC/ST đa chế độ hoặc đơn chế độ.

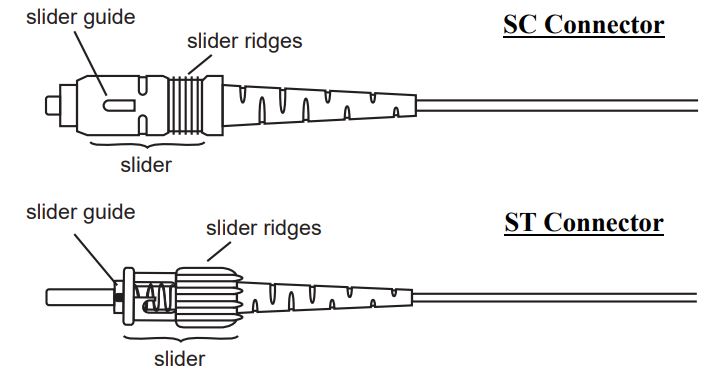

Do đó, bạn nên sử dụng cáp quang có đầu nối SC/ST ở cả hai đầu. Khi cắm đầu nối vào cổng, đảm bảo thanh dẫn hướng được đặt ở vị trí bên phải sao cho vừa khít với cổng

Các cổng cáp quang 100 Mbps là các cổng chuyển mạch và hoạt động như một miền, cung cấp kết nối đường trục băng thông cao hỗ trợ khoảng cách cáp quang dài (lên tới 5 km đối với nhiều chế độ và 15, 40 và 80 km đối với chế độ đơn) cho tính linh hoạt cài đặt

Chức năng tốc độ kép và chuyển đổi

Cổng RJ45 chuyển mạch 10/100 Mbps của EDS tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được cả hai thiết bị hỗ trợ. Tất cả các mẫu của Moxa EtherDevice Switch đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì. Chế độ song công một nửa/hoàn toàn cho các cổng RJ45 đã chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động đàm phán) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền nào được thiết bị đính kèm hỗ trợ

Chuyển đổi, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng chuyển mạch, quyết định lọc hoặc chuyển tiếp gói sẽ được đưa ra. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, giới hạn các gói đó trong một cổng và giúp phần còn lại của mạng không cần phải xử lý chúng. Một gói có địa chỉ đích trên một đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác nếu không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói multi-cast không thường xuyên) được chuyển tiếp đến tất cả các cổng.

EDS hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói tin xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng lớn trên mạng

Chuyển đổi và học địa chỉ

EDS có một bảng địa chỉ có thể chứa tới 1K địa chỉ nút, điều này làm cho nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất sẽ bị xóa để thay thế cho các địa chỉ mới hơn, địa chỉ được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật lại nguồn

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của EDS đều hỗ trợ độc lập khả năng tự động đàm phán về tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi cùng lúc, các nút khác đang hoạt động ở tốc độ 100 Mbps.

Quá trình tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps hoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10 Mbps hoặc 100 Mbps.

Nếu cổng Ethernet EDS RJ45 được kết nối với thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3u

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dugnj sản phẩm EDS-305 hãng Moxa/ Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
