PT-7528 Switch công nghiệp 28-port Layer 2 theo tiêu chuẩn IEC 61850-3 của hãng Moxa - Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam

Danh sách kiểm tra gói hàng

Switch Moxa PowerTrans được vận chuyển cùng với các hạng mục sau.

•1 Bộ chuyển mạch Moxa PowerTrans

•Cáp USB (Đầu đực loại A sang đầu đực Loại B)

•Nắp bảo vệ cho các cổng không sử dụng

•2 tai rackmount

•CD-ROM với hướng dẫn sử dụng và tập tin SNMP MIB

•Hướng dẫn cài đặt phần cứng

•Phiếu bảo hành

Bố cục bảng điều khiển

1. Đèn LED trạng thái hệ thống

2. Đèn LED cổng Ethernet

3. Cổng Fast Ethernet và đèn LED cổng

4. Khe Gigabit SFP

5. Cổng bảng điều khiển USB

6. Khối đầu cuối 10 chân cho đầu vào nguồn và đầu ra rơle

7. Bộ giá đỡ

8. Vít nối đất

9. Cổng lưu trữ USB (ABC-02-USB-T)

10. Nút đặt lại

Lưu ý: Model hiển thị ở trên là PT-7528-20MST-4TX-4GSFP-HV. Đối với các kiểu máy khác, cách bố trí các cổng Ethernet là khác nhau

Kích thước; đơn vị = mm (in)

Gắn giá đỡ

Sử dụng sáu vít để gắn công tắc PT vào giá tiêu chuẩn.

Bộ giá đỡ

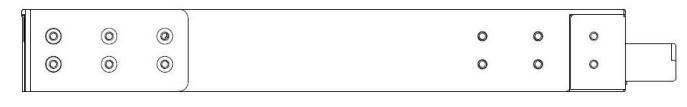

PT-7528 Mặt bên

Có thể đặt thêm hai tai gắn giá đỡ như một tùy chọn. Sử dụng chúng để cố định phía sau khung máy trong môi trường rung động cao

Yêu cầu về hệ thống dây điện

  • Đảm bảo rút dây nguồn trước khi lắp đặt và/hoặc đấu dây Công tắc Moxa PowerTrans của bạn.
  • Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.
  • Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Nối đất switch Moxa PowerTrans

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị.

Đi dây điện đầu vào

Switch PT-7528 hỗ trợ bộ nguồn dự phòng kép: Bộ nguồn 1 (PWR1) và Bộ nguồn 2 (PWR2). Các kết nối cho PWR1, PWR2 và RELAY được đặt trên khối thiết bị đầu cuối. Hình ảnh mặt trước của các đầu nối khối đầu cuối được hiển thị bên dưới.

Đấu dây tiếp điểm rơle

Mỗi switch PT-7528 cung cấp hai loại đầu ra rơle, theo tùy chọn của người dùng. Xem bên dưới để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối

Trạng thái tiếp xúc bình thường mà không cần cấp nguồn cho thiết bị

Tiếp điểm rơle được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Hai dây được gắn vào các chân của rơ le. PT-7528 cung cấp các mạch đóng bình thường và mở bình thường theo tùy chọn của người dùng. Để biết định nghĩa về chân, hãy tham khảo bảng bên dưới

Kết nối chân rơle Trạng thái bật nguồn Kích hoạt sự kiện
Chân 4 và 6 Mạch kín Mạch hở
Chân 4 và 6 Mạch hở Mạch kín

Đi dây các đầu vào nguồn dự phòng

Mỗi công tắc PT có hai bộ đầu vào nguồn: đầu vào nguồn 1 và đầu vào nguồn 2

Bước 1: Cắm dây DC dương/âm bộ kép vào các đầu PWR1 và PWR2 ((+ -> pins 1, 7; – -> pins 3, 9) hoặc cắm dây AC L/N vào các đầu PWR1 và PWR2 (L -> pins 1, 7; N -> pins 3, 9)

Bước 2: Để giữ cho dây DC hoặc AC không bị lỏng, hãy sử dụng tuốc nơ vít để vặn chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.

Cổng Ethernet

Cáp xoắn đôi RJ45 Fast Ethernet

Bộ chuyển mạch sê-ri PT-7528 được trang bị một số cổng 10/100BaseTX để kết nối với cáp CAT-5 STP tiêu chuẩn có đầu nối đực RJ45.

Bộ chuyển mạch sê-ri PT-7528 có các chức năng tự động đàm phán, tự động phân cực và tự động chuyển đổi chéo. Đối với các ứng dụng trong môi trường có EMC cao, chúng tôi khuyên bạn nên sử dụng cáp xoắn đôi có vỏ bọc để tránh nhiễu EMC nhằm duy trì sự tuân thủ với tiêu chuẩn IEEE 1613.

Cáp Gigabit Ethernet 1000BaseTX

Chuẩn IEEE 802.3ab Gigabit Ethernet xác định giao tiếp Ethernet 1000 Mbps trên khoảng cách lên tới 100 mét bằng cách sử dụng tất cả 4 cặp trong cáp xoắn đôi không có vỏ bọc cân bằng loại 5 (hoặc cao hơn). Để biết hướng dẫn đi dây, các nhà thiết kế và tích hợp hệ thống nên tham khảo tiêu chuẩn đi dây TIA/EIA-568-A của Hiệp hội Công nghiệp Viễn thông (TIA) tiêu chuẩn mô tả các thông số kỹ thuật hiệu suất cáp tối thiểu cần thiết để Gigabit Ethernet hoạt động đúng cách. Để đảm bảo truyền dữ liệu đáng tin cậy, không có lỗi, các đường dẫn truyền thông mới và có sẵn phải được kiểm tra để tuân thủ TIA/EIA-568-A.

  • Chiều dài cáp dữ liệu phải càng ngắn càng tốt, lý tưởng nhất là chiều dài 3 m (10 ft). Cáp dữ liệu đồng không nên được sử dụng cho thông tin liên lạc giữa các tòa nhà.
  • Không nên chạy song song cáp nguồn và cáp dữ liệu trong khoảng cách xa và nên lắp đặt trong các ống dẫn riêng biệt. Cáp nguồn và cáp dữ liệu phải giao nhau ở góc 90° khi cần thiết để giảm khớp nối cảm ứng.
  • Tùy chọn, có thể sử dụng cáp có vỏ bọc/sàng lọc. Tấm chắn cáp phải được nối đất tại một điểm duy nhất để tránh tạo ra các vòng nối đất

Kết nối bảng điều khiển USB

Dòng PT-7528 có một cổng bảng điều khiển USB (đầu nối loại B), nằm ở bảng trên cùng. Sử dụng cáp USB (được cung cấp trong gói sản phẩm) để kết nối cổng bảng điều khiển của PT-7528 với cổng USB của PC và cài đặt trình điều khiển USB (có sẵn trong CD phần mềm) trên PC của bạn. Sau đó, bạn có thể sử dụng chương trình thiết bị đầu cuối bảng điều khiển, chẳng hạn như Trình giả lập thiết bị đầu cuối Moxa PComm, để truy cập tiện ích cấu hình bảng điều khiển của PT-7528.

Sơ đồ chân cổng bảng điều khiển USB (Đầu nối loại B)

Kết nối lưu trữ USB

Dòng PT-7528 có một cổng lưu trữ USB (đầu nối loại A) ở mặt trước. Sử dụng bộ cấu hình sao lưu tự động ABC-02-USB-T của Moxa để kết nối cổng lưu trữ USB của PT-7528 để sao lưu cấu hình, nâng cấp chương trình cơ sở hoặc sao lưu tệp nhật ký hệ thống.

Cài đặt ABC-02-USB

Cắm ABC-02-USB vào cổng lưu trữ USB của dòng Moxa PT-7528. Chúng tôi khuyên bạn nên gắn ABC-02-USB vào tường bằng vít M4

Sơ đồ chân của cổng lưu trữ USB (Đầu nối loại A)

Nút Đặt lại

Nhấn nút Reset/Đặt lại trong năm giây liên tục để tải cài đặt mặc định gốc. Sử dụng một vật nhọn, chẳng hạn như kẹp giấy thẳng hoặc tăm, để nhấn nút Đặt lại. Khi bạn làm như vậy, đèn LED STATE sẽ bắt đầu nhấp nháy khoảng một lần mỗi giây. Tiếp tục nhấn STATE LED cho đến khi nó bắt đầu nhấp nháy nhanh hơn; điều này cho biết rằng nút đã được nhấn trong năm giây và bạn có thể nhả nút Đặt lại để tải cài đặt mặc định của nhà sản xuất

KHÔNG tắt switch khi tải cài đặt mặc định

Đèn báo LED

LED Màu Trạng thái Mô tả
STATE/trạng thái Xanh Bật Hệ thống đã vượt qua kiểm tra tự chẩn đoán khi khởi động và sẵn sàng chạy
Nhấp nháy

• 1 nháy mỗi giây:

Switch đang được đặt lại

• 1 lần nhấp nháy cứ sau 2 giây:

Switch được kết nối với ABC-02-USB

Đỏ Bật

Hệ thống tự chẩn đoán không thành công khi khởi động.

• Kiểm tra RAM không thành công / Thông tin hệ thống. Đọc Lỗi / Chuyển đổi Lỗi ban đầu / Lỗi PTP PHY. (+ Đèn MSTR xanh sáng: HW FAIL)

• FW Checksum Fail / Uncompress Fail. (+ Khớp nối xanh sáng: SW FAIL)

FAULT/Lỗi Đỏ Bật

Một trong những tình huống sau tồn tại:

• Tín hiệu tiếp điểm đang mở.

• Không thể tải/lưu ABC.

• Cổng đã bị vô hiệu hóa vì các gói quảng bá và phát đa hướng đầu vào vượt quá giới hạn tốc độ đầu vào.

• Kết nối vòng lặp không chính xác trong một công tắc.

• Kết nối cổng Ring không hợp lệ

Tắt Hệ thống đang hoạt động bình thường
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn của mô-đun chính PWR1
Tắt Nguồn không được cung cấp cho đầu vào nguồn của mô-đun chính PWR1
PWR2 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR2 của mô-đun chính
Tắt Nguồn không được cung cấp cho đầu vào nguồn của mô-đun chính PWR2
MSTR/ Đầu Xanh Bật

Một trong những tình huống sau tồn tại:

• Switch được đặt làm Chủ của Vòng Turbo hoặc là Đầu của Chuỗi Turbo.

• BÀI H.W. Lỗi (+Bật trạng thái và Lỗi nhấp nháy)

Nhấp nháy

Một trong những tình huống sau tồn tại:

• Switch đã trở thành Ring Master của Turbo Ring.

• Switch đã trở thành Đầu của Chuỗi Turbo sau khi Vòng Turbo hoặc Chuỗi Turbo bị hỏng.

• Switch được đặt làm thành viên của Chuỗi Turbo và cổng chuỗi tương ứng bị hỏng

Tắt

Một trong những tình huống sau tồn tại:

• Switch không phải là Master của Turbo Ring này.

• Switch này được đặt làm thành viên của Chuỗi Turbo

CPLR/ ĐUÔI Xanh Bật

Một trong những tình huống sau tồn tại:

• Chức năng ghép nối của switch được kích hoạt để tạo đường dẫn dự phòng.

• Switch được đặt làm Đuôi của Chuỗi Turbo.

• BÀI S.W. Lỗi (+Bật trạng thái và Lỗi nhấp nháy)

Nhấp nháy

Một trong những tình huống sau tồn tại:

• Chuỗi Turbo ngừng hoạt động.

• Switch là thành viên của Chuỗi Turbo và cổng chuỗi tương ứng không hoạt động

Tắt

Một trong những tình huống sau tồn tại:

• Switch này đã tắt chức năng ghép nối.

• Switch này là thành viên của Chuỗi Turbo

FAULT + MSTR/HEAD

+ CPLR/TAIL

Xoay nhấp nháy liên tục ABC-02-USB đang nhập/xuất tệp

STATE + FAULT + MSTR/HEAD

+ CPLR/TAIL

Nhấp nháy 2 lần nhấp nháy mỗi giây: Switch đang được MXview phát hiện/định vị
Cổng 1 đến 24 Xanh Bật Liên kết 100 Mbps của cổng đang hoạt động
Nhấp nháy Dữ liệu đang truyền ở tốc độ 100 Mbps
Tắt Liên kết của cổng không hoạt động
Vàng Bật Liên kết 10 Mbps của cổng đang hoạt động
Nhấp nháy Dữ liệu đang truyền ở tốc độ 10 Mbps
Tắt Liên kết của cổng không hoạt động
M1 Cổng 1 đến 4 Xanh Bật Liên kết tốc độ cao nhất của cổng đang hoạt động
Nhấp nháy Dữ liệu đang truyền ở tốc độ cao nhất
Tắt Liên kết của cổng không hoạt động
Vàng Bật Liên kết không phải tốc độ cao nhất của cổng đang hoạt động
Nhấp nháy Dữ liệu đang truyền ở tốc độ không cao nhất
Tắt Liên kết của cổng không hoạt động

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn

IEEE 802.3 cho 10BaseT

IEEE 802.3u cho 100BaseT(X) và 100BaseFX IEEE 802.3ab cho 1000BaseT(X)

IEEE 802.3z cho 1000BaseX IEEE 802.3x cho Kiểm soát luồng

IEEE 802.1D-2004 cho Giao thức Spanning Tree IEEE 802.1w cho Rapid STP

IEEE 802.1s dành cho Giao thức Cây Nhiều Spanning IEEE 802.1Q dành cho Gắn thẻ VLAN

IEEE 802.1p cho loại dịch vụ IEEE 802.1X cho xác thực

IEEE 802.3ad cho Trunk cổng với LACP

Giao thức

IGMP v1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP

Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, DHCP

Option 66/67/82, EtherNet/IP, Modbus/TCP, LLDP,

IEEE 1588 PTP V2, IPv6, NTP Server/Client, MMS

MIB

MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB,

RMON MIB Groups 1, 2, 3, 9

Kiểm soát lưu lượng Điều khiển lưu lượng IEEE 802.3x, điều khiển lưu lượng áp suất ngược
Giao diện
Ethernet nhanh 10/100BaseT(X) hoặc 100BaseFX (đầu nối SC/ST)
Gigabit Ethernet 10/100/1000BaseT(X), 1000BaseSX/LX/LHX/ZX (khe SFP, đầu nối LC)
Cổng điều khiển Bảng điều khiển nối tiếp USB (đầu nối Loại B)
Cổng lưu trữ Cổng lưu trữ USB (Đầu nối loại A)
Đèn LED chỉ báo hệ thống STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
Liên hệ báo động Một đầu ra rơle với khả năng chịu dòng 3 A @ 30 VDC hoặc 3 A @ 240 VAC
Cáp quang (100BaseFX)
Khoảng cách

Đa chế độ:

0 đến 5 km, 1300 nm (50/125μm, 800 MHz*km)

0 đến 4 km, 1300 nm (62,5/125μm, 500 MHz*km)

Chế độ đơn:

0 đến 40 km, 1310 nm (9/125μm, 3,5 PS/(nm*km))

Tối thiểu Đầu ra TX Đa chế độ: -20 dBm; Chế độ đơn: -5 dbm
Tối đa. Đầu ra TX Đa chế độ: -10 dBm; Chế độ đơn: 0 dbm
Độ nhạy RX Đa chế độ: -32 dBm; Chế độ đơn: -34 dbm
Nguồn
Điện áp đầu vào

WV: 24/48 VDC (18 đến 72 V)

HV: 110/220 VDC/VAC (88 đến 300 VDC và 85 đến 264 VAC)

Đầu vào hiện tại

Tối đa. 1,428 A @ 24 VDC

Tối đa. 0,735 A @ 48 VDC

Tối đa 0,313/0,167 A @ 110/220 VDC 0,586/0,382 A @ 110/220 VAC

Tính chất vật lý
Vỏ Bảo vệ IP40, vỏ kim loại
Kích thước 440 x 44 x 325 mm (17.32 x 1.73 x 12.76 in)
Nặng 4900 g
Cài đặt Gắn tủ rack 19”
Tiêu chuẩn và Chứng nhận
An toàn UL 508
Tự động hóa điện IEC 61850-3, IEEE 1613
Giao thông đường bộ NEMA TS2
Giao thông đường sắt EN 50121-4
EMI FCC Part 15 Subpart B Class A, EN55022 class A
Giới hạn môi trường
Nhiệt độ hoạt động

-40 đến 85°C (-40 đến 185°F)

Bắt đầu lạnh. 100 VAC ở -40°C

Nhiệt độ lưu trữ -40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)

Hướng dẫn lắp giá đỡ

1. Môi trường vận hành tăng cao: Nếu được lắp đặt trong một cụm giá đỡ kín hoặc nhiều thiết bị, nhiệt độ môi trường vận hành của môi trường giá đỡ có thể lớn hơn nhiệt độ xung quanh phòng. Do đó, cần cân nhắc lắp đặt thiết bị trong môi trường tương thích với nhiệt độ môi trường tối đa (Tma) do nhà sản xuất chỉ định.

2. Giảm lưu lượng không khí: Việc lắp đặt thiết bị trong giá phải sao cho lượng lưu lượng không khí cần thiết để thiết bị vận hành an toàn không bị ảnh hưởng.

3. Tải trọng cơ học: Việc lắp đặt thiết bị trên giá phải sao cho không xảy ra tình trạng nguy hiểm do tải trọng cơ học không đồng đều.

4. Quá tải mạch: Cần xem xét việc kết nối thiết bị với mạch nguồn và ảnh hưởng của việc quá tải mạch có thể gây ra đối với hệ thống dây nguồn và bảo vệ quá dòng. Cần xem xét thích hợp các xếp hạng trên bảng tên thiết bị khi giải quyết mối lo ngại này.

5. Nối đất chắc chắn: Nên duy trì nối đất chắc chắn cho thiết bị gắn trên giá đỡ. Cần đặc biệt chú ý đến các kết nối nguồn không phải là kết nối trực tiếp đến mạch nhánh (ví dụ: sử dụng ổ cắm điện).

Tai rackmount có thể được gắn vào phía trước hoặc phía sau của PT-7528

Vị trí truy cập bị hạn chế

• Thiết bị này được thiết kế để sử dụng ở những Địa điểm ra vào hạn chế, chẳng hạn như phòng máy tính, với quyền ra vào giới hạn dành cho cá nhân bảo trì hoặc người dùng đã được hướng dẫn cách xử lý khung kim loại của thiết bị quá nóng đến mức có thể cần được bảo vệ đặc biệt trước khi chạm vào nó. Chỉ nên truy cập vị trí bằng khóa hoặc thông qua hệ thống nhận dạng bảo mật.

• Các bộ phận kim loại bên ngoài của thiết bị này cực kỳ nóng! Trước khi chạm vào thiết bị, bạn phải thực hiện các biện pháp phòng ngừa đặc biệt để bảo vệ tay và cơ thể khỏi bị thương nặng

Bài viết trên BKAII đã cùng các bạn tìm hiểu hướng dẫn cài đặt phần cứng dòng switch PT-7528 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
