Hướng dẫn cài đặt nhanh dòng switch EDS-G308 hãng Moxa

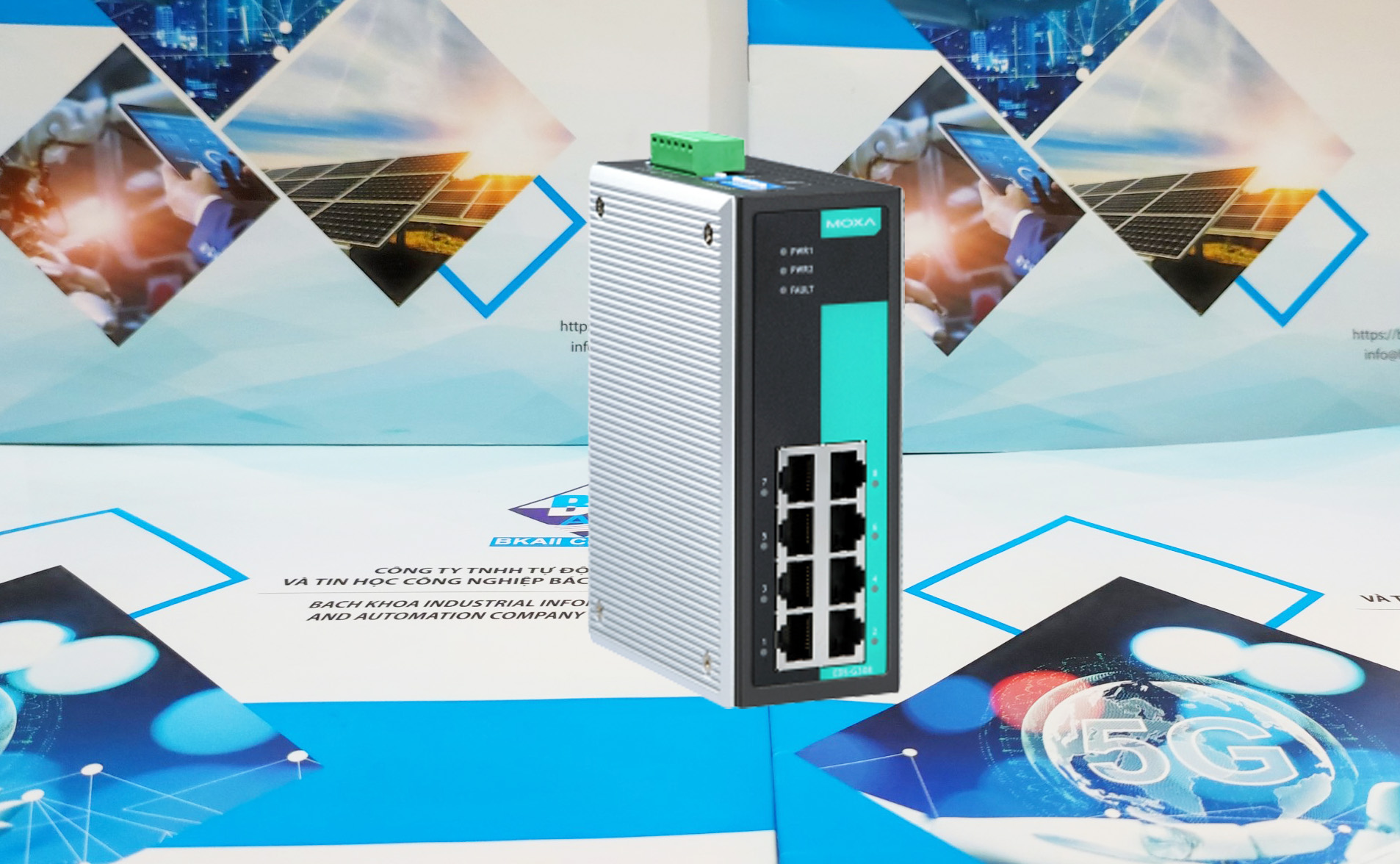

EDS-G308  Switch công nghiệp 8 cổng Ethernet hỗ trợ cổng tốc độ 10/100/1000BaseT(X) Ports (RJ45 connector) của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam

Dòng EDS-G308 được trang bị 8 cổng Gigabit Ethernet và tối đa 2 cổng cáp quang, lý tưởng cho các ứng dụng yêu cầu băng thông cao. Sê-ri EDS-G308 cung cấp giải pháp tiết kiệm cho kết nối Gigabit Ethernet công nghiệp của bạn và chức năng cảnh báo chuyển tiếp tích hợp sẽ cảnh báo cho người bảo trì khi xảy ra sự cố mất điện hoặc gãy cổng. Ngoài ra, các công tắc DIP 4 chân có thể được sử dụng để định cấu hình các tính năng sau: bảo vệ chống bão phát sóng (BSP), tốc độ khung hình khổng lồ (Jumbo) và tiết kiệm năng lượng IEEE 802.3az. Sê-ri EDS-G308 bao gồm 2 mẫu: một mẫu có dải nhiệt độ hoạt động từ -10 đến 60°C và mẫu còn lại có dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C. 2 mẫu này đã vượt qua bài kiểm tra chạy thử 100% để đảm bảo rằng chúng đáp ứng các nhu cầu đặc biệt của điều khiển tự động hóa công nghiệp. Có thể dễ dàng lắp đặt sê-ri EDS-G308 với DIN-Railmounting cũng như hộp phân phối.

Xuyên suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm từ viết tắt của Moxa EtherDevice Switch:

EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mặt hàng sau.

• Công tắc Moxa EtherDevice™

• Hướng dẫn cài đặt nhanh (bản in)

• Thẻ bảo hành

• Nắp bảo vệ cho các cổng không sử dụng

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 10/100/1000BaseT(X) (RJ45), tốc độ thương lượng tự động, chế độ song công F/H và kết nối MDI/MDI-X tự động, khe cắm 100/1000 BaseSFP.
• IEEE 802.3/802.3u/802.3ab/802.3z/802.3x.
• Loại quy trình chuyển mạch Lưu trữ và Chuyển tiếp, 8K mục nhập địa chỉ MAC.

Độ tin cậy và hiệu quả cấp công nghiệp

• Báo động mất điện, đứt cổng bằng ngõ ra rơle
• Đầu vào nguồn kép 12/24/48 VDC dự phòng
• Cài đặt Ethernet tiết kiệm năng lượng IEEE 802.3az bằng công tắc DIP
• Bảo vệ bão phát sóng và cài đặt khung jumbo bằng công tắc DIP

Thiết kế chắc chắn

• Phạm vi nhiệt độ hoạt động từ -10 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “T”
• IP30, vỏ chắc chắn độ bền cao
• Khả năng lắp đặt thanh ray DIN hoặc bảng điều khiển

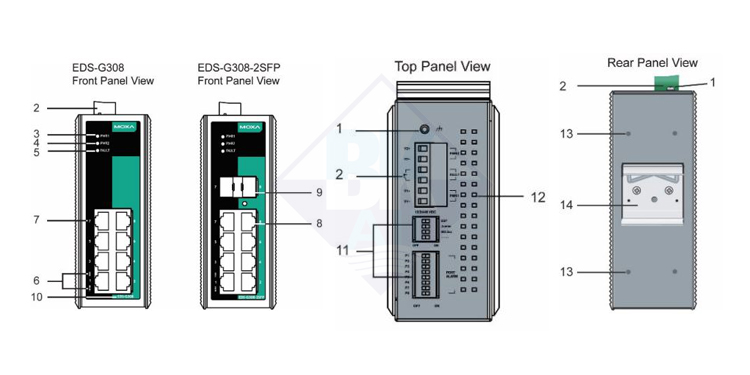

Bố cục bảng điều khiển của EDS-G308/EDS-G308-2SFP

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Đèn LED PWR1 đầu vào nguồn

4. Đèn LED PWR2 đầu vào nguồn

5. Đèn LED báo lỗi

6. Đèn LED 10/100 Mbps của cổng TP

Đèn LED 1000 Mbps của cổng TP

Đèn LED 100/1000 Mbps của cổng SFP

(Hổ phách: 100M; Xanh lục: 1000M)

7. Số cổng

8. Cổng 10/100/1000BaseT(X)

9. Khe SFP 100/1000Base

10. Tên mẫu

11. Công tắc nhúng

12. Lỗ tản nhiệt

13. Lỗ bắt vít cho bộ giá treo tường

14. Bộ ray DIN

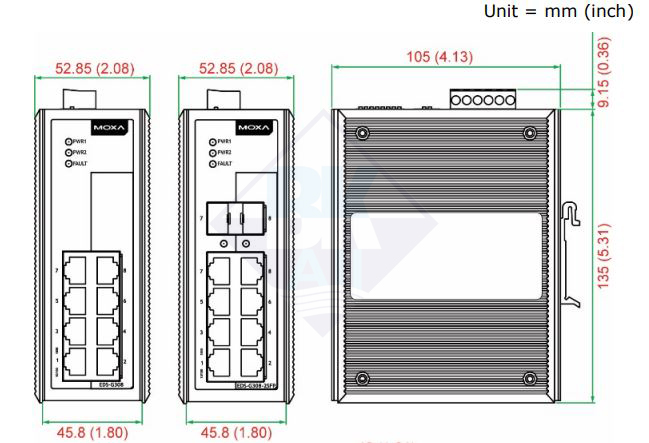

Kích thước lắp đặt

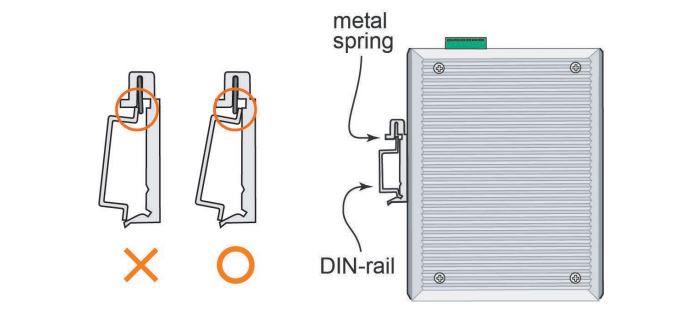

Gắn DIN-Rail

Tấm gắn ray DIN bằng nhôm đã được cố định vào bảng mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn thanh ray DIN, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

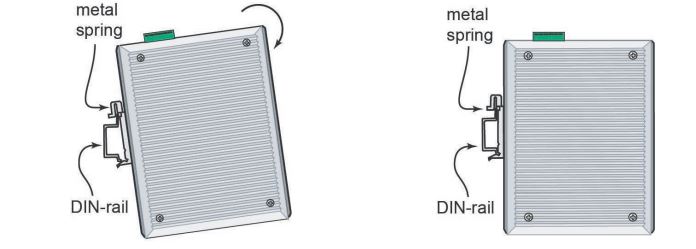

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo DIN-rail khỏi EDS, chỉ cần làm ngược lại các Bước 1 và 2.

Để đảm bảo lắp đặt đúng cách, vui lòng chèn DIN-rail bên dưới lò xo kim loại

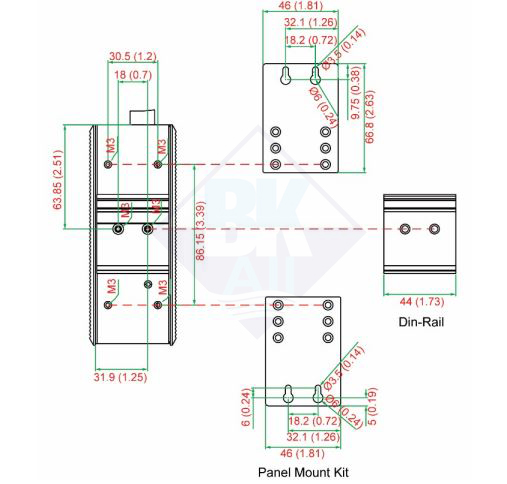

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới.

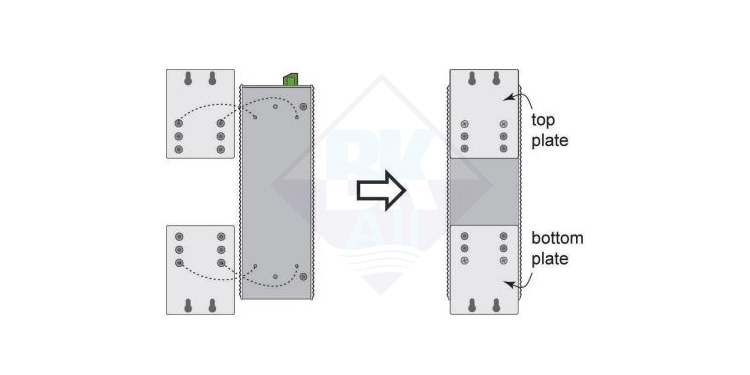

Bước 1: Tháo tấm gắn thanh ray DIN bằng nhôm ra khỏi bảng điều khiển phía sau của EDS, sau đó gắn các tấm giá treo tường, như thể hiện trong hình

Bước 2: Gắn EDS lên tường cần 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm kim chỉ nam để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính tối thiểu 6,0 mm và các trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết chặt vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường

Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít.

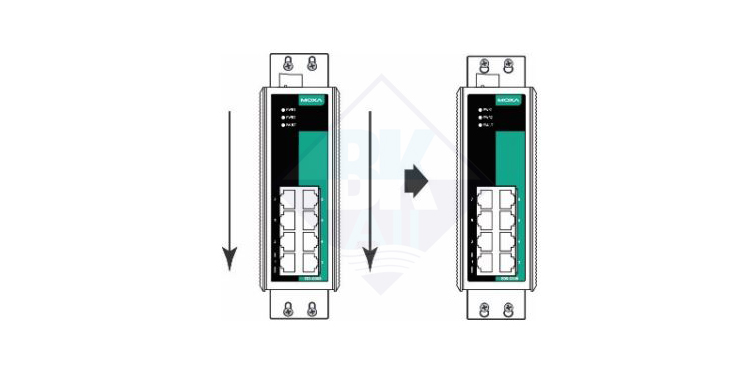

Bước 3: Sau khi các vít được cố định vào tường, hãy luồn bốn đầu vít qua các phần lớn của lỗ khóa khẩu độ hình chữ nhật, sau đó trượt EDS xuống dưới, như được chỉ định. Siết chặt bốn vít để tăng độ ổn định.

Thông tin vị trí nguy hiểm

Mô hình/Đánh giá	Sản phẩm Điện áp cung cấp định mức và dòng điện EDS-G308, EDS-G308-T 12-48 VDC, Class 2, Maximum 0.8 A EDS-G308-2SFP, EDS-G308-2SFP-T 12-48 VDC, Class 2, Maximum 0.9 A Đầu ra rơle: 24 VDC, 1 A, tải điện trở.
Số seri
Thông tin ATEX	DEMKO 10 ATEX 0917324X Ex nA nC IIC T4 Gc Phạm vi môi trường: -40°C ≤ Tamb ≤ 75°C (Với -T) Phạm vi môi trường: -10°C ≤ Tamb ≤ 60°C (Không có -T) Cảnh báo: không tách rời khi được cấp năng lượng Nhiệt độ cáp định mức ≥ 90°C
Địa chỉ của nhà sản xuất	No. 1111, Heping Rd., Bade Dist., Taoyuan City 334004, Taiwan
Tiêu chuẩn và Chứng nhận	EN 60079-0:2012+A11:2013 EN 60079-15:2010/

Điều kiện sử dụng an toàn

• Bảo vệ quá độ phải được cung cấp để giới hạn điện áp định mức cực đại ở mức tối đa là 140% điện áp định mức cực đại.
• Khi người dùng cuối đang cung cấp các mô-đun Truyền thông SFP Quang học, những mô-đun này chỉ được giới hạn ở Laser Loại 1.
• Thiết bị chỉ được sử dụng trong khu vực không quá ô nhiễm cấp độ 2, như được định nghĩa trong EN 60664-1.
• Thiết bị phải được lắp đặt trong vỏ IP 54 theo tiêu chuẩn EN 60079-15 và chỉ có thể tiếp cận được bằng cách sử dụng công cụ

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn thích hợp được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo bạn đang sử dụng đúng điện áp. Không sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm. Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2014/35/EU và 2014/30/EU

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc chung là hệ thống dây điện có đặc tính điện tương tự nhau có thể được nhóm lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất Moxa EtherDevice Switch

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại. Chúng tôi khuyên bạn nên sử dụng loại cáp AWG tối thiểu. 18 để nối đất EDS-G308

Nối dây báo động Liên hệ

Tiếp điểm báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối Báo động Liên hệ

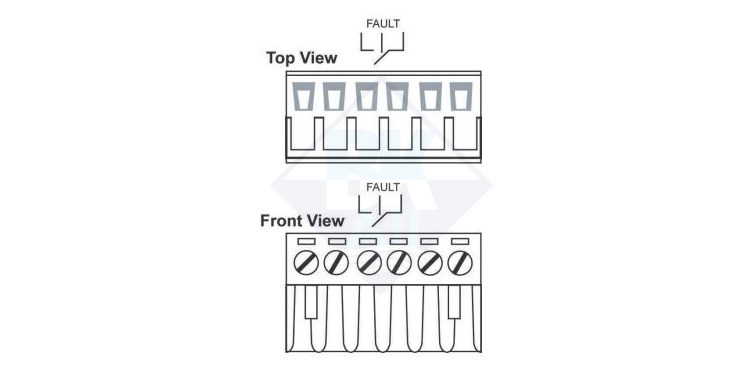

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm Sự cố gây hở mạch khi:

1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC. HOẶC

2. Công tắc PORT ALARM DIP cho một trong các cổng được đặt thành BẬT, nhưng cổng không được kết nối đúng cách.

Nếu cả hai điều kiện này không được thỏa mãn, mạch Sự cố sẽ bị đóng

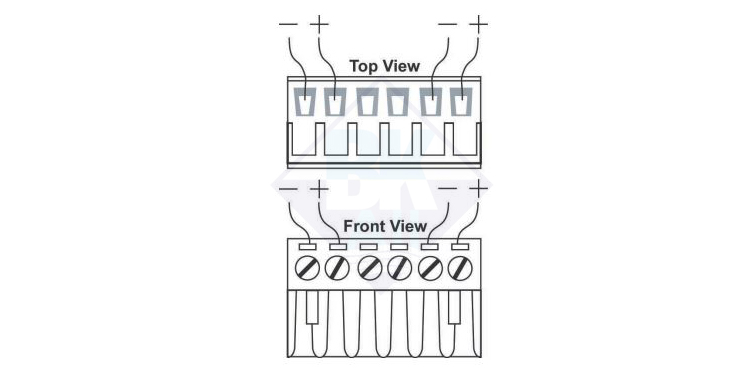

Đi dây các đầu vào nguồn dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào AC/DC của EDS. Chế độ xem trên cùng và phía trước của một trong các trình kết nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn các dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định. Chúng tôi khuyên bạn nên sử dụng dây dẫn bằng đồng với loại cáp -AWG 18-24 và các đầu nối cáp loại chốt tương ứng. Ngoài ra, dây phải có khả năng chịu được ít nhất 105°C. Dây phải có thể chịu được ít nhất 105°C và giá trị mô-men xoắn phải là 4,5 lb-in (0,51 N-m). Chỉ nên có một dây dẫn riêng lẻ trong một điểm kẹp

Kết nối truyền thông

Switch EDS-G308 có 2 loại cổng giao tiếp:

• Cổng Ethernet 10/100/1000BaseT(X)

• Kết hợp cổng cáp quang 10/100/1000T(X) Ethernet hoặc 100/1000BaseSFP

Kết nối cổng Ethernet 10/100/1000BaseT(X)

Các cổng 10/100/1000BaseT(X) nằm trên bảng điều khiển phía trước của Moxa EtherDevice Switch được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng sẽ chọn cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (loại NIC hoặc HUB/Switch-type) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

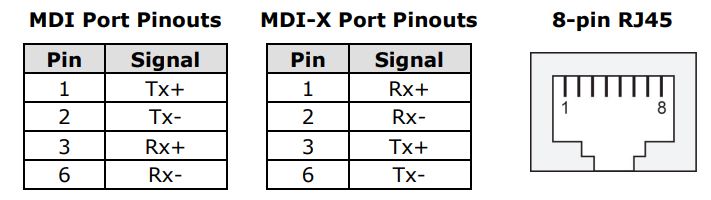

Sơ đồ chân RJ45 10 /100Base T(x)

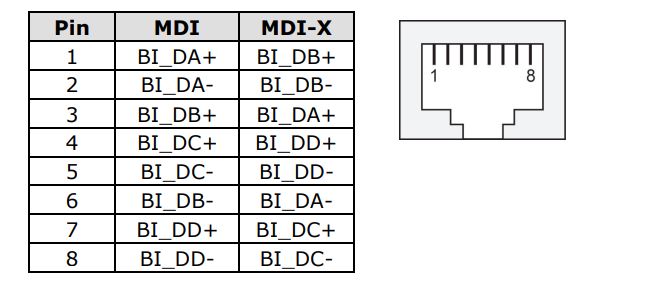

Sơ đồ chân 1000BaseT RJ45

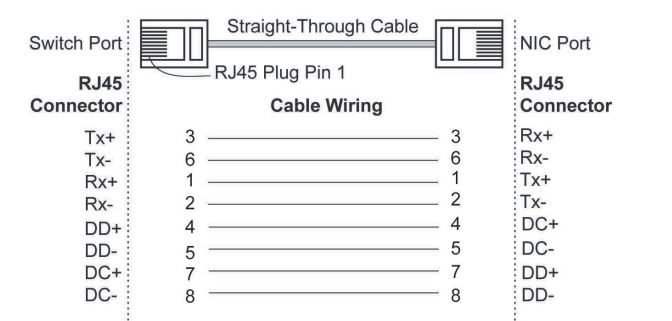

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

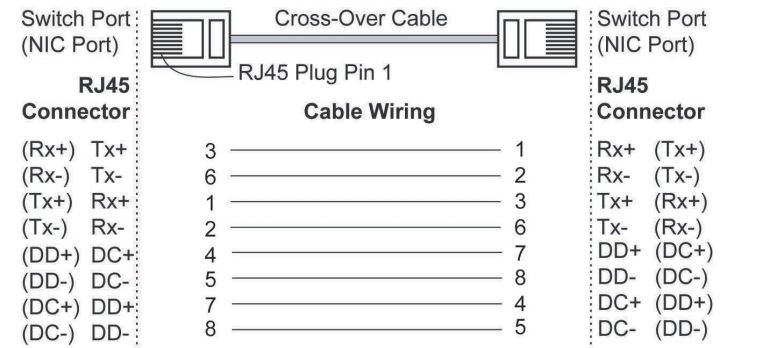

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Cổng cáp quang 100/1000BaseSFP (mini-GBIC)

Các cổng Fiber trên sê-ri EDS-G308 là các khe cắm loại SFP, yêu cầu bộ thu phát sợi quang mini-GBIC 100M hoặc 1G để hoạt động bình thường. Moxa cung cấp các mô hình thu phát hoàn chỉnh cho các yêu cầu về khoảng cách khác nhau.

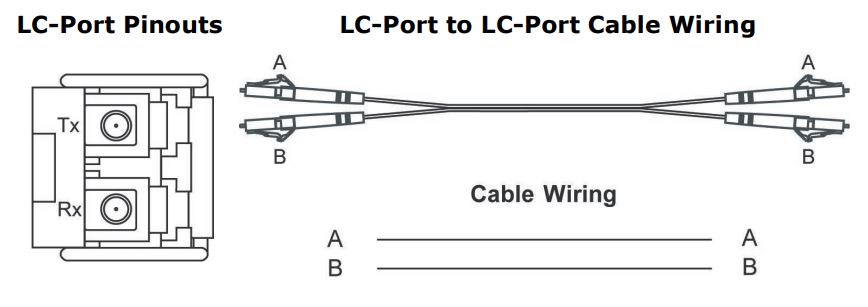

Khái niệm về cổng và cáp LC khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Không giống như tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn.

Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường thẳng bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS

Liên hệ báo động

Moxa EtherDevice Switch có một Liên hệ báo động nằm trên bảng điều khiển trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn Tiếp điểm Cảnh báo với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đi dây cho Tiếp điểm Cảnh báo trên trang 7. Tình huống không điển hình sẽ là kết nối mạch Sự cố với đèn cảnh báo nằm trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.

Tiếp điểm báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào Tiếp điểm lỗi tạo thành mạch hở khi (1) EDS bị mất điện từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà công tắc DIP PORT ALARM tương ứng được đặt thành BẬT, không được kết nối đúng cách

Nếu cả hai điều kiện này không xảy ra, mạch Lỗi sẽ bị đóng.

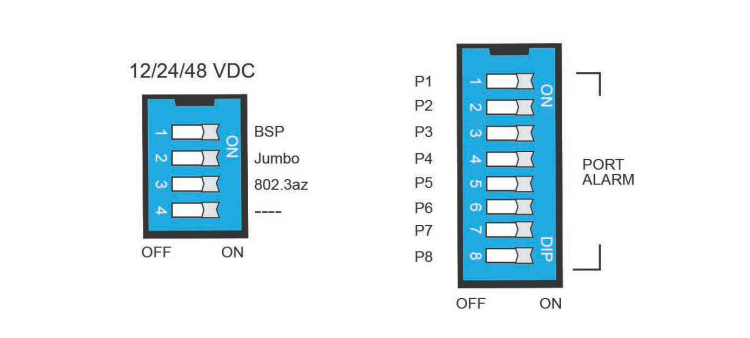

Cài đặt công tắc DIP

Cài đặt mặc định cho mỗi công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt công tắc DIP về vị trí BẬT

Để chủ động cập nhật cài đặt công tắc DIP, hãy tắt nguồn rồi bật nguồn EDS

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối EDS với thiết bị Ethernet

Chức năng và chuyển mạch ba tốc độ

Cổng chuyển mạch RJ45 10/100/1000 Mbps của EDS tự động thương lượng với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, vì vậy không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.

Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ.

Tự động đàm phán và cảm biến tốc độ

Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập tính năng tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps, hoạt động theo tiêu chuẩn IEEE802.3.

Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây hoặc 1000 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps, 100 Mbps hoặc 1000 Mbps với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến việc không đồng ý hoạt động ở tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3.

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng dòng sản phẩm EDS-G308 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
