Nhiều thiết bị quan trọng được sử dụng trong môi trường công nghiệp ngày nay sử dụng giao diện RS-422 hoặc RS-485 để truyền dữ liệu. Tuy nhiên, trong một số trường hợp, cần mở rộng khoảng cách truyền giữa các thiết bị RS-422/485. Đây là lúc các bộ lặp TCC-120/120I RS-422/485 phát huy tác dụng. Chỉ cần đấu dây cho khối đấu dây nguồn, đấu dây cho hai khối đấu dây tín hiệu, đặt công tắc DIP và bạn đã sẵn sàng sử dụng
Các tiêu chuẩn RS-422/485 sử dụng tín hiệu vi sai để truyền tín hiệu dữ liệu. Ngoài các vấn đề về khoảng cách và nhiều điểm rơi đối với các ứng dụng công nghiệp, nhà ở, hệ thống dây điện, nguồn điện và bảo vệ chống quá áp cũng là những mối quan tâm nghiêm trọng. TCC-120I cung cấp khả năng bảo vệ cách ly cho những người dùng cần một bộ lặp cấp công nghiệp để mở rộng đường truyền RS-422/485 khoảng cách và tăng khả năng kết nối mạng. Thiết kế ứng dụng công nghiệp vượt trội của sản phẩm này, bao gồm giá treo tường, đi dây khối đầu cuối, nguồn khối đầu cuối bên ngoài và cách ly quang để bảo vệ hệ thống, làm cho TCC-120/120I phù hợp để sử dụng trong các môi trường công nghiệp quan trọng.
Tích hợp RS-485 ADDCTM Intelligence
ADDC™ (Điều khiển hướng dữ liệu tự động), một công nghệ hàng đầu của Moxa, sử dụng giải pháp phần cứng thông minh để giải quyết vấn đề điều khiển luồng dữ liệu RS-485. ADDC™ là một giải pháp luồng dữ liệu phần cứng tự động cảm nhận và điều khiển hướng dữ liệu, làm cho phương thức tín hiệu bắt tay trở nên không cần thiết
Sự cách ly
Công nghệ cách ly điện của Moxa sử dụng hai bộ ghép ảnh để tạo khoảng cách trong mỗi tín hiệu điện. Một bộ ghép ảnh biến đổi tín hiệu điện thành tín hiệu ánh sáng, tín hiệu này được truyền qua một khe hở nhỏ, sau đó bộ ghép ảnh còn lại biến đổi tín hiệu ánh sáng trở lại thành tín hiệu điện. Bằng cách này, hai mạch điện được cách ly hoàn toàn với nhau, hạn chế thiệt hại có thể gây ra do vòng lặp tiếp đất trong tín hiệu điện.
Bảo vệ nguồn ngược
Tính năng Bảo vệ nguồn điện ngược cung cấp khả năng bảo vệ bổ sung chống lại việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi được thiết kế để tự động phát hiện dây nguồn nào là dương và dây nào là âm, sau đó điều chỉnh nguồn điện cho phù hợp
Công tắc DIP Terminator có thể lựa chọn
Đối với nhiều sản phẩm thuộc loại này, điện trở kết thúc được đặt bằng một nút nhảy nằm bên trong vỏ của sản phẩm, do đó người dùng phải mở vỏ để tắt hoặc thay đổi cường độ của điện trở. Moxa cung cấp một giải pháp tốt hơn. Bộ kết thúc của TCC-120/120I được thiết lập với một công tắc DIP nằm ở bên ngoài vỏ của bộ chuyển đổi
Tự động phát hiện Baudrate
TCC-120/120I kết hợp một phương pháp tự động phát hiện tốc độ baud của tín hiệu này bằng phần cứng. Đây là một tính năng vô cùng tiện lợi cho người dùng. Ngay cả khi tốc độ truyền của thiết bị thay đổi, tín hiệu vẫn được truyền qua bộ lặp RS-422/485 mà không gặp bất kỳ sự cố nào
Tính năng sản phẩm
• Tăng cường tín hiệu nối tiếp để mở rộng khoảng cách truyền lên thêm 1,2 km
• Có thể treo tường hoặc DIN-rail
• Khối đầu cuối để dễ dàng đi dây
• Đầu vào nguồn từ khối đầu cuối
• Cài đặt công tắc DIP cho bộ kết thúc tích hợp (120 ôm)
• Đèn LED PWR, Tx, Rx
• Nhiệt độ hoạt động từ -20 đến 60°C
• Cách ly 2 kV (đối với TCC-120I)
Danh sách kiểm tra gói hàng
Trước khi cài đặt TCC-120/120I, hãy xác minh rằng gói chứa các mục sau:
• Bộ giá treo DIN-rail
• Hướng dẫn sử dụng
• Thẻ bảo hành
Thông số kỹ thuật sản phẩm
Giao tiếp | ||
Tín hiệu cho 2 dây (RS-485 2 dây) | Data+, Data-, SGND | |
Tín hiệu cho 4 dây (RS-422 hoặc 4 dây RS-485) | Tx+, Tx-, Rx+, Rx-, SGND | |
Điều khiển hướng dữ liệu RS-485 | ADDC™ | |
Tốc độ truyền | 50 bps đến 921,6 Kbps | |
Sự cách ly | 2 kV cho cả Nguồn và Tín hiệu (TCC-120I) | |
Môi trường | ||
Nhiệt độ hoạt động | -20 đến 60°C | |
Nhiệt độ bảo quản | -20 đến 85°C | |
Độ ẩm | 5 đến 95 %RH | |
Nguồn | ||
Điện áp đầu vào | Nguồn ngoài 12-48 VDC, Khối đầu cuối | |
Bảo vệ nguồn ngược | Bảo vệ chống đảo ngược V+/V- | |
Bảo vệ quá dòng | Bảo vệ chống lại 2 tín hiệu ngắn cùng nhau | |
Sự tiêu thụ năng lượng |
65mA @ 12V 37mA @ 24V 26mA @ 48V |
180mA @ 12V 90mA @ 24V 52mA @ 48V |
Cơ học | ||
Kích thước (Rộng × Sâu × Cao) |
67 x 100 x 22 mm (chỉ vỏ) 90 x 100 x 22 mm (bao gồm cả tai) |
|
Vỏ | Nhôm | |
Khối đầu cuối trục vít plug-in | #22 đến #16 AWG | |
Màu | Đen | |
Cân nặng | 148±5 g | |
Phê duyệt quy định | CE, FCC (Class A), UL-60950-1 |

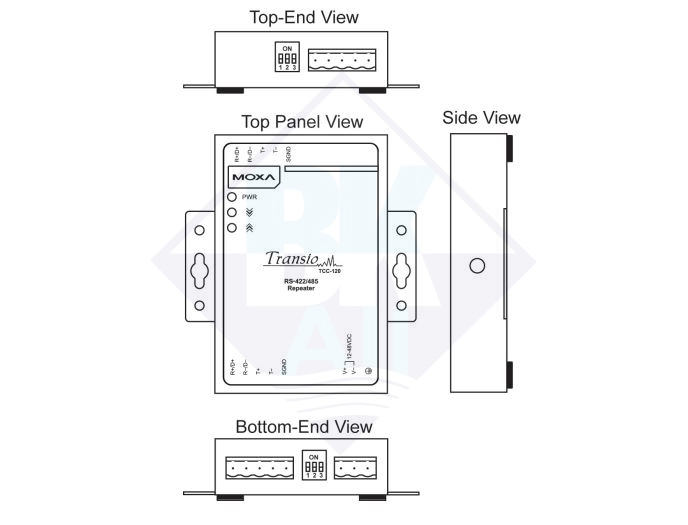

Xem sản phẩm

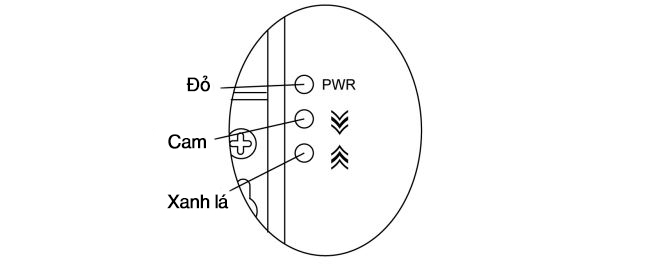

Đèn báo LED
Mặt trên của TCC-120/120I có ba đèn LED chỉ báo, như được mô tả trong bảng bên dưới:
Đèn | Chức năng | |
PWR | Màu đỏ cho biết nguồn đang bật | |
Cam | Dữ liệu được nhập qua cổng trên cùng và thoát qua cổng dưới cùng. | |
Xanh lá | Dữ liệu vào qua cổng dưới cùng và thoát qua cổng trên cùng |
Cài đặt TCC 120/120I
Cần có 5 bước để cài đặt TCC-120/120I:
• Bước 1: Đặt Công tắc DIP của bộ kết thúc
• Bước 2: Gắn Bộ nguồn
• Bước 3: Đấu dây cho Khối đầu cuối RS-422/485
• Bước 4: Kiểm tra kết nối
• Bước 5: Vị trí
Chi tiết của từng bước trong năm bước này được mô tả tiếp theo.
- Bước 1: Đặt Công tắc DIP
- Bước 2: Gắn Bộ Nguồn
- Bước 3: Đi dây Khối đầu cuối
- Bước: Kiểm tra kết nối
- Bước 5: Vị trí
Bước 1: Đặt Công tắc DIP
Công tắc DIP trên TCC-120/120I được sử dụng để đặt chế độ truyền tín hiệu và bật hoặc tắt điện trở kết thúc. Bạn có thể định cấu hình cho chế độ truyền 2 dây (RS-485) hoặc 4 dây (RS-422/485). Cũng lưu ý rằng chương trình và cổng nối tiếp của bạn phải được đặt để phù hợp với cài đặt của bộ lặp
TCC-120/120I có hai bộ công tắc DIP—một bộ ở đầu trên và bộ còn lại ở đầu dưới. Để đảm bảo truyền dữ liệu phù hợp, hãy đảm bảo rằng hai bộ công tắc DIP được định cấu hình đúng cách
SW1: Công tắc 1 chọn chế độ RS-422 hoặc RS-485. Mặc định là "Tắt" cho chế độ RS-485.
SW2: Công tắc 2 chọn chế độ RS-485 2 dây hoặc 4 dây. Mặc định là "Tắt" đối với RS-485 2 dây. Lưu ý rằng nếu Công tắc 1 được đặt ở chế độ RS-422, thì Công tắc 2 sẽ không hoạt động.
SW3: Công tắc 3 cho phép bộ kết thúc hoạt động ở mức 120 ôm. Khi được bật, điện trở 120-ohm ngăn phản xạ tín hiệu trong quá trình truyền RS-485. Giá trị mặc định là "Tắt" để tắt bộ kết thúc. Nếu ứng dụng cụ thể của bạn không yêu cầu điện trở kết thúc, chỉ cần tắt nó bằng cách đặt Switch3 ở vị trí tắt
Cài đặt công tắc nhúng | ||||
SW1 | SW2 | SW3 | ||
RS-422 Terminator đang hoạt động | ON | ON | ON | |
RS-422 | ON | ON | OFF | |
Bộ kết nối RS-485 4 dây đang hoạt động | OFF | ON | ON | |
RS-485 4 dây | OFF | ON | ||
Bộ kết nối RS-485 2 dây đang hoạt động | OFF | OFF | ON | |
RS-485 2 dây | OFF | OFF | OFF |
Các cài đặt chuyển đổi này áp dụng cho phiên bản sản phẩm 1.3 trở lên; để biết cài đặt công tắc của các phiên bản sản phẩm trước, hãy tham khảo nhãn trên bảng điều khiển phía sau để biết thông tin chính xác

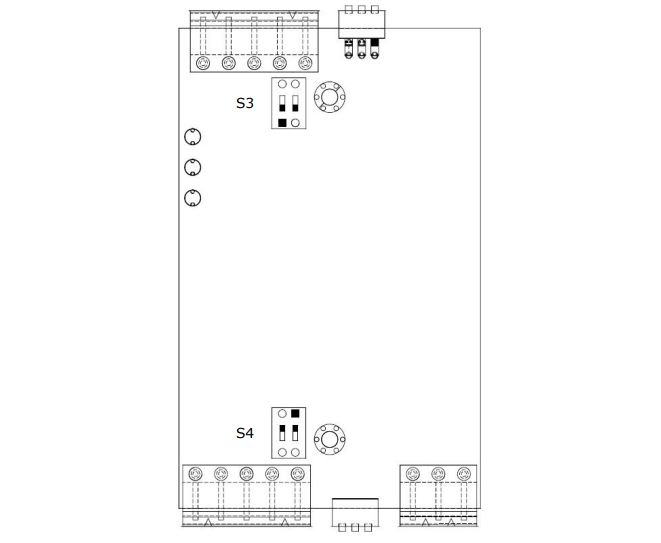

Các công tắc DIP-2 (S3 và S4) mới được triển khai được sử dụng để định cấu hình điện trở kéo cao/thấp cho các ứng dụng khác nhau.
Kéo điện trở cao/thấp | DIP-2 SW1 | DIP-2 SW2 |
150k | OFF | OFF |
1K (mặc định) | ON | ON |
Chúng tôi khuyên bạn nên đặt điện trở kéo cao/thấp thành 1k (BẬT/BẬT) khi bật termination.
Bước 2: Gắn Bộ nguồn

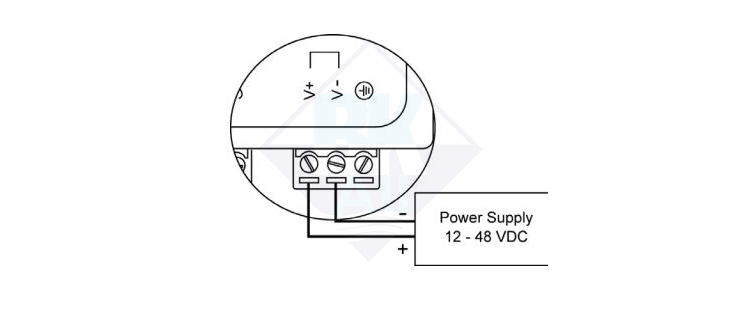

TCC-120/120I được cấp nguồn bằng nguồn điện 12-48 VDC bên ngoài. Để kết nối với nguồn điện, chạy hai dây từ các đầu V+ và V, trên hộp đấu dây 3 đầu nối của TCC-120, với nguồn điện DC , như thể hiện trong hình bên trái.
Sau khi nguồn điện được kết nối với nguồn điện của nó, đèn LED PWR nằm trên bảng trên cùng của TCC-120 sẽ được chiếu sáng màu đỏ
TCC-120/120I cung cấp khả năng bảo vệ nguồn ngược. Các sản phẩm sẽ tự động phát hiện dây nguồn nào là âm và dây nào là dương
Bước 3: Đấu dây Khối đầu cuối
Có hai tùy chọn đấu dây để kết nối với khối đầu cuối RS-422/485 của TCC-120/120I

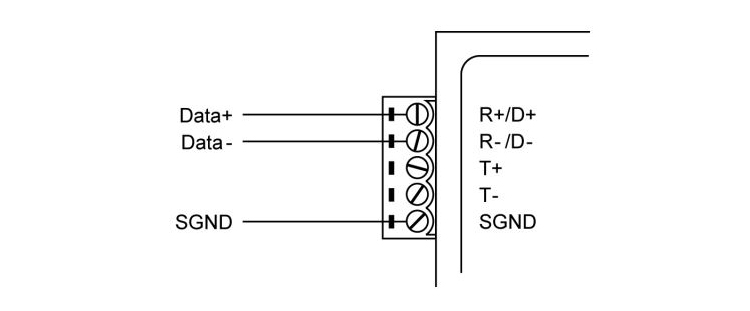

2 dây
Khi sử dụng tùy chọn đấu dây 2 dây (cho RS-485), bạn sẽ cần kết nối ba dây từ mỗi khối trong khối đầu cuối RS-422/485 của TCC-120/120I với các kết nối đối diện. Kết nối từ R+/D+ tới Data+, từ R-/D- tới Data- và từ SGND tới SGND.

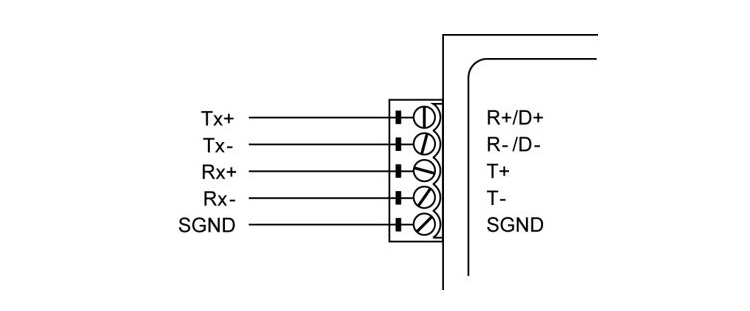

4 dây
Khi sử dụng tùy chọn đấu dây 4 dây (đối với RS-422 hoặc 4 dây RS-485), bạn sẽ cần kết nối năm dây từ mỗi khối đầu cuối RS-422/485 của TCC-120/120I với các kết nối đối diện. Kết nối từ R+/D+ đến Tx+, từ R-/D-đến Tx-, từ T+ đến Rx+, từ T- đến Rx- và từ SGND đến SGND.
Bước 4: Kiểm tra kết nối
Sau khi cài đặt công tắc DIP, kết nối nguồn và đấu dây khối đầu cuối, chúng tôi khuyên bạn nên sử dụng chương trình Console Terminal, chẳng hạn như HyperTerminal hoặc Moxa Terminal Emulator, để kiểm tra kết nối. Nếu bạn đã cài đặt bảng nối tiếp RS-422/485 (chẳng hạn như Moxa Industio CP-132) trên PC, bạn có thể kết nối cổng COM của PC với một trong các khối đầu cuối RS-422/485 của TCC-120/120I và kết nối TCC- khối thiết bị đầu cuối RS-422/485 khác của 120/120I tới một trong các cổng của bo mạch nối tiếp RS-422/485. Tiếp theo, khởi động HyperTerminal hoặc Moxa Terminal Emulator, sau đó mở kết nối tới cổng COM và tới cổng được liên kết với cổng RS-422/485 của TCC-120/120I. Chỉ cần gõ một vài ký tự trên bàn phím PC của bạn. Các ký tự bạn nhập sẽ hiển thị trong cửa sổHyperTerminal hiện không hoạt động, cho biết rằng các ký tự đã nhập được truyền giữa hai cổng RS-422/485 của TCC-120/120I
Bước 5: Vị trí

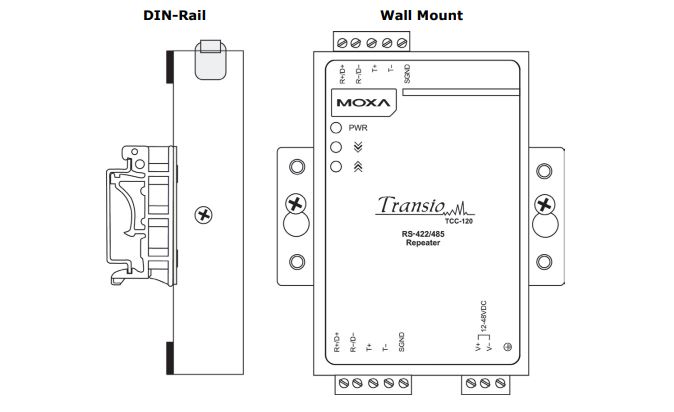

Ngoài việc đặt TCC-120/120I trên máy tính để bàn hoặc bề mặt nằm ngang khác, bạn cũng có thể sử dụng các tùy chọn thanh ray DIN hoặc giá treo tường, như minh họa tại đây
Trên đây là hướng dẫn cài đặt nhanh phần cứng seri TCC-120/TCC-120I hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
