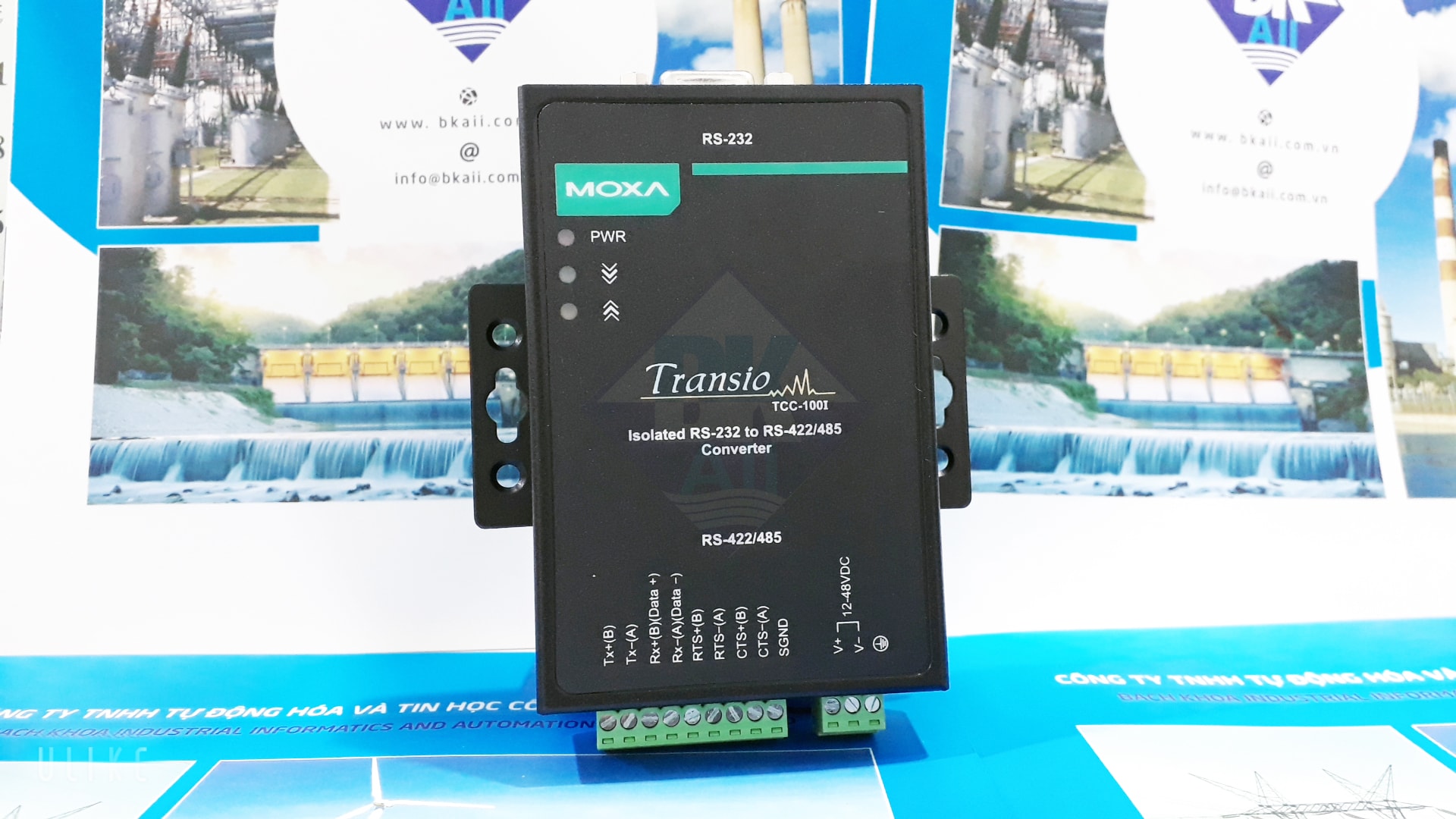

Dòng TCC-100 là các bộ chuyển đổi RS232 sang RS422/485. Các phiên bản “I”, TCC-100I và TCC-100I-T đi kèm với sự bảo vệ cách ly 2 kV.. Bài viết này BKAII cùng các bạn tìm hiểu hướng dẫn sử dụng dòng sản phẩm này nhé!

Nhiều thiết bị quan trọng được sử dụng trong môi trường công nghiệp ngày nay vẫn được thiết kế để sử dụng với giao diện RS232. Nguyên nhân một phần là do truyền thống, và một phần là do sự tiện lợi. Phần cứng RS232 tương đối dễ thiết kế và các thiết bị có thể được kết nối dễ dàng với hầu hết các PC. Hạn chế là RS232 là giao diện điểm - điểm và nó áp đặt giới hạn khoảng cách chỉ 15m giữa thiết bị và máy tính.

Để khắc phục những hạn chế này, nhiều người dùng sử dụng bộ chuyển đổi RS232 sang RS422/485, cho phép thiết bị RS232 kết nối với mạng RS422 hoặc RS485 công nghiệp và truyền dữ liệu trong khoảng cách lên đến 1,2 km. Các tiêu chuẩn RS422/485 khắc phục được giới hạn về khoảng cách bằng cách sử dụng tín hiệu vi sai để truyền dữ liệu và tín hiệu điều khiển. Khoảng cách truyền và kết nối nhiều điểm rơi không phải là vấn đề quan trọng duy nhất đối với các ứng dụng công nghiệp. Ngoài ra, nhà ở, hệ thống dây điện, nguồn điện và bảo vệ chống quá áp cũng là những vấn đề cần quan tâm. khoảng cách truyền dẫn và tăng khả năng kết nối mạng. Thiết kế ứng dụng công nghiệp ưu việt, bao gồm lắp DIN-rail, hệ thống dây khối đầu cuối, nguồn khối đầu cuối bên ngoài và cách ly quang học để bảo vệ hệ thống, làm cho dòng TCC-100 phù hợp để sử dụng trong các môi trường công nghiệp quan trọng. Thiết bị RS232 của bạn có thể được sử dụng như một phần của mạng RS422/485 công nghiệp, nhưng không có bất kỳ thay đổi phần cứng hoặc phần mềm nào.

Tín hiệu “bắt tay” RTS/CTS RS422

Dòng TCC-100 hỗ trợ tín hiệu “bắt tay” RS422. Tín hiệu RTS và CTS giúp giải quyết vấn đề bắt tay tín hiệu RS422 và giảm lỗi truyền dữ liệu.

Tích hợp RS485 ADDC ™ Intelligence

ADDC ™ (Kiểm soát hướng dữ liệu tự động) là công nghệ Moxa sử dụng giải pháp phần cứng thông minh để quản lý vấn đề kiểm soát luồng dữ liệu của RS485. ADDC ™ là giải pháp luồng dữ liệu phần cứng tự động cảm nhận và điều khiển hướng dữ liệu, làm cho phương pháp tín hiệu bắt tay không cần thiết.

Sự cách ly

Công nghệ cách ly điện của Moxa sử dụng hai bộ ghép ảnh để tạo khoảng cách trong mỗi tín hiệu điện. Một bộ ghép ảnh biến đổi tín hiệu điện thành tín hiệu ánh sáng, tín hiệu này được truyền qua một khe hở nhỏ, sau đó bộ ghép ảnh kia biến đổi ánh sáng trở lại thành tín hiệu điện. Bằng cách này, hai mạch điện được cách ly hoàn toàn với nhau, hạn chế thiệt hại có thể gây ra bởi các vòng nối đất trong tín hiệu điện.

Bảo vệ nguồn điện ngược

Tính năng Bảo vệ nguồn điện ngược cung cấp khả năng bảo vệ bổ sung chống lại việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi được thiết kế để tự động phát hiện dây nguồn nào là dương và dây nào là tiêu cực, sau đó điều chỉnh nguồn điện cho phù hợp.

DIP Switch Selectable Terminator

Đối với nhiều sản phẩm thuộc loại này, điện trở đầu cuối được đặt bằng một cầu nhảy nằm bên trong vỏ của sản phẩm, do đó người dùng phải mở vỏ để vô hiệu hóa hoặc thay đổi cường độ của điện trở. Moxa cung cấp một giải pháp tốt hơn. Đầu cuối của dòng TCC-100 được định cấu hình với một công tắc DIP nằm ở bên ngoài vỏ của bộ chuyển đổi.

Tự động phát hiện Baudrate

Dòng TCC-100 kết hợp một phương pháp để tự động phát hiện tốc độ truyền của tín hiệu nối tiếp bằng phần cứng. Đây là một tính năng vô cùng tiện lợi cho người dùng. Ngay cả khi tốc độ truyền của thiết bị thay đổi, tín hiệu sẽ vẫn được truyền qua bộ chuyển đổi RS232 sang RS422/485 mà không gặp bất kỳ sự cố nào

Tính năng sản phẩm

• Chuyển đổi RS232 sang RS422 với hỗ trợ RTC/CTS

• Chuyển đổi RS232 sang 2/4 dây RS485

• Gắn tường có thể tháo rời và gắn DIN-rail để đi dây RS422/485 dễ dàng

• Đèn LED PWR, Tx và Rx

• Bảo vệ ESD 15 kV

• Cách ly 2 kV (TCC-100I/TCC-100I-T) cho cả nguồn và tín hiệu RS422/485

• Nhiệt độ hoạt động:

TCC-100/100I: -20 đến 60°C (-4 đến 140°F)

TCC-100-T/100I-T: -40 đến 85°C (-40 đến 185°F)

Danh sách kiểm tra gói hàng

Trước khi cài đặt Moxa TCC-100, hãy xác minh rằng gói chứa mục sau đây:

• Bộ chuyển đổi TCC-100/100I

• DK-35A: Bộ gắn DIN-rail

• Giắc cắm nguồn sang bộ chuyển đổi khối đầu cuối 3 chân

• Hướng dẫn sử dụng

• Thẻ bảo hành

Thông số sản phẩm

Communication
Tín hiệu RS232 Hỗ trợ Tx, Rx, RTS, CTS; Giao diện DB9 cái
Tín hiệu RS422/485

Đầu nối khối đầu cuối (có thể chọn Công tắc DIP)

RS422 4 dây (với RTS/CTS), lên đến 10 nút (1,2 km)

RS485 4 dây: lên đến 32 nút (1,2 km)

RS485 2 dây: lên đến 32 nút (1,2 km)

Kiểm soát hướng dữ liệu RS485 ADDC™
Tốc độ truyền 50 bps đến 921.6 Kbps
Bảo vệ ESD 15kV
Sự cách ly 2 kV (TCC-100I/TCC-100I-T) cho cả nguồn và tín hiệu
Giới hạn môi trường
Nhiệt độ hoạt động

TCC-100/ TCC-100I: -20 đến 60°C (-4 đến 140°F)

TCC-100- /TCC-100I-T: -40 đến 85°C (-40 đến 185°F)

Nhiệt độ bảo quản 40 đến 85°C (-40 đến 185°F)
Độ ẩm 5 đến 95%RH
Yêu cầu về nguồn điện
Điện áp nguồn đầu vào Nguồn bên ngoài 12-48 VDC, khối thiết bị đầu cuối
Bảo vệ nguồn điện ngược Bảo vệ chống đảo ngược V+/V-
Bảo vệ quá dòng Bảo vệ chống lại 2 tín hiệu bị nối tắt cùng nhau
Tiêu thụ năng lượng

TCC-100/TCC-100-T: 85mA @ 12V

TCC-100I/TCC-100I-T: 150mA @ 12V

Vật lý

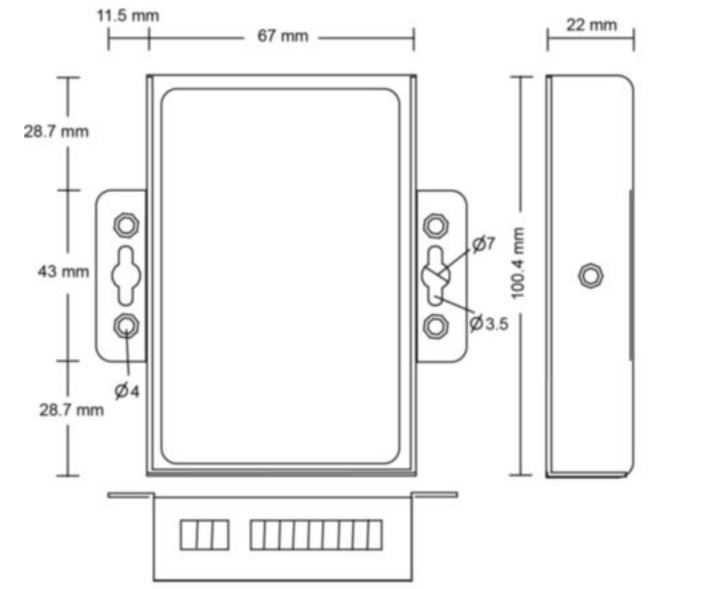

Kích thước

67 × 100 × 22mm (không có tai)

90 × 100 × 22mm (có tai)

Vỏ Nhôm
Khối thiết bị đầu cuối trục vít plug-in #22 đến #16AWG
Trọng lượng 148±5g
Phê duyệt quy định CE, FCC (Class A), UL-60950-1

Cảnh báo

  • Thiết bị này được thiết kế để sử dụng trong các địa điểm truy cập hạn chế, chẳng hạn như phòng máy tính mà chỉ nhân viên dịch vụ hoặc người dùng đã được hướng dẫn rằng khung kim loại của thiết bị cực kỳ nóng mới có quyền truy cập. Việc vào phòng phải thông qua sử dụng chìa khóa hoặc hệ thống nhận dạng an ninh.
  • Các bộ phận kim loại bên ngoài của thiết bị nóng. Đảm bảo bảo vệ tay của bạn trước khi chạm vào thiết bị.
  • Nguồn DC phải đến từ bộ chuyển đổi bên ngoài hoặc nguồn 12 đến 48VDC (không phải từ nguồn DC) bằng cách sử dụng thiết bị chuyển.
  • Thiết bị này nên được cài đặt hoặc thiết lập bởi một nhân viên dịch vụ có chuyên môn.
  • Đầu vào nguồn 12 đến 48VDC được sử dụng cho phiên bản sản phẩm 2.0 trở lên. Các phiên bản trước sử dụng 12 đến 30VDC.

Đèn báo LED

Bảng điều khiển trên cùng của TCC-100 chứa ba chỉ báo LED, như được mô tả trong bảng sau:


LED Chức năng
PWR Màu đỏ cho biết nguồn đang bật
Xanh lá Màu xanh lá cây cho biết TCC-100 đang nhận dữ liệu từ cổng RS232
Vàng Màu vàng cho biết TCC-100 đang nhận dữ liệu từ cổng RS422/485


Cài đặt phần cứng

Cài đặt TCC-100 bao gồm sáu bước đơn giản:

• Bước 1: Đặt các công tắc DIP

• Bước 2: Gắn nguồn điện

• Bước 3: Nối dây khối đầu cuối

• Bước 4: Gắn bộ chuyển đổi RS232

• Bước 5: Kiểm tra kết nối

• Bước 6: Chọn một tùy chọn vị trí

Bước 1: Đặt các công tắc DIP

Các công tắc DIP trên TCC100/100I được sử dụng để đặt chế độ truyền tín hiệu và để bật hoặc tắt điện trở kết thúc. Bạn có thể cấu hình bộ chuyển đổi cho chế độ truyền RS422 hoặc RS485. Chương trình và cổng nối tiếp của bạn phải được đặt để phù hợp với cài đặt của bộ chuyển đổi.

SW1: Công tắc 1 chọn chế độ RS422 hoặc RS485. Mặc định là “Tắt” cho chế độ RS485.

SW2: Công tắc 2 chọn chế độ RS485 2 dây hoặc 4 dây. Mặc định là “Tắt” đối với RS485 2 dây. Lưu ý rằng nếu Công tắc 1 được đặt ở chế độ RS422, thì Công tắc 2 sẽ không hoạt động.

SW3: Công tắc 3 bật đầu cuối thành 120ohms. Khi được bật, điện trở 120ohm ngăn phản xạ tín hiệu trong quá trình truyền RS485. Mặc định là “Tắt” để vô hiệu hóa trình kết thúc. Nếu ứng dụng cụ thể của bạn không yêu cầu sử dụng điện trở kết thúc, thì chỉ cần đặt Công tắc 3 ở vị trí tắt để vô hiệu hóa nó.

RS422 (terminator hoạt động) SW1 SW2 SW3
ON ON ON
RS422 SW1 SW2 SW3
ON ON ON
4 dây RS485 (terminator hoạt động) SW1 SW2 SW3
OFF ON ON
4 dây RS485 SW1 SW2 SW3
OFF ON OFF
2 dây RS485 (terminator hoạt động) SW1 SW2 SW3
OFF OFF ON
2 dây RS485 SW1 SW2 SW3
OFF OFF OFF

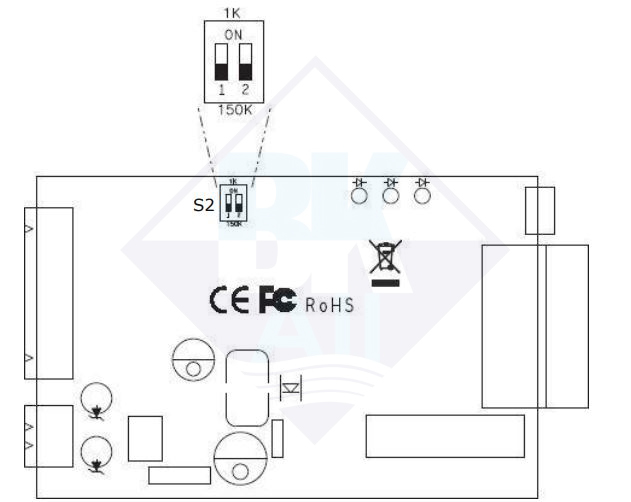

Các công tắc DIP-2 được sử dụng để định cấu hình kéo điện trở cao/thấp cho các ứng dụng khác nhau.

Pull High/Low Resistor DIP-2 SW1 DIP-2 SW2
150k OFF OFF
1k (mặc định) ON ON

Bạn nên đặt điện trở kéo cao/thấp thành 1k (ON/ON) khi kích hoạt kết thúc.

Bước 2: Gắn nguồn điện

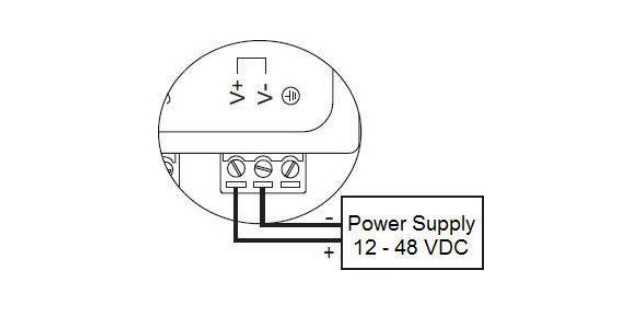

TCC-100 được cấp nguồn từ nguồn 12 đến 48VDC bên ngoài. Để kết nối nguồn điện, hãy chạy hai dây từ các đầu nối V+ và V- trên khối đầu cuối 3 đầu nối của TCC với nguồn điện DC, như thể hiện trong hình. Sau khi nguồn điện được kết nối với nguồn điện, đèn LED PWR nằm trên bảng điều khiển trên cùng của TCC sẽ chuyển sang màu đỏ.

Dòng TCC-100 hỗ trợ bảo vệ nguồn điện ngược. Tức là nó sẽ tự động phát hiện dây nguồn nào là âm, dây nào là dương.

Bước 3: Nối dây khối thiết bị đầu cuối

Có ba tùy chọn dây có sẵn để kết nối với khối thiết bị đầu cuối RS422/485 của TCC-100

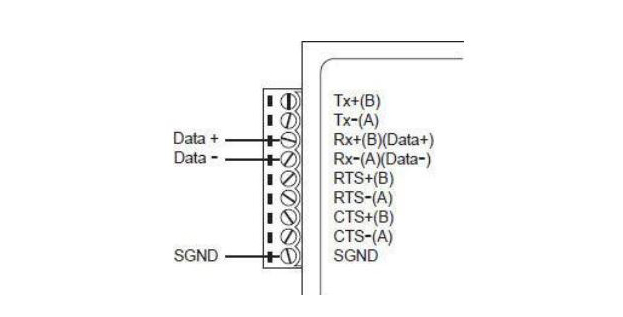

2 dây RS485

Khi sử dụng tùy chọn đi dây RS485 2 dây, hãy kết nối ba dây từ khối thiết bị đầu cuối của TCC-100 với kết nối ngược lại. Như trong hình, kết nối từ Data + đến Data +, từ Data - sang Data - và từ SGND sang SGND

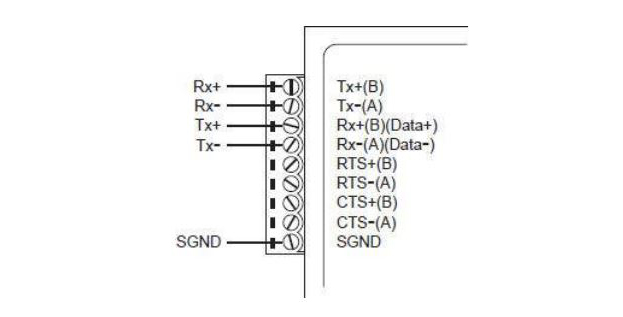

4 dây RS485

Khi sử dụng tùy chọn đi dây RS485 4 dây, hãy kết nối năm dây từ khối thiết bị đầu cuối của TCC-100 với kết nối ngược lại. Như trong hình, kết nối từ Tx + (B) đến Rx +, từ Tx- (A) đến Rx-, từ Rx + (B) đến Tx +, từ Rx- (A) đến Tx-, và từ SGND đến SGND.

RS422

Khi sử dụng tùy chọn đấu dây RS422, trước tiên hãy làm theo hướng dẫn đấu dây RS485 4 dây được đưa ra ở trên.

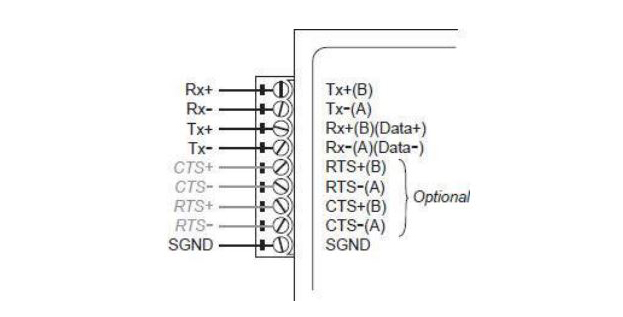

Tùy chọn RTS/CTS Handshaking

Tín hiệu

Nếu phần mềm của bạn được thiết lập để gửi và nhận tín hiệu RTS/CTS qua các dây riêng biệt, bạn cũng nên kết nối từ RTS + (B) đến CTS +, từ RTS- (A) đến CTS-, từ CTS + (B) đến RTS +, và từ CTS- (A) sang RTS-

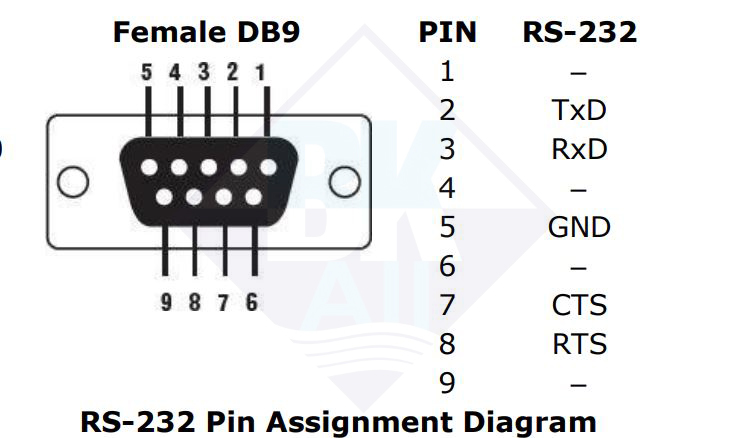

Bước 4: Gắn đầu nối RS232

Tùy thuộc vào ứng dụng của bạn, hãy sử dụng cáp nối tiếp thích hợp để kết nối từ cổng RS232 DB9 cái của sản phẩm TCC-100 với thiết bị RS232 của bạn hoặc với cổng COM của máy tính

Bước 5: Kiểm tra kết nối

Sau khi định cấu hình công tắc DIP, kết nối nguồn, đấu dây khối đầu cuối và gắn đầu nối RS232, chúng tôi khuyên bạn nên sử dụng chương trình đầu cuối bảng điều khiển, chẳng hạn như HyperTerminal hoặc Moxa Terminal Emulator, để kiểm tra kết nối. Nếu bạn đã cài đặt bảng nối tiếp RS422/485 (chẳng hạn như Moxa CP-132, bảng 2 cổng RS422/485) trong PC, bạn có thể kết nối cổng COM của PC với RS-232 của TCC-100, sau đó kết nối khối đầu cuối RS422/485 của TCC-100 với một trong các cổng của bảng nối tiếp RS422/485. Ngoài ra, nếu bạn đã thiết lập mạng RS422 hoặc RS485, bạn cũng có thể kết nối trực tiếp khối thiết bị đầu cuối RS422/485 của TCC-100 với mạng đó. Tiếp theo, khởi động HyperTerminal hoặc Moxa Terminal Emulator, sau đó mở kết nối với cả cổng COM và cổng được liên kết với cổng RS422/485 của TCC-100. Kiểm tra kết nối bằng cách nhập một vài ký tự trên bàn phím PC của bạn. Các ký tự bạn nhập sẽ hiển thị trong cửa sổ HyperTerminal hiện không hoạt động, cho biết rằng các ký tự đã nhập đã được truyền giữa cổng RS232 của TCC-100 và đầu nối khối thiết bị đầu cuối RS422/485

Bước 6: Tùy chọn vị trí

Ngoài việc đặt TCC-100 trên máy tính để bàn hoặc bề mặt nằm ngang khác, bạn cũng có thể sử dụng các tùy chọn DIN-rail hoặc giá treo tường, như minh họa bên dưới.

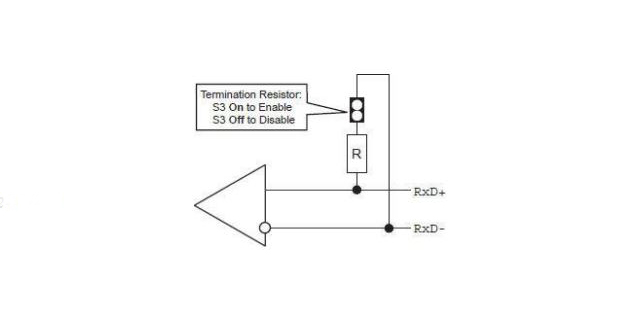

Sơ đồ điện trở Termination

Ngắt kết nối được thiết kế để giảm nhiễu từ các tín hiệu truyền RS422/485. Nếu cáp mạng quá dài, các hiệu ứng đường truyền không mong muốn có thể phát sinh. Phương pháp tốt nhất để giảm thiểu năng lượng trên một vật dẫn không sử dụng là tiêu tán năng lượng dưới dạng nhiệt bằng cách nối đất cả hai đầu của vật dẫn không sử dụng xuống đất bằng điện trở (phương pháp này được gọi là kết thúc hai chiều). Điện trở của các điện trở phải bằng trở kháng đặc tính của đường dây. Cặp xoắn RS485 phổ biến nhất có tổng công suất đặc trưng từ 100 đến 120 ohms. Kỹ thuật kết thúc của Moxa là kết thúc hai hướng, mang lại tính toàn vẹn của tín hiệu tuyệt vời. Với kỹ thuật này, các trình điều khiển đường truyền có thể được đặt ở bất kỳ đâu trên mạng

Sơ đồ chức năng

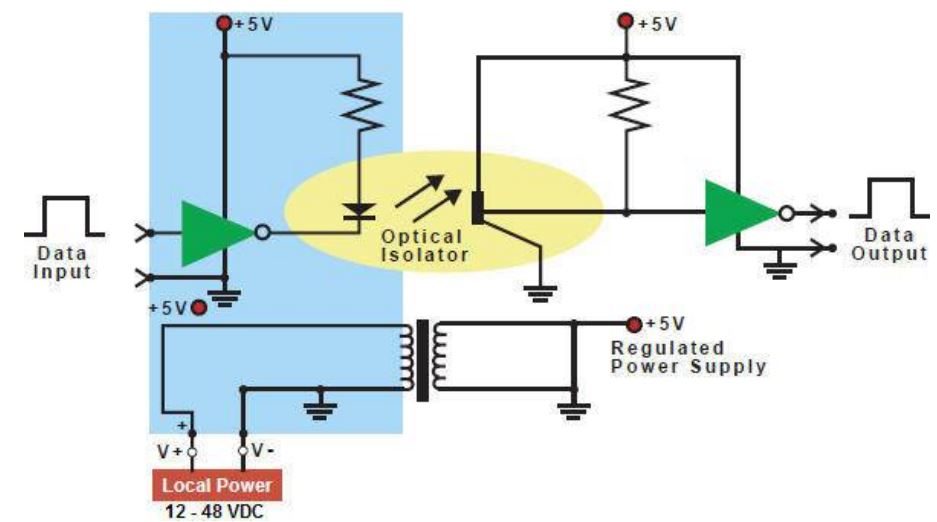

Sơ đồ khối cách ly

Các ứng dụng tiêu biểu

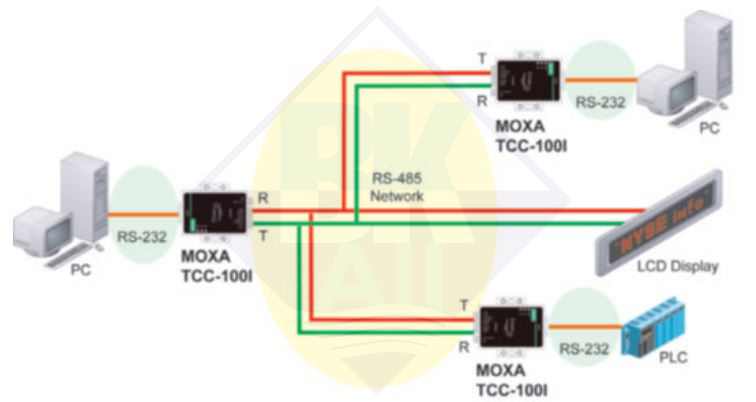

Ứng dụng RS485

Ứng dụng RS-485 điển hình cho dòng TCC-100 được thể hiện trong hình sau. Trong trường hợp này, hai thiết bị TCC-100 được sử dụng để kết nối hai PC với mạng RS485. TCC-100 thứ ba được sử dụng để kết nối PLC, được thiết kế cho giao diện RS232, với mạng RS485. Bằng cách này, cả hai PC đều có thể tương tác với PLC và màn hình LCD.

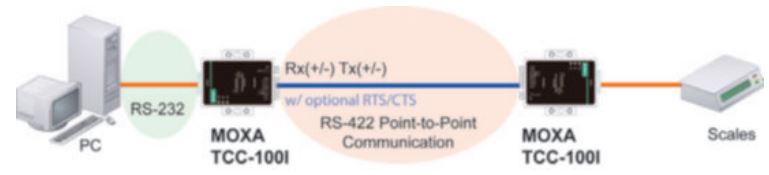

Ứng dụng RS422

Một ứng dụng RS422 điển hình cho Dòng TCC-100 được thể hiện trong hình sau. Trong trường hợp này, hai thiết bị TCC-100 được sử dụng để tạo kết nối điểm-điểm giữa PC và thang đo. Lợi thế của việc sử dụng hai thiết bị TCC-100 để chuyển đổi từ RS232, sang RS422, và sau đó trở lại RS232, là cáp RS422 kết nối hai bộ chuyển đổi có thể dài tới 1,2 km (điều này là cải tiến lớn so với giới hạn khoảng cách 15 m do giao diện RS232 áp đặt)

Trên đây là hướng dẫn sử dụng dòng TCC-100 hãng Moxa. Hy vọng qua bài viết các bạn có thể dễ dang sử dụng thiết bị này, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
