Bộ chuyển đổi hai chiều RS-232 sang RS-422, tốc độ cao, cách ly, tự cấp nguồn đầu tiên, 2 dây/4 dây RS-485 với khả năng cách ly 2,5 KV và bảo vệ 15 KV ESD. BKAII cùng các bạn tìm hiểu cách cài đặt sử dụng TCC-80I/TCC-80I-DB9 hãng Moxa nhé!

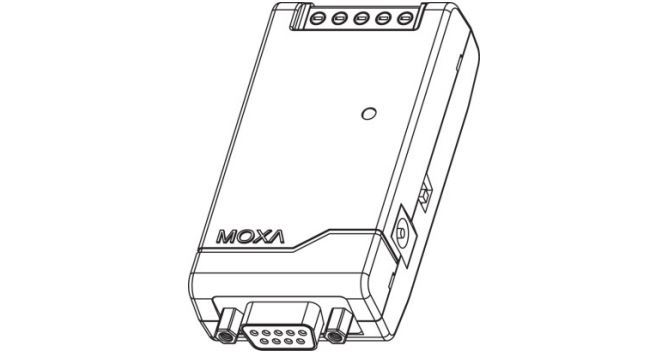

TCC-80I là bộ chuyển đổi tự cấp nguồn, tốc độ cao, biệt lập đầu tiên trên thế giới. Nó được cấp nguồn thông qua cổng RS-232 của máy chủ và cung cấp khả năng chuyển đổi tín hiệu hoàn chỉnh giữa các thiết bị RS-232 và RS-422/485. TCC-80I chuyển đổi qua lại giữa các đường TxD và RxD của RS-232 thành RS-2 dây bán song công- 485 hoặc tín hiệu cân bằng của RS-422/485 full duplex4-dây. Ngoài ra, TCC-80I cung cấp khả năng bảo vệ ESD 15KV toàn diện cho tất cả các đường nối tiếp. Có lẽ tính năng quan trọng nhất là cách ly 2,5 KV được thiết kế để ngăn dòng điện vòng tiếp đất, giảm thiệt hại do mất dữ liệu và ngăn ngừa hư hỏng giao diện truyền thông. TCC-80I cũng được thiết kế để cung cấp khả năng điều khiển hướng dữ liệu tự động RS-485, trong đó trình điều khiển RS-485 được bật tự động khi mạch cảm nhận được đầu ra TxD từ tín hiệu RS-232. Không cần nỗ lực lập trình để điều khiển hướng truyền của tín hiệu RS-485 bán song công

Danh sách kiểm tra gói hàng

TCC-80I hoặc TCC-80I-DB9

• Dây nguồn USB

• Hướng dẫn sử dụng

Các ứng dụng

• Thu thập dữ liệu đa điểm

• Tự động hóa nhà máy

• Điều khiển thiết bị nối tiếp từ xa

• Tự động hóa an ninh tòa nhà

• Kiểm soát công nghiệp quan trọng

Tính năng và thông số kỹ thuật

• Tín hiệu:

RS-232: TxD, RxD và GND

RS-422: TxD+(B) / -(A), RxD+(B) / -(A), GND

RS-485: Dữ liệu+(B) / -(A), GND

• Các loại cổng:

RS-232: DB9 cái

RS-422/485: Khối đầu cuối hoặc DB9 đực

• Tự động nhận biết tốc độ truyền từ 50bps đến 115,2Kbps

• RS-232 loopback: RTS đến CTS; DTR đến DSR và DCD

• Hỗ trợ điều khiển hướng dữ liệu RS-485 tự động mà không cần cài đặt công tắc baudrate

• 15 KV ESD cho tất cả các tín hiệu RS-232/422/485 nối tiếp

• Cách ly 2,5 KV

• Điện trở kết thúc 120 ohm tích hợp cho RS-422/RS-485 (có thể lựa chọn công tắc DIP)

• Hỗ trợ tối đa 32 thiết bị được kết nối trong mạng đa điểm RS-485

• Nguồn điện nối tiếp: TxD, RTS hoặc DTR (khuyến nghị BẬT RTS/DTR)

• Đèn báo nguồn cổng LED (cài đặt công tắc)

• Nguồn điện bên ngoài (giắc cắm): Bộ điều hợp DC +5V đến +12V hoặc Dây nguồn USB

(DC +5V)

• Nhiệt độ hoạt động: 0 đến 60°C (32 đến 140°F)

• Kích thước: 42 x 80 x 22 mm

• Vỏ: ABS + PC

• Trọng lượng: 50 ± 5 g

• Chứng nhận CE, FCC Loại B

• Tiêu thụ điện năng: 20 mA ở +5 VDC (tắt kết nối)

Cài đặt

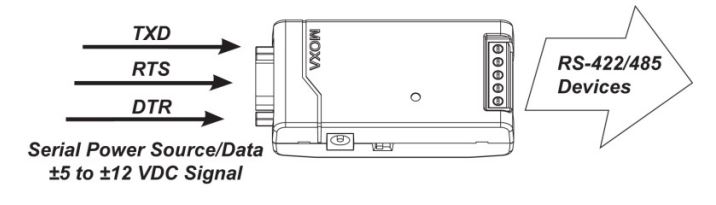

Nguồn cổng nối tiếp (RS-232)

Cổng RS-232 của TCC-80I được thiết kế với ổ cắm DB9 cái để kết nối trực tiếp với PC chủ, với nguồn điện được lấy từ các đường TxD, RTS hoặcDTR. TCC-80I chỉ có khả năng lấy đủ năng lượng từ đường dây Tx đi kèm. Đối với những thiết bị nối tiếp RS-232 được đính kèm không cung cấp đủ năng lượng trên đường dây Tx của nó, các đường dây bắt tay bổ sung phải được kết nối với TCC-80I. Giắc cắm DC của TCC-80I cũng được cung cấp để kết nối nguồn điện 5 đến 12 VDC qua dây nguồn USB hoặc bộ điều hợp nguồn bên ngoài.

Tản điện cổng

Khi cài đặt bộ chuyển đổi TCC-80I hỗ trợ cổng RS-232, hãy chú ý đến mức tiêu thụ điện, chiều dài cáp RS-232, nguồn được cung cấp bởi cổng nối tiếp và khoảng cách truyền RS-422/485. Nói chung, bản thân TCC-80I bắt nguồn từ 70 mW từ nguồn điện; một cổng COM tiêu chuẩn trên PC chủ có thể cung cấp công suất từ 70 đến 90 mW nếu các đường TxD, RTS và DTR được kết nối. Ngoài ra, chiều dài cáp RS-232 phải ngắn hơn 15 m (@ 9600 bps) để đảm bảo rằng máy chủ/thiết bị truyền tới TCC-80I sẽ mất ít năng lượng hơn

Khả năng tương thích nguồn cổng nối tiếp

Các cổng nối tiếp sử dụng nhiều loại chip giao diện, nhưng nguồn cung cấp bởi các cổng khác nhau không phải lúc nào cũng giống nhau. Trên thực tế, một số cổng không cung cấp đủ năng lượng để kích hoạt TCC-80I. Các cổng COM1 và COM2 trên bo mạch hiếm khi gặp sự cố. Bảng hiển thị các thẻ bổ trợ và máy chủ thiết bị nối tiếp với Ethernet đã được thử nghiệm như một nguồn năng lượng tốt để điều khiển TCC-80I

Bảng mạch nối tiếp nhiều cổng Máy chủ thiết bị nối tiếp

Bảng mạch Moxa

CP-168U Series

CP-104U Series

CP-102U Series

C168H Series

C104H Series

Máy chủ Moxa Nport

Đèn báo nguồn cổng LED

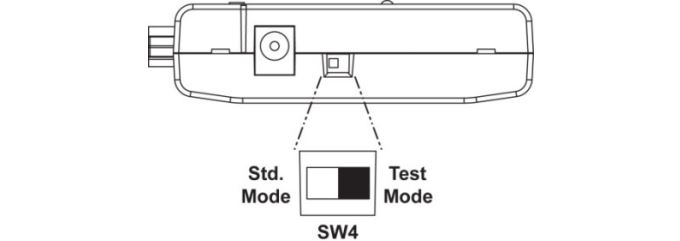

Cách tốt nhất để đảm bảo cổng nối tiếp kèm theo cung cấp đủ điện cho TCC-80I là kiểm tra đèn LED chỉ báo nguồn ở bảng điều khiển phía trước. Để thực hiện việc này, hãy kết nối TCC-80I với cổng RS-232 mục tiêu, sau đó xoay công tắc SW4 sang bên phải để chuyển sang chế độ "Kiểm tra". TCC-80I đang nhận đủ năng lượng nếu đèn LED sáng lên sau khi kích hoạt thiết bị nối tiếp kèm theo. Nếu đèn LED KHÔNG sáng, bạn cần cắm dây nguồn bên ngoài vào TCC-80I

Lưu ý: Đảm bảo xoay công tắc SW4 về chế độ Std.mode (mặc định) khi bạn hoàn thành thử nghiệm. Khi ở chế độ Kiểm tra Test, TCC-80I SẼ KHÔNG truyền dữ liệu

Nguồn điện bên ngoài tùy chọn

Termination là một yêu cầu quan trọng đối với các thiết bị nguồn cổng như TCC-80I. Trong hầu hết các trường hợp, điện trở kết thúc được sử dụng khi chiều dài cáp RS-422/485 dài hơn 100 m. Bất kể mức độ tiêu tán tín hiệu dữ liệu, các điện trở kết cuối sẽ hấp thụ hơn 75 mW năng lượng từ nguồn điện khi TCC-80I không thể sử dụng nguồn nối tiếp hạn chế. Nói cách khác, nếu cần truyền hoặc kết thúc đường dài RS-422/485, thì nên sử dụng nguồn điện một chiều có dây nguồn USB bên ngoài (trong trường hợp này, DIP SW3 phải được BẬT)

Bằng cách kiểm tra TCC-80I ở các tốc độ baud và khoảng cách truyền khác nhau, chúng tôi đã xác định được khoảng cách truyền tối đa có thể đạt được khi sử dụng nguồn cổng nối tiếp. Kết quả kiểm tra được thể hiện trong bảng sau

Tốc độ truyền (bps) Khoảng cách truyền RS-422/485 (m) Terminator nhúng Yêu cầu nguồn điện bên ngoài
9600 1200 (ON) 120Ω Không
19200 1200 (ON) 120Ω Không
38400 600 (ON) 120Ω Không
57600 300 (ON) 120Ω Không
115200 150 (ON) 120Ω Không

Cài đặt Switch và Jumper

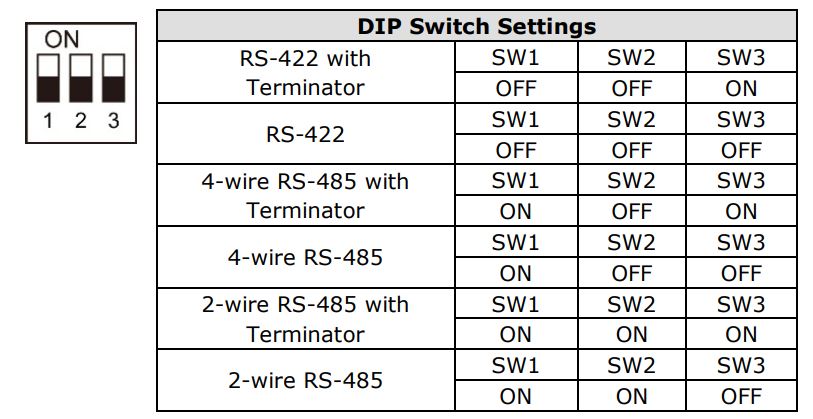

Để thay đổi chế độ hoạt động, hãy kiểm tra cài đặt Công tắc DIP trên bảng điều khiển phía sau

DIP SW1 và SW2 được sử dụng để chọn các chế độ hoạt động (RS-422, 4W hoặc 2W RS-485). Việc chấm dứt được kiểm soát bởi DIP SW3

Nguồn cấp lẻ

Nếu cần thêm nguồn điện bên ngoài, TCC-80I được thiết kế để kết nối với bộ điều hợp nguồn 5 đến 12 VDC tiêu chuẩn.

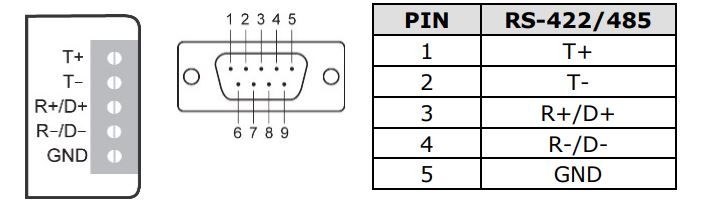

Sơ đồ chân RS-422/485

Cổng RS-422/RS-485 với Đầu nối khối đầu cuối được hiển thị bên dưới. Lưu ý rằng một số đối với một số thiết bị RS-422/485, "B" được sử dụng thay cho "+" và "A" được sử dụng thay cho " -”. Nghĩa là, Dữ liệu (B) Dữ liệu (A) tương ứng với Dữ liệu (+) và Dữ liệu (-), tương ứng

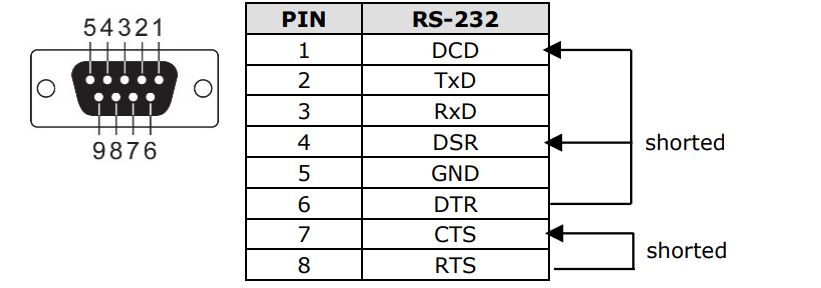

Sơ đồ chân RS-232

Cổng DB9 cái cho tín hiệu RS-232 được hiển thị trong hình dưới đây.

Lưu ý: Các chân RTS và CTS bị đoản mạch và các chân DTR, DSR và DCD bị đoản mạch, do đó người dùng không cần phải lo lắng về sự cố nối dây cáp điều khiển luồng phần cứng

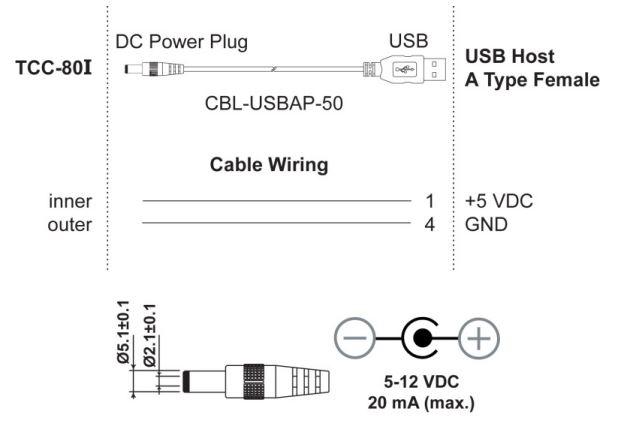

Dây nguồn USB

Nếu cần thêm nguồn điện bên ngoài, TCC-80I có thể được kết nối với nguồn điện tiêu chuẩn 5 đến 12 VDC hoặc có thể sử dụng dây nguồn USB (CBL-USBAP-50).

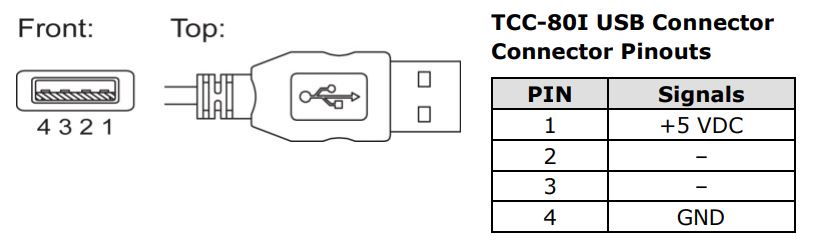

Đầu nối đực USB “A”



Như vậy BKAII đã hướng dẫn các bạn sử dụng sê-ri TCC-80I/TCC-80I-DB9 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
