Hôm nay BKAII cùng các bạn tìm hiểu hướng dẫn lắp đặt cho dòng NPort 5100A hãng Moxa nhé!

Dòng NPort 5100A là thiết bị giao tiếp dữ liệu nhỏ gọn, kích thước bằng lòng bàn tay cho phép bạn điều khiển nối tiếp RS232 (NPort 5110A), RS422/485 (NPort 5130A) và RS232/422/485 (NPort 5150A) thiết bị qua Ethernet dựa trên TCP/IP.

Lưu ý: "-T ” model nhiệt độ mở rộng.

Danh sách kiểm tra gói hàng

Trước khi cài đặt máy chủ thiết bị dòng NPort 5100A, hãy xác minh rằng hộp có đủ:

  • 1 máy chủ thiết bị nối tiếp NPort 5100A
  • Bộ đổi nguồn 100 đến 240 VAC (không bao gồm các kiểu T)
  • 4 miếng dán
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Phụ kiện tùy chọn

  • DK-35A: Bộ gắn DIN-Rail (35 mm)

Chú ý: Nhiệt độ hoạt động của bộ đổi nguồn trong hộp là từ 0 đến 40°C. Nếu ứng dụng của bạn nằm ngoài phạm vi này, vui lòng sử dụng bộ đổi nguồn được cung cấp bởi Bộ nguồn bên ngoài được liệt kê của UL (Công suất đầu ra đáp ứng SELV và LPS 12 - 48VDC, dòng điện tối thiểu 92.4mA). Moxa có các bộ điều hợp nguồn với dải nhiệt độ rộng (-40 đến 75°C, -40 đến 167°F), dòng PWR-12150- (loại phích cắm) -SA-T, để bạn tham khảo.

Giới thiệu phần cứng

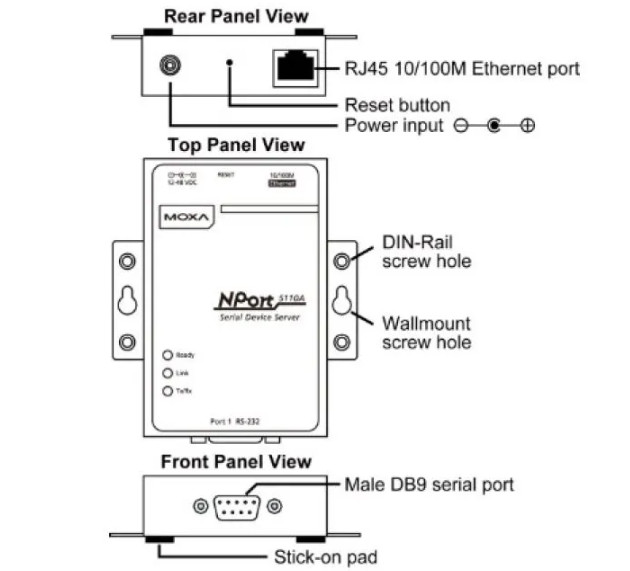

Như thể hiện trong hình sau, thiết bị dòng NPort 5100A có một cổng DB9 đực để truyền nối tiếp RS232 (NPort 5110A), RS422/485 (NPort 5130A) hoặc RS232/422/485 (NPort 5150A) dữ liệu.

NPort 5110A, NPort 5130A và NPort 5150A có cùng hình thức.

Nút reset: Nhấn và giữ nút trong 5 giây để tải cài đặt mặc định ban đầu: Sử dụng một vật nhọn, chẳng hạn như kẹp giấy được làm thẳng hoặc tăm, để ấn nút này. Điều này sẽ làm cho đèn LED Ready bật và tắt. Giá trị mặc định của nhà sản xuất sẽ được tải sau khi đèn LED Ready ngừng nhấp nháy (sau khoảng 5 giây). Tại thời điểm này, hãy thả nút reset.

Các chỉ số LED

Bảng điều khiển phía trên của NPort 5100A có ba chỉ báo LED, được mô tả trong bảng sau.

LED Màu Chức năng
Ready Đỏ Ổn định Bật nguồn và NPort đang khởi động.
Nhấp nháy

Cho biết xung đột IP hoặc DHCP hoặc BOOTP

máy chủ không phản hồi đúng cách.

Xanh lá Ổn định

Nguồn được bật và NPort đang hoạt động

bình thường

Nhấp nháy NPort đã được định vị bởi chức năng Vị trí của Quản trị viên NPort
Tắt Mất nguồn, hoặc lỗi nguồn.
Link Cam Kết nối Ethernet 10 Mbps.
Xanh lá Kết nối Ethernet 100 Mbps.
Tắt Cáp Ethernet bị ngắt kết nối.
Tx/Rx Cam Cổng nối tiếp đang nhận dữ liệu.
Xanh lá Cổng nối tiếp đang truyền dữ liệu.
Tắt Dữ liệu không được truyền hoặc nhận qua cổng nối tiếp.

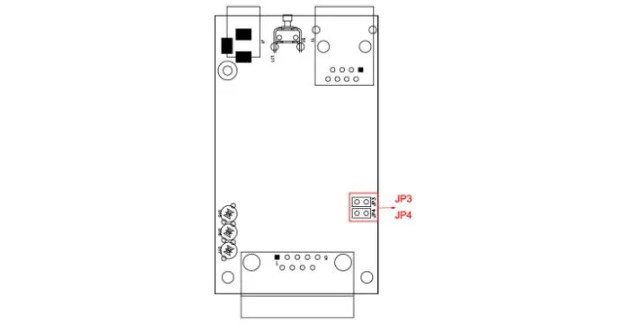

Adjustable pull high/low resistor for RS-422/485 (150 KΩ or 1 KΩ)

Jumpers được sử dụng để đặt các giá trị điện trở pull high/low. Giá trị mặc định là 150 KΩ. Làm ngắn các jumper để đặt giá trị này thành 1 KΩ. Không sử dụng cài đặt 1 KΩ với chế độ RS232, vì làm như vậy sẽ làm suy giảm tín hiệu RS232 và rút ngắn khoảng cách giao tiếp.

Thông tin cài đặt phần cứng

Bước 1: Sau khi tháo thiết bị dòng NPort 5100A khỏi hộp, hãy kết nối thiết bị dòng NPort 5100A với mạng. Sử dụng cáp Ethernet thẳng tiêu chuẩn để kết nối với trung tâm hoặc switch. Khi thiết lập hoặc kiểm tra thiết bị dòng NPort 5100A, bạn có thể thấy thuận tiện khi kết nối trực tiếp với cổng Ethernet của máy tính. Trong trường hợp này, hãy sử dụng cáp Ethernet chéo.

Bước 2: Kết nối cổng nối tiếp của thiết bị dòng NPort 5100A với thiết bị nối tiếp.

Bước 3: Kết nối bộ đổi nguồn.

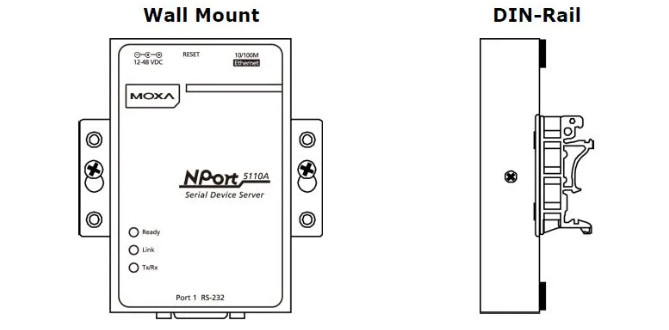

Bước 4: Các tùy chọn vị trí. Ngoài việc đặt NPort 5100A trên máy tính để bàn hoặc bề mặt nằm ngang khác, bạn cũng có thể sử dụng các tùy chọn DIN-Rail hoặc Wall Mount, như được minh họa bên dưới.

Thông tin cài đặt phần mềm

Đối với cấu hình của NPort, địa chỉ IP mặc định của NPort là: LAN: Static IP = 192.168.127.254; netmask = 255.255.255.0 Bạn có thể đăng nhập bằng tài khoản và mật khẩu mặc định (tài khoản: admin; mật khẩu: moxa) để thay đổi bất kỳ cài đặt nào để đáp ứng cấu trúc liên kết mạng của bạn (ví dụ: địa chỉ IP) hoặc thiết bị nối tiếp (ví dụ: thông số nối tiếp). Nếu bạn muốn áp dụng chế độ COM thực cho ứng dụng của mình, bạn sẽ cần cài đặt trình điều khiển của NPort trên máy tính để bàn của mình. Bạn cũng có thể tham khảo bộ phận hỗ trợ của Moxa https://www.moxa.com/support cho hướng dẫn sử dụng, trình điều khiển, SNMP MIB và Tiện ích tìm kiếm NPort. Đối với NPort có cổng nối tiếp DB Male, bạn có thể tham khảo phần chỉ định chân DB9 Male Ports để lặp lại chân 2 và chân 3 cho giao diện RS232 để thực hiện tự kiểm tra trên thiết bị.

Sơ đồ cổng Ethernet

Pin Ethernet
1 Tx+
2 Tx-
3 Rx+
6 Rx-



Sơ đồ chân cổng NPort 5110A - DB9 male (RS232)

PIN RS232
1 DCD
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 -

Sơ đồ chân cổng NPort 5130A - DB9 male (RS422/485)

PIN RS-422/485-4W RS-485-2W
1 TXD-(A) -
2 TXD+(B) -
3 RXD+(B) Data+(B)
4 RXD-(A) Data-(A)
5 GND GND
6 - -
7 - -
8 - -
9 - -

Sơ đồ chân cổng NPort 5150A - DB9 male (RS232/422/485)

PIN RS232 RS422/485-4W RS485-2W
1 DCD TXD-(A) -
2 RxD TXD+(B) -
3 TxD RXD+(B) Data+(B)
4 DTR RXD-(A) Data-(A)
5 GND GND GND
6 DSR - -
7 RTS - -
8 CTS - -
9 -- -

Thông số kỹ thuật

Yêu cầu nguồn điện
Điện áp vào 12 đến 48VDC
Công suất tiêu thụ

NPort 5110A: 82.5mA @ 12V, 47.3mA @ 24V

NPort 5130A: 89.1mA @ 12V, 49.5mA @ 24V

NPort 5150A: 92.4mA @ 12V, 52.8mA @ 24V

Giới hạn môi trường
Nhiệt độ hoạt động

Model tiêu chuẩn: 0 đến 60°C (32 đến 140°F)

Model nhiệt độ rộng: -40 đến 75°C (-40 đến 167°F)

Độ ẩm môi trường xung quanh 5 đến 95% RH
Kích thước
Có tai 75.2 x 80 x 22mm (2.96 x 3.15 x 0.87 trong)
Không có tai 52 x 80 x 22mm (2.05 x 3.15 x 0.89 trong)
Sự bảo vệ
Bảo vệ đường dây nối tiếp Level 1, EN 61000-4-5
Cách ly từ tính 1.5kV cho Ethernet
Bảo vệ đường dây điện Level 3, EN 61000-4-5
Phê duyệt quy định
FCC Lớp A, CE Lớp A, UL, LVD

Trên đây là hướng dẫn của BKAII cho việc lắp đặt dòng Nport 5100A hãng Moxa. Hy vọng bài viết mang lại những kiến thức hữu ích cho các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
