Tiếp tục là những hướng dẫn cho các sản phẩm Moxa, bài viết này BKAII cùng các bạn tìm hiểu cách cài đặt bộ chuyển đổi NPort 5400 Series nhé!

Chào mừng bạn đến với Dòng NPort 5400 của Moxa, một thiết bị giao tiếp 4 cổng cho phép bạn điều khiển RS232 (NPort 5410), RS422/485 (NPort 5430/5430I) hoặc RS232/422/485 (NPort 5450/5450I) thiết bị nối tiếp qua Ethernet dựa trên TCP/IP. Bên cạnh đó, NPort 5450-T và NPort 5450I-T được thiết kế để sử dụng trong môi trường nhiệt độ rộng.

Dòng NPort 5400 là Sản phẩm Xanh của Moxa. Các Sản phẩm Xanh của Moxa đáp ứng chỉ thị RoHS của Nghị viện Châu Âu và theo đó, không chứa cadimi và hợp chất cadimi, hợp chất crom hóa trị sáu, hợp chất chì và chì, thủy ngân và hợp chất thủy ngân, PBB (polybromated biphenyl) hoặc PBDEs (polybromated diphenyl ete) .

Danh sách kiểm tra gói hàng

Trước khi cài đặt NPort 5400, hãy xác minh rằng gói chứa các mục sau:

  • 1 thiết bị nối tiếp NPort 5400
  • Bộ đổi nguồn (Được bán riêng cho NPort 5450-T5450I-T)
  • Giắc cắm nguồn sang bộ chuyển đổi khối đầu cuối 3 chân
  • Bộ giá treo tường
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Phụ kiện tùy chọn

  • DK-35A Dùng cho DIN-Rail 35 mm, bao gồm 4 vít

Nhiệt độ hoạt động của bộ đổi nguồn (nếu có) trong hộp là từ 0 đến 40°C. Nếu ứng dụng của bạn nằm ngoài phạm vi này, vui lòng sử dụng bộ đổi nguồn được cung cấp bởi Bộ nguồn bên ngoài được liệt kê của UL. (Sản lượng điện đáp ứng SELV và LPS và được đánh giá từ 12 đến 48VDC; dòng điện tối thiểu là 92.4mA).

Giới thiệu phần cứng

Như thể hiện trong các hình sau, NPort 5410 có 4 cổng Male DB9, đối với giao diện RS232, NPort 5430/5430I có 4 khối đầu cuối 5 chân, đối với giao diện RS422/485 và NPort 5450/5450I có 4 Cổng DB9 đực, cho giao diện RS232/422/485.

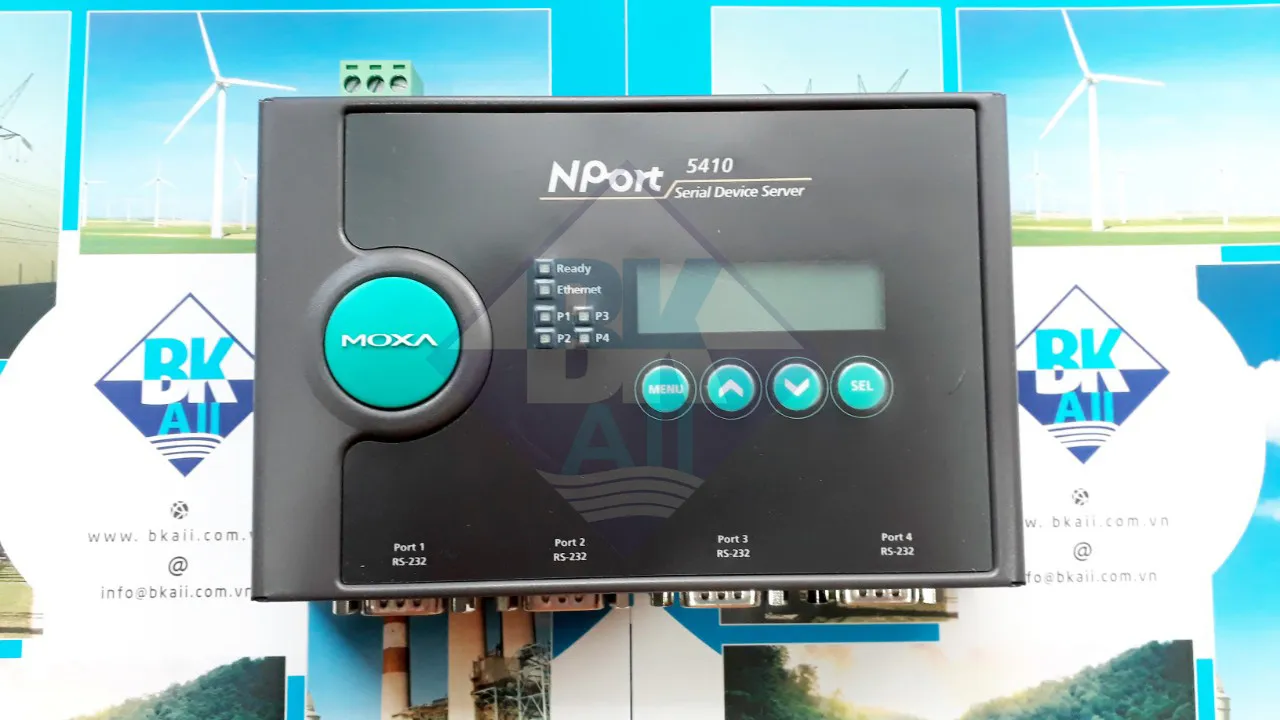

NPort 5410/5450/5450I

NPort 5430/5430I

NPort 5450-T/5450I-T

Nút reset: Nhấn nút liên tục trong 5 giây để tải cài đặt gốc: Sử dụng một vật nhọn, chẳng hạn như kẹp giấy được làm thẳng hoặc tăm, để nhấn nút. Điều này sẽ làm cho đèn LED Ready bật và tắt. Giá trị mặc định của nhà sản xuất sẽ được tải sau khi đèn LED Ready ngừng nhấp nháy (sau khoảng 5 giây). Tại thời điểm này, bạn nên thả nút Reset

Các chỉ số LED

Bảng điều khiển của NPort 5400 chứa 6 đèn báo LED, như được mô tả trong bảng sau.

Tên đèn LED LED màu Chức năng LED
Ready Đỏ Ổn định: Nguồn đã bật và NPort đang khởi động.
Nhấp nháy: Cho biết xung đột IP hoặc DHCP hoặc máy chủ BOOTP không phản hồi đúng cách
Xanh lá Ổn định: Nguồn đã bật và NPort đang hoạt động bình thường.
Nhấp nháy: NPort đã được định vị bởi chức năng Vị trí của Quản trị viên NPort
Tắt Nguồn bị tắt, hoặc tình trạng lỗi nguồn.
Ethernet Cam Kết nối Ethernet 10 Mbps
Xanh lá Kết nối Ethernet 100 Mbps
Tắt Cáp Ethernet bị ngắt kết nối hoặc bị chập
P1, P2, P3, P4 Cam Cổng nối tiếp đang nhận dữ liệu
Xanh lá Cổng nối tiếp đang truyền dữ liệu
Tắt

Không có dữ liệu nào đang được truyền hoặc nhận

thông qua cổng nối tiếp.

Bảng điều khiển hiển thị LCM (không hỗ trợ trong kiểu máy -T) Khi thiết bị NPort 5400 được bật nguồn, bạn sẽ thấy một màn hình tương tự như:

Đây là nơi NP5410_61405 là tên của máy chủ và 192.168.127.254 là địa chỉ IP của máy chủ.

Hoạt động bảng điều khiển LCM (không hỗ trợ trong mô hình -T)

Có bốn nút trên bảng điều khiển của NPort 5400 được sử dụng để vận hành bảng điều khiển LCM của máy chủ. Đi từ trái sang phải, các nút là:

Nút Hoạt động
MENU Kích hoạt menu chính hoặc quay lại mức thấp hơn
︿ Cuộn lên qua danh sách các mục được hiển thị trên dòng thứ hai của bảng điều khiển LCM
Cuộn xuống danh sách các mục được hiển thị trên dòng thứ hai của bảng điều khiển LCM
SEL Chọn tùy chọn được liệt kê trên dòng thứ hai của bảng điều khiển LCM.

Bảng điều khiển LCM chi tiết Hướng dẫn vận hành có thể tìm thấy trên CD-ROM trong “Hướng dẫn sử dụng NPort 5400 Series”.

Quy trình cài đặt phần cứng

Bước 1: Sau khi tháo NPort 5400 khỏi hộp, điều đầu tiên bạn nên làm là gắn bộ chuyển đổi nguồn.
Bước 2: Kết nối NPort 5400 với mạng. Sử dụng cáp Ethernet đi thẳng tiêu chuẩn để kết nối với Hub hoặc Switch. Khi thiết lập hoặc thử nghiệm NPort 5400, bạn có thể thấy thuận tiện khi kết nối trực tiếp với cổng Ethernet của máy tính. Trong trường hợp này, hãy sử dụng cáp Ethernet chéo.
Bước 3: Kết nối cổng nối tiếp của NPort 5400 với thiết bị nối tiếp.
Bước 4: Tùy chọn Vị trí

Treo tường hoặc tủ

NPort 5400 đi kèm với hai tấm đính kèm bằng kim loại để gắn NPort 5400 vào tường hoặc bên trong tủ. Đầu tiên, sử dụng hai vít trên mỗi giá đỡ để gắn các giá đỡ vào phía sau của NPort5400. Tiếp theo, sử dụng hai vít trên mỗi giá đỡ để gắn NPort 5400 vào tường hoặc tủ.
Các đầu của vít phải có đường kính nhỏ hơn 6.0 mm và các trục phải có đường kính nhỏ hơn 3.5 mm

DIN-Rail Mounting

Có thể mua riêng phần đính kèm DIN-rail để gắn sản phẩm vào DIN-rail. Khi vặn các phần đính kèm vào DIN-rail, hãy đảm bảo rằng các lò xo kim loại cứng ở trên cùng.

DIN-Rail gắn tường

Cài đặt Pull High/low Resistors cho cổng RS485

 Các công tắc DIP ở dưới cùng của NPort 5400 được sử dụng để đặt các giá trị điện trở Pull High/low cho mỗi cổng nối tiếp.

Mặc định SW 1 2 3
Pull High Pull Low Terminator
ON 1KΩ 1KΩ 120KΩ
OFF 150KΩ 150KΩ -


Nhiệt độ hoạt động của bộ đổi nguồn trong hộp là từ 0 đến 40°C. Nếu ứng dụng của bạn nằm ngoài phạm vi này, vui lòng sử dụng bộ đổi nguồn được cung cấp bởi Bộ nguồn bên ngoài được liệt kê của UL (Nguồn điện đầu ra đáp ứng SELV và LPS và được xếp hạng 12 - 48VDC, dòng điện tối thiểu 0.73A). Moxa có bộ điều hợp nguồn với dải nhiệt độ rộng (-40 đến 75°C, -40 đến 167°F), dòng PWR-12150 (loại phích cắm) -SA-T, để bạn tham khảo.

Thông tin cài đặt phần mềm

Đối với cấu hình của NPort, địa chỉ IP mặc định của NPort là: LAN: Static IP = 192.168.127.254; netmask = 255.255.255.0
Bạn có thể đăng nhập bằng tài khoản và mật khẩu mặc định (tài khoản: admin; mật khẩu: moxa) để thay đổi bất kỳ cài đặt nào nhằm đáp ứng cấu trúc liên kết mạng của bạn (ví dụ: địa chỉ IP) hoặc thiết bị nối tiếp (ví dụ: thông số nối tiếp). Nếu bạn muốn áp dụng chế độ COM thực cho ứng dụng của mình, bạn sẽ cần cài đặt trình điều khiển của NPort trên máy tính để bàn của mình. Bạn cũng có thể tham khảo website https://www.moxa.com/support/ để biết hướng dẫn sử dụng, trình điều khiển, Tiện ích Tìm kiếm Thiết bị (DSU),…

Lưu ý: Đối với NPort có cổng nối tiếp DB Male, bạn có thể tham khảo phần chỉ định chân DB9 Male Ports để lặp lại chân 2 và chân 3 cho giao diện RS232 để tự kiểm tra trên thiết bị.

Gán chốt và đấu dây cáp



Các sơ đồ cổng male DB9

Chỉ định chân áp dụng cho NPort 5410 (chỉ RS232), 5450 và 5450I.

PIN RS232 RS422/4-wire RS485 2-wire RS485
1 DCD TxD-(A) -
2 RxD TxD+(B) -
3 TxD RxD+(B) Data+(B)
4 DTR RxD-(A) Data-(A)
5 GND GND GND
6 DSR - -
7 RTS - -
8 CTS - -
9 - - -


Hệ thống dây DB9-NPort 5410/5450/5450I DB9 female đến DB9 male

DB9 female đến DB25 male

Thông số kỹ thuật môi trường

Nguồn điện
Đầu vào Voltage 12 đến 48VDC

Mức tiêu thụ nguồn:

NPort 5410

NPort 5430

NPort 5430I

NPort 5450

NPort 5450I

350mA @ 12V, 190mA @ 24V

320mA @ 12V, 175mA @ 24V

530mA @ 12V, 280mA @ 24V

350mA @ 12V, 190mA @ 24V

554mA @ 12V, 294mA @ 24V

Nhiệt độ vận hành
Mô hình chuẩn 0 đến 55 ° C (32 đến 131 ° F)
Nhiệt độ rộng -40 đến 75 ° C (-40 đến 167 ° F)
Độ ẩm hoạt động 5 đến 95% RH
Kích thước (W × D × H)

158 × 33 × 103 mm

6.22 × 1.3 × 4.06 in

Bảo vệ đường dây nối tiếp Tăng áp: Công suất: 1 kV; Tín hiệu: 1kV; Bảo vệ cách ly 2KV (kiểu NPort 5430I/5450I)
Cách ly từ tính 1.5KV cho Ethernet
Bảo vệ đường dây điện

Level 3 Burst (EFT), EN 61000-4-4

Level 3 Surge, EN 61000-4-5

Phê duyệt quy định FCC Class A, CE Class A, UL, DNV (chỉ dành cho đầu vào DC), LVD, tuân thủ EN 55011: 2007 + A2: 2007 Class A (Nhóm 1) và EN 60601-1-2: 2007

Trên đây là hướng dẫn cơ bản của BKAII cho việc cài đặt Nport 5400 series hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
