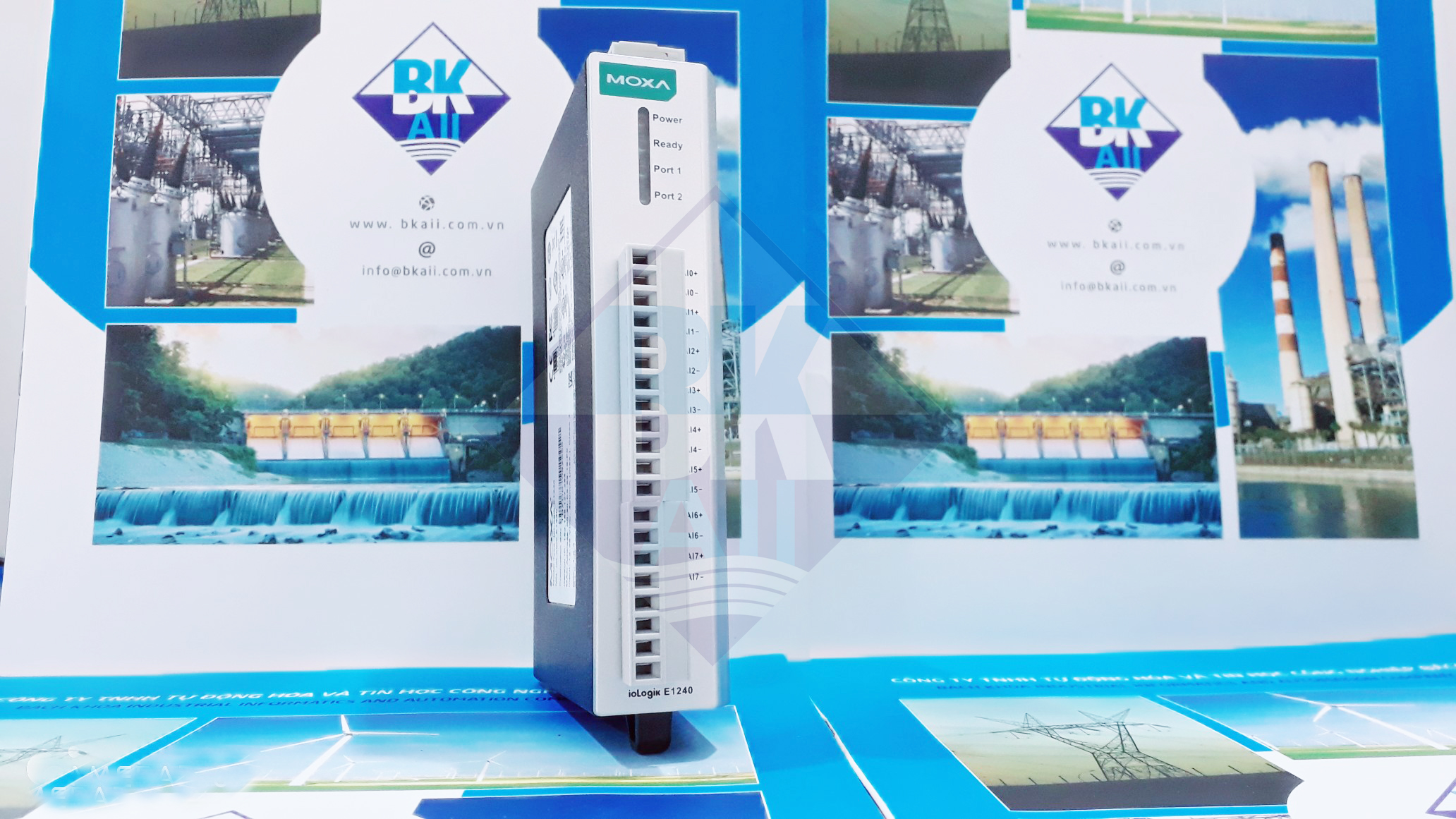

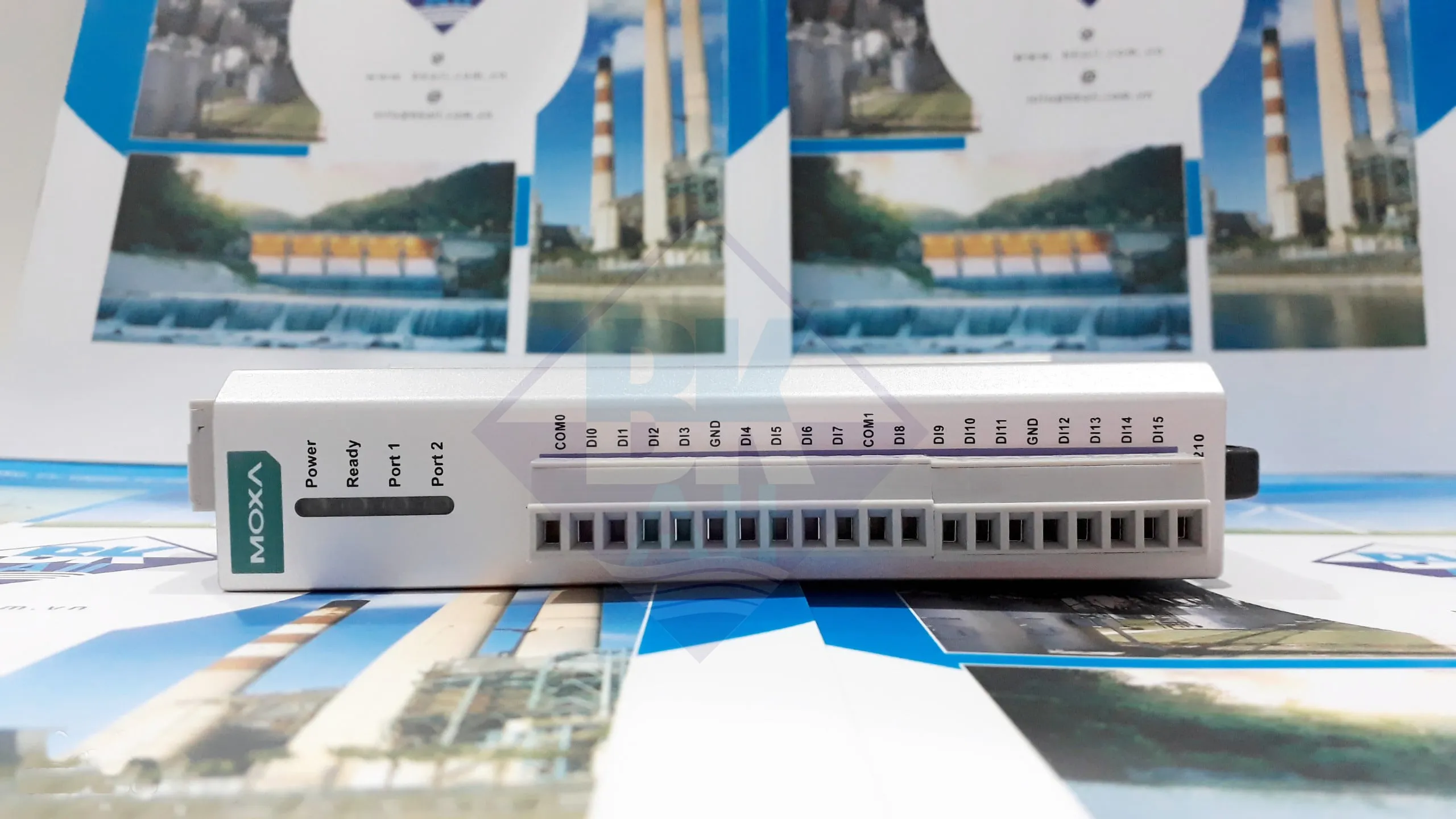

Bài viết này BKAII cùng các bạn tìm hiểu cách thức để cài đặt bộ chuyển mạch Ethernet I/O từ xa ioLogik E1200 Series hãng Moxa nhé!

Bộ sản phẩm gồm có

  • 1 sản phẩm I/O từ xa dòng ioLogik E1200
  • Hướng dẫn cài đặt nhanh

Thông số kỹ thuật

Dòng điện vào

Đầu vào Voltage: 12 đến 36 VDC

Hoạt động: Mô hình tiêu chuẩn: -10 đến 60°C (14 đến 140°F)

Nhiệt độ rộng. Kiểu máy: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ bảo quản: -40 đến 85°C (-40 đến 185°F)

Hướng dẫn cài đặt

Cài đặt Jumper

Các mô hình có DIO, AI hoặc các kênh nguồn bên ngoài yêu cầu định cấu hình các jumper bên trong vỏ. Tháo con vít nằm ở mặt sau và mở nắp để định cấu hình jumper.

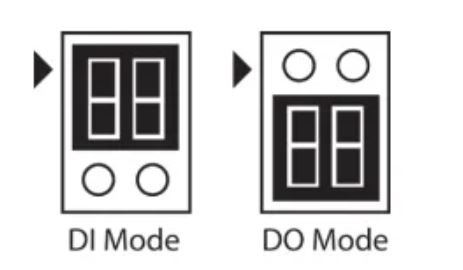

  • Cấu hình chế độ DIO được hiển thị (Mặc định: Chế độ DO).

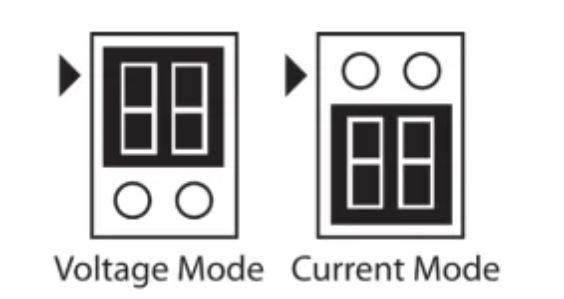

  • Cấu hình chế độ analog được hiển thị (Mặc định: Chế độ Voltage).



  • DO trên ioLogik E1213 có 3 cấu hình nguồn bên ngoài (EXT) có thể có, được hiển thị ở bên phải.

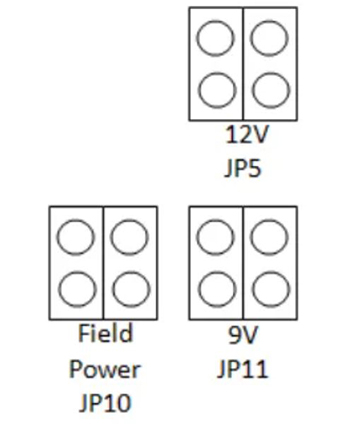

Chỉ có thể chọn một công suất trường tại một thời điểm (JP10/12V JP5/9V JP11) và jumper phải được lắp theo chiều dọc, không được lắp theo chiều ngang (Mặc định: Field Power JP10)

CHÚ Ý: ioLogik E1213 có 4 kênh DO thuần túy và 4 kênh DIO lai. Đối với 4 kênh DO thuần túy, bạn có thể sử dụng jumper để chọn đầu ra cấu hình nguồn (tức là công suất trường 12V, 9V). Nhưng đối với 4 kênh DIO lai, bạn không thể sử dụng jumper để chọn đầu ra cấu hình nguồn. Thay vào đó, bạn chỉ có thể sử dụng jumper để đặt các kênh DIO thành chế độ DI hoặc chế độ DO.

I/O dây

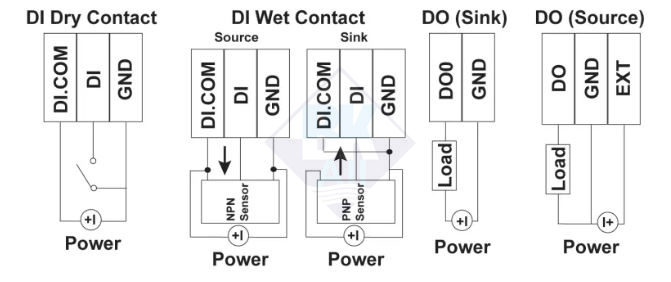

  • Đầu vào/đầu ra kỹ thuật số

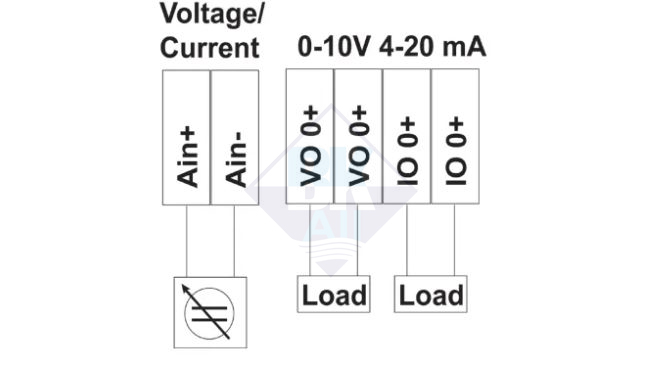

  • Đầu vào/đầu ra tương tự (analog)

  • Đầu ra rơle (Dạng A)

  • Đầu vào RTD

  • Đầu vào TC

Lưu ý: “load” trong sơ đồ mạch là một thành phần hoặc một phần của mạch tiêu thụ công suất điện. Đối với các sơ đồ được hiển thị trong tài liệu này, " load " đề cập đến các thiết bị hoặc hệ thống được kết nối với thiết bị I/O từ xa.

Lắp đặt

Có hai thanh trượt ở mặt sau của thiết bị để gắn vào thanh ray DIN và treo tường

  • Gắn trên thanh ray DIN: Kéo thanh trượt dưới cùng ra, chốt thiết bị vào thanh ray DIN và đẩy thanh trượt vào lại.
  • Gắn lên tường: Kéo cả thanh trượt trên và dưới ra và căn chỉnh các vít cho phù hợp.

Kết nối nguồn điện

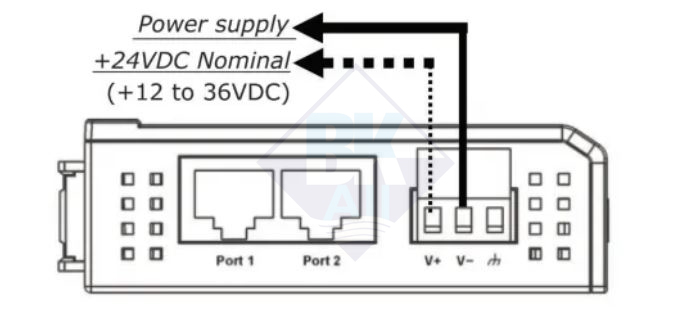

Kết nối đường dây điện +12 đến +36 VDC với thiết bị đầu cuối V + khối đầu cuối của ioLogik E1200, nối đất từ ​​nguồn điện đến cực V-. Nối chốt nối đất () nếu có tiếp đất.

Lưu ý: Vì lý do an toàn, dây nối với nguồn điện phải có đường kính ít nhất là 2 mm

Kết nối với mạng

ioLogik E1200 có hai cổng Ethernet RJ45 tích hợp để kết nối cáp Ethernet trực tiếp hoặc cáp chéo

Các chỉ số LED

Kiểu Màu đèn Mô tả
Năng lượng Vàng Nguồn hệ thống đang BẬT
Tắt Nguồn hệ thống đang TẮT
Độ sẵn sàng Xanh lá Hệ thống đã sẵn sàng
Nhấp nháy Nhấp nháy sau mỗi 1 giây, chức năng được kích hoạt
Nhấp nháy Nhấp nháy 0.5 giây một lần khi Firmwar được được nâng cấp
Nhấp nháy Chu kỳ thời gian bật/tắt: 0.5 giây hiển thị "Chế độ an toàn"
Tắt Hệ thống chưa sẵn sàng

Port 1

Màu xanh lá Đã bật kết nối Ethernet
Nhấp nháy Đang truyền hoặc nhận dữ liệu
Port 2 Màu xanh lá Đã bật kết nối Ethernet
Nhấp nháy Đang truyền hoặc nhận dữ liệu

EXT (Chỉ E1213)

Màu xanh lá Đầu vào nguồn EXT được kết nối
Tắt Ngõ vào nguồn điện EXT bị ngắt kết nối

Cấu hình hệ thống

Cấu hình qua Bảng điều khiển Web

Cấu hình chính của ioLogik E1200 là web giao diện điều khiển.

  • Địa chỉ IP mặc định: 192.168.127.254
  • Subnet Mask: 255.255.255.0

ioSearch Utility

.ioSearch là một tiện ích tìm kiếm giúp người dùng định vị ioLogik E1200 trên mạng cục bộ. Có thể tải xuống tiện ích từ Web Moxa

Tải cài đặt mặc định ban đầu

Có ba cách để khôi phục ioLogik E1200 về cài đặt mặc định của nhà sản xuất.

  • Giữ nút RESET trong 5 giây.
  • Trong tiện ích ioSearch, nhấp chuột phải vào thiết bị ioLogik cần thiết lập lại và chọn Reset về mặc định.
  • Chọn Load Factory Default từ web giao diện điều khiển.

Lưu ý: Vui lòng tham khảo hướng dẫn sử dụng để biết thông tin cấu hình và cài đặt chi tiết.

Cách tải xuống phần mềm

Bước 1: Nhấp vào liên kết sau để mở công cụ tìm kiếm hỗ trợ và tải xuống:

http://www.moxa.com/support/support_home.aspx?isSearchShow=1

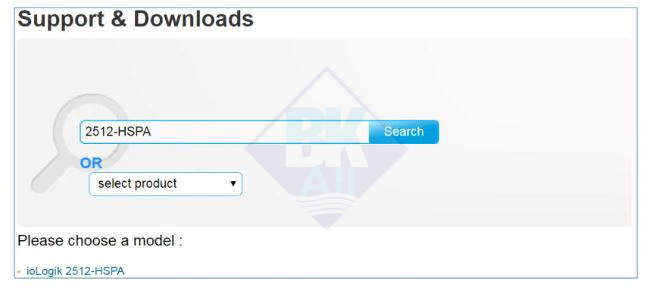

Bước 2: Nhập tên model vào hộp tìm kiếm hoặc chọn một sản phẩm từ hộp thả xuống, sau đó nhấp vào Tìm kiếm.

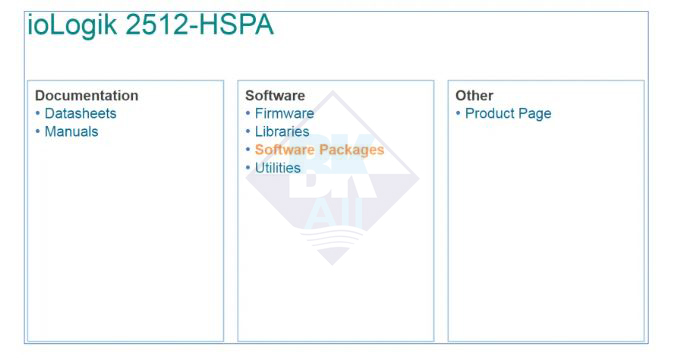

Bước 3: Nhấp vào liên kết Software Packages để tải xuống phần mềm mới nhất cho sản phẩm.

 Thông tin ATEX
  • Số chứng chỉ: DEMKO 13 ATEX 1210600X
  • Chuỗi chứng nhận: Ví dụ: nA nC IIC T3 Gc
  • Tiêu chuẩn bao gồm: EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010
  • Các sản phẩm này phải được lắp đặt trong vỏ bọc IP54 được Chứng nhận ATEX và chỉ có thể truy cập được bằng cách sử dụng một công cụ.
  • Các sản phẩm này được sử dụng trong khu vực ô nhiễm không quá mức độ 2 phù hợp với IEC 60664-1

Trên đây là hướng dẫn cài đặt bộ chuyển mạch Ethernet I/O từ xa ioLogik E1200 Series hãng Moxa mà BKAII giới thiệu đến các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
