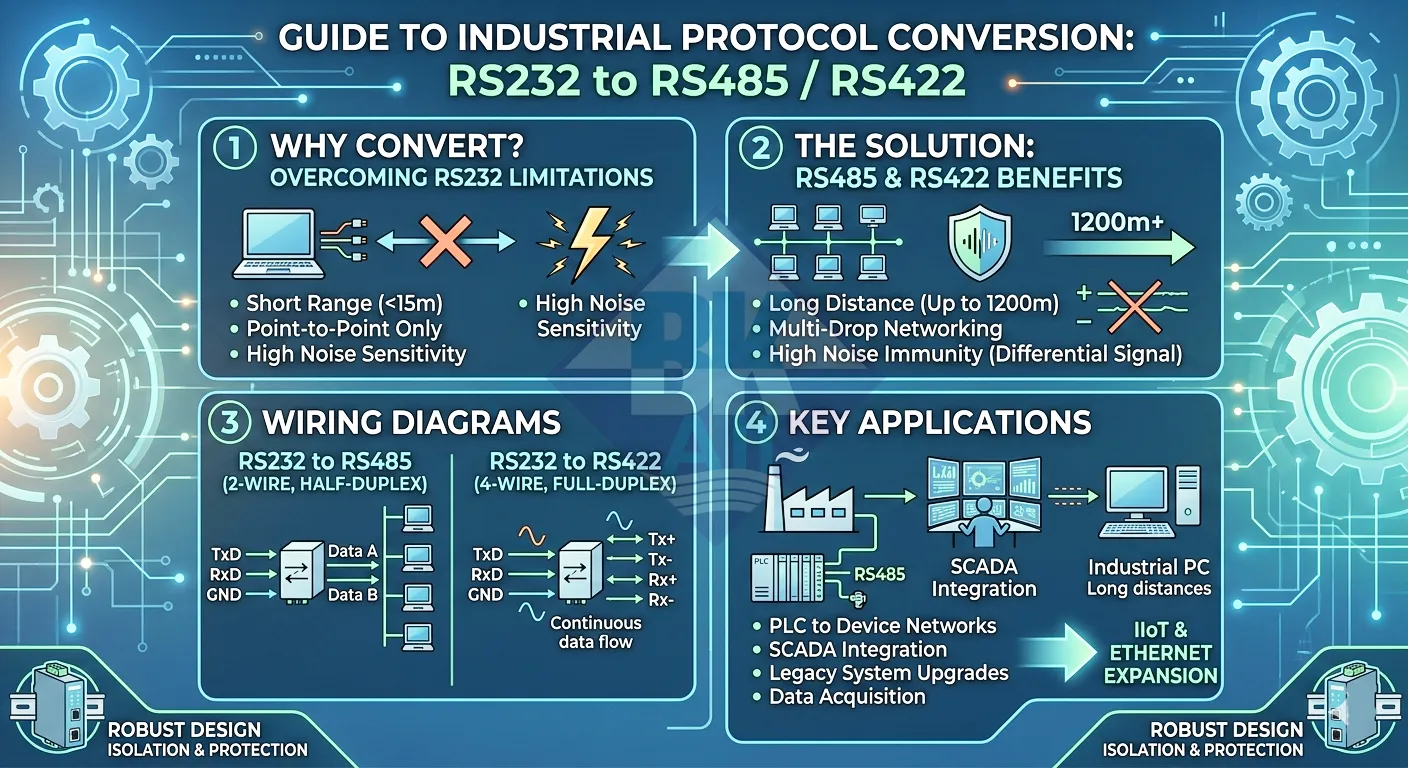

RS232 sang RS485, RS422 là gì? Nguyên lý, sơ đồ đấu nối và ứng dụng thực tế
Trong nhiều hệ thống công nghiệp hiện nay, các thiết bị như PLC đời cũ, máy tính công nghiệp, thiết bị đo lường vẫn sử dụng chuẩn truyền thông RS232. Tuy nhiên, khi cần truyền xa, chống nhiễu hoặc kết nối nhiều thiết bị, chuẩn RS232 bộc lộ nhiều hạn chế.
Đó là lý do vì sao giải pháp chuyển đổi RS232 sang RS485 hoặc RS422 được sử dụng rất phổ biến. Đây là bước quan trọng giúp các hệ thống cũ có thể tích hợp vào kiến trúc truyền thông hiện đại mà không cần thay thế toàn bộ thiết bị.
Vì sao cần chuyển đổi RS232 sang RS485/RS422?
Chuẩn RS232 hoạt động theo cơ chế tín hiệu single-ended, phù hợp cho kết nối khoảng cách ngắn và mô hình point-to-point. Tuy nhiên trong môi trường công nghiệp, các yêu cầu thực tế thường vượt quá khả năng này:
- Khoảng cách truyền xa hàng trăm mét
- Môi trường nhiễu điện từ cao (EMI)
- Kết nối nhiều thiết bị trên cùng một mạng
Trong khi đó, RS485 và RS422 sử dụng tín hiệu vi sai (differential), giúp:
- Truyền xa tới 1200m
- Chống nhiễu tốt hơn nhiều
- Cho phép mở rộng hệ thống linh hoạt
Đây cũng là nền tảng để tiếp tục mở rộng hệ thống lên các kiến trúc cao hơn như RS232 / RS485 / RS422 sang Ethernet, giúp tích hợp vào SCADA hoặc hệ thống IIoT.
So sánh nhanh RS232 vs RS485 vs RS422
| Tiêu chí | RS232 | RS485 | RS422 |
|---|---|---|---|
| Kiểu tín hiệu | Single-ended | Differential | Differential |
| Khoảng cách | < 15m | ~1200m | ~1200m |
| Số thiết bị | 1-1 | Multi-drop | Point-to-multipoint |
| Chống nhiễu | Kém | Tốt | Rất tốt |
Nguyên lý chuyển đổi RS232 sang RS485/RS422
Việc chuyển đổi không đơn thuần là thay đổi đầu nối, mà là quá trình biến đổi tín hiệu điện.
Chuyển đổi mức điện áp
- RS232: ±3V đến ±15V
- RS485/RS422: tín hiệu vi sai A/B
Chuyển đổi tín hiệu
Bộ chuyển đổi sẽ biến tín hiệu TX/RX thành dạng vi sai:
- RS485: A / B (2 dây)
- RS422: TX+/TX- và RX+/RX- (4 dây)
Chế độ truyền
- RS485: half-duplex → phù hợp mạng nhiều thiết bị
- RS422: full-duplex → truyền ổn định, tốc độ cao
Sơ đồ đấu nối RS232 sang RS485, RS422
RS232 → RS485 (2 dây)
- TX/RX → A/B
- GND → GND
RS232 → RS422 (4 dây)
- TX → TX+ / TX-
- RX → RX+ / RX-
- GND → GND
Trong thực tế, khi cần cấu hình hoặc kiểm tra nhanh hệ thống, kỹ sư thường sử dụng bộ chuyển đổi RS232/RS485 sang USB để kết nối trực tiếp với laptop.
Các lỗi thường gặp khi chuyển đổi
- Đảo dây A/B
- Không nối GND
- Thiếu điện trở termination
- Sai cấu hình baud rate
Khi hệ thống mở rộng lớn hơn, việc sử dụng bộ lặp tín hiệu RS485/RS422 (repeater) giúp tăng độ ổn định và khoảng cách truyền.
Ứng dụng thực tế trong công nghiệp
Chuyển đổi RS232 sang RS485/RS422 được ứng dụng rộng rãi trong các hệ thống:
- Kết nối PLC với mạng RS485
- Truyền dữ liệu về hệ thống SCADA
- Kết nối nhiều thiết bị đo trên cùng một bus
- Nâng cấp hệ thống cũ
Trong các môi trường nhiễu cao hoặc yêu cầu truyền xa, hệ thống có thể tiếp tục mở rộng bằng cách chuyển sang cáp quang để đảm bảo độ ổn định.
Ngoài ra, với xu hướng số hóa, dữ liệu từ RS232/RS485 cũng có thể được đưa lên Internet thông qua WiFi hoặc 4G, phục vụ giám sát từ xa và IIoT.
Các loại bộ chuyển đổi RS232 sang RS485/RS422
Trên thị trường hiện nay, các bộ chuyển đổi RS232 sang RS485/RS422 rất đa dạng về chủng loại, từ các thiết bị cơ bản cho đến các dòng công nghiệp có cách ly chống nhiễu, bảo vệ quá áp và hỗ trợ lắp DIN rail.
- Bộ chuyển đổi tiêu chuẩn cho ứng dụng đơn giản
- Bộ chuyển đổi cách ly chống nhiễu (industrial grade)
- Bộ chuyển đổi tích hợp nhiều chức năng (repeater, chống sét, bảo vệ ESD)
Trong thực tế, việc lựa chọn thiết bị phù hợp phụ thuộc vào khoảng cách truyền, môi trường nhiễu và yêu cầu độ ổn định của hệ thống.
👉 Tham khảo chi tiết các model phổ biến như Moxa, Advantech, 3Onedata: Các bộ chuyển đổi RS232 sang RS485/RS422 thông dụng trong công nghiệp
Khi nào nên dùng RS485, khi nào dùng RS422?
- RS485: phù hợp khi cần kết nối nhiều thiết bị
- RS422: phù hợp truyền xa, ổn định, ít thiết bị
Kết luận
Chuyển đổi RS232 sang RS485 hoặc RS422 là bước quan trọng giúp:
- Mở rộng khoảng cách truyền thông
- Cải thiện khả năng chống nhiễu
- Tăng khả năng mở rộng hệ thống
Đây cũng là nền tảng để tiếp tục nâng cấp hệ thống lên các kiến trúc hiện đại như Ethernet, cáp quang hoặc IIoT, giúp doanh nghiệp tối ưu chi phí và tận dụng tối đa hạ tầng hiện có.
