Bộ lặp tín hiệu RS485/RS422 là gì? Cách mở rộng hệ thống truyền thông công nghiệp

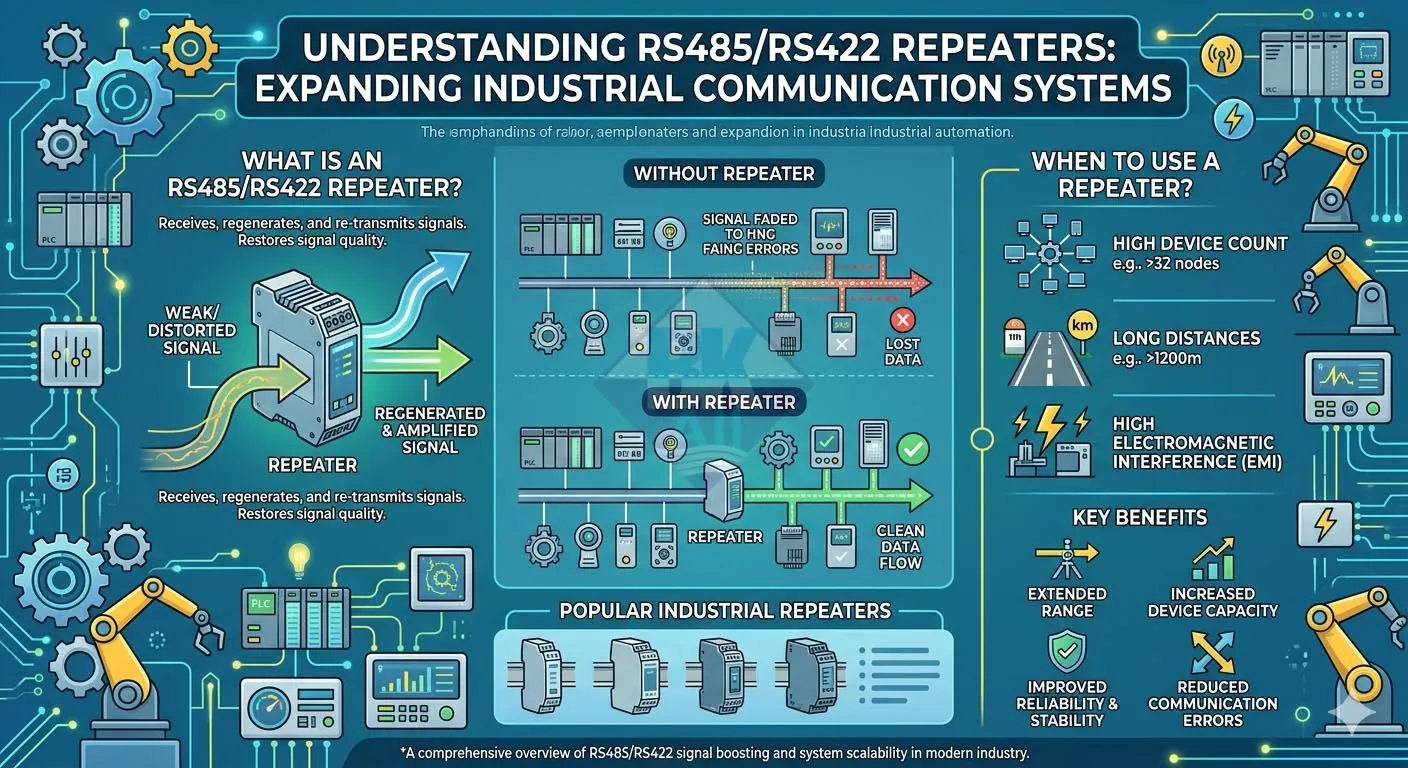

cac bo lap tin hieu repeater rs485 rs422

Trong các hệ thống truyền thông công nghiệp sử dụng RS485/RS422, khi khoảng cách truyền xa hoặc số lượng thiết bị tăng lên, tín hiệu có thể bị suy hao và gây lỗi truyền thông. Đây là lúc bộ lặp tín hiệu RS485/RS422 (Repeater) trở thành giải pháp quan trọng giúp hệ thống hoạt động ổn định và mở rộng linh hoạt.

👉 Trong nhiều hệ thống hiện đại, repeater thường được kết hợp với các giải pháp chuyển đổi khác như RS232/RS485/RS422 sang Ethernet để tích hợp vào mạng SCADA hoặc IIoT.

1. Bộ lặp tín hiệu RS485/RS422 là gì?

Bộ lặp tín hiệu (Repeater) là thiết bị có chức năng nhận tín hiệu, tái tạo và truyền lại tín hiệu trên đường truyền RS485/RS422. Thiết bị này giúp khôi phục dạng sóng tín hiệu ban đầu, giảm suy hao và cho phép mở rộng hệ thống mà không làm giảm chất lượng truyền thông.

👉 Nếu bạn chưa rõ về nền tảng truyền thông này, có thể tham khảo thêm: Khái niệm cơ bản về RS485 và khái niệm cơ bản về RS422

2. Khi nào cần sử dụng repeater RS485/RS422?

Trong thực tế triển khai, repeater được sử dụng trong các trường hợp sau:

Hệ thống có hơn 32 thiết bị trên cùng một đường RS485
Khoảng cách truyền vượt quá 1200m
Môi trường công nghiệp có nhiễu điện từ cao

Trong các hệ thống phân tán, repeater thường được kết hợp với các giải pháp truyền xa như chuyển RS485 sang cáp quang để đảm bảo tín hiệu ổn định trong môi trường nhiễu cao hoặc khoảng cách lớn.

Việc sử dụng repeater giúp đảm bảo tín hiệu luôn ổn định và giảm thiểu lỗi truyền thông trong hệ thống SCADA, PLC hoặc IoT công nghiệp.

3. Nguyên lý hoạt động của bộ lặp RS485

Repeater hoạt động theo cơ chế:

Nhận tín hiệu từ phía thiết bị gửi
Khuếch đại và tái tạo tín hiệu
Truyền tiếp sang đoạn mạng tiếp theo

Trong nhiều ứng dụng thực tế, tín hiệu sau khi được lặp lại có thể tiếp tục được đưa lên hệ thống máy tính thông qua bộ chuyển đổi RS232/RS485 sang USB để phục vụ cấu hình, giám sát hoặc thu thập dữ liệu.

Nhờ đó, mỗi đoạn mạng RS485 sau repeater sẽ được xem như một phân đoạn độc lập, giúp hệ thống mở rộng dễ dàng hơn.

4. Lợi ích khi sử dụng repeater

Mở rộng khoảng cách truyền thông
Tăng số lượng thiết bị trong mạng
Giảm nhiễu và lỗi truyền dữ liệu
Cải thiện độ ổn định toàn hệ thống

Trong các hệ thống IoT công nghiệp hiện đại, repeater còn đóng vai trò quan trọng khi kết hợp với giải pháp RS232/RS485 sang WiFi, 4G để truyền dữ liệu từ xa về trung tâm điều khiển.

5. Các dòng repeater RS485/RS422 phổ biến

Hiện nay trên thị trường có nhiều dòng repeater công nghiệp đến từ các hãng khác nhau. BKAII cung cấp đa dạng sản phẩm với nhiều phân khúc:

ATC-109N (ATC – China)
SW485GI (3Onedata – China)
ADAM-4510 / 4510S / 4510I (Advantech – Taiwan)
TCC-120 / TCC-120I (Moxa – Taiwan)

👉 Xem chi tiết sản phẩm: Danh sách repeater RS485/RS422 tại BKAII

6. Thông tin chi tiết sản phẩm

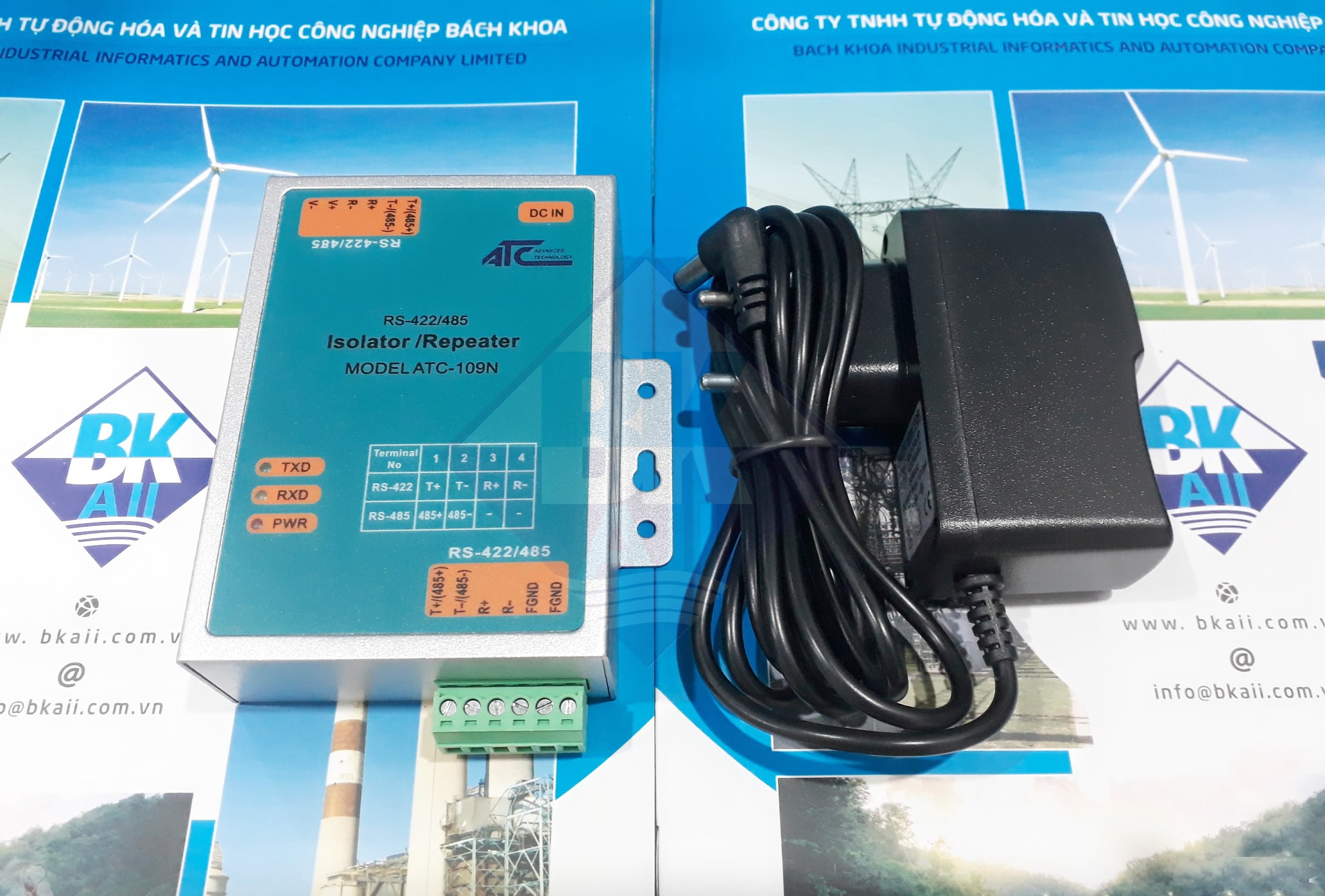

ATC-109N (ATC – China)

ATC-109N là bộ lặp tín hiệu RS485/RS422 dạng treo tường, tích hợp cách ly quang, giúp mở rộng khoảng cách truyền và tăng độ ổn định tín hiệu trong môi trường công nghiệp.

Xuất xứ: Trung Quốc
Ưu điểm: Giá thành thấp, dễ triển khai, hỗ trợ cách ly chống nhiễu tốt
Nhược điểm: Độ hoàn thiện và độ bền không cao bằng các hãng lớn, ít chứng chỉ công nghiệp

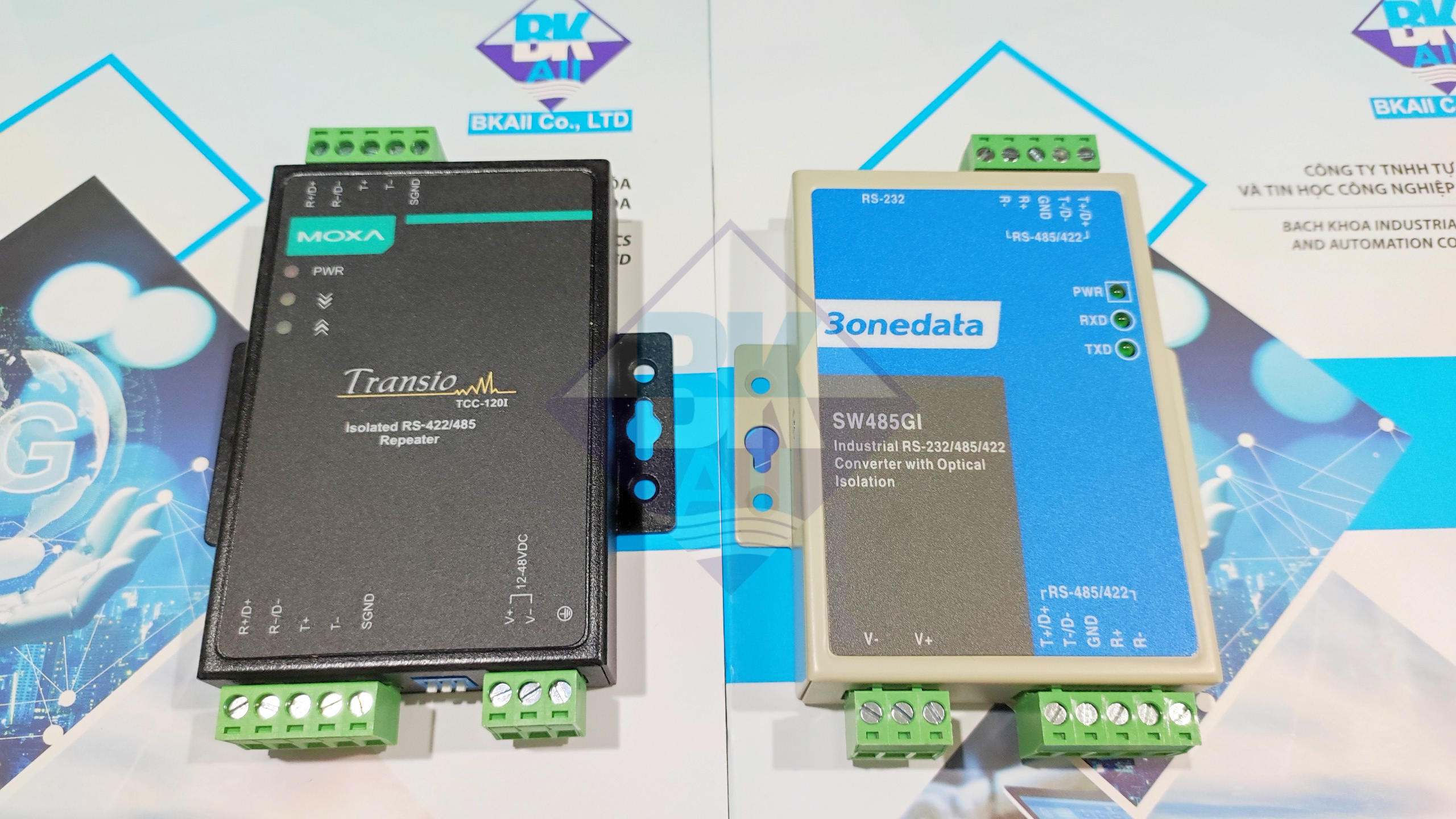

SW485GI (3Onedata – China)

SW485GI là thiết bị kết hợp giữa bộ chuyển đổi và repeater RS485/RS422, hỗ trợ cách ly và truyền tín hiệu ổn định trong các hệ thống tự động hóa.

Xuất xứ: Trung Quốc
Ưu điểm: Tích hợp nhiều chức năng (converter + repeater), giá hợp lý, dễ sử dụng
Nhược điểm: Phù hợp hệ thống vừa và nhỏ, chưa tối ưu cho môi trường cực kỳ khắc nghiệt

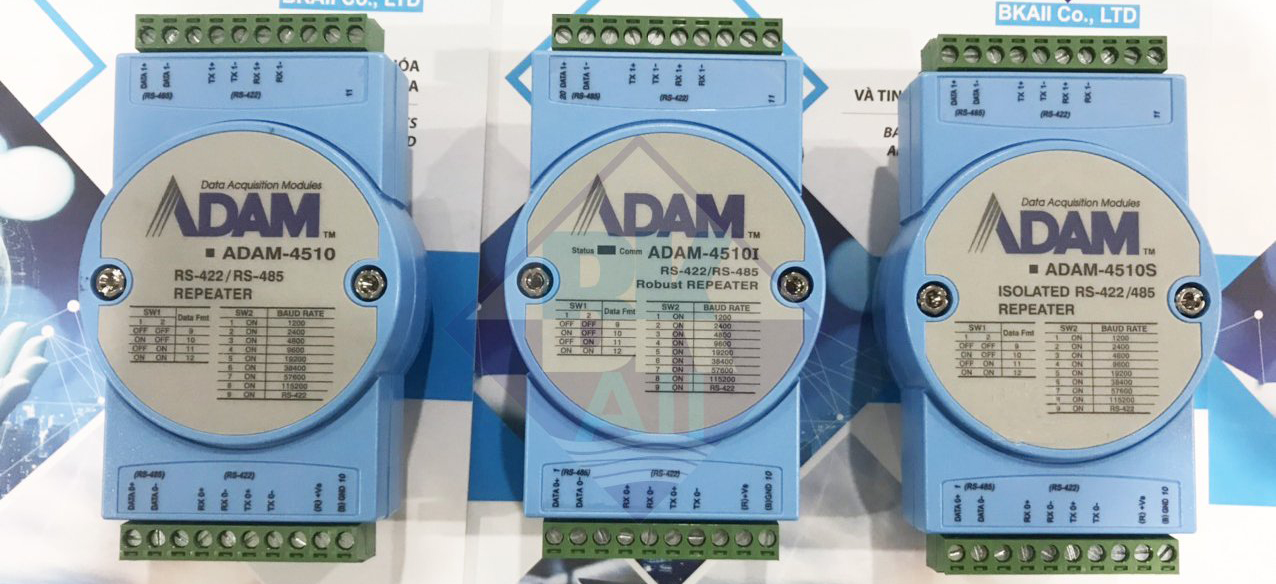

ADAM-4510 (Advantech – Taiwan)

ADAM-4510 là repeater RS422/RS485 tiêu chuẩn công nghiệp của Advantech, cho phép mở rộng mạng và tăng số lượng thiết bị trên bus truyền thông.

Xuất xứ: Đài Loan
Ưu điểm: Độ ổn định cao, thương hiệu uy tín, tương thích tốt với PLC/SCADA
Nhược điểm: Không có cách ly (ở bản tiêu chuẩn), cần lưu ý khi dùng trong môi trường nhiễu cao

ADAM-4510S (Advantech – Taiwan)

ADAM-4510S là phiên bản nâng cấp của 4510, tích hợp cách ly tín hiệu giúp bảo vệ hệ thống khỏi nhiễu và chênh lệch điện áp.

Xuất xứ: Đài Loan
Ưu điểm: Có cách ly quang, tăng độ ổn định, phù hợp môi trường công nghiệp
Nhược điểm: Giá cao hơn bản 4510, tính năng vẫn ở mức cơ bản

ADAM-4510I (Advantech – Taiwan)

ADAM-4510I là phiên bản cao cấp nhất trong dòng 4510, được thiết kế cho môi trường khắc nghiệt với khả năng cách ly và chống nhiễu vượt trội.

Xuất xứ: Đài Loan
Ưu điểm: Cách ly cao, độ bền tốt, phù hợp hệ thống lớn và môi trường nhiễu mạnh
Nhược điểm: Giá thành cao hơn, dư thừa tính năng nếu dùng cho hệ nhỏ

TCC-120 (Moxa – Taiwan)

TCC-120 là bộ chuyển đổi kiêm repeater RS232/RS422/RS485 của Moxa, hỗ trợ mở rộng mạng truyền thông với độ tin cậy cao.

Xuất xứ: Đài Loan
Ưu điểm: Thiết kế công nghiệp, hoạt động ổn định, hỗ trợ nhiều chuẩn giao tiếp
Nhược điểm: Không có cách ly ở bản tiêu chuẩn

TCC-120I (Moxa – Taiwan)

TCC-120I là phiên bản có cách ly của TCC-120, được thiết kế cho các ứng dụng yêu cầu chống nhiễu cao và bảo vệ hệ thống.

Xuất xứ: Đài Loan
Ưu điểm: Cách ly quang, độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt
Nhược điểm: Giá cao hơn bản TCC-120

7. Kết luận

Bộ lặp tín hiệu RS485/RS422 là giải pháp không thể thiếu khi mở rộng hệ thống truyền thông công nghiệp. Việc lựa chọn đúng thiết bị repeater sẽ giúp hệ thống hoạt động ổn định, giảm lỗi và tăng hiệu suất vận hành.
