Các tiêu chuẩn EMC, EMI, EMS, Safety trong truyền thông công nghiệp – Vì sao thiết bị dễ lỗi nếu không đạt chuẩn?
Trong các hệ thống truyền thông công nghiệp như RS485, Ethernet, Modbus TCP/IP hay hệ thống SCADA, việc thiết bị bị treo, reset, mất kết nối hoặc hỏng cổng truyền thông là tình trạng khá phổ biến. Điều đáng nói là phần lớn các lỗi này không đến từ phần mềm, mà đến từ nhiễu điện từ (EMI), xung điện (Surge), tĩnh điện (ESD) hoặc môi trường công nghiệp khắc nghiệt.
Đây chính là lý do các tiêu chuẩn như EMC, EMI, EMS và Safety được đưa ra nhằm đảm bảo thiết bị có thể hoạt động ổn định trong môi trường thực tế. Tuy nhiên, không phải ai cũng hiểu rõ ý nghĩa và sự khác biệt giữa các tiêu chuẩn này.
Trong bài viết này, chúng ta sẽ đi sâu vào bản chất của từng nhóm tiêu chuẩn, cách chúng ảnh hưởng đến thiết bị như RS485, Serial Device Server, Switch công nghiệp và cách lựa chọn thiết bị phù hợp.

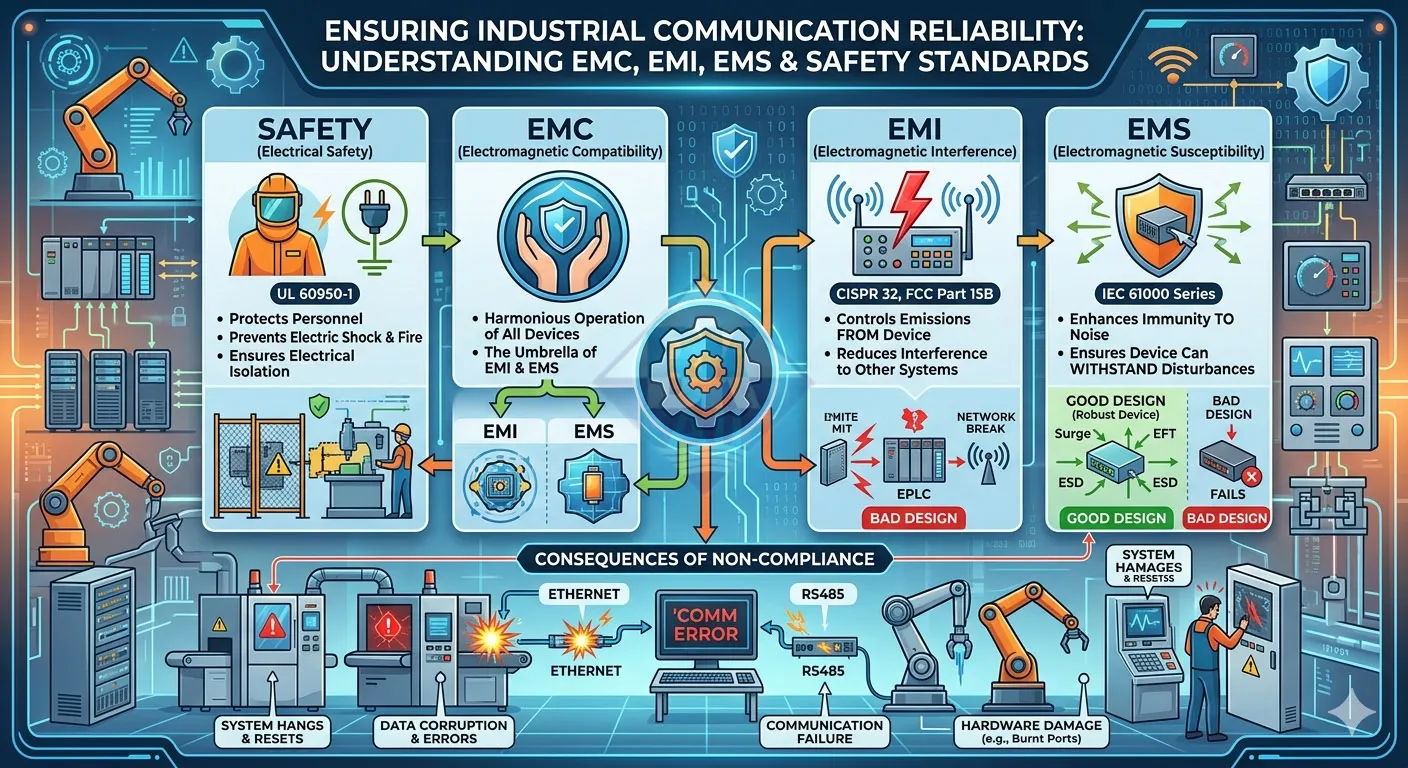

1. Tổng quan các tiêu chuẩn: Safety, EMC, EMI, EMS là gì?
1.1 Safety (An toàn điện)
Safety là nhóm tiêu chuẩn đảm bảo thiết bị không gây nguy hiểm cho người sử dụng và hệ thống, bao gồm:
- Bảo vệ chống giật điện
- Chống cháy nổ
- Cách ly điện (isolation)
Ví dụ tiêu chuẩn phổ biến: UL 60950-1
1.2 EMC (Electromagnetic Compatibility)
EMC là khả năng thiết bị:
- Không gây nhiễu cho thiết bị khác
- Không bị nhiễu bởi môi trường xung quanh
EMC bao gồm 2 thành phần chính: EMI và EMS
1.3 EMI (Electromagnetic Interference)
EMI là nhiễu điện từ do thiết bị phát ra, có thể ảnh hưởng đến:
- PLC
- HMI
- Thiết bị truyền thông khác
Tiêu chuẩn phổ biến: CISPR 32, FCC Part 15B Class A
1.4 EMS (Electromagnetic Susceptibility)
EMS là khả năng chống chịu nhiễu của thiết bị trong môi trường công nghiệp.
Đây là yếu tố cực kỳ quan trọng với các thiết bị như:
- Bộ chuyển đổi RS232/RS485 sang Ethernet
- Switch công nghiệp
- IoT Gateway
2. Các tiêu chuẩn EMC quan trọng trong công nghiệp (IEC 61000 series)
Dưới đây là các tiêu chuẩn phổ biến bạn thường thấy trong datasheet thiết bị:
| Tiêu chuẩn | Ý nghĩa | Ứng dụng thực tế |
|---|---|---|
| IEC 61000-4-2 | ESD (tĩnh điện) | Chạm tay vào thiết bị gây reset |
| IEC 61000-4-3 | RF Immunity | Nhiễu từ sóng radio, WiFi |
| IEC 61000-4-4 | EFT (xung nhanh) | Nhiễu từ motor, relay |
| IEC 61000-4-5 | Surge (xung sét) | Sét lan truyền qua nguồn/LAN |
| IEC 61000-4-6 | Conducted RF | Nhiễu qua cáp tín hiệu |
| IEC 61000-4-8 | Từ trường công nghiệp | Gần máy biến áp |
| IEC 61000-4-11 | Voltage dips | Sụt áp nguồn |
Bạn có thể xem chi tiết từng tiêu chuẩn tại:
- IEC 61000-4-2 (ESD)
- IEC 61000-4-3 (RF)
- IEC 61000-4-4 (EFT)
- IEC 61000-4-5 (Surge)
3. Vì sao thiết bị công nghiệp dễ lỗi nếu không đạt chuẩn EMC?
Trong môi trường công nghiệp, các thiết bị truyền thông không chỉ hoạt động trong điều kiện lý tưởng mà phải đối mặt với nhiều nguồn nhiễu điện từ phức tạp. Nếu thiết bị không đạt các tiêu chuẩn EMC (đặc biệt là EMS), khả năng cao sẽ xảy ra các lỗi như mất kết nối, treo hệ thống, sai dữ liệu hoặc hỏng phần cứng. Dưới đây là các nguyên nhân phổ biến nhất:
3.1 Nhiễu từ motor, biến tần và thiết bị công suất lớn
Các thiết bị như motor, biến tần (inverter), contactor, relay khi hoạt động sẽ sinh ra nhiễu điện từ dưới dạng:
- Xung nhiễu tần số cao (high-frequency noise)
- Nhiễu dẫn (conducted noise) lan truyền qua dây nguồn
- Nhiễu bức xạ (radiated EMI) lan truyền qua không khí
Những nhiễu này ảnh hưởng trực tiếp đến các chuẩn truyền thông như RS485 hoặc Ethernet:
- Gây sai bit dữ liệu (bit error)
- Làm mất frame truyền thông
- Khiến thiết bị phải retry liên tục → giảm hiệu năng hệ thống
Trong thực tế, đây là nguyên nhân phổ biến khiến hệ thống SCADA hoặc Modbus RTU hoạt động không ổn định khi đặt gần tủ điện công suất lớn.
3.2 Sét lan truyền (Surge) – nguyên nhân gây hỏng thiết bị phổ biến nhất
Nhiều người cho rằng chỉ khi bị sét đánh trực tiếp mới gây hỏng thiết bị, nhưng thực tế sét lan truyền (indirect lightning surge) mới là nguyên nhân chính.
Xung điện áp cao có thể lan truyền qua:
- Dây nguồn AC/DC
- Dây mạng Ethernet (LAN)
- Đường tín hiệu RS232/RS485
Khi thiết bị không đạt tiêu chuẩn IEC 61000-4-5, các hiện tượng sau rất dễ xảy ra:
- Cháy cổng LAN (Ethernet port burnt)
- Hỏng IC truyền thông RS485
- Reset hoặc treo thiết bị sau khi có xung
Đặc biệt trong các hệ thống ngoài trời hoặc nhà máy có đường dây dài, surge có thể lên đến vài kV – vượt xa khả năng chịu đựng của thiết bị dân dụng.
3.3 Tĩnh điện (ESD) – lỗi “ngẫu nhiên” nhưng rất khó debug
Tĩnh điện (Electrostatic Discharge – ESD) thường xuất hiện khi con người chạm vào thiết bị, đặc biệt trong môi trường:
- Độ ẩm thấp
- Phòng điều khiển có điều hòa
- Khu vực có vật liệu cách điện
Một cú phóng tĩnh điện có thể đạt:
- 6kV (contact)
- 8kV – 15kV (air)
Nếu thiết bị không đạt tiêu chuẩn IEC 61000-4-2, có thể xảy ra:
- Reset đột ngột
- Treo firmware
- Mất kết nối tạm thời
Đây là dạng lỗi rất khó phát hiện vì xảy ra không liên tục và thường bị nhầm là lỗi phần mềm.
4. Ứng dụng thực tế trong thiết bị truyền thông công nghiệp
Các tiêu chuẩn EMC không chỉ mang tính lý thuyết mà ảnh hưởng trực tiếp đến độ ổn định của các thiết bị trong hệ thống. Dưới đây là phân tích cụ thể theo từng nhóm thiết bị phổ biến:
4.1 Bộ chuyển đổi RS232/RS485 sang Ethernet (Serial Device Server)
Đây là thiết bị trung gian quan trọng giúp kết nối hệ thống serial với mạng IP. Tuy nhiên, nếu không đạt chuẩn EMC:
- Dữ liệu Modbus RTU có thể bị sai lệch do nhiễu
- Kết nối TCP/IP bị gián đoạn ngẫu nhiên
- Thiết bị tự động reset khi có xung điện
Trong các hệ thống sử dụng Serial Device Server, việc thiết bị không ổn định có thể gây mất dữ liệu toàn hệ thống.
4.2 Switch công nghiệp
Switch công nghiệp thường được lắp đặt trong tủ điện, gần nguồn nhiễu mạnh. Nếu không đạt chuẩn EMC:
- Bị treo khi có nhiễu từ biến tần
- Packet loss tăng cao
- Chết port khi có surge qua cáp mạng
Trong hệ thống Ethernet công nghiệp, chỉ cần một switch mất ổn định có thể làm gián đoạn toàn bộ mạng.
4.3 IoT Gateway / Edge Device
Các thiết bị gateway đóng vai trò thu thập và xử lý dữ liệu tại biên (edge), yêu cầu hoạt động liên tục 24/7.
Nếu không đạt chuẩn EMC:
- Dữ liệu thu thập bị sai lệch hoặc mất gói
- Hệ thống cloud nhận dữ liệu không ổn định
- Thiết bị bị treo khi có nhiễu môi trường
Đặc biệt trong các ứng dụng IIoT, độ tin cậy của gateway ảnh hưởng trực tiếp đến toàn bộ hệ thống giám sát và phân tích dữ liệu.
5. Checklist chọn thiết bị đạt chuẩn EMC (rất quan trọng)
- ESD ≥ 8kV (air), ≥ 6kV (contact)
- Surge ≥ 2kV (tối thiểu)
- EFT ≥ 2kV
- Có chứng nhận IEC 61000-4-x đầy đủ
- Housing kim loại (tăng chống nhiễu)
Lưu ý: Không phải thiết bị nào cũng công bố đầy đủ – cần kiểm tra kỹ datasheet.
6. Kết luận
Các tiêu chuẩn EMC, EMI, EMS và Safety không chỉ là thông số kỹ thuật, mà là yếu tố quyết định độ ổn định và tuổi thọ của hệ thống truyền thông công nghiệp.
Việc hiểu và lựa chọn thiết bị đạt chuẩn sẽ giúp bạn:
- Giảm downtime hệ thống
- Tăng độ tin cậy
- Tránh hư hỏng thiết bị do môi trường
Trong các bài viết tiếp theo, chúng tôi sẽ phân tích chi tiết từng tiêu chuẩn như IEC 61000-4-2, 4-3, 4-4, 4-5 để giúp bạn hiểu sâu và áp dụng thực tế.
