Hôm nay, BKAII sẽ cùng các bạn trao đổi một vấn đề thường gặp khi nâng cấp hoặc thiết kế tủ điều khiển trong các ứng dụng tự động hoá, là không gian chật, nhưng vẫn cần cả cổng Serial để giao tiếp với thiết bị cũ (RS-232/RS-485) và Ethernet để uplink lên SCADA/PLC. Để giải quyết vấn đề này, chúng tôi xin giới thiệu tới các bạn dòng switch/serial-combo IES615-2DI hoặc IES618-4D của hãng 3onedata giúp tích hợp cổng serial trực tiếp trên thiết bị mạng DIN-rail nhỏ gọn.

1. Vấn đề thực tế trong tủ chật

Trong nhiều tủ điện hay cabinet điều khiển, không gian cho thiết bị mở rộng rất hạn chế. Nếu dùng serial device server riêng + switch Ethernet riêng thì tốn diện tích, nhiều dây, nhiều nguồn và nhiều điểm lỗi. Điều này làm tăng chi phí lắp đặt, phức tạp bảo trì và làm tủ rối.

  • Quá nhiều thiết bị trong tủ → khó quản lý.
  • Cabinet có giới hạn chỗ gắn DIN-rail và nguồn.
  • Ngày càng nhiều dự án retrofit muốn giữ lại thiết bị serial nhưng vẫn kết nối lên Ethernet/IIoT.

2. Giải pháp: Sử dụng Switch combo Serial + Ethernet

Ý tưởng đơn giản: gộp chức năng serial device server (RS-232/RS-485) vào một switch công nghiệp DIN-rail nhỏ — kết quả là một thiết bị duy nhất vừa gom cổng serial, vừa cho nhiều cổng Ethernet và uplink.

Điều này mang lại các lợi ích cụ thể:

  1. Tiết kiệm không gian và nguồn điện:
    • Chỉ cần một thiết bị DIN-rail nhỏ gọn thay vì hai.
    • Ít adapter nguồn hơn → giảm chi phí và tăng độ tin cậy trong tủ điện vốn chật hẹp.
  2. Giảm dây dẫn, tủ gọn gàng hơn:
    • Cổng serial và Ethernet nằm chung trên một thiết bị → không phải đi dây vòng vo giữa 2 thiết bị.
    • Tủ điều khiển nhìn “sạch” hơn, dễ bảo trì.
  3. Dễ cấu hình và quản lý:
    • Quản lý tập trung bằng một địa chỉ IP thay vì phải ghi nhớ và cấu hình cho 2 thiết bị khác nhau.
    • Tích hợp web UI/CLI giúp vừa cấu hình serial (Modbus RTU/ASCII qua TCP) vừa cấu hình VLAN, QoS, uplink Ethernet trên cùng giao diện.

Ví dụ: trong một tủ nhỏ điều khiển robot hàn hoặc băng tải, kỹ sư chỉ cần gắn 1 switch hybrid để vừa kết nối PLC RS-485, vừa cấp uplink cho các camera IP hoặc HMI.

3. Tính năng cần chú ý khi chọn switch combo

  • Số và loại cổng Serial: RS-232, RS-485 và khả năng chọn tốc độ (baudrate) phù hợp.
  • Chế độ Serial over Ethernet: hỗ trợ TCP Server/Client, UDP, RFC2217 hoặc Modbus gateway (RTU↔TCP).
  • Giao diện quản lý: Web GUI, CLI, SNMP để dễ cấu hình và monitor.
  • Cơ khí nhỏ gọn: gắn DIN-rail, kích thước hợp tủ, chống rung/chống bụi theo yêu cầu.
  • Nguồn & dự phòng: nguồn 24VDC phổ biến; dual-power input nếu cần.
  • Bảo mật: quản trị người dùng, firewall/ACL, management VLAN.

4. Cách thức vận hành (Serial → Ethernet)

  1. Thiết bị field (cảm biến, bộ điều khiển, cân, inverter) gửi dữ liệu qua RS-485/RS-232 tới cổng serial trên switch combo.
  2. Thiết bị chuyển đổi nội bộ đóng vai trò serial server: đóng gói dữ liệu serial vào TCP/UDP hoặc ánh xạ Modbus register nếu cấu hình là Modbus gateway.
  3. Dữ liệu đi theo mạng Ethernet uplink tới PLC/SCADA/HMI hoặc broker MQTT/Cloud.
  4. Ngược lại, SCADA có thể gửi lệnh/thiết lập xuống thiết bị serial thông qua cùng IP của switch combo.
  5. Lưu ý khi cấu hình serial parameters (baud, parity, stop bits) phải trùng khớp với thiết bị hiện trường; mapping Modbus cần xác định offset/register rõ ràng.

5. Ứng dụng thực tế & ví dụ triển khai

5.1 Trạm bơm/SCADA phân tán

Nhiều trạm bơm sử dụng PLC cũ, công tơ điện hay biến tần chỉ hỗ trợ RS-485. Switch combo giảm spares, giản lược wiring, dễ thay thế khi sự cố.

5.2 Máy đóng gói & máy công cụ trong dây chuyền

Thu thập dữ liệu từ module serial cũ lên MES/SCADA mà không thay đổi PLC core.

5.3 Hệ thống tòa nhà (BMS)

Gom nhiều cảm biến Modbus RTU vào một switch combo, uplink Ethernet về BMS, giữ tủ gọn gàng.

6. Sơ đồ minh họa — Serial + Ethernet trong tủ chật

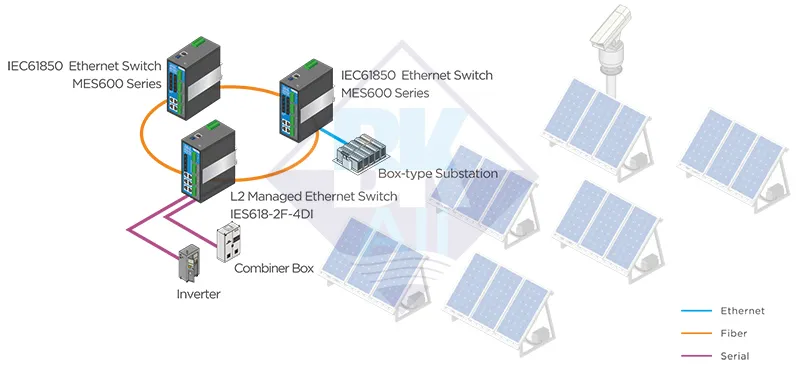

Sơ đồ kết nối Serial RS232/RS485 sang Ethernet bằng switch combo IES615-2DI & IES618-4D

7. Lời khuyên triển khai & checklist

  1. Kiểm tra danh sách thiết bị legacy: loại cổng, baudrate, parity, stop bits.
  2. Chọn model combo đủ số cổng serial, kích thước phù hợp tủ, nguồn 24VDC.
  3. Kiểm tra chế độ Serial-over-Ethernet: TCP server/client, RFC2217, Modbus gateway, MQTT bridge.
  4. Thiết lập IP management, VLAN, ACL cho cổng quản trị.
  5. Chuẩn hóa dây nối và nhãn (label) trong tủ để dễ bảo trì.
  6. Thiết lập backup config và spare unit.
  7. Kiểm thử end-to-end: gửi lệnh từ SCADA xuống thiết bị serial và đọc dữ liệu trả về, test khi mạng gián đoạn.

FAQ — Câu hỏi thường gặp

❓ Switch combo có thể làm Modbus RTU ↔ Modbus TCP không?

Nhiều model hỗ trợ Modbus gateway (RTU ↔ TCP), cần kiểm tra datasheet và hướng dẫn cấu hình.

❓ Nếu có nhiều thiết bị serial, có nên dùng 1 combo hay nhiều thiết bị?

Tuỳ số port và tổ chức tủ. Nếu một thiết bị đủ port serial + Ethernet, dùng 1; nếu vượt quá, dùng thêm bộ mở rộng hoặc nhiều combo phân vùng.

❓ Thiết bị này có an toàn khi đặt cùng PLC và nguồn công suất không?

Nên tách ngăn nguồn và bố trí cẩn thận. Chọn model có cách ly galvanic khi môi trường nhiễu hoặc nối dài RS-485.
