1. Tại sao cần vòng ring Gigabit trong môi trường khắc nghiệt?

Ở các ứng dụng như mỏ lộ thiên/đào hầm hay hạ tầng thành phố (camera giao thông, trạm viễn thông), mạng phải chịu: nhiệt độ cao/thấp, bụi, rung, khoảng cách lớn giữa các site, và yêu cầu dịch vụ liên tục. Vòng ring (fiber ring) cung cấp tính dự phòng — khi một đoạn cáp bị đứt, lưu lượng tự động chuyển hướng theo vòng còn lại để giữ kết nối với downtime rất thấp. Mục tiêu thiết kế: latency thấp, recovery time nhanh (<50 ms cho ERPS/ITR), băng thông Gigabit để đáp ứng camera và telemetry.

•  Latency thấp (độ trễ truyền gói tin nhỏ):
  Trong môi trường khai thác mỏ hoặc đô thị thông minh, dữ liệu từ camera giám sát, cảm biến an ninh, hay tín hiệu điều khiển cần được truyền đi gần như tức thời. Switch được tối ưu để gói tin đi qua chỉ mất vài micro giây, đảm bảo tín hiệu video không giật hình và tín hiệu điều khiển không bị trễ.
• Recovery time nhanh (<50 ms cho ERPS/ITR):
  Khi một đoạn cáp trong vòng ring bị đứt hoặc một switch trong tuyến gặp sự cố, hệ thống vòng ring sẽ tự động tìm đường truyền thay thế. Chuẩn ERPS (Ethernet Ring Protection Switching) hoặc công nghệ ITR (Industrial Turbo Ring) giúp quá trình phục hồi diễn ra cực nhanh, chỉ dưới 50 mili giây, tương đương thời gian chớp mắt. Điều này cực kỳ quan trọng cho ứng dụng công nghiệp, vì downtime (mất kết nối) lâu sẽ gây ngừng sản xuất hoặc mất giám sát an toàn.
• Băng thông Gigabit:
  Với xu hướng hệ thống ngày càng nhiều camera HD/4K, cảm biến IoT và truyền dữ liệu telemetry (giám sát thời gian thực), switch cần đáp ứng lưu lượng lớn. Băng thông Gigabit đảm bảo truyền mượt video độ nét cao, đồng thời vẫn đủ dung lượng cho dữ liệu SCADA, IoT và các ứng dụng điều khiển song song.

3. Kiến trúc đề xuất cho ring Gigabit (mô tả)

Một vòng ring Gigabit tiêu chuẩn cho môi trường khắc nghiệt bao gồm:

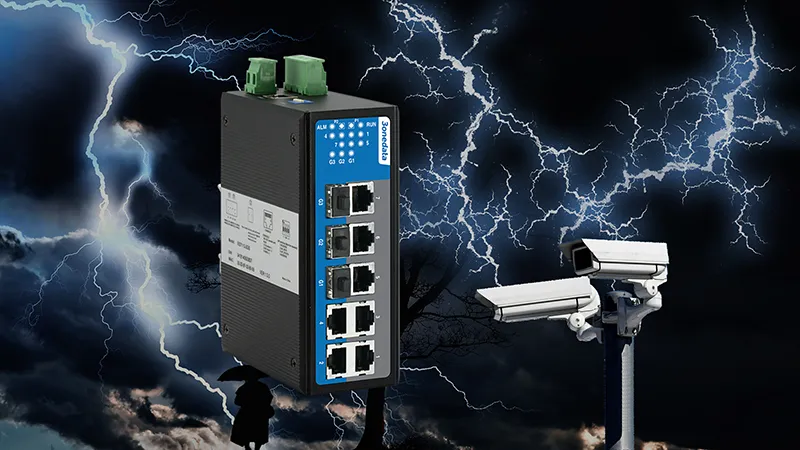

1. Chuỗi node switch IES7110 tại các trạm biên:
   Mỗi trạm giám sát, như cổng mỏ, trạm cảm biến môi trường, trạm camera an ninh đều được bố trí một switch công nghiệp IES7110. Các node này là điểm thu thập dữ liệu tại chỗ, truyền về vòng ring.
   Ưu điểm: dễ mở rộng, quản lý phân tán, vẫn đảm bảo kết nối liên tục ngay cả khi một node bị sự cố.

2. Liên kết chính bằng cáp quang single-mode/multi-mode:

   • Single-mode: dùng cho khoảng cách xa hàng chục km, phổ biến trong hạ tầng mỏ hoặc đô thị.
   • Multi-mode: phù hợp với khoảng cách ngắn hơn (tới vài trăm mét) và chi phí thấp hơn.
   • SFP/SFP+: các cổng uplink trên IES7110 có thể gắn module SFP (1G) hoặc SFP+ (10G) cho những đoạn cần băng thông lớn, ví dụ đoạn backbone truyền video từ nhiều camera HD/4K.
     Nhờ cáp quang, hệ thống miễn nhiễm với nhiễu điện từ (EMI), đặc biệt quan trọng trong môi trường hầm mỏ hoặc khu công nghiệp nặng.

3. Core/POP aggregation tại trung tâm:
   Tất cả các node biên kết nối về switch lõi hoặc POP aggregation đặt tại trung tâm điều hành.

   • Uplink từ vòng ring kết nối kép (dual homing) vào switch lõi.
   • Nếu một đường uplink bị sự cố, đường dự phòng sẽ tự động tiếp quản.
     Điều này loại bỏ single point of failure – điểm yếu thường thấy ở các mạng chỉ có một đường kết nối trung tâm.

4. Thiết lập ring protection (ERPS hoặc vendor ring):

   • ERPS (ITU-T G.8032): chuẩn quốc tế, đảm bảo thời gian khôi phục <50ms khi đứt vòng.
   • Vendor ring (proprietary): một số hãng tối ưu thuật toán riêng, có thể nhanh hơn hoặc thêm tính năng giám sát.
     Với IES7110, việc kích hoạt ERPS ring giúp hệ thống duy trì dịch vụ gần như không gián đoạn cho camera giám sát, telemetry và SCADA.

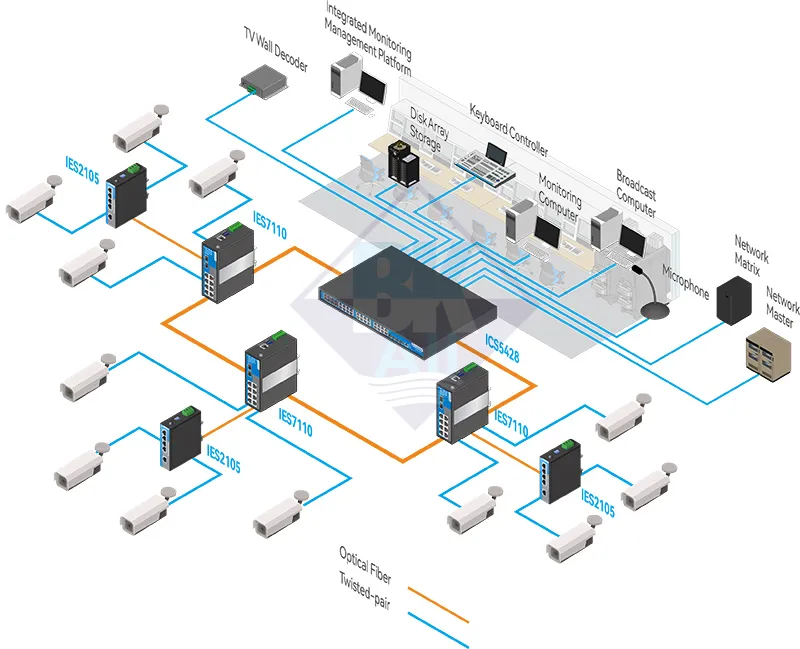

4. Sơ đồ minh họa vòng ring Gigabit

Mô tả: mỗi node IES7110 có thể trang bị SFP/SFP+ cho liên kết quang. Ring được thiết lập ở L2 với cơ chế ring protection; core POP kết nối lên NOC/Datacenter để tập trung dữ liệu và giám sát.

5. Ứng dụng thực tế — Mining và Smart City

5.1 Khai thác mỏ (Mining)

Trong mỏ, các trạm cảm biến (mực nước, khí độc, rung, camera giám sát lò khoan) đặt rải rác trên diện rộng. Đặc điểm môi trường: bụi, rung, dao động nhiệt lớn và khoảng cách giữa trạm dài. Vòng ring Gigabit với IES7110 giúp:

• Đảm bảo đường truyền camera giám sát realtime và telemetry về NOC để xử lý sự cố an toàn.
• Khi một đoạn cáp hoặc node bị hỏng (do thi công, sự cố cơ giới), ring protection tự chuyển lưu lượng, tránh mất liên lạc toàn vùng.
• Cho phép đặt các node edge (edge computing) để tiền xử lý video/analytics ngay tại trạm, giảm băng thông lên core.

Khuyến nghị: dùng cáp single-mode và SFP phù hợp khoảng cách; lựa chọn model IES7110 có dải nhiệt mở rộng và chuẩn chống rung nếu đặt gần thiết bị cơ khí lớn.

5.2 Thành phố thông minh (Smart City)

Ứng dụng điển hình: mạng camera giao thông, trạm biển báo điện tử, điểm đo chất lượng không khí. Yêu cầu: uptime cao, phục vụ video, telemetry, và QoS để ưu tiên traffic an ninh. Vòng ring Gigabit với switch quản lý cho phép:

• Phân vùng VLAN cho camera, control, và public Wi-Fi để tách luồng và bảo mật.
• Thiết lập QoS ưu tiên video & control traffic; giám sát OAM để phát hiện lỗi trước khi người dùng báo.
• Hỗ trợ kết nối đa đường (dual homing) cho các điểm quan trọng (cầu, hầm) nhằm tăng sẵn sàng dịch vụ.

6. Checklist triển khai & vận hành

1. Site survey & fiber plan: xác định khoảng cách, điểm đặt node, và phân tích rủi ro vật lý.
2. Chọn model IES7110 có SFP/SFP+ phù hợp; kiểm tra dải nhiệt & chuẩn EMC.
3. Thiết lập ring protocol (ERPS/ vendor ring), test failover time trong môi trường thực tế.
4. cấu hình VLAN, QoS, OAM monitoring (802.1ag/Y.1731) và alarms tới NMS/SNMP trap.
5. Test end-to-end: camera → NVR/edge → core → NOC; kiểm tra latency, jitter, packet loss.
6. Chuẩn bị spare unit, SOP thay thế nhanh tại site để rút ngắn MTTR.
