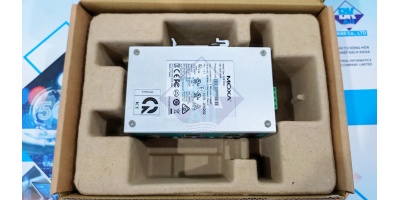

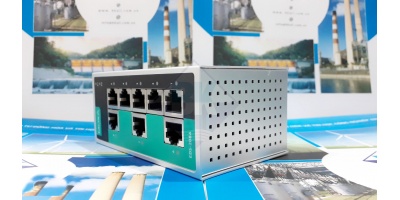

EDS-208A – Switch công nghiệp 8 cổng Moxa | Giải pháp mạng Ethernet nhà máy

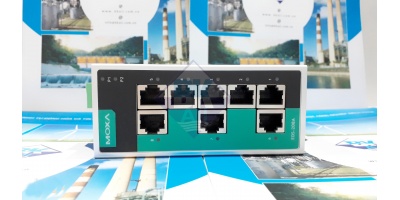

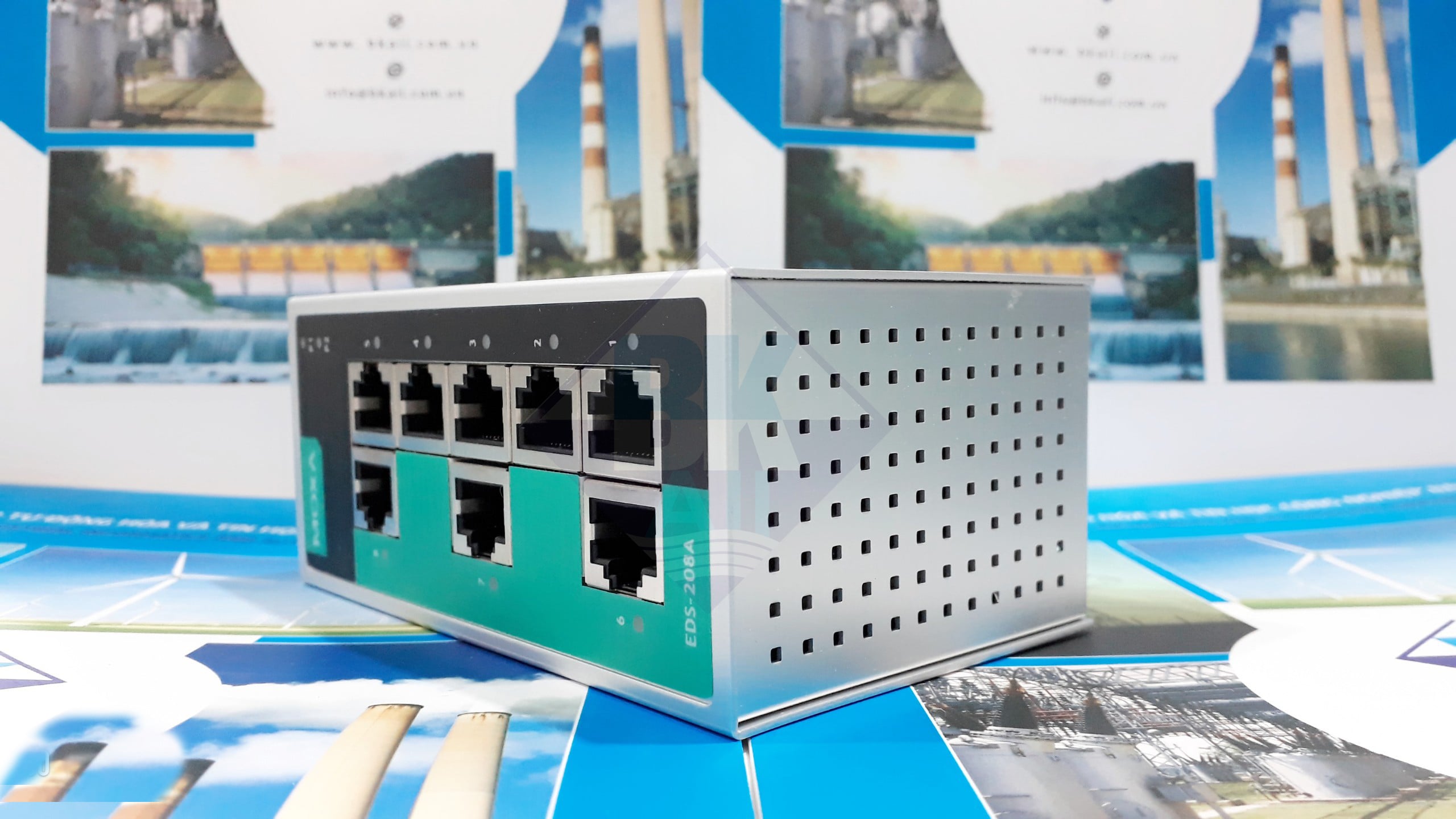

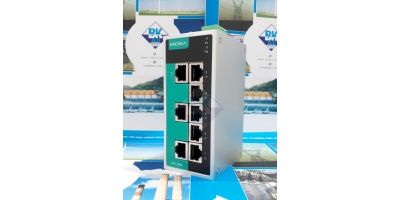

EDS-208A là switch công nghiệp 8 cổng Ethernet 10/100Base-T(X) của hãng Moxa, được thiết kế chuyên dụng cho các hệ thống mạng công nghiệp yêu cầu độ ổn định cao, hoạt động liên tục và khả năng chống nhiễu tốt. Thiết bị hỗ trợ kết nối linh hoạt giữa PLC, HMI, SCADA, IPC và các thiết bị điều khiển trong mạng Ethernet công nghiệp.

Với khả năng hoạt động trong môi trường khắc nghiệt, hỗ trợ nguồn dự phòng (dual power input), dải nhiệt rộng và nhiều tiêu chuẩn công nghiệp (ATEX, EN 50121-4, DNV…), EDS-208A là lựa chọn tối ưu cho các ứng dụng nhà máy, giao thông thông minh, điện lực và tự động hóa.

Thiết kế nhỏ gọn, lắp DIN rail, không cần cấu hình phức tạp (unmanaged switch), giúp kỹ sư triển khai nhanh hệ thống mạng Ethernet công nghiệp một cách đơn giản, ổn định và tiết kiệm chi phí.

• Các loại switch công nghiệp 8 cổng ethernet tốc độ 100M thông dụng nhất
• EDS-208: Switch công nghiệp 8 cổng Ethernet
• EDS-208-M-ST: Switch công nghiệp Ethernet với 7 cổng 10/100BaseT(X) và 1 100BaseF(X)
• EDS-208-M-SC: Switch công nghiệp Ethernet với 7 cổng 10/100BaseT(X) và 1 100BaseF(X)

Tính năng của sản phẩm:

• 10/100BaseT(X) (RJ45 connector), 100BaseFX (multi/single-mode, SC or ST connector)
•  Redundant dual 12/24/48 VDC power inputs
•  IP30 aluminum housing
•  Rugged hardware design well suited for hazardous locations (Class 1 Div. 2/ATEX Zone2), transportation (NEMA TS2/EN 50121-4/e-Mark), and maritime environments (DNV/GL/LR/ABS/NK)
•  -40 to 75°C operating temperature range (-T models)

Thông số kỹ thuật sản phẩm:

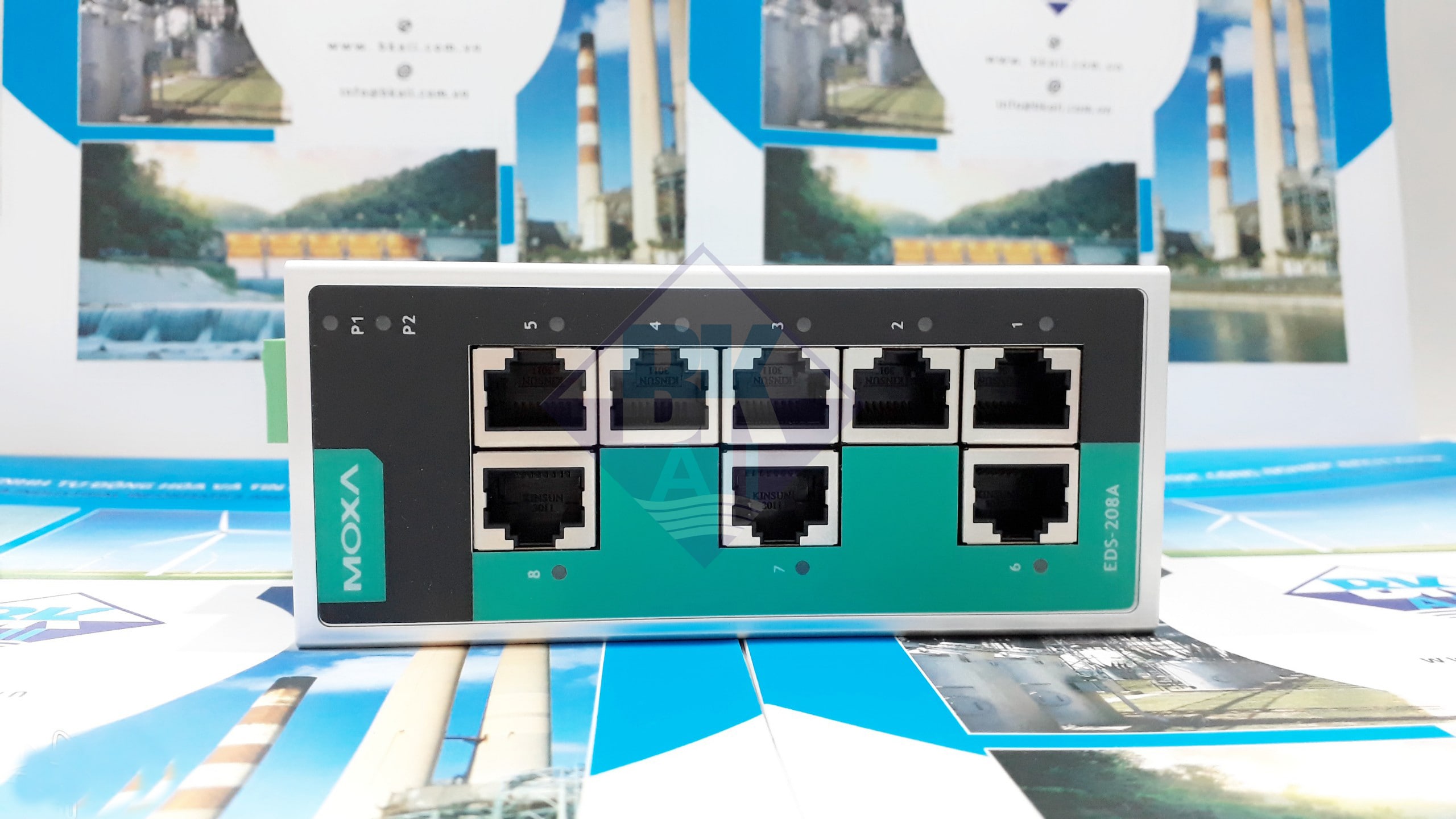

• 10/100BaseT(X) Ports (RJ45 connector): 8

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection

• Standards: :  IEEE 802.3 for 10BaseT

IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Switch Properties:

• MAC Table Size :  2 K

• Packet Buffer Size :  768 kbits

• Processing Type : Store and Forward

Power Parameters:

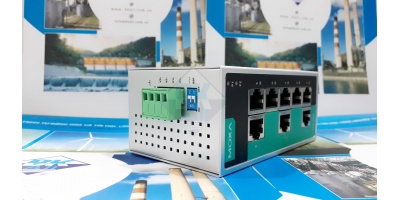

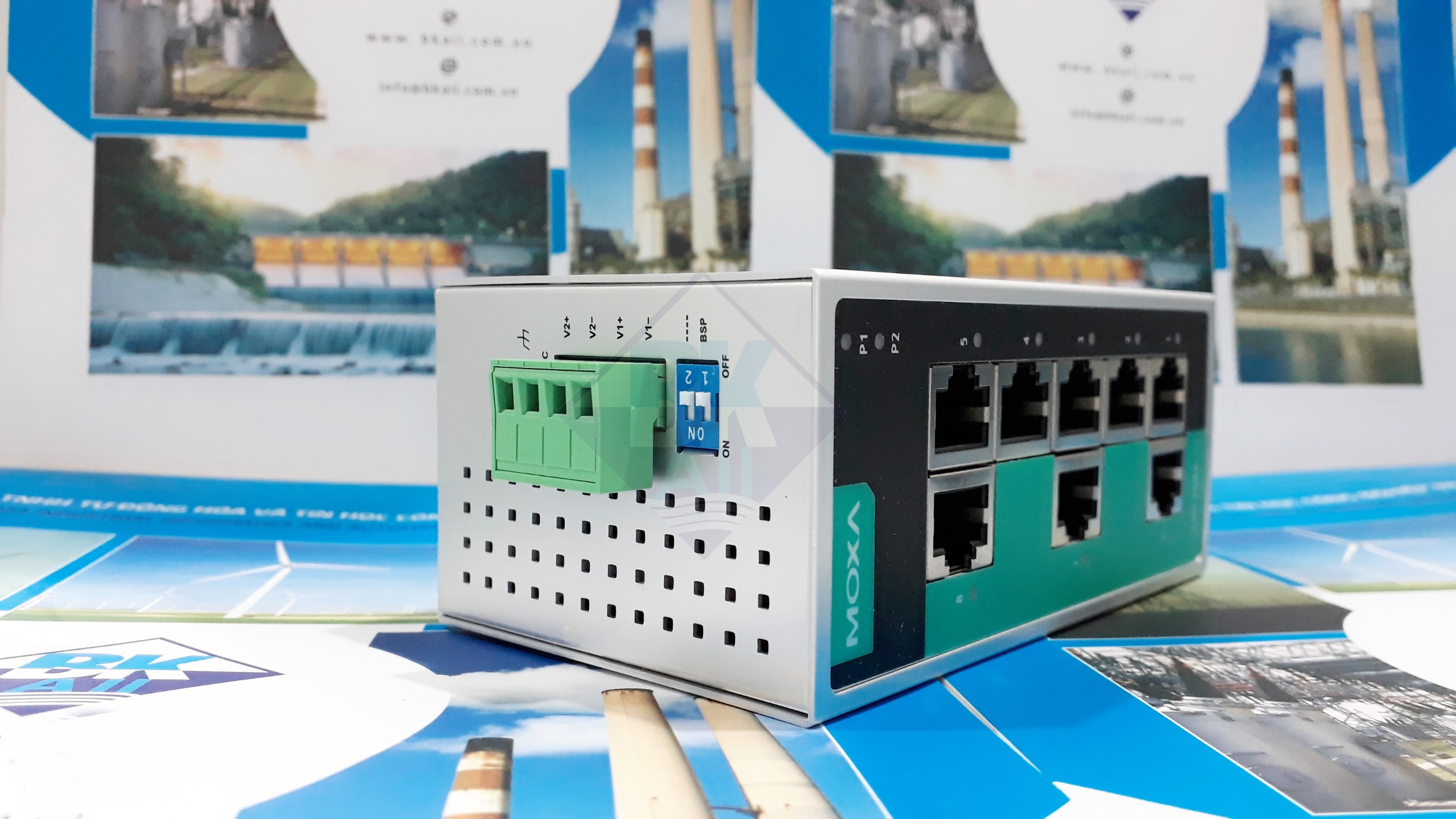

• Connection :  1 removable 4-contact terminal block(s)
• Input Current  :   0.11 A @ 24 VDC
• Input Voltage : 12-48VDC
• Operating Voltage :  9.6 to 60 VDC
• Overload Current Protection:  Supported
• Reverse Polarity Protection :  Supported

DIP Switch Configuration:

• Ethernet Interface :  Broadcast storm protection

Physical Characteristics:

• Housing :  Aluminum

• IP Rating :  IP30

• Dimensions : 50 x 114 x 70 mm (1.96 x 4.49 x 2.76 in)

• Weight  : 275 g (0.61 lb)

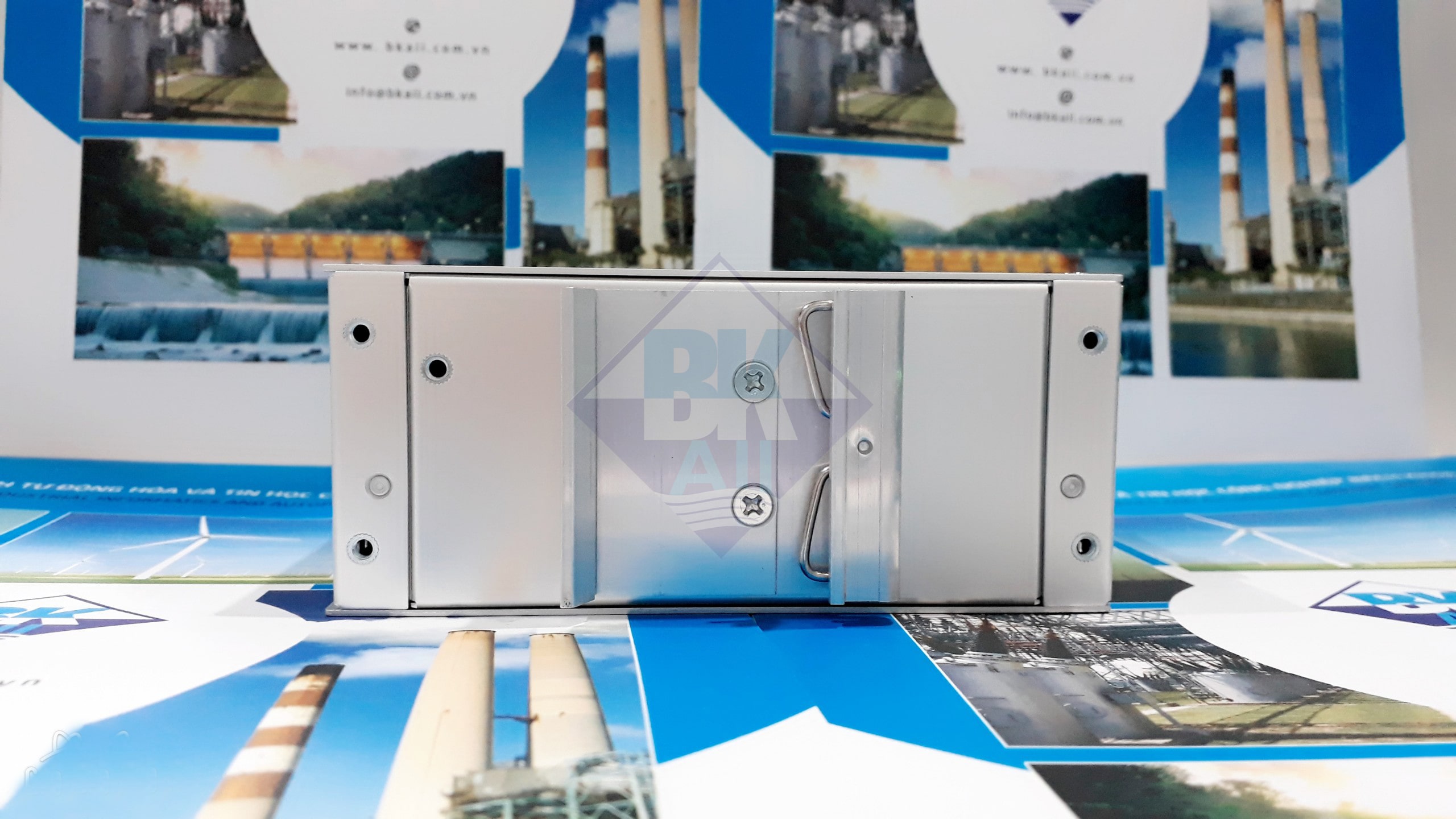

• Installation :  DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits:

• Operating Temperature :  Standard Models: -10 to 60°C (14 to 140°F)

                                                      Wide Temp. Models: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity :  5 to 95% (non-condensing)

Standards and Certifications:

• EMC  : EN 55032/24

• EMI  : CISPR 32, FCC Part 15B Class A

• EMS  : IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV

                       IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
                       IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
                       IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
                       IEC 61000-4-6 CS: 10 V
                       IEC 61000-4-8 PFMF

• Hazardous Locations :   ATEX, Class I Division 2

• Maritime  :  ABS, DNV-GL, LR, NK

• Railway  :  EN 50121-4

• Safety  :  UL 508

• Shock  :  IEC 60068-2-27

• Traffic Control  :  NEMA TS2

• Vibration  :  IEC 60068-2-6

• Freefall  :  IEC 60068-2-3

MTBF:

• Time:   2,701,531 hrs

• Standards:   Telcordia (Bellcore), GB
