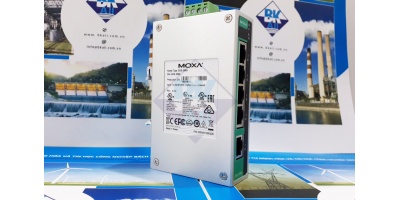

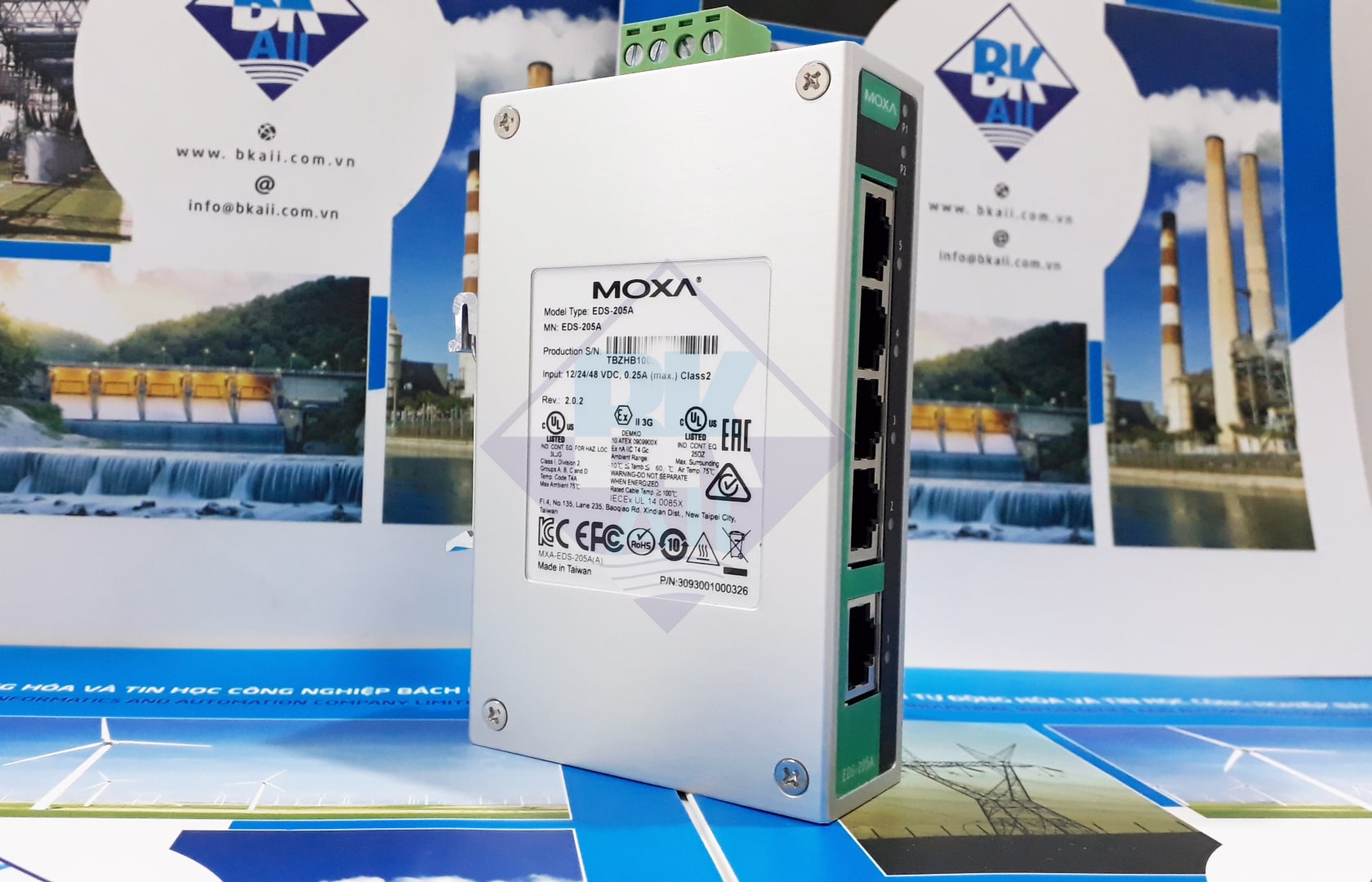

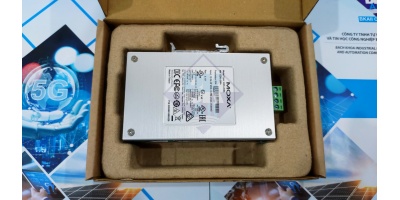

EDS-205A: Switch công nghiệp 5 cổng Ethernet

EDS-205A Switch công nghiệp 5 cổng Ethernet hỗ trợ 10/100Base-T(X)(RJ45 connector), 100BaseFX (multi/single-mode, SC or ST connector) của hãng Moxa-Taiwan hiện đang được BKAII đang phân phối rộng rãi tại thị trường Việt Nam.EDS-205A được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng,... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh, …

• Switch công nghiệp
• EDS-205: Switch công nghiệp 5 cổng Ethernet tốc độ 10/100BaseT(X) (RJ45)
• So sánh Moxa EDS-205 và EDS-205A – Switch công nghiệp 5 cổng hiệu suất cao
• Các loại switch công nghiệp 5 cổng tốc độ 100M thông dụng trong công nghiệp, tự động hóa
• Cách chọn switch công nghiệp phù hợp – Checklist đầy đủ cho hệ thống SCADA, PLC

Xem video sản phẩm: https://www.youtube.com/shorts/VT2O2fvc6Ek

Tính năng của sản phẩm:

• 10/100BaseT(X) (RJ45
•  Redundant dual 12/24/48 VDC power inputs
•  IP30 aluminum housing
•  Rugged hardware design well suited for hazardous locations (Class 1 Div. 2/ATEX Zone 2), transportation (NEMA TS2/EN 50121-4/e-Mark), and maritime environments (DNV/GL/LR/ABS/NK)
•  -40 to 75°C operating temperature range (-T models)

Thông số kỹ thuật sản phẩm:

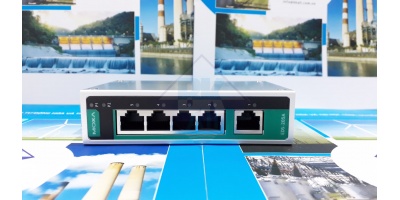

• 10/100BaseT(X) Ports (RJ45 connector):

EDS-205A/205A-T: 5
EDS-205A-M-SC/M-ST/S-SC Series: 4

All models support:
Auto negotiation speed
Full/half duplex mode
Auto MDI/MDI-X connection

• 100BaseFX Ports (multi-mode SC connector):  EDS-205A-M-SC Series: 1

• 100BaseFX Ports (multi-mode ST connector): EDS-205A-M-ST Series: 1

• 100BaseFX Ports (single-mode SC connector):  EDS-205A-S-SC Series: 1

• Standards:  IEEE 802.3 for 10BaseT

                              IEEE 802.3u for 100BaseT(X) and 100BaseFX
                              IEEE 802.3x for flow control

Switch Properties

• MAC Table Size:  1 K

• Packet Buffer Size:  384 kbits

• Processing Type:  Store and Forward

Power Parameters

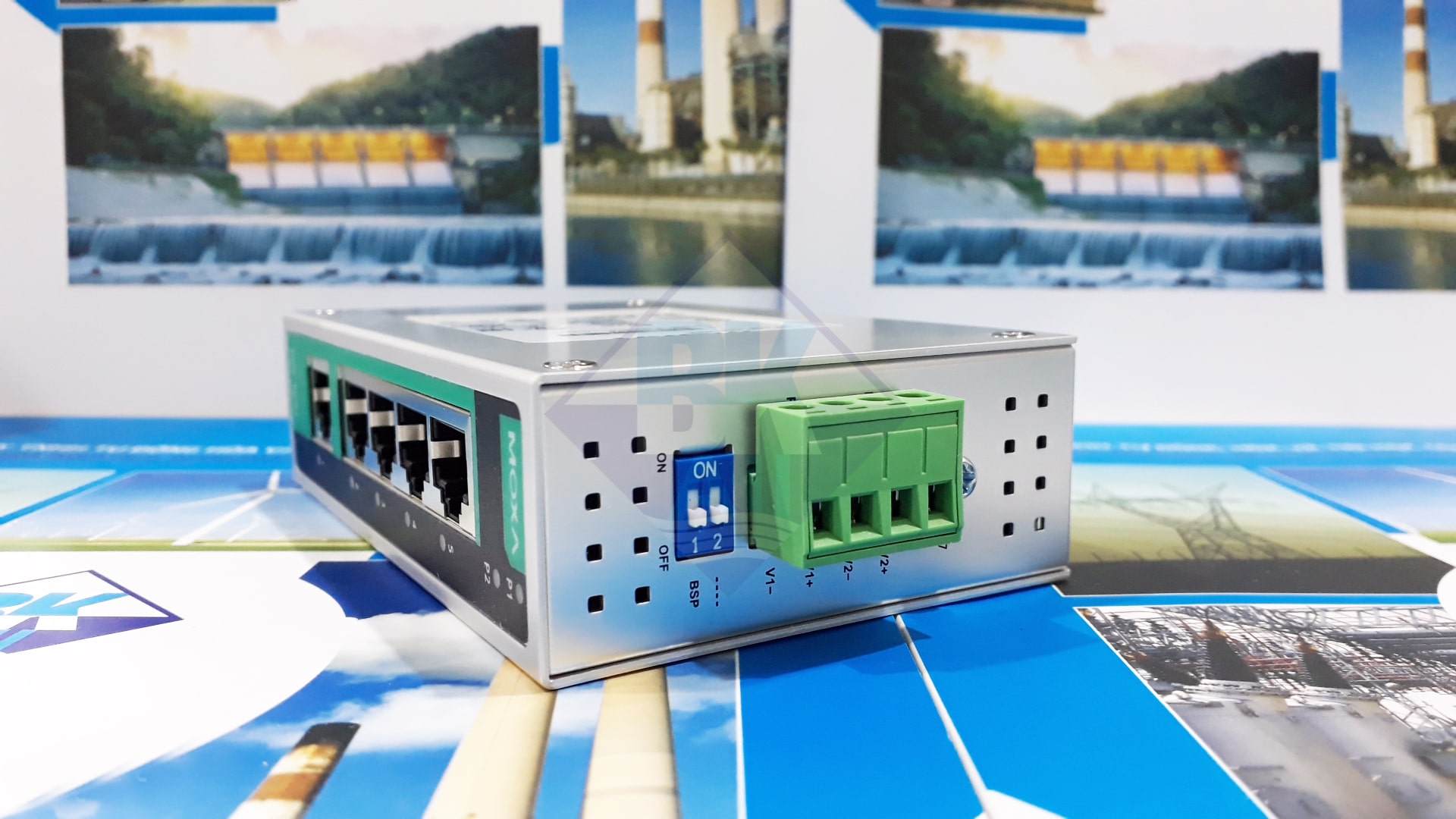

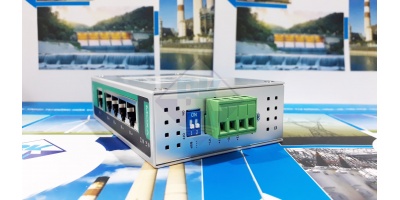

• Connection : 1 removable 4-contact terminal block(s)

• Input Current:  EDS-205A/205A-T: 0.09 A @ 24 VDC

                                     EDS-205A-M-SC/M-ST/S-SC Series: 0.1 A @ 24 VDC

• Input Voltage:   12/24/48 VDC, Redundant dual inputs

• Operating Voltage:   9.6 to 60 VDC

• Overload Current Protection:   Supported

• Reverse Polarity Protection:  Supported

                                                            DIP Switch Configuration

• Ethernet Interface: Broadcast storm protection

Physical Characteristics

• Housing:   Aluminum

• IP Rating:   IP30

• Dimensions:   30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in)

• Weight:   175 g (0.39 lb)

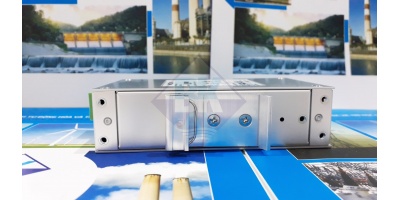

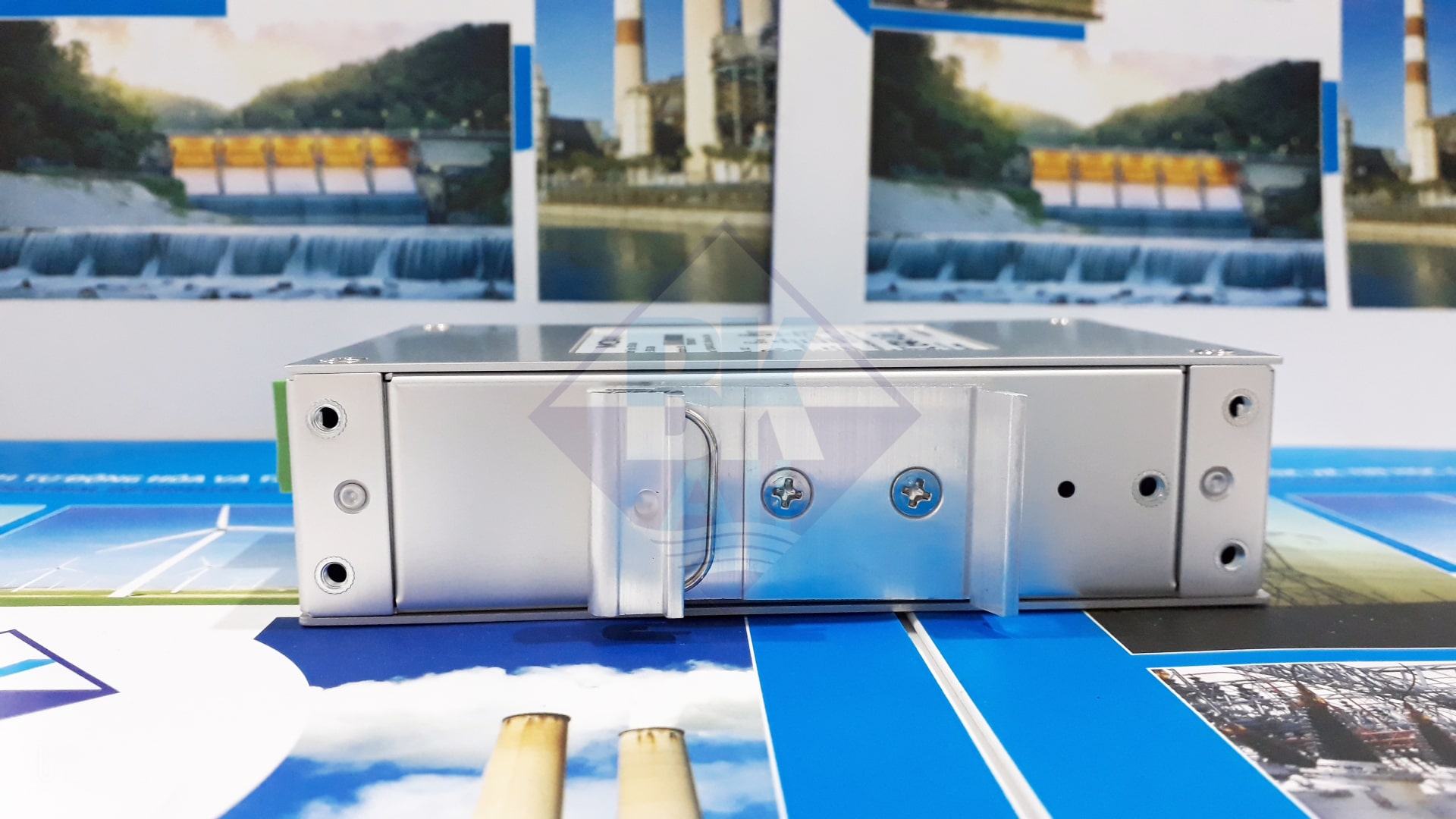

• Installation:   DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits

• Operating Temperature:  Standard Models: -10 to 60°C (14 to 140°F)

                                                   Wide Temp. Models: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included):   -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity:   5 to 95% (non-condensing)

Standards and Certifications

• EMC:   EN 55032/24

• EMI :  CISPR 32, FCC Part 15B Class A

• EMS:   IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV

                      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
                      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
                      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
                      IEC 61000-4-6 CS: 10 V
                      IEC 61000-4-8 PFMF

• Hazardous Locations:   IECEx, ATEX, Class I Division 2

• Maritime:   ABS, DNV-GL, LR, NK

• Railway :   EN 50121-4

• Safety:   UL 508

• Shock :   IEC 60068-2-27

• Traffic Control:   NEMA TS2

• Vibration:   IEC 60068-2-6

• Freefall:   IEC 60068-2-31

MTBF

• Time:   3,040,784 hrs

• Standards:    Telcordia (Bellcore), GB
