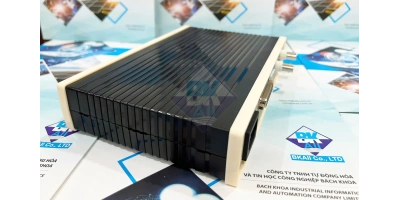

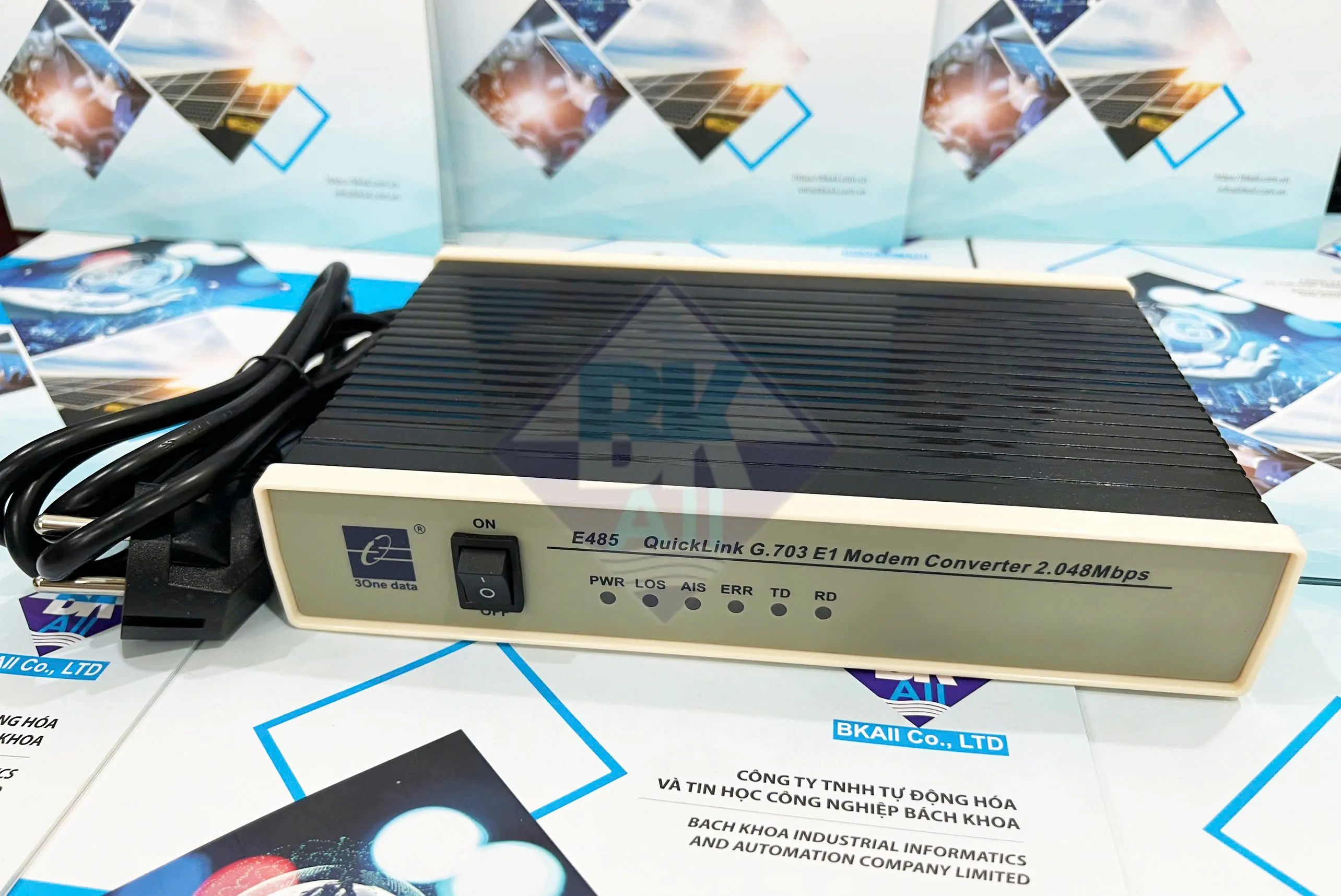

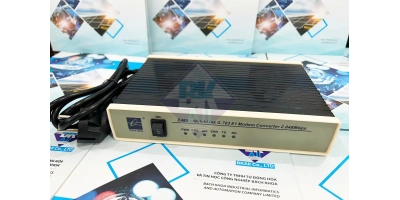

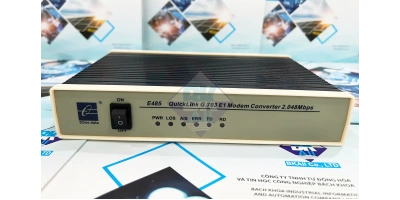

E485 – Bộ chuyển đổi E1 sang RS485/RS422 công nghiệp chuẩn G.703

• Convert RS-485/422 interface to E1(2M unframed G.703) interface
• Support line recovery clock, local clock and equipment clock
• Support E1 port loop
• E1 (G.703 ) interface support 120ohm (RJ-45) and 75ohm (BNC double coaxial)

• E1 Interface
  Standard: Comply with ITU-T G.703
  Output tingle displace: accord ITU-TG.735 advice
  Input tingle limit: accord ITU-TG.823 advice
  Output tingle: accord ITU-T G.823 advice
  Frame format: unframed
  Interface rate: 2.048Mbps±50ppm
  CRC checkout: no
  Port coding: HDB3
  Port transmission: 2KM
  Port protection: 1500W surge protection, 15KV ESD protection

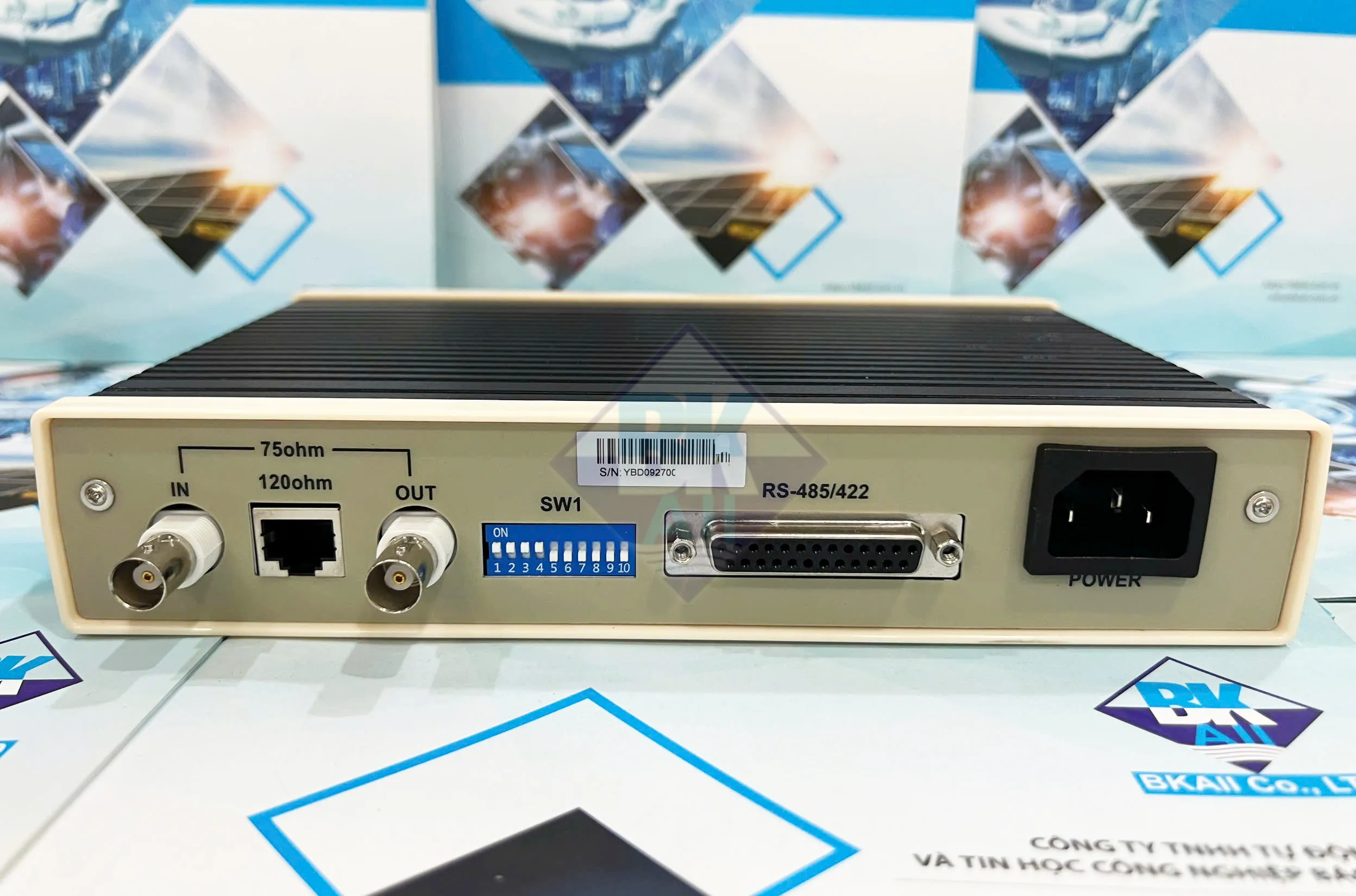

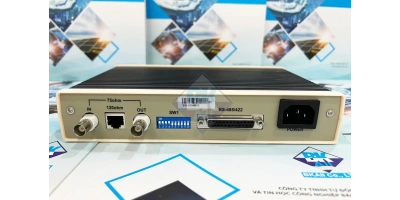

  Port connector: 120 Ohm(RJ-45) and 75 ohm(BNC double coaxial)
  RS-485/422 port
  Standards Compliance: EIA RS-485, RS-422
  Connector: DB25 female
  Signal: RS-485:485+, 485-, GND
  RS-422:TXD+, TXD-, RXD+, RXD-, GND
  Baud Rate: 0~115.2Kbps
  Work mode: DCE
  Synchronous serial, lucency transmission
  600W surge protection, 15KV ESD protection
  Environment, Power and Dimension
  Working temperature: -25 to 70°C
  Storage temperature: -40 to 85°C
  Humidity: Relative humidity 5% to 95%
  Input power: 220VAC or -48VDC
  Consumption: 2W
  Power protection: From high voltage/short circuit
  L×W×H: 227.4mm×146.3mm×42.7mm
  Shell: Plastic
  Weight: 260g
