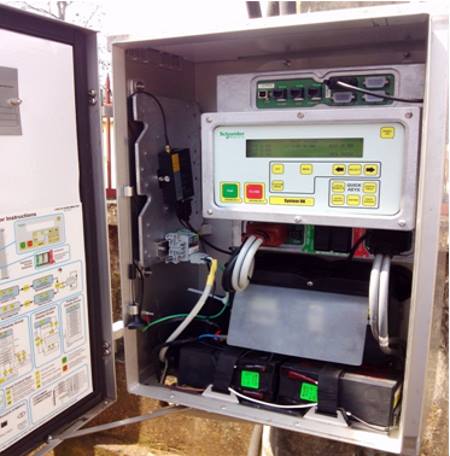

Modem F2103: GPRS IP Modem lắp tại tủ điều khiển Recloser 971 Cửa Tùng, nguồn nuôi modem được lấy từ ắc quy đảm bảo kết nối liên tục.
Trạm trung gian Cửa Tùng có 3 xuất tuyến được bảo vệ bằng các Recloser, cấp điện cho một khu vực phụ tải khá rộng lớn. Khoảng cách từ Trạm biếp áp đến nơi trực vận hành (tổ vận hành lưới điện Điện lực Vĩnh Linh) gần 20Km, khi xảy ra sự cố trên đường dây gây nhảy máy cắt Recloser đầu xuất tuyến, dẫn đến thời gian kiểm tra tín hiệu trip của Recloser và thao tác xử lý sự cố thường kéo dài, gây mất điện trong thời lớn, làm tăng SAIDI, giảm độ tin cậy cung cấp điện. Do vậy, việc triển khai giám sát, điều khiển các Recloser đầu xuất tuyến trạm biếp áp trung gian Cửa Tùng là rất cần thiết.

Được sự phê duyệt của Giám đốc Công ty Điện lực Quảng Trị, cán bộ kỹ thuật phòng Điều độ công ty đã nghiên cứu phương án, tiến hành đặt mua các thiết bị cần thiết, trực tiếp cấu hình, lắp đặt và kết nối thành công tủ điều khiển Nulec Recloser 971 Trạm biến áp trung gian Cửa Tùng về máy tính điều khiển đặt tại phòng Điều độ.

Theo đó, máy tính điều khiển đặt tại Phòng Điều độ có kết nối internet sẽ giám sát và điều khiển qua chuẩn TCP/IP và đóng vai trò là TCP/Server. Modem F2103: GPRS IP Modem đóng vai trò là TCP/Client, được lắp đặt phía tủ điều khiển Recloser, giao diện kết nối là RS232. Địa chỉ IP LAN của máy tính điều khiển được NAT (Network Address Translation) qua địa chỉ IP WAN của nhà cung cấp dịch vụ để liên lạc trực tiếp ra bên ngoài. Phần mềm tạo cổng COM ảo cho phép điều khiển kết nối với tủ điều khiển thông suốt qua môi trường internet thay cho cáp kết nối mà không làm thay đổi giao thức truyền thông. Phần mềm điều khiển Recloser 971 là WSOS của Schneider Inc được cài đặt vào máy tính điều khiển đặt tại phòng Điều độ.

Qua vận hành thử nghiệm cho thấy modem có phản hồi với lệnh thao tác rất nhanh (1-2s), các giá trị đo lường hiển thị đầy đủ, chính xác, các tiện ích của tủ điều khiển được khai thác tối đa.

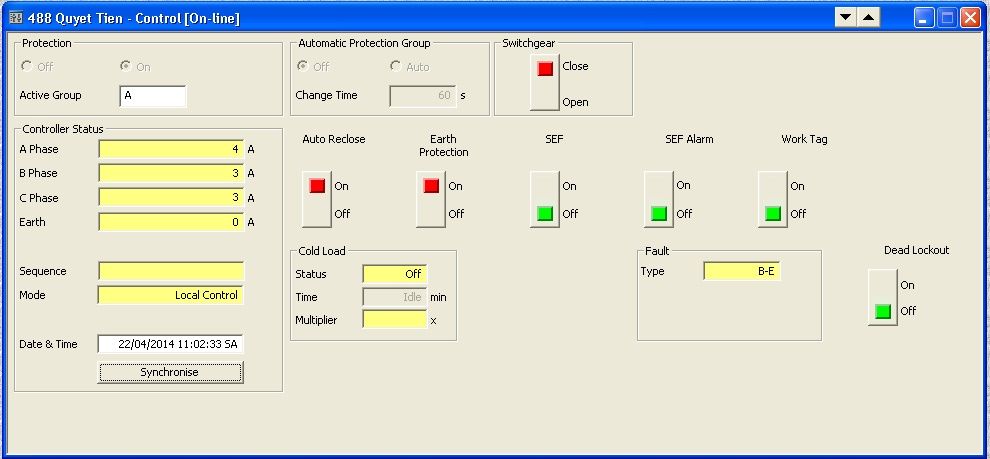

Giao diện giám sát và điều khiển từ xa Recloser 971 Cửa Tùng thông qua phần mềm WSOS
được cài đặt trên máy tính điều khiển tại phòng Điều độ

So với các giải pháp đã áp dụng như hiện nay (kết nối bằng modem quay số PSTN, kết nối bằng Router + USB 3G + bộ chuyển đổi FE/RS232), giải pháp kết nối các recloser bằng modem F2103: GPRS IP Modem có nhiều ưu điểm hơn, như: Mô hình kết nối đơn giản, dễ lắp đặt, giá thành rẻ hơn nhiều so với RTU (chỉ cần lắp đặt 01 bộ F2103: GPRS IP Modem tại tủ điều khiển Recloser); Có thể lắp đặt ở khu vực vùng sâu, vùng xa, nơi chưa có phủ sóng 3G, chỉ cần có sóng GPRS; Chất lượng đường truyền ổn định, thời gian tạo kết nối và đáp ứng tín hiệu nhanh (1 ÷2 giây); Hạn chế ảnh hưởng của sét lan truyền gây hỏng thiết bị nhờ sử dụng môi trường truyền thông vô tuyến và nguồn cấp cho modem F2103 là 12VDC được lấy trực tiếp tại tủ điều khiển Recloser; Kiểu kết nối truyền thông điểm - đa điểm nên có thể kết nối đến nhiều Recloser cùng một thời điểm mà không phải khởi tạo lại kết nối.

Với nhiều tính năng ưu việt, trong thời gian tới Công ty sẽ nghiên cứu triển khai lắp đặt hệ thống này trên các Recloser trọng yếu, tiến đến lắp đặt tại tất cả các Recloser trên lưới phân phối trong toàn tỉnh Quảng Trị nhằm nâng cao độ tin cậy cung cấp điện, giảm thời gian thao tác, thời gian mất điện và phục vụ công tác vận hành lưới điện một cách linh hoạt trong điều kiện bình thường và cả khi có sự cố, đặc biệt là trong mùa mưa bão.
