HƯỚNG DẪN SỬ DỤNG THIẾT BỊ NP301
NP301 là một thiết bị chuyển đổi tín hiệu từ tín hiệu serial sang ethernet. Thiết bị cung cấp 1 Port RS232/485/422 và một Port 10/100 Base-T(x). NP301 với hệ thống bảo vệ EMC, có khả năng bảo vệ quá dòng, quá áp.
- NP301: Bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet
- Một số bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet
Mô tả chung

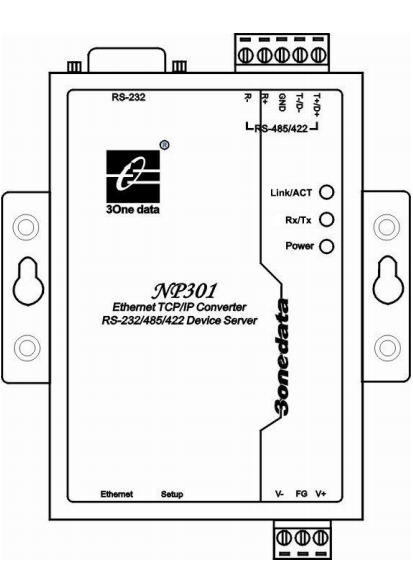

Mặt trước
Mặt trên
Mặt dưới

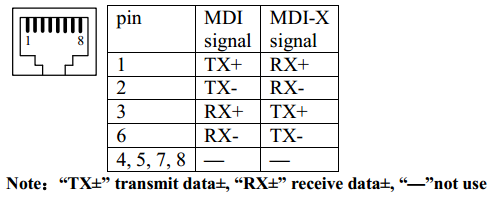

Sơ đồ cổng kết nối

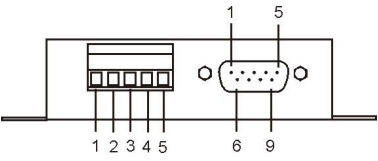

Giao diện kết nối RS232/RS485/RS422

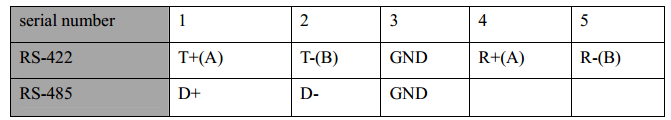

RS485/422 có sơ đồ chân như sau:
RS232 có 9 chân như sau:

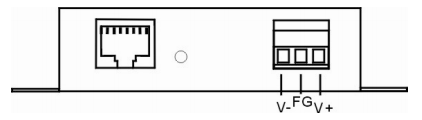

Cổng nguồn
Điện áp đầu vào từ 9-48VDC, công suất 1.4W
Bước 1: Cài đặt mạng
Theo quy định của nhà sản xuất, NP301 sẽ có:
- IP mặc định : 192.168.1.254
- Subnet mask : 255.255.255.0
- Thông qua trình duyệt WEB, IP của NP301 và PC phải tương đương nhau trong cùng một Local Area network.
- Có thể thay đổi địa chỉ IP của N301 và PC sao cho chúng chung Local Area network.
Có 2 cách để thực hiện việc định IP cho thiết bị.
Phương án 1:

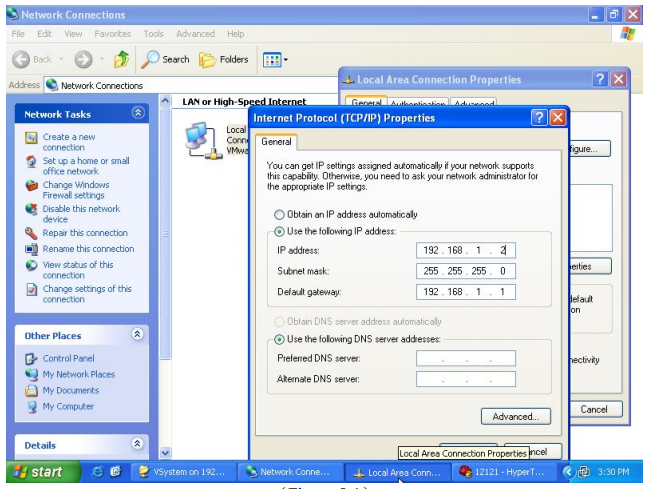

Start->Control panel->network connections->Local area Connection->Properties->Internet protocol（TCP/IP）Setting PC’s IPaddress: 192.168.1.X（X tránh 254, nên từ 2 đến 253).

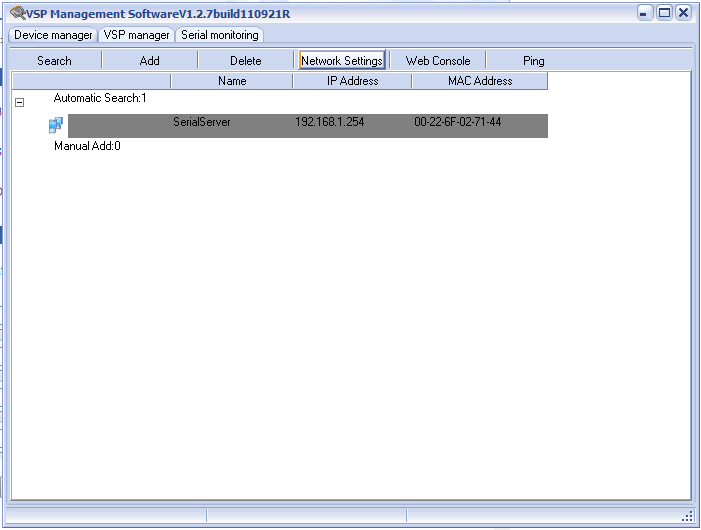

Phương án 2: Cấu hình IP NP301thông qua VSP manager software
- Cài đặt VSP theo đĩa đi kèm cùng sản phẩm
- "Seach" để tìm thiết bị
- Sau khi tìm thấy NP301, kích chuột phải để thay đổi địa chỉ IP, chú ý: IP của NP301 và PC phải cùng một Local Area network.
Bước 2: Đăng nhập vào giao diện cài đặt bằng Web
Đăng nhập với địa chỉ mặc định của modem NP301 là 192.168.1.254

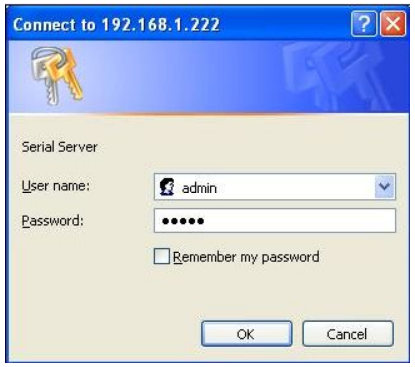

Đăng nhập vào giao diện, sử dụng user name "admin", và pass "admin" mặc định

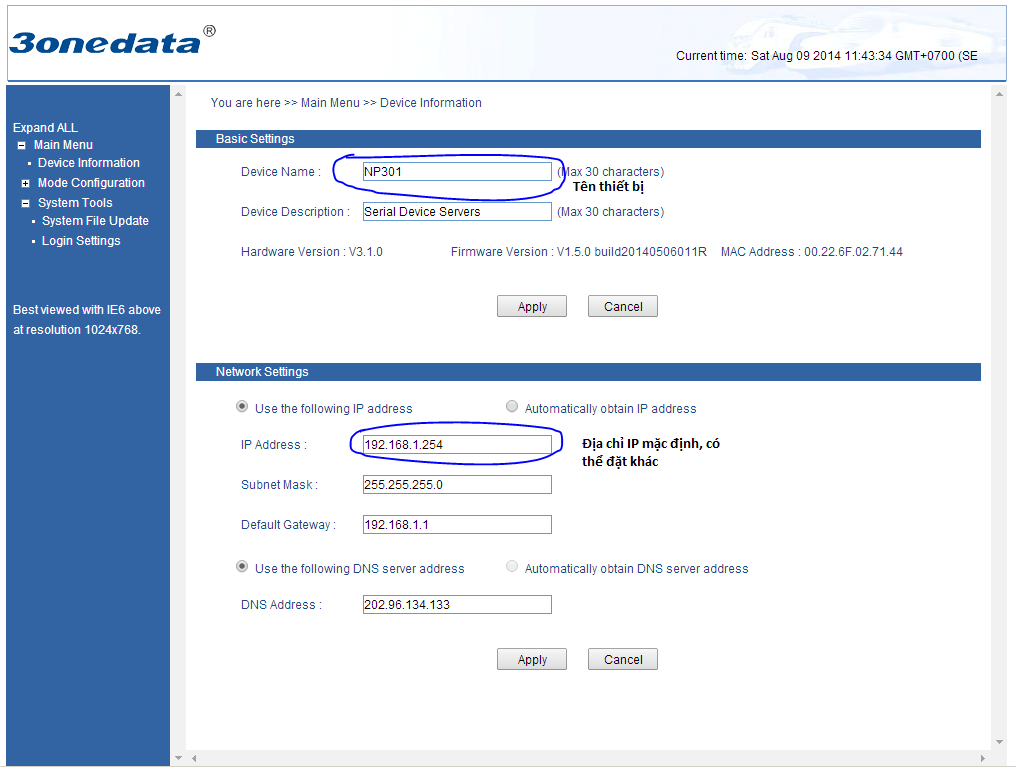

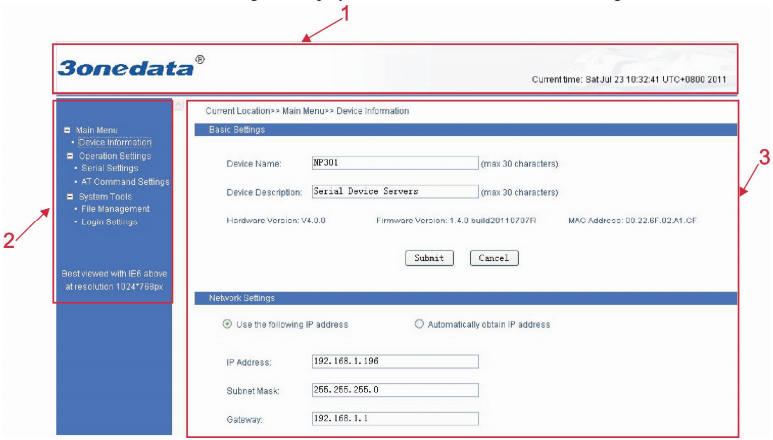

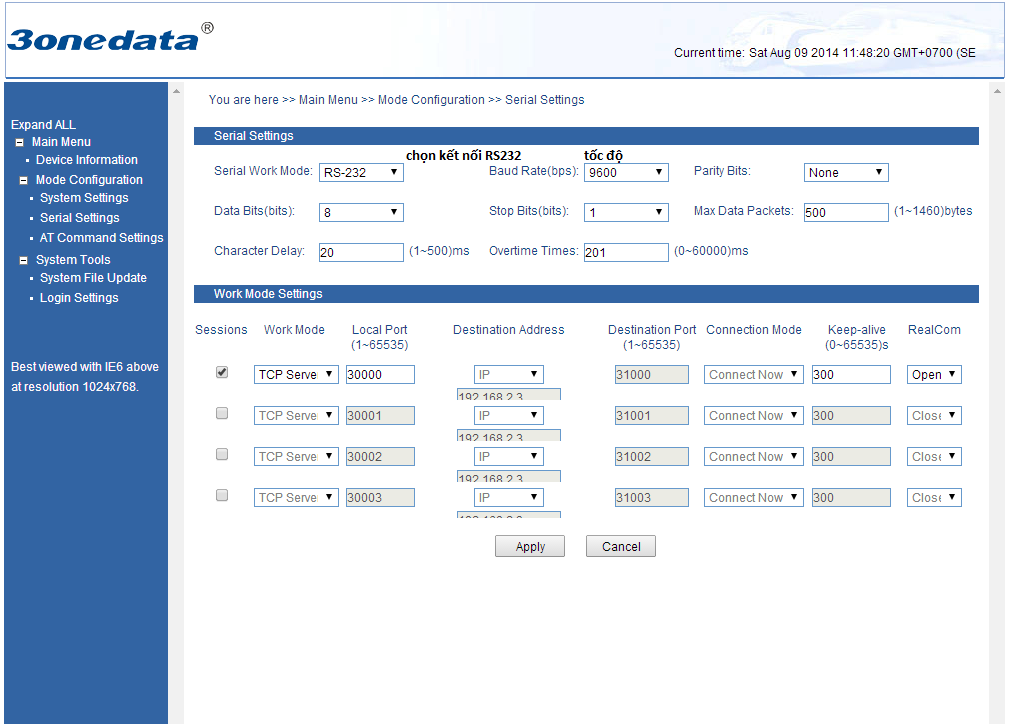

Giao diện phần cài đặt
Thiết lập kết nối
Ấn "Search" trong tab Device manager để tìm thiết bị

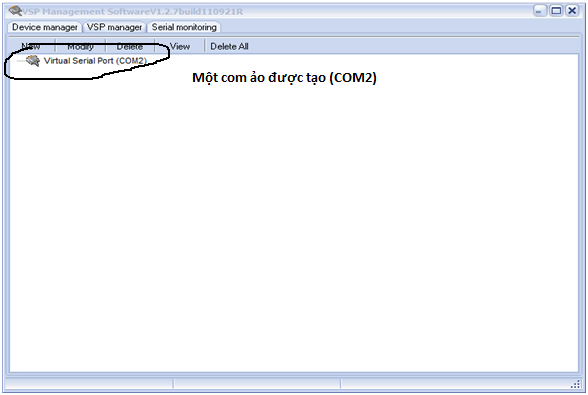

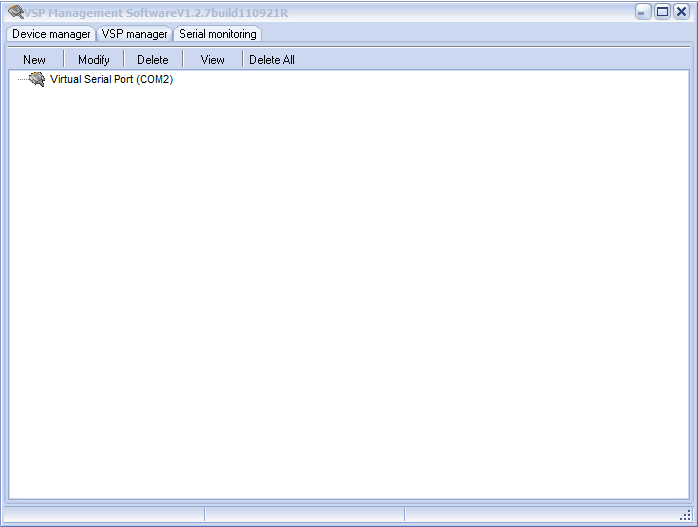

Sang tab " VSP manager", chọn "New"

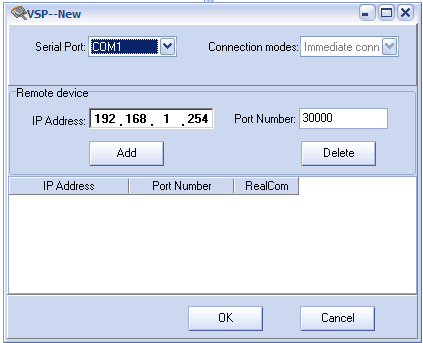

Cài đặt COM ảo cho thiết bị, chọn một COM chưa được sử dụng, điền IP và Port như ở giao diện web.

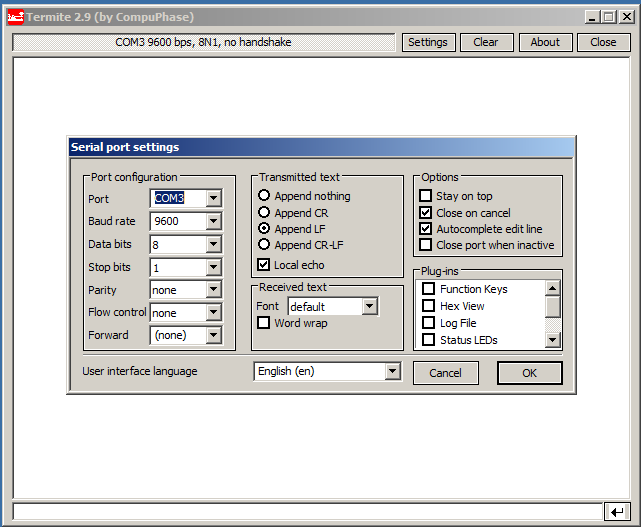

Tiến hành thử kết nối giữa thiết bị, bằng cách truyền dữ liệu qua RS232 và nhận về qua COM ảo bằng phần mềm: Termite, download phần mềm tại: http://www.compuphase.com/software_termite.htm

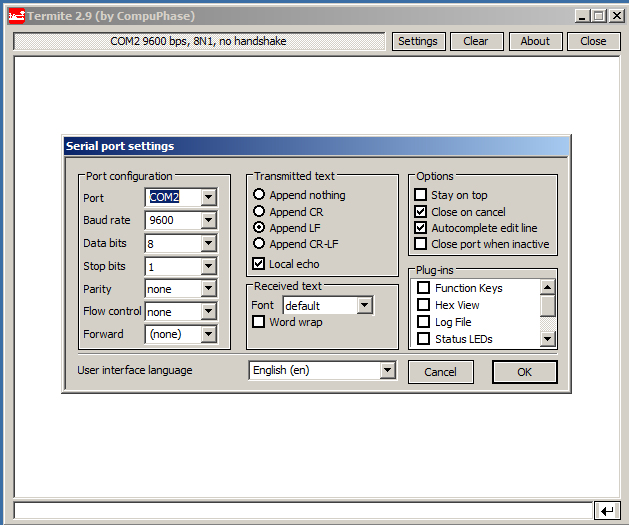

Chọn COM2
Mở một Terminate khác, chọn COM của cổng RS232, thấy 1 COM thật ở đây là COM3, và COM ảo được tạo là COM2

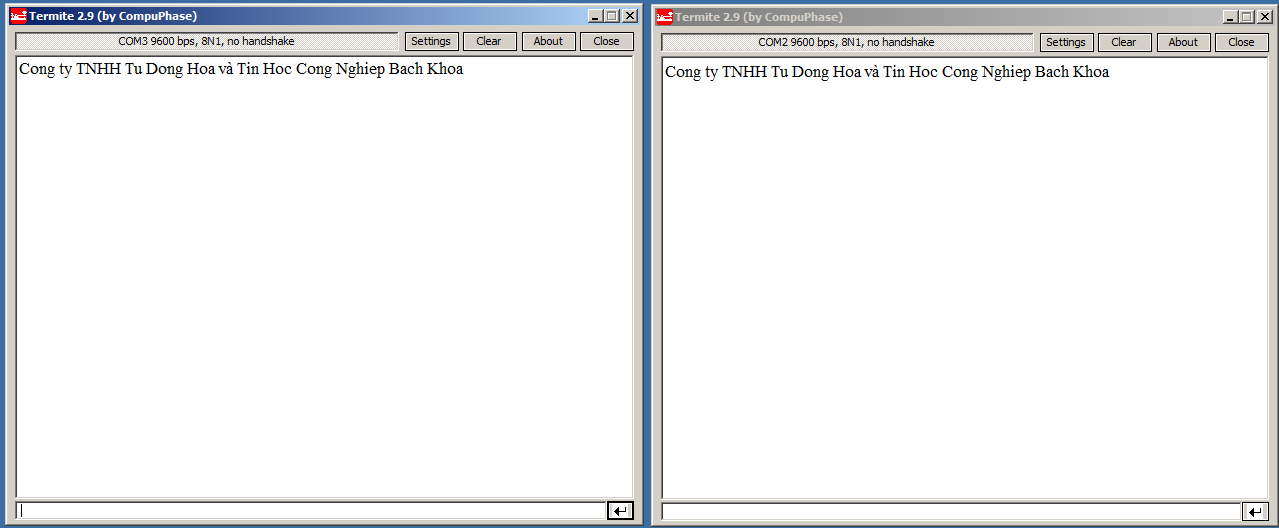

Tiến hành gửi dữ liệu thử nghiệm, gửi một chuỗi kí tự
Ta nhận thấy thiết bị hoạt động bình thường!
Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng NP301 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!
