Để có thể cài đặt và sử dụng modem F2103, ta cần chuẩn bị các hạng mục sau:

  • 01 địa chỉ IP mạng Wan, địa chỉ này khuyến cáo là địa chỉ IP tĩnh. Các IP này được các nhà cung cấp dịch vụ như FPT, Viettel, ….. Trong các thử nghiệm thì có thể dùng IP của modem ADSL cá nhân. Cách phân biệt đâu là IP tĩnh, đâu là IP động thì các bạn có thể tham khảo ở đây
  • 01 port đã được mở/NAT port. Cách mở port/NAT Port có thể search trên mạng với từ khóa (port forward, open port, port forwarding,…)
  • 01 bộ modem F2013 (modem F2103, nguồn, dây cáp RS232, Antenna)
  • Sim 3G. Cần đảm bảo Sim đã được đăng ký GPRS/3G.

Hướng dẫn mở port trên modem mạng TPLINK

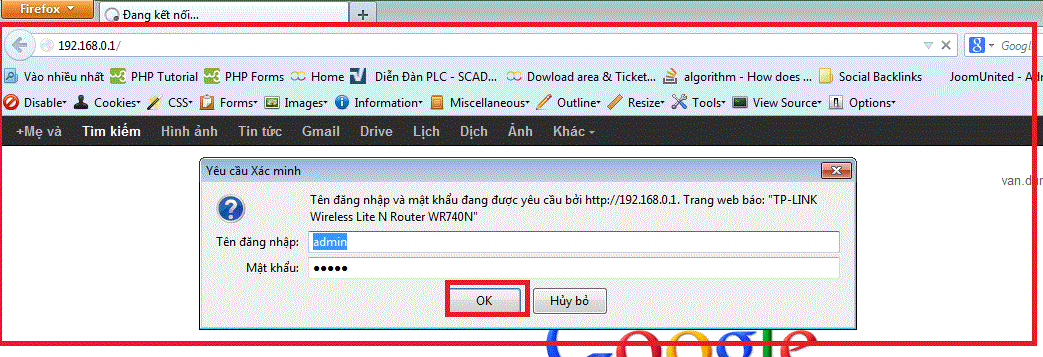

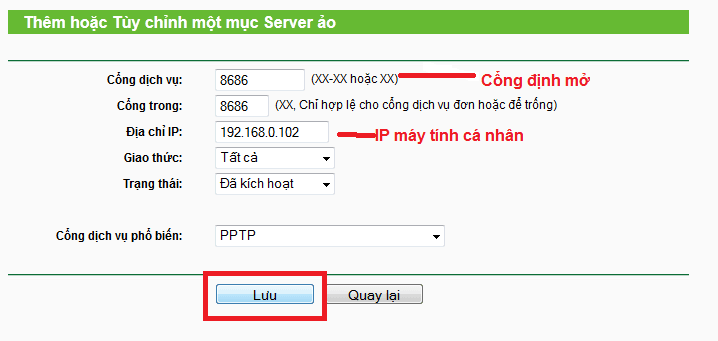

Hiện tại, chúng ta có rất nhiêu loại DLS/ADSL Router và tất nhiên mỗi loại có nhiều giao diện người dùng khác nhau khi cấu hình port forwarding. Ở đây, chúng tôi xin hướng dẫn chi tiết cách làm trên modem ADSL TPLink, đối với các modem ADSL khác, bạn có thể làm một cách tương tự.



>>Hướng dẫn NAT port modem Gpon GW040 của VNPT để kết nối F2103 gprs ip modem qua mạng internet

Hướng dẫn config GPRS IP Modem

Thực hiện lần lượt các bước sau:

  • Cần 01 Sim có chức năng GPRS/3G (tốt nhất là sim 3G trọn gói). Đảm bảo sim kết nối internet thành công trên điện thoại.
  • Gắn Sim vào modem
  • Lắp Antenna, nguồn vào modem
  • Cấp nguồn cho modem
  • Các bước  config lần lượt như sau
    • Kết nối modem với máy tính bằng cáp đi kèm modem

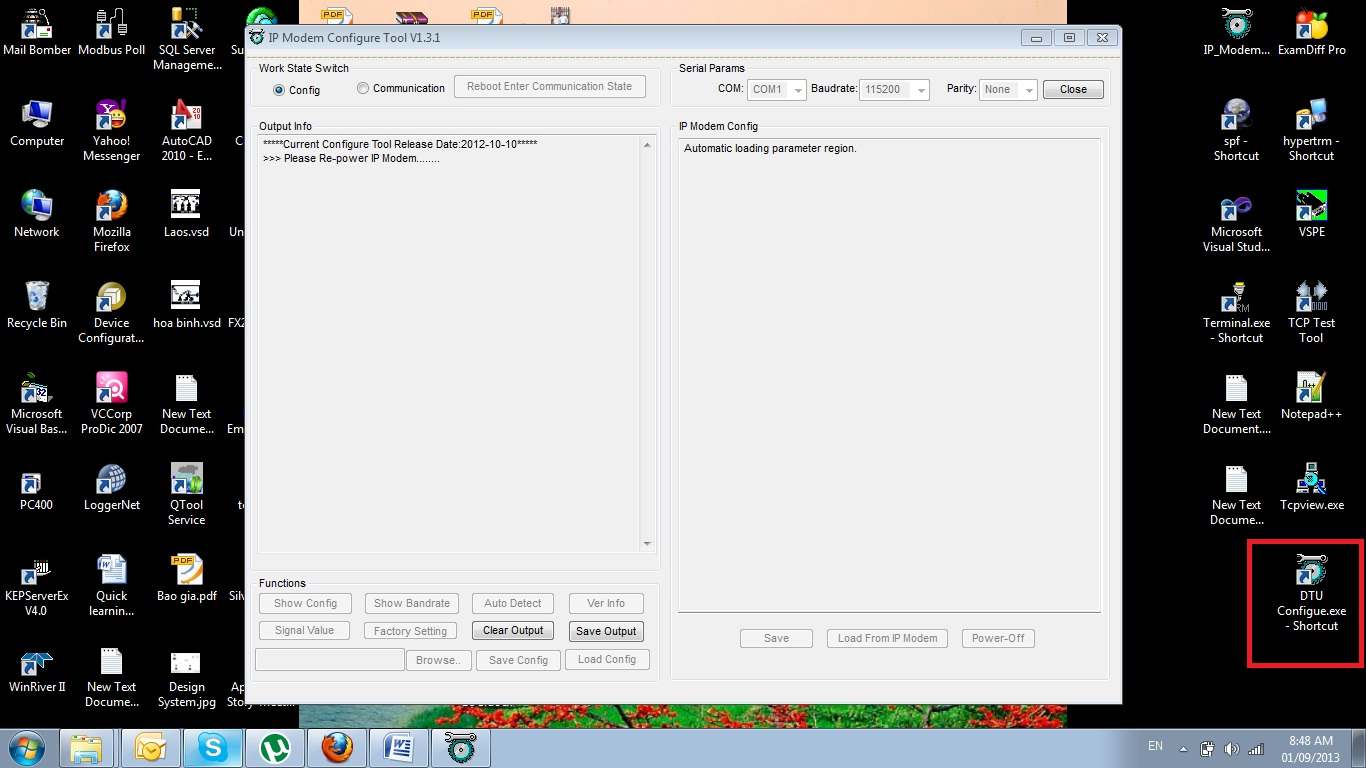

    • Mở chương trình DTU config trên máy tính ra. Chương trình sẽ hiện như sau
  • Khi này, phần mềm yêu cầu re-power lại nguồn, chúng ta rút nguồn ra và cắm lại.

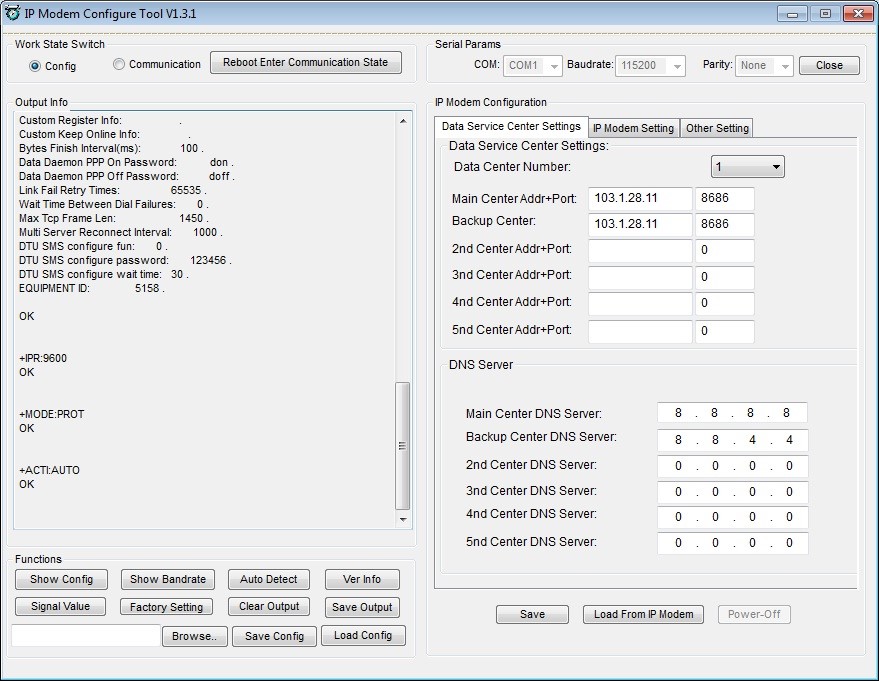

  • Kết quả như sau:

Các thông số cần điền để config: Đối với các bài toán sử dụng chức năng truyền thông thông qua mạng GPRS/IP thì các chức năng ta để mặc định. Chỉ quan tâm đến hai thông số sau:


102.1.28.11: Đây là địa chỉ IP mạng WAN, có thể là IP tĩnh/động của máy tính – nơi cần đón luồng dữ liệu về. Nếu không biết, bạn có thể tra cứu địa chỉ IP này tại link: https://www.whatismyip.com/

8686: Đây là port trên máy tính đó, yêu cầu phải mở/NAT port này trước khi config thiết bị. Sau khi máy tính đã có dữ liệu về đến nơi, Port này có trách nhiệm đón luồng dữ liệu về ứng dụng của chúng ta.

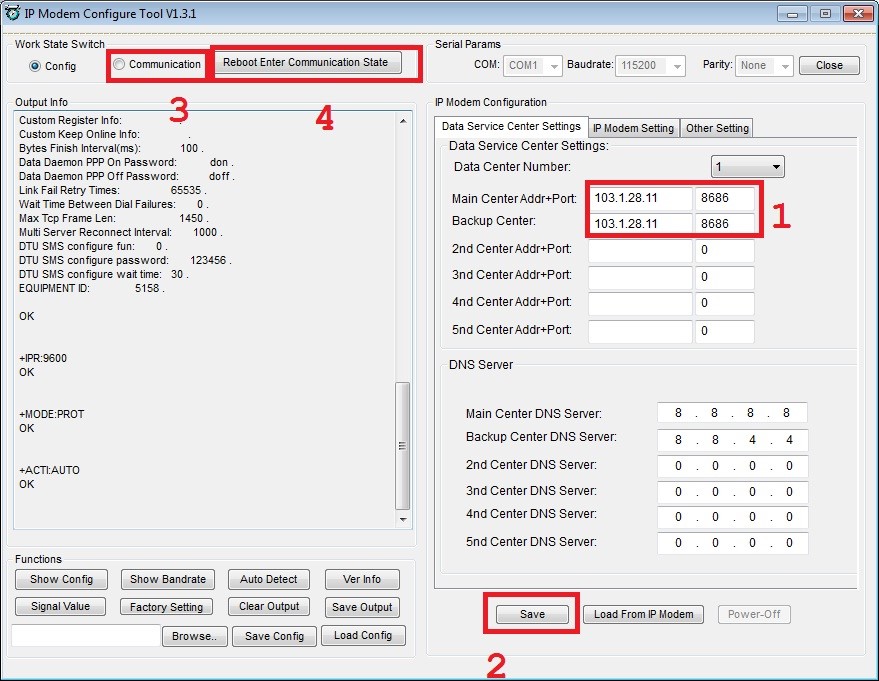

  • Sau đó làm lần lượt theo thứ tự như trong hình vẽ dưới đây

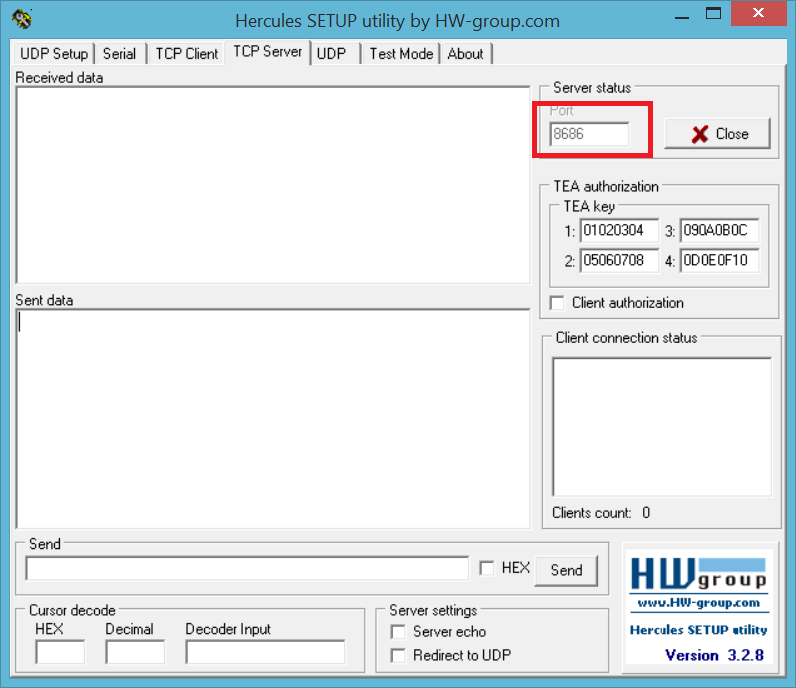

Trên máy tính, cần bật một chương trình để lắng nghe tại port đã mở ( ở đây là port 8686). Ta có thể sử dụng các chương trình đơn giản để lắng nghe như phần mềm Hercules như sau:

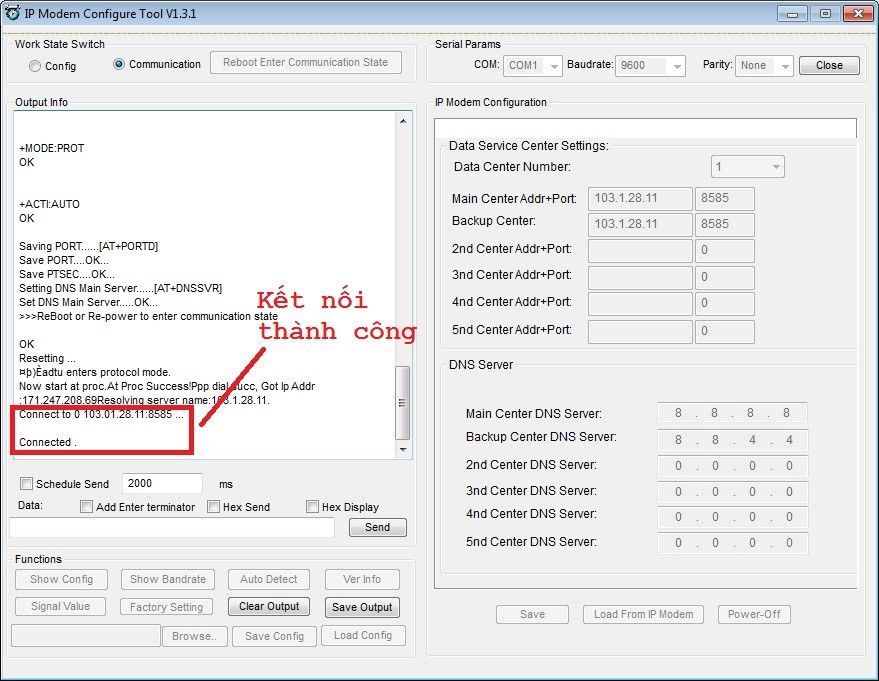

Khi có báo Connected như trên, là việc cấu hình kết nối từ modem F2103/F2403 về máy tính đã thành công. Từ lúc này, dữ liệu từ thiết bị cần điều khiển giám sát sẽ qua cổng RS232 của modem F2103/F2403, qua hạ tầng mạng GPRS/3G, truyền về máy tính.
