Hướng dẫn kết nối RS232 và RS485 qua cáp quang bằng ADAM-4541

Trong quá trình phân phối sản phẩm ADAM-4541 ra thị trường, BKAII đã nhận được rất nhiều phản hồi từ Khách hàng về câu hỏi: Làm thế nào để kết nối hai thiết bị có cổng serial (1 thiết bị có cổng RS485, một thiết bị có cổng RS232) với nhau thông qua đường truyền cáp quang và bộ ADAM-4541. Để thuận tiện hơn cho việc tra cứu của khách hàng, hôm nay BKAII sẽ hướng dẫn các bạn cách kết nối giữa các thiết bị có cổng RS232 hoặc RS485 thông qua đường truyền cáp quang và bộ chuyển đổi ADAM-4541 nhé!

Giới thiệu bộ chuyển đổi ADAM-4541

Như các bạn đã biết, ADAM-4541 là bộ chuyển đổi tín hiệu từ RS232/485/422 sang quang (Multi-mode) hai chiều của hãng Advantech. Bộ chuyển đổi ADAM-4541 hỗ trợ cả 3 loại cổng vật lý của serial là RS232, RS485 và RS422, tuy nhiên ở chế độ mặc định thì ADAM-4541 là hỗ trợ chuyển đổi cổng RS485.

Mô hình kết nối RS232 và RS485 qua cáp quang

Chúng ta sẽ lấy ví dụ kết nối từ PLC (hỗ trợ cổng RS485 ) kết nối về máy tính PC có cổng RS232 . Ở đây sẽ có 02 mô hình kết nối như hình dưới:

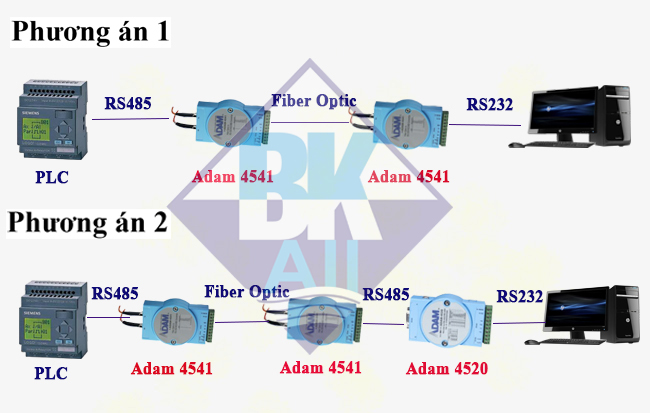

Mô hình kết nối RS232 RS485 qua cáp quang bằng ADAM-4541

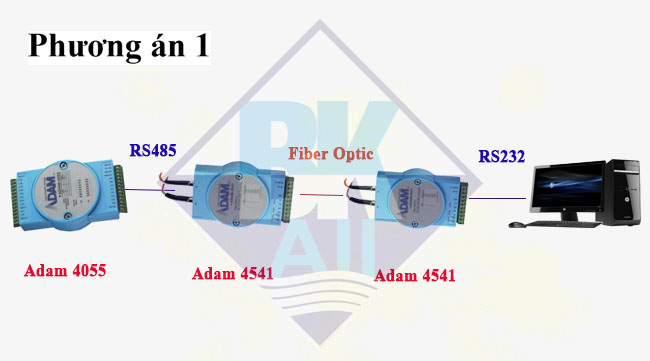

Mô hình 1: Kết nối trực tiếp RS232 với ADAM-4541

Còn với mô hình 1 thì sẽ hoạt động, với điều kiện bộ ADAM-4541 ở phía PC, switch 2 phải được gạt chân DIP9 từ “off” lên “on”.

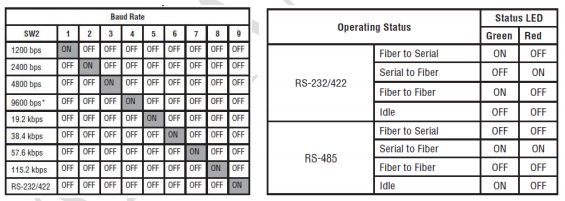

Cấu hình DIP Switch ADAM-4541 RS232

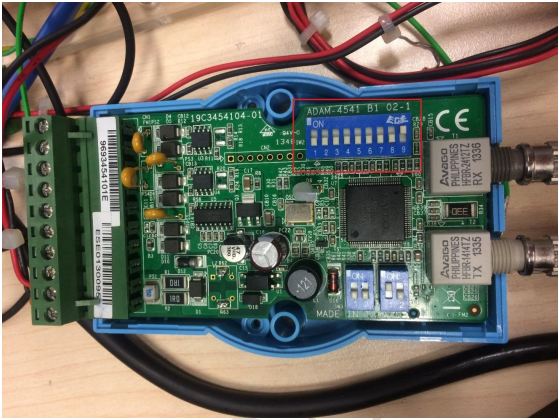

Thiết bị ADAM-4541 thực tế

Hướng dẫn cấu hình ADAM-4541

Mô hình 2: Sử dụng thêm bộ chuyển đổi ADAM-4520

Ở hình trên, với mô hình 2 sẽ hoạt động bình thường, tuy nhiên sẽ cần thêm 01 bộ ADAM-4520 là bộ chuyển đổi tín hiệu RS232 sang RS485 .

Cấu hình DIP Switch trên ADAM-4541

ADAM-4541 hỗ trợ rất nhiều các cài đặt khác nhau cần cấu hình để sử dụng với các ứng dụng, bài toán khác nhau: thay đổi format dữ liệu, chế độ có Ring hay không, RS-232/422, tốc độ baud,… Ví dụ, switch 1 dùng để lựa chọn, thay đổi format dữ liệu, switch 2 là lựa chọn tốc độ baud rate và chọn cổng RS-232/422 (DIP9 on là cổng RS232/422, off là cổng RS485), switch 3 là lựa chọn có sử dụng chế độ vòng Ring hay không?
