Hướng dẫn chuyển giao thức ADAM ASCII sang Modbus RTU cho ADAM-4051
Trong quá trình phân phối thiết bị ADAM-4051, BKAII nhận được nhiều câu hỏi từ khách hàng về cách chuyển giao thức mặc định ADAM ASCII sang Modbus RTU. Bài viết này sẽ hướng dẫn chi tiết các bước cấu hình để giúp thiết bị hoạt động theo giao thức Modbus.
👉 Nếu bạn chưa quen với giao thức này, hãy xem trước bài: Tổng quan giao thức Modbus trong công nghiệp để hiểu rõ nguyên lý hoạt động.
Giới thiệu thiết bị ADAM-4051
ADAM-4051 là module Remote I/O công nghiệp của Advantech với:
- 16 kênh Digital Input cách ly
- Giao tiếp truyền thông RS485
- Hỗ trợ hai giao thức: ADAM ASCII và Modbus RTU
Theo mặc định, thiết bị sử dụng giao thức ADAM ASCII. Để tích hợp vào hệ thống PLC, SCADA hoặc HMI sử dụng Modbus, chúng ta cần chuyển sang Modbus RTU.
📚 Xem thêm bài phân tích chi tiết: Modbus RTU – nguyên lý và ứng dụng trong công nghiệp
Các bước chuyển ADAM ASCII sang Modbus RTU
Bước 1 – Chuyển thiết bị sang Initial Mode

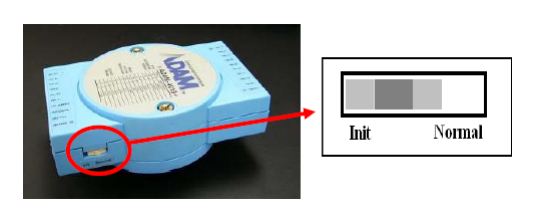

Gạt DIP Switch của thiết bị sang chế độ Initial Mode như hình dưới.
Bước 2 – Sử dụng phần mềm ADAM Utility

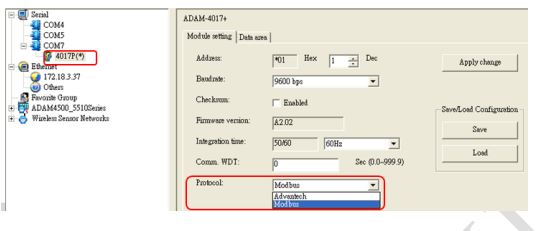

Mở phần mềm ADAM Utility và thực hiện tìm kiếm thiết bị. Khi thiết bị đang ở chế độ Initial Mode, phía sau tên thiết bị sẽ xuất hiện ký tự *.
Bước 3 – Chuyển giao thức sang Modbus
Trong mục Protocol, chuyển từ Advantech sang Modbus và lưu lại cấu hình.
Sau khi hoàn tất, thiết bị ADAM-4051 sẽ hoạt động theo giao thức Modbus RTU trên cổng RS485.
Kết luận
Việc chuyển đổi giao thức từ ADAM ASCII sang Modbus RTU giúp thiết bị ADAM-4051 dễ dàng tích hợp vào các hệ thống PLC, SCADA và IoT công nghiệp.
