So sánh relay output của ADAM-6060 và ADAM-6066

Trong các hệ thống remote I/O hiện đại sử dụng chuẩn Modbus TCP và Ethernet công nghiệp, việc lựa chọn đúng module relay output đóng vai trò rất quan trọng nhằm đảm bảo khả năng đóng cắt tải ổn định và tuổi thọ hệ thống. Hai model ADAM-6060 và ADAM-6066 của Advantech hiện đang được sử dụng rất phổ biến trong các ứng dụng điều khiển công nghiệp, giám sát nhà máy và tự động hóa tòa nhà. Tuy nhiên, nhiều người dùng vẫn chưa hiểu rõ sự khác nhau giữa relay output của hai thiết bị này. Trong bài viết dưới đây, BKAII sẽ cùng các bạn phân tích chi tiết các thông số relay, khả năng chịu tải và ứng dụng thực tế của ADAM-6060 và ADAM-6066.

Bài viết này BKAII cùng các bạn tìm hiểu về sự khác nhau giữa relay output của ADAM-6060 và ADAM-6066 nhé!

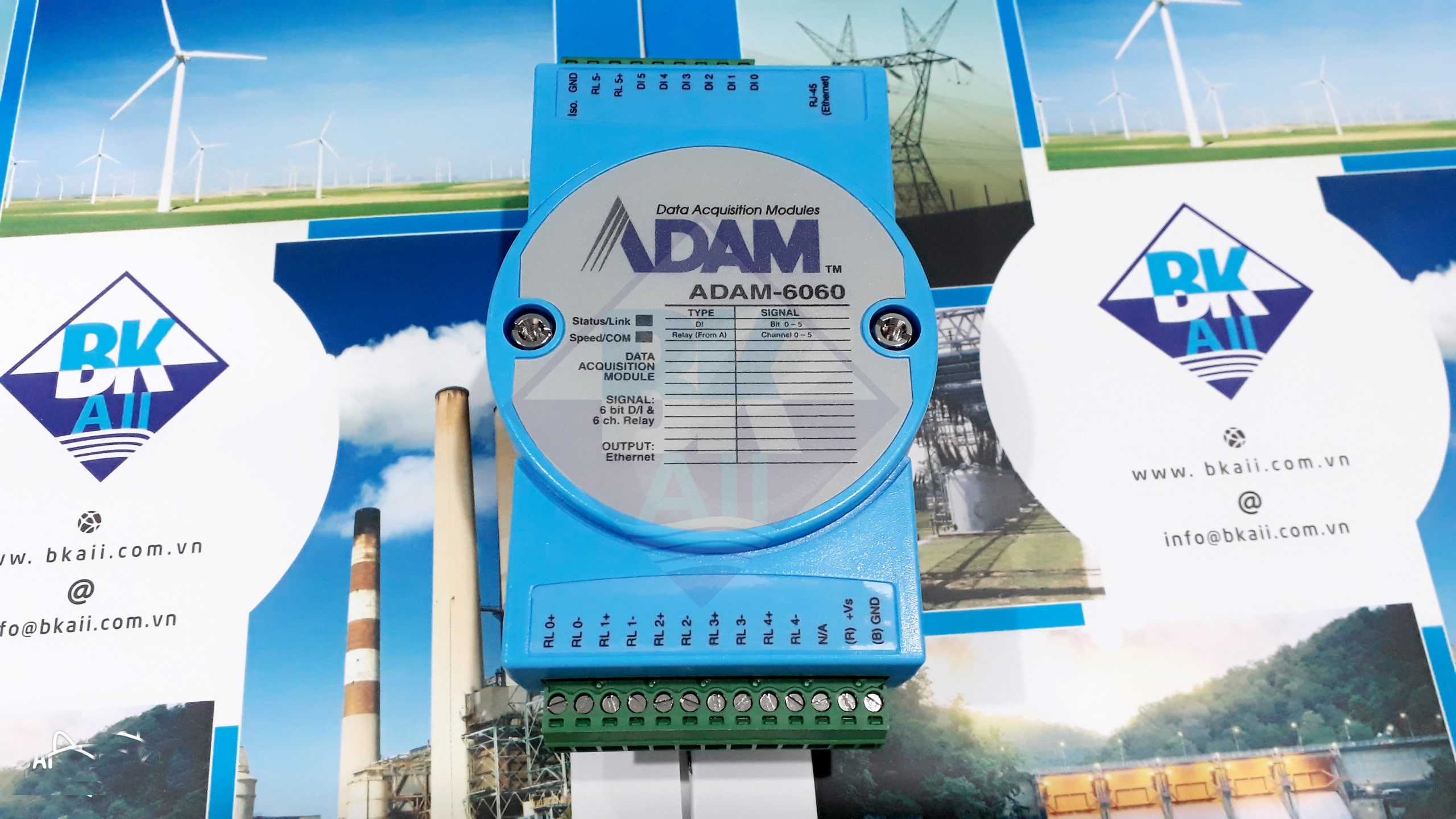

ADAM-6060 và ADAM-6066 Advantech

So sánh thông số relay của ADAM-6060 và ADAM-6066

Dưới đây là thông số rơle của ADAM-6060 và ADAM-6066 như trong manual.

Bạn có thể thấy, có sự khác biệt về xếp hạng liên hệ giữa ADAM-6060 và ADAM-6066. Ý nghĩa của xếp hạng liên hệ là gì?

Thành phần của rơle bao gồm một cuộn dây và thông thường là hai tiếp điểm. Khi dòng điện chạy qua cuộn dây, nó sẽ kích hoạt nam châm điện tạo ra từ trường hút một tiếp điểm để bật hoặc tắt mạch vòng. Khi các tiếp điểm mở, mang theo dòng điện, một hồ quang thường hình thành trong khe hở giữa chúng, làm hỏng các tiếp điểm.

Do đó, định mức tiếp điểm là điện áp/dòng điện mà switch có thể kết nối và ngắt liên tục mà không làm giảm số lần hoạt động trong vòng đời thiết kế của rơle.

Khả năng chịu tải của ADAM-6066

Lấy ADAM-6066 làm ví dụ, dòng điện hoạt động an toàn tối đa là 5A ở 250VAC và 3A ở 30VDC. Đó là lý do tại sao ADAM-6066 được gọi là power relay vì có thể duy trì nhiều nguồn hơn.

Khả năng chịu tải của ADAM-6060

Trong khi đó, dòng điện hoạt động an toàn tối đa của ADAM-6060 là 0,5A ở 120VAC và 1A ở 30VDC.

Cần lưu ý rằng xếp hạng liên hệ trong manual dành cho tải loại điện trở. Khả năng bật/tắt rơle với tải cảm ứng như động cơ bị ảnh hưởng bởi năng lượng điện từ được lưu trữ trong tải cảm ứng, do đó dòng điện hoạt động an toàn thấp hơn so với tải điện trở.

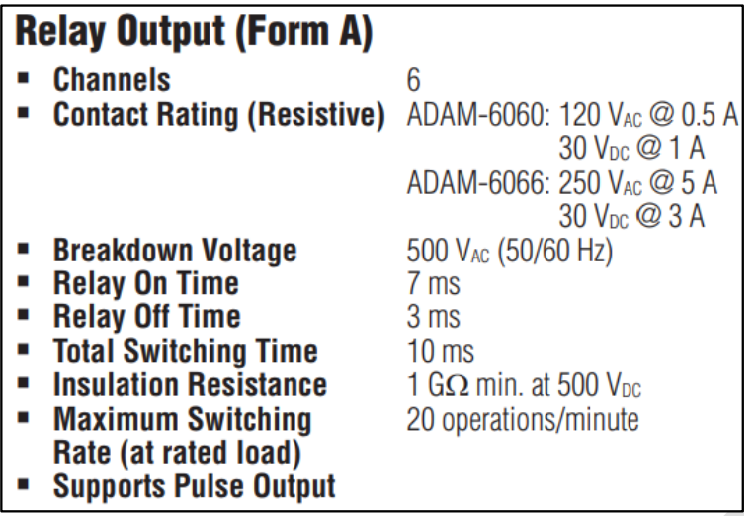

Thông số relay ADAM-6060 và ADAM-6066

Thông số rơ le của ADAM-6060/6066

Tuổi thọ relay của ADAM-6060 và ADAM-6066

Tuổi thọ của rơ le là câu hỏi thường được khách hàng đặt ra. Thời gian sử dụng của rơle thường được định nghĩa là độ bền cơ học có nghĩa là số lần hoạt động (OPS) rơle có thể hoàn thành thành công mà không cần bất kỳ tải điện nào.

Độ bền cơ học của ADAM-6066 là 2×10⁷ OPS và ADAM-6060 là 1×10⁸ OPS.

Tại sao relay tải AC chịu được điện áp cao hơn DC?

Hạn chế chính trong việc chuyển đổi DC là khả năng tiếp xúc để phá vỡ hồ quang hình thành ở bề mặt tiếp xúc. Khi hoạt động trong AC, điện áp và dòng điện giảm xuống bằng 0 và đảo cực nhanh chóng. Hồ quang sau đó bị dập tắt.

Khi hoạt động ở DC, điện áp và dòng điện giữ nguyên giá trị cho phép hồ quang có thể hình thành và duy trì. Nếu tải được kết nối vượt quá khả năng tiếp điểm hoặc khả năng chuyển mạch của rơle, nhiệt hồ quang sẽ làm nóng chảy các tiếp điểm. Đó là lý do tại sao điều kiện tải DC sẽ nghiêm ngặt hơn điều kiện tải AC.
