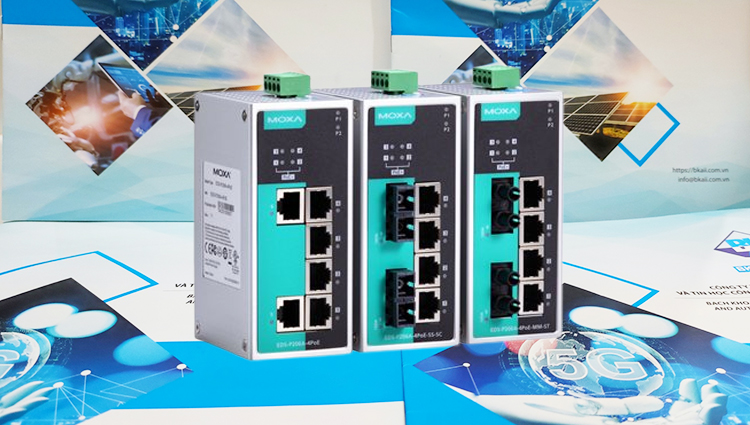

EDS-P206A-4PoE Switch công nghiệp gồm 2 cổng Ethernet tốc độ 10/100BaseT(X), 4 cổng PoE, -10 to 60°C của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam

Bộ chuyển mạch Ethernet công nghiệp dòng EDS-P206A-4PoE là bộ chuyển mạch Ethernet PoE 6 cổng công nghiệp cấp đầu vào hỗ trợ IEEE 802.3, IEEE 802.3u và IEEE 802.3x, với tự động 10/100M, full/half-duplex, MDI/MDIX -cảm biến, IEEE 802.3af và IEEE 802.3at.

Dòng EDS-P206A-4PoE cung cấp đầu vào nguồn dự phòng 24/48 VDC có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Công tắc có sẵn với phạm vi nhiệt độ hoạt động tiêu chuẩn từ 0 đến 60°C hoặc với phạm vi nhiệt độ hoạt động rộng từ -40 đến 75°C và vỏ kim loại IP30 khiến chúng đủ chắc chắn cho mọi môi trường công nghiệp khắc nghiệt.

Để mang lại tính linh hoạt cao hơn khi sử dụng với các ứng dụng từ các ngành khác nhau, bộ chuyển mạch EDS-P206A-4PoE cũng cho phép người dùng bật hoặc tắt tính năng bảo vệ bão phát sóng bằng các công tắc DIP ở bảng điều khiển bên ngoài.

EDS-P206A-4PoE có thể dễ dàng cài đặt trên DIN-Rail hoặc hộp phân phối. Khả năng gắn DIN-Rail và vỏ kim loại IP30 với đèn chỉ báo LED giúp cho bộ chuyển mạch EDS-P206A-4PoE cắm và chạy trở nên đáng tin cậy và dễ sử dụng.

Trong suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm tên viết tắt của Moxa EtherDevice Switch:

EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mục sau

  • Switch Moxa EtherDevice™
  • Hướng dẫn cài đặt phần cứng
  • Tập sách bảo hành sản phẩm của Moxa

Đặc trưng

Cấp nguồn qua Ethernet công suất cao

  • Lên đến 30 watt cho mỗi cổng PoE
  • Bảo vệ mạch chủ động
  • Tự động ngắt khi quá điện áp hoặc thấp áp
  • Phát hiện và phân loại mức tiêu thụ điện năng

Công nghệ chuyển mạch mạng hiệu suất cao

  • 10/100BaseT(X) (đầu nối RJ45), 100BaseFX (đầu nối SC/ST, đa chế độ/đơn)
  • 10/100M, Full/Half-Duplex, tự động cảm biến MDI/MDIX
  • IEEE 802.3/802.3u/802.3x
  • Loại quy trình chuyển mạch Store và Forward, mục nhập địa chỉ 1K

Thiết kế chắc chắn

  • Đầu vào nguồn 24/48 VDC kép dự phòng
  • Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy (T).
  • Vỏ kim loại IP30
  • Khả năng gắn DIN-rail hoặc bảng điều khiển

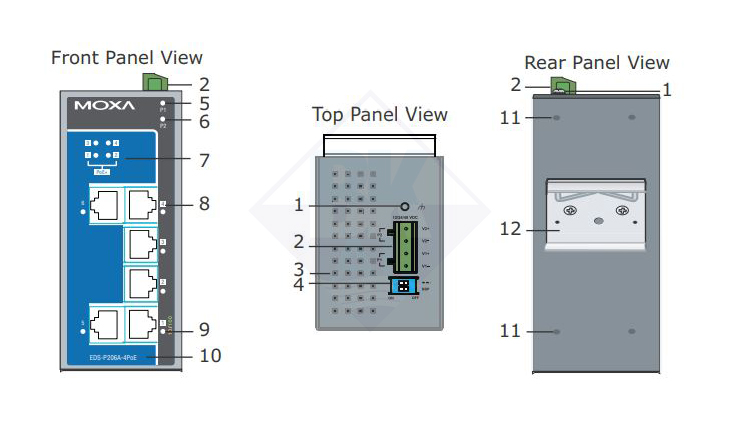

Bố cục bảng điều khiển EDS-P206A-4PoE (Tiêu chuẩn)

1. Vít nối đất

2. Khối đầu cuối cho nguồn điện đầu vào P1/P2

3. Lỗ tản nhiệt

4. Công tắc DIP

5. Đèn LED đầu vào nguồn P1

6. Đèn LED P2 đầu vào nguồn

7. Đèn LED PoE

8. Cổng 10/100BaseT(X)

9. Đèn LED 10/100 Mbps của cổng TP

10. Tên mẫu

11. Lỗ bắt vít cho bộ giá treo tường

12. Bộ DIN-Rail

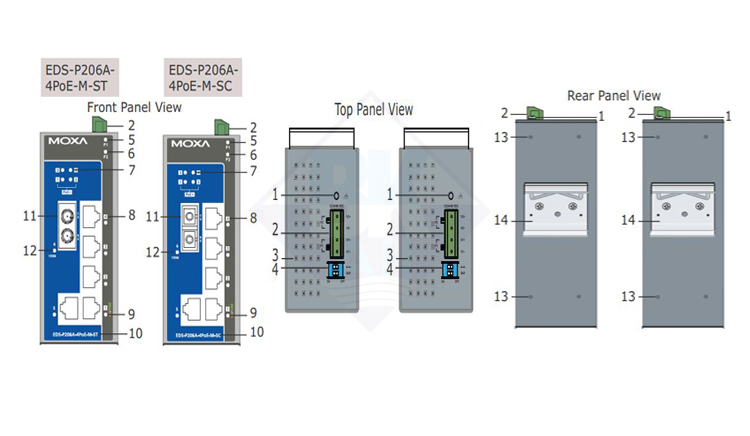

Bố cục bảng EDS-P206A-4PoE-M-SC/ST

Lưu ý: EDS-P206A-4PoE-S-SC/ST có bề ngoài giống hệt với EDS-P206A-4PoE-M-SC/ST

1. Vít nối đất

2. Khối đầu cuối cho nguồn điện đầu vào P1/P2

3. Lỗ tản nhiệt

4. Công tắc DIP

5. Đèn LED đầu vào nguồn P1

6. Đèn LED P2 đầu vào nguồn

7. Đèn LED PoE

8. Cổng 10/100BaseT(X)

9. Đèn LED 10/100 Mbps của cổng TP

10. Tên mẫu

11. Cổng 100BaseFX

12. Đèn LED 100 Mbps của cổng FX

13. Lỗ bắt vít cho bộ giá treo tường

14. Bộ DIN-Rail

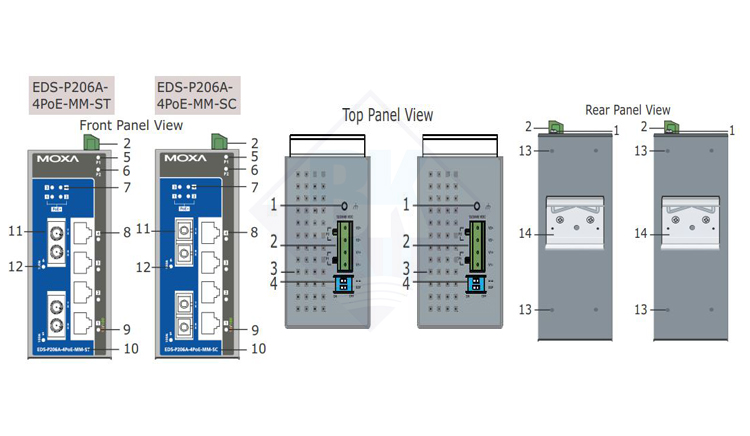

Bố cục bảng EDS-P206A-4PoE-MM-SC/ST

Lưu ý: EDS-P206A 4PoE-SS-SC/ST có bề ngoài giống hệt với EDS-P206A-4PoE- MM-SC/ST

1. Vít nối đất

2. Khối đầu cuối cho nguồn điện đầu vào P1/P2

3. Lỗ tản nhiệt

4. Công tắc DIP

5. Đèn LED đầu vào nguồn P1

6. Đèn LED P2 đầu vào nguồn

7. Đèn LED PoE

8. Cổng 10/100BaseT(X)

9. Đèn LED 10/100 Mbps của cổng TP

10. Tên mẫu

11. Cổng 100BaseFX

12. Đèn LED 100 Mbps của cổng FX

13. Lỗ bắt vít cho bộ giá treo tường

14. Bộ DIN-Rail

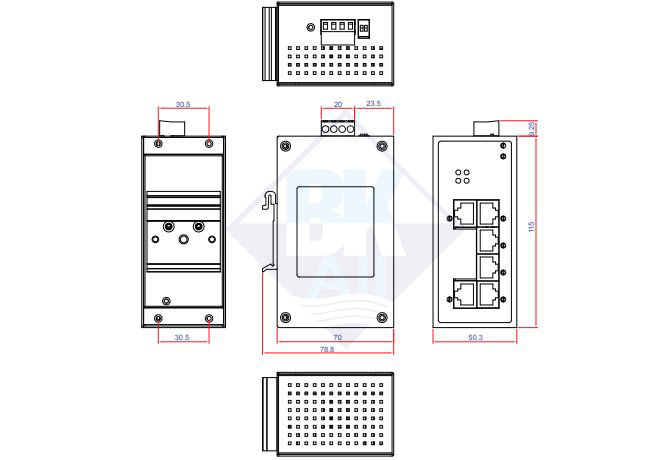

Kích thước lắp đặt (đơn vị = mm)

Gắn DIN-Rail

Tấm gắn DIN-Rail bằng nhôm phải được cố định vào mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn DIN-Rail, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên.

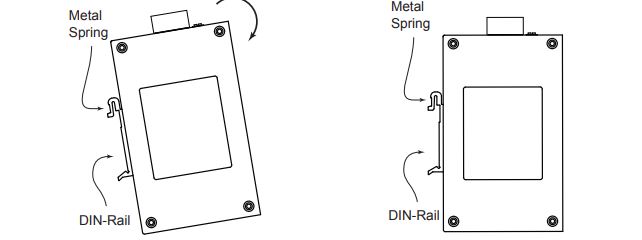

Bước 1: Lắp phần trên của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng. DIN-RailĐể xóa EDS khỏi DIN-Rail, chỉ cần đảo ngược Bước 1 và 2 ở trên.23.5207078.8

Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như hình bên dưới

Để tháo EDS khỏi DIN-Rail, chỉ cần đảo ngược Bước 1 và 2 ở trên.

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS-P206A-4PoE lên tường, như minh họa trong các hình sau.

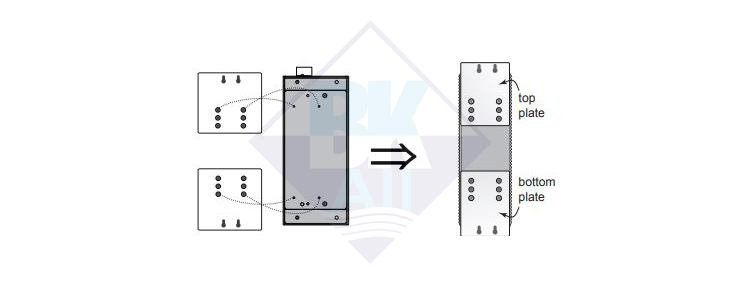

Bước 1: Tháo tấm gắn DIN-Rail bằng nhôm khỏi mặt sau của EDS-P206A-4PoE, sau đó gắn các tấm gắn tường như minh họa trong sơ đồ.

Bước 2: Việc gắn EDS-P206A-4PoE lên tường cần có 4 ốc vít. Sử dụng công tắc có gắn các tấm gắn tường làm hướng dẫn để đánh dấu vị trí chính xác của 4 ốc vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết chặt vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách lắp vít vào một trong các lỗ hình lỗ khóa của tấm gắn tường. Không vặn chặt hoàn toàn các vít—chừa khoảng 2 mm để có chỗ trượt bảng giá treo tường giữa tường và các vít

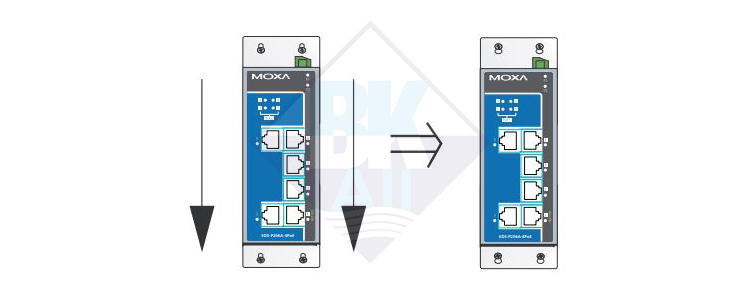

Bước 3: Sau khi các vít đã được cố định trên tường, hãy lắp bốn đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa, sau đó trượt EDS-205A/208A xuống dưới, như được chỉ ra. Siết chặt bốn ốc vít để tăng độ ổn định

Yêu cầu nối dây

Tắt nguồn trước khi ngắt kết nối mô-đun hoặc dây điện. Điện áp nguồn chính xác được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. KHÔNG sử dụng điện áp lớn hơn mức được chỉ định trên nhãn sản phẩm

Tính cường độ dòng điện cực đại có thể có trên mỗi dây nguồn và dây chung. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.

Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến những điểm sau:

  • Sử dụng các đường dẫn riêng để định tuyến dây điện và thiết bị. Nếu đường đi dây nguồn và đường đi dây của thiết bị phải cắt nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau phải được định tuyến riêng.
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được giữ riêng biệt. Nguyên tắc chung là hệ thống dây điện có đặc tính điện tương tự có thể được bó lại với nhau.
  • Giữ dây đầu vào và dây đầu ra tách biệt.
  • Chúng tôi khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất Switch EtherDevice

Nối đất và định tuyến dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

Đấu nối các đầu vào nguồn điện dự phòng

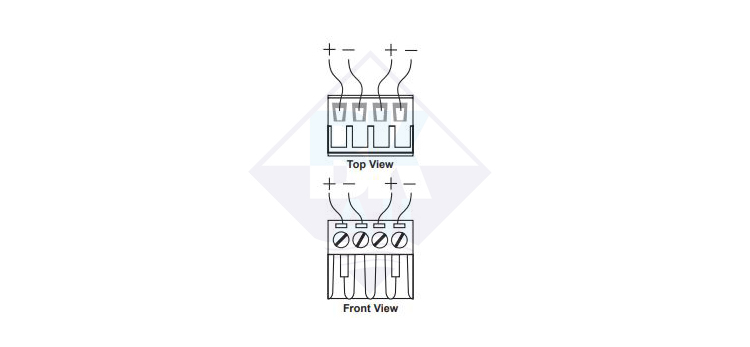

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 4 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây.

Bước 1: Cắm dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít nhỏ có lưỡi phẳng để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Lắp các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối Công tắc EtherDevice với đầu vào nguồn DC, hãy đảm bảo điện áp nguồn DC ổn định

Kết nối truyền thông

Bộ chuyển mạch EDS-P206A-4PoE có 6, 7 hoặc 8 cổng Ethernet 10/100BaseT(X) và 2, 1 hoặc 0 (không) cổng quang đa chế độ 100BaseFX (đầu nối loại SC/ST).

Kết nối cổng Ethernet 10/100BaseT(X)

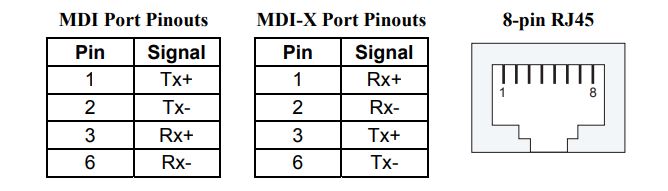

Các cổng 10/100BaseT(X) nằm ở mặt trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Dưới đây chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (HUB/Switch-type), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và chéo

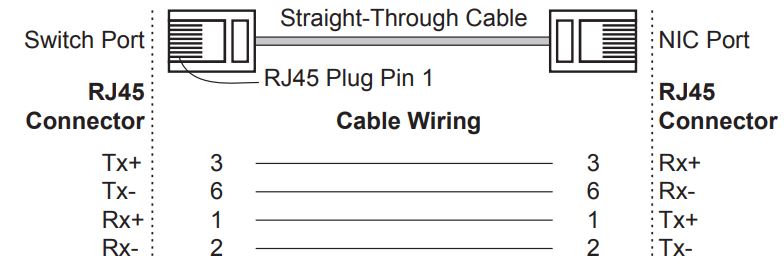

Dây cáp xuyên thẳng từ RJ45 (8 chân) đến RJ45 (8 chân)

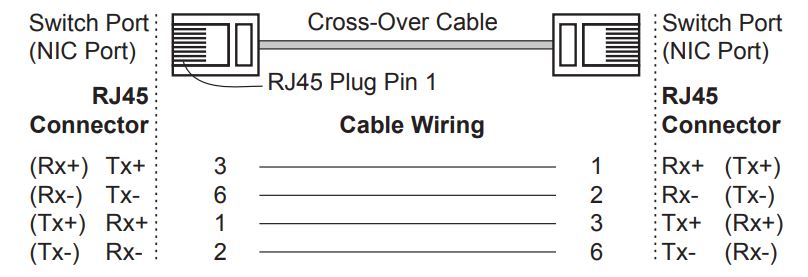

Dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)



Kết nối cổng Ethernet 100BaseFX

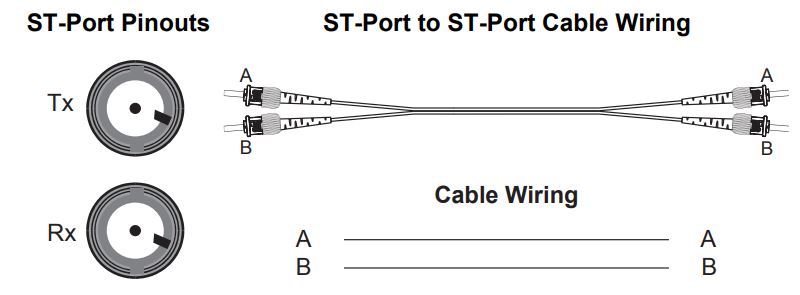

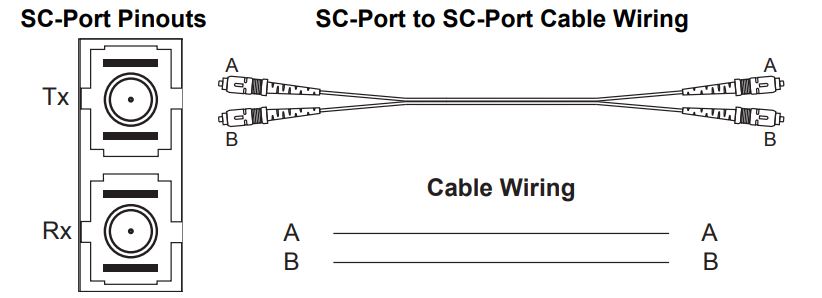

Khái niệm đằng sau cổng và cáp SC/ST khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II; Ngược lại với tín hiệu điện, tín hiệu quang không cần mạch điện để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I đến thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II đến thiết bị I, để truyền song công hoàn toàn.

Nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tạo cáp của riêng mình, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một dòng bằng cùng một chữ cái (A-to-A và B-to-B, như hiển thị bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED Loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào Tia Laser

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp còn lại đóng vai trò dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS

Cài đặt công tắc DIP

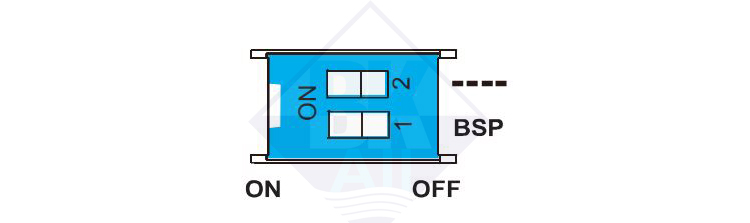

Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau giải thích tác dụng của việc đặt Công tắc DIP sang vị trí BẬT

DIP Switch

Cài đặt

Mô tả

-

-

Không có chức năng (dành riêng cho việc sử dụng trong tương lai).

BSP

Bật

Cho phép bảo vệ bão phát sóng

Tắt

Tắt tính năng bảo vệ bão phát sóng

Để chủ động cập nhật cài đặt công tắc DIP, hãy tắt nguồn rồi bật EDS.

Đèn LED

Mặt trước của EDS có một số đèn LED. Chức năng của mỗi đèn LED được mô tả trong bảng sau

LED

Màu

Trạng thái

Mô tả

P1

Vàng

Bật

Nguồn đang được cung cấp cho đầu vào nguồn P1

Tắt

Nguồn không được cấp cho đầu vào nguồn P1

P2

Vàng

Bật

Nguồn đang được cung cấp cho đầu vào nguồn P2

Tắt

Nguồn không được cấp cho đầu vào nguồn P2

10/100

Vàng

Bật

Liên kết 10 Mbps của cổng TP đang hoạt động.

Nháy

Dữ liệu đang được truyền ở tốc độ 10 Mbps

Tắt

Link 10 Mbps của TP Port không hoạt động

Xanh

Bật

Link 100 Mbps của cổng TP đang hoạt động

Nháy

Dữ liệu đang được truyền ở tốc độ 100 Mbps

Tắt

Liên kết 100 Mbps của TP Port không hoạt động.

100M

Xanh

Bật

Liên kết 100 Mbps của cổng FX đang hoạt động.

Nháy

Dữ liệu đang được truyền ở tốc độ 100 Mbps.

Tắt

Liên kết cổng FX không hoạt động

PoE

Vàng

Bật

Nguồn đang được cung cấp cho Thiết bị được hỗ trợ (PD)

Tắt

Nguồn không được cấp cho Thiết bị được cấp nguồn (PD)

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần chú ý đến loại cáp Ethernet đang được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet

Chức năng tốc độ kép và chuyển đổi

Cổng RJ45 chuyển mạch 10/100 Mbps của Moxa EtherDevice Switch tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được cả hai thiết bị hỗ trợ. Tất cả các mẫu của Moxa EtherDevice Switch đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì. Chế độ song công một nửa/hoàn toàn cho các cổng RJ45 đã chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động đàm phán) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền nào được thiết bị đính kèm hỗ trợ

Chuyển đổi, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng chuyển mạch, quyết định lọc hoặc chuyển tiếp gói sẽ được đưa ra. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, giới hạn các gói đó ở một cổng và giúp phần còn lại của mạng không cần phải xử lý chúng. Một gói có địa chỉ đích trên một đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói multi-cast không thường xuyên) được chuyển tiếp đến tất cả các cổng. EDS hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng.

Chuyển đổi và học địa chỉ

EDS có một bảng địa chỉ có thể chứa tới 1024 địa chỉ, điều này phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm vào hoặc xóa đi hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất sẽ bị xóa để nhường chỗ cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật lại nguồn

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của EDS đều hỗ trợ tự động đàm phán tốc độ ở chế độ 10BaseT và 100BaseTX một cách độc lập, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi cùng lúc, các nút khác đang hoạt động ở tốc độ 100 Mbps. Quá trình tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps hoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo theo cách tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10 Mbps hoặc 100 Mbps. Nếu cổng Ethernet EDS RJ45 được kết nối với thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u.

Thông số kỹ thuật

Công nghệ

Tiêu chuẩn

IEEE 802.3 cho 10BaseT,

IEEE 802.3u cho 100BaseT(X) và 100BaseFX, IEEE 802.3x cho Kiểm soát luồng

IEEE 802.3af cho PoE

IEEE 802.3at cho PoE+

Loại xử lý

Lưu trữ và chuyển tiếp

Kiểm soát lưu lượng

Điều khiển luồng IEEE 802.3x, điều khiển luồng áp suất ngược

Giao diện

Cổng RJ45

Tốc độ đàm phán tự động 10/100BaseT(X), chế độ song công F/H và kết nối MDI/MDI-X tự động

Cổng cáp quang

Cổng 100BaseFX (đầu nối SC/ST, đa chế độ/đơn)

Đèn LED

P1, P2 (Nguồn), 10/100M (cổng TP) và 100M (cổng cáp quang), PoE

DIP Switch

Bật/tắt tính năng bảo vệ bão phát sóng

Cáp quang

100BaseFX

Multi-mode

Single-mode

Bước sóng

1300 nm

1310 nm

Max. TX

-10 dBm

0 dBm

Min. TX

-20 dBm

-5 dBm

Độ nhạy RX

-32 dBm

-34 dBm

Ngân sách liên kết

12 dB

29 dB

Khoảng cách điển hình

5 km (a)

40 km ©

4 km (b)

Độ bão hòa

-6 dBm

-3 dBm

a. sử dụng cáp [50/125μm, 800 MHz*km]

b. sử dụng cáp [62,5/125μm, 500 MHz*km]

c. sử dụng cáp [9/125 μm, 3,5 PS/(nm*km)]

Nguồn

Điện áp đầu vào

24/48 VDC

Đầu vào hiện tại

Max. 7.5 A @ 24 VDC

Sự liên quan

Khối thiết bị đầu cuối 4 tiếp điểm có thể tháo rời

Bảo vệ quá tải hiện tại

12 A

Bảo vệ phân cực ngược

Present

Tính chất vật lý

Vỏ

Kim loại, bảo vệ IP30

Kích thước

50 x 115 x 70 mm

Nặng

275 g

Cài đặt

Gắn DIN-Rail, Gắn tường (với bộ tùy chọn)

Giới hạn môi trường

Nhiệt độ hoạt động

Model tiêu chuẩn: 0 đến 60°C (32 đến 140°F)

Nhiệt độ rộng. Model: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ bảo quản

-40 đến 85°C (-40 đến 185°F)

Độ ẩm tương đối xung quanh

5 đến 95% (không ngưng tụ)

Phê duyệt quy định

EMI

FCC Part 15, CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD), Cấp 3

EN61000-4-3 (RS), Cấp 3

EN61000-4-4 (EFT), Cấp 3

EN61000-4-5 (Tăng điện), Cấp 3

EN61000-4-6 (CS), Cấp 3

EN61000-4-8, Cấp 5

Sốc

IEC 60068-2-27

Rơi tự do

IEC 60068-2-32

Rung

IEC 60068-2-6

Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dụng cho dòng sản phẩm EDS-P206A-4PoE hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
