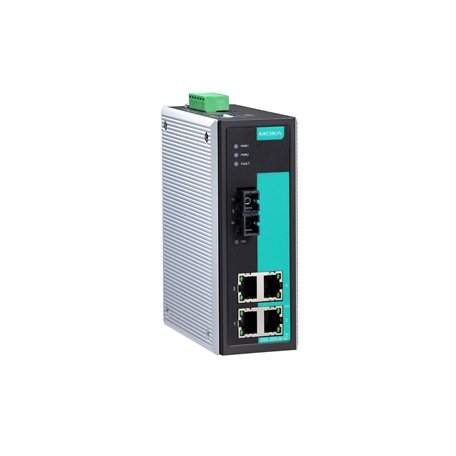

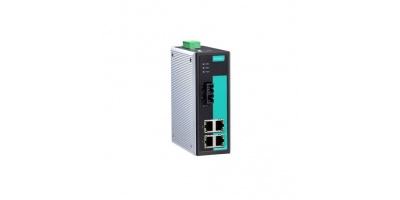

EDS-305-M-SC: Switch công nghiệp gồm 4 cổng Ethernet tốc độ 10/100BaseT(X), 1 cổng Quang tốc độ 100BaseFX( Multi-mode, SC, 0 to 60°C)

EDS-305-M-SC Switch công nghiệp gồm 4 cổng Ethernet tốc độ 10/100BaseT(X), 1 cổng Quang tốc độ 100BaseFX( Multi-mode, SC, 0 to 60°C) của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam. EDS-305-M-SC được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

• Switch công nghiệp
• Hướng dẫn cài đặt phần cứng switch công nghiệp EDS-305 hãng Moxa

Tính năng của sản phẩm:

•  Relay output warning for power failure and port break alarm
•  Broadcast storm protection
•  -40 to 75°C operating temperature range (-T models)

Thông số kỹ thuật sản phẩm:

• Alarm Contact Channels :   1 relay output with current carrying capacity of 1 A @ 24 VDC

Ethernet Interface:

• 10/100BaseT(X) Ports (RJ45 connector) :  EDS-305/305-T: 5

           EDS-305-M-SC/M-ST/S-SC Series, EDS-305-S-SC-80: 4
           All models support:
           Auto negotiation speed
           Full/Half duplex mode
           Auto MDI/MDI-X connection

• 100BaseFX Ports (multi-mode SC connector) : EDS-305-M-SC Series: 1

• 100BaseFX Ports (multi-mode ST connector) :  EDS-305-M-ST Series: 1

• 100BaseFX Ports (single-mode SC connector) : EDS-305-S-SC: 1

                                                                                        EDS-305-S-SC-T: 1

• 100BaseFX Ports (single-mode SC connector, 80 km):  EDS-305-S-SC-80: 1

• Standards :  IEEE 802.3 for 10BaseT

                              IEEE 802.3u for 100BaseT(X) and 100BaseFX
                              IEEE 802.3x for flow control

DIP Switch Configuration:

• Ethernet Interface :   Port break alarm

Switch Properties:

• MAC Table Size :   1 K

• Packet Buffer Size :   384 K

• Processing Type :  Store and Forward

Power Parameters:

• Input Current :  EDS-305/305-T: 0.11 A @ 24 VDC

                                    EDS-305-M/S Series: 0.15 A @ 24 VDC

• Connection :   1 removable 6-contact terminal block(s)

• Operating Voltage :  12 to 48 VDC

• Input Voltage :  24 VDC, Redundant dual inputs

• Reverse Polarity Protection :  Supported

• Overload Current Protection :  Supported

Physical Characteristics

• Housing :  Metal

• IP Rating :  IP30

• Dimensions :  53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

• Weight  :  790 g (1.75 lb)

• Installation :  DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits:

• Operating Temperature :  Standard Models: 0 to 60°C (32 to 140°F)

                                                   Wide Temp. Models: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included):    -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity :    5 to 95% (non-condensing)
