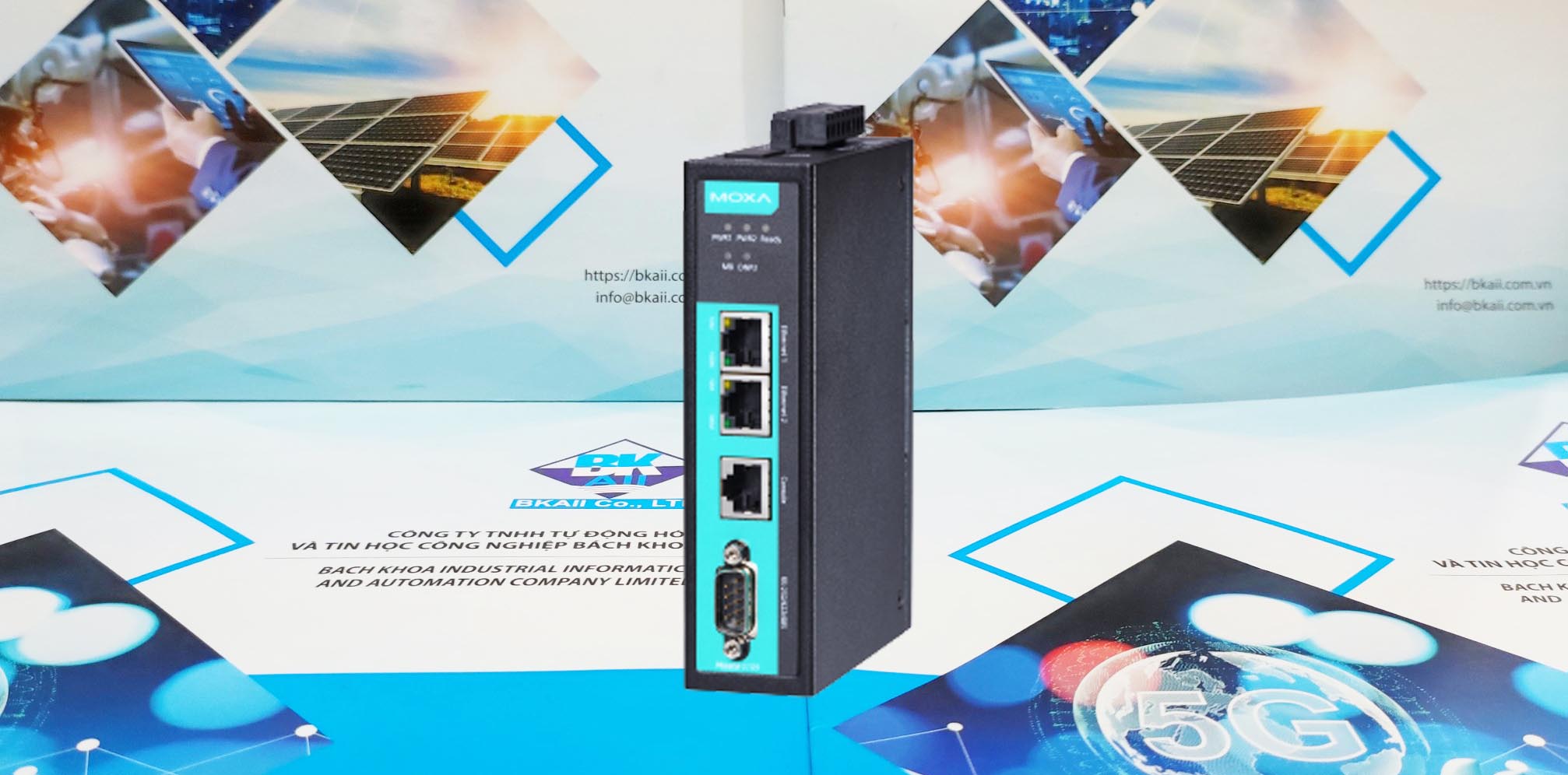

Mgate-5109: 1-Port Modbus RTU/ASCII/TCP-to-DNP3 Serial/TCP/UDP Gateways của hãng Moxa - Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Mgate-5109 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng.
MGate 5109 là cổng Ethernet công nghiệp dành cho truyền thông mạng ModbusRTU/ASCII/TCP và DNP3 serial/TCP/UDP
Danh sách kiểm tra gói hàng
Trước khi cài đặt MGate 5109, hãy xác minh rằng gói hàng chứa các mục sau:
- 1 cổng MGate 5109
- 1 cáp nối tiếp: CBL-RJ45F9-150
- Hướng dẫn cài đặt nhanh (bản in)
- Thẻ bảo hành
Phụ kiện tùy chọn (có thể mua riêng)
• CBL-F9M9-150: Cáp nối tiếp đầu cái DB9 đến đầu đực DB9, 150 cm
• CBL-F9M9-20: Cáp nối tiếp đầu cái DB9 đến đầu đực DB9, 20 cm
• CBL-RJ45SF9-150: Cáp nối tiếp được bảo vệ đầu cái RJ45 đến đầu cái DB9, 150 cm
• ADP-RJ458P-DB9F: đầu nối DB9-cái-đến-RJ45
• ADP-RJ458P-DB9F-ABC01: Đầu nối DB9-cái-đến-RJ45
• Mini DB9F-to-TB: Đầu nối DB9-cái-đến-khối-thiết bị đầu cuối
Đèn báo LED
| LED | Màu | Mô tả |
| Ready/Sẵn sàng | Tắt | Nguồn bị tắt hoặc có tình trạng lỗi |
| Xanh | Ổn định: Đã bật nguồn và MGate hoạt động bình thường | |
| Đỏ |
Ổn định: Đã bật nguồn và MGate đang khởi động Nhấp nháy chậm: Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách Nhấp nháy nhanh: thẻ nhớ microSD bị lỗi |
|
| MB* | Tắt | Không có giao tiếp nối tiếp với thiết bị Modbus |
| Xanh | Giao tiếp nối tiếp Modbus bình thường đang diễn ra | |
| Đỏ |
Đã xảy ra lỗi trong giao tiếp nối tiếp Khi MGate 5109 hoạt động như một Modbus master: 1. Thiết bị nô lệ trả về lỗi (ngoại lệ) 2. Đã nhận được lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra) 3. Hết thời gian chờ (thiết bị phụ không gửi phản hồi) Khi MGate 5109 hoạt động như một Modbus slave: 1. Nhận mã chức năng không hợp lệ Master đã truy cập địa chỉ thanh ghi hoặc địa chỉ cuộn dây không hợp lệ 2. Đã nhận được lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra) |
|
| DNP3* | Tắt | Không có giao tiếp nối tiếp với thiết bị DNP3 |
| Xanh | Giao tiếp nối tiếp DNP3 bình thường đang diễn ra | |
| Đỏ |
Đã xảy ra lỗi trong giao tiếp nối tiếp Khi MGate 5109 hoạt động như một DNP3 master: 1. Đã nhận được ngoại lệ của trạm ngoài (lỗi định dạng, lỗi tổng kiểm tra, dữ liệu không hợp lệ, phản hồi của trạm không được hỗ trợ) 2. Hết thời gian chờ (máy trạm không gửi phản hồi) Khi MGate 5109 hoạt động như một trạm ngoại vi DNP3: 1. Đã nhận được ngoại lệ chính (lỗi định dạng, lỗi tổng kiểm tra, dữ liệu không hợp lệ) 2. Hết thời gian chờ (máy chủ không gửi phản hồi) |
*Chỉ cho biết trạng thái giao tiếp nối tiếp; để biết trạng thái Ethernet, vui lòng tham khảo đèn báo LED trên cổng Ethernet.
Chế độ Transparent
| LED | Màu | Mô tả |
| Ready/Sẵn sàng | Tắt | Nguồn bị tắt hoặc có tình trạng lỗi |
| Xanh | Ổn định: Đã bật nguồn và MGate hoạt động bình thường | |
| Đỏ |
Ổn định: Đã bật nguồn và MGate đang khởi động Nhấp nháy chậm: Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách Nhấp nháy nhanh: thẻ nhớ microSD bị lỗi |
|
| MB* | Tắt | Không giao tiếp với thiết bị Modbus |
| Xanh | Giao tiếp Modbus đang được tiến hành** | |
| DNP3* | Tắt | Không giao tiếp với thiết bị DNP3 |
| Xanh | Giao tiếp DNP3 đang được tiến hành** |
**Đèn LED màu xanh lục sẽ chỉ sáng trong một khoảng thời gian khi MGate nhận dữ liệu trên cổng nối tiếp (Rx); không bao gồm dữ liệu truyền (Tx)

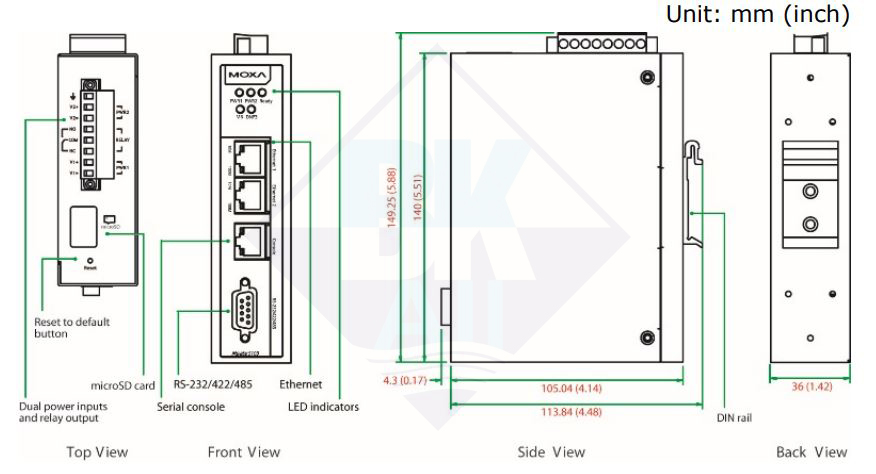

Kích thước
Nút reset/cài đặt lại
Khôi phục MGate về cài đặt mặc định ban đầu bằng cách sử dụng một vật nhọn (chẳng hạn như kẹp giấy thẳng) để giữ nút đặt lại cho đến khi đèn LED Sẵn sàng ngừng nhấp nháy (khoảng năm giây).
Pull-high, Pull-low, Terminator cho RS485
Bên dưới nắp trên của MGate 5109, bạn sẽ tìm thấy các công tắc DIP để điều chỉnh điện trở Pull-high, Pull-low và đầu cuối của từng cổng nối tiếp.
Quy trình cài đặt phần cứng
1. Kết nối bộ điều hợp nguồn. Kết nối đường dây điện 12-48 VDC hoặc nguồn điện DIN-rail với khối đầu cuối của MGate 5109.
2. Sử dụng cáp nối tiếp để kết nối MGate với thiết bị Modbus hoặc DNP3.
3. Sử dụng cáp Ethernet để kết nối MGate với thiết bị Modbus hoặc DNP3.
4. MGate 5109 được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Để gắn thanh ray DIN, ấn lò xo xuống và gắn nó vào thanh ray DIN đúng cách cho đến khi nó “khớp” vào vị trí. Để treo tường, trước tiên hãy lắp đặt bộ giá treo tường (tùy chọn) rồi vặn thiết bị lên tường

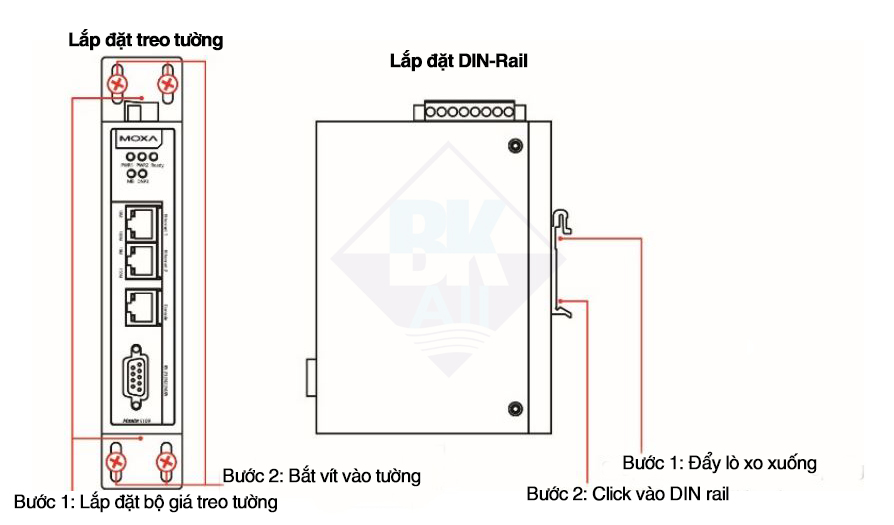

Hình dưới đây minh họa hai tùy chọn lắp đặt:
Thông tin cài đặt phần mềm
Vui lòng tải xuống hướng dẫn sử dụng và Tiện ích tìm kiếm thiết bị (DSU) từ trang web của Moxa: www.moxa.com. Tham khảo hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng DSU. Các
MGate 5109 cũng hỗ trợ đăng nhập thông qua trình duyệt web.
- Địa chỉ IP mặc định: 192.168.127.254
- Tài khoản mặc định: admin
- Mật khẩu mặc định: moxa
Pin Assignments

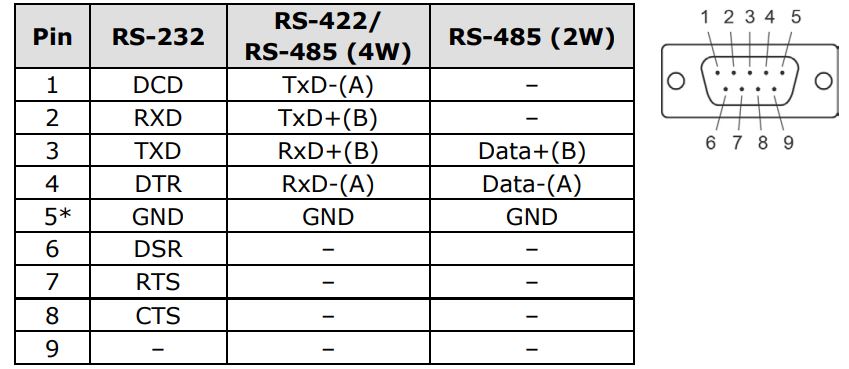

Cổng nối tiếp Modbus (DB9 đực)
*Tín hiệu mặt đất

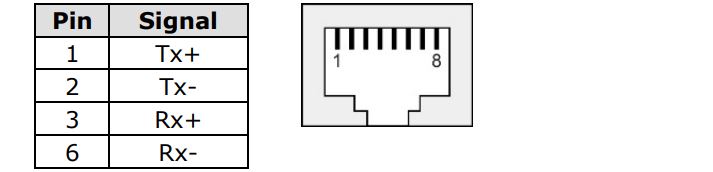

Cổng Ethernet (RJ45)

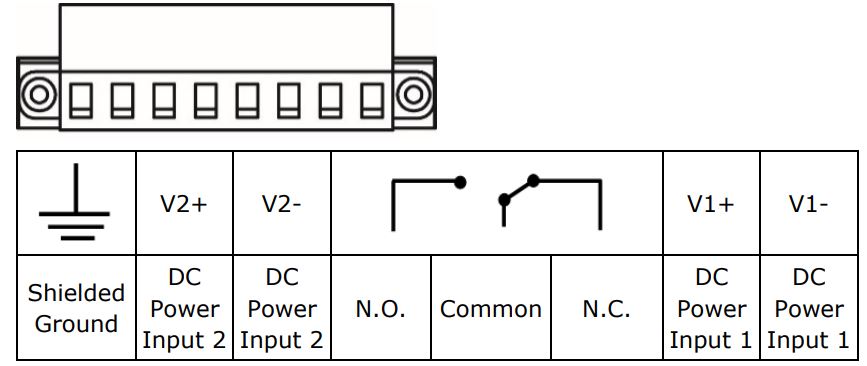

Sơ đồ chân đầu ra nguồn và đầu ra rơle
Thông số kỹ thuật
| Yêu cầu năng lượng | |
| Đầu vào nguồn | 12 đến 48VDC |
| Sự tiêu thụ năng lượng | 455 mA max. |
| Nhiệt độ hoạt động |
Mô hình tiêu chuẩn: 0 đến 60°C (32 đến 140°F) Nhiệt độ rộng mô hình: -40 đến 75°C (-40 đến 167°F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% RH |
| Kích thước | 36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in) |
| Độ tin cậy | |
| Công cụ cảnh báo | Bộ rung tích hợp và RTC |
| MTBF | 1,140,815 hrs |
1. Số chứng nhận DEMKO: 13 ATEX 1307610X Số chứng nhận IEC: IECEx UL 13.0051X;
2. Phạm vi nhiệt độ môi trường: 0°C đến 60°C (đối với kiểu máy không có hậu tố –T)
-40°C đến 75°C (chỉ dành cho kiểu máy có hậu tố –T)
3. Chuỗi chứng nhận: Ex nA nC IIC T3 Gc
4. Các tiêu chuẩn được đề cập: EN 60079-0:2013+A11:2013/IEC 60079-0 6th Ed. VÀ EN 60079-15:2010/IEC 60079-15 Phiên bản thứ 4.
5. Điều kiện sử dụng an toàn:
- Thiết bị Truyền thông Ethernet được thiết kế để gắn trong vỏ bọc IP54 có thể tiếp cận bằng công cụ và sử dụng trong khu vực không quá ô nhiễm độ 2 như được xác định bởi IEC/EN 60664-1.
- Dây dẫn phù hợp để sử dụng ở nhiệt độ môi trường xung quanh lớn hơn 86°C phải được sử dụng cho đầu nối nguồn điện.
- Phải sử dụng dây dẫn 4mm2 khi sử dụng kết nối với vít nối đất bên ngoài.
- Dự phòng phải được thực hiện, trong thiết bị hoặc bên ngoài thiết bị, để ngăn ngừa vượt quá điện áp định mức do nhiễu thoáng qua hơn 140% điện áp định mức đỉnh.
Khối đấu dây (phích cắm phù hợp với ổ cắm): định mức ở 300 V, 15 A, 105°C, 12-28 AWG (0,0804 mm2 đến 3,31 mm2), giá trị mô-men xoắn 4,5 lb-in (0,509 N-m). Kích thước cáp đầu cuối đầu vào: 14 AWG (2,1 mm2).
Để lắp đặt ở những vị trí nguy hiểm (Loại 1, Phân khu 2):
Các thiết bị này phải được lắp đặt trong vỏ bọc có nắp hoặc cửa có thể tháo rời bằng dụng cụ, phù hợp với môi trường.
Thiết bị này chỉ phù hợp để sử dụng ở Loại 1, Phân khu 2, Nhóm A, B, C, D hoặc các vị trí không nguy hiểm
Không ngắt kết nối thiết bị trừ khi đã tắt nguồn hoặc khu vực được biết là không nguy hiểm
Việc thay thế bất kỳ thành phần nào có thể làm giảm tính phù hợp đối với Loại 1, Phân khu 2
Tiếp xúc với một số hóa chất có thể làm sai hại đặc tính kín của các vật liệu được sử dụng trong thiết bị sau: thiết bị rơle kín u21
Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn cài đặt nhanh MGate 5109 hãng Moxa, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
