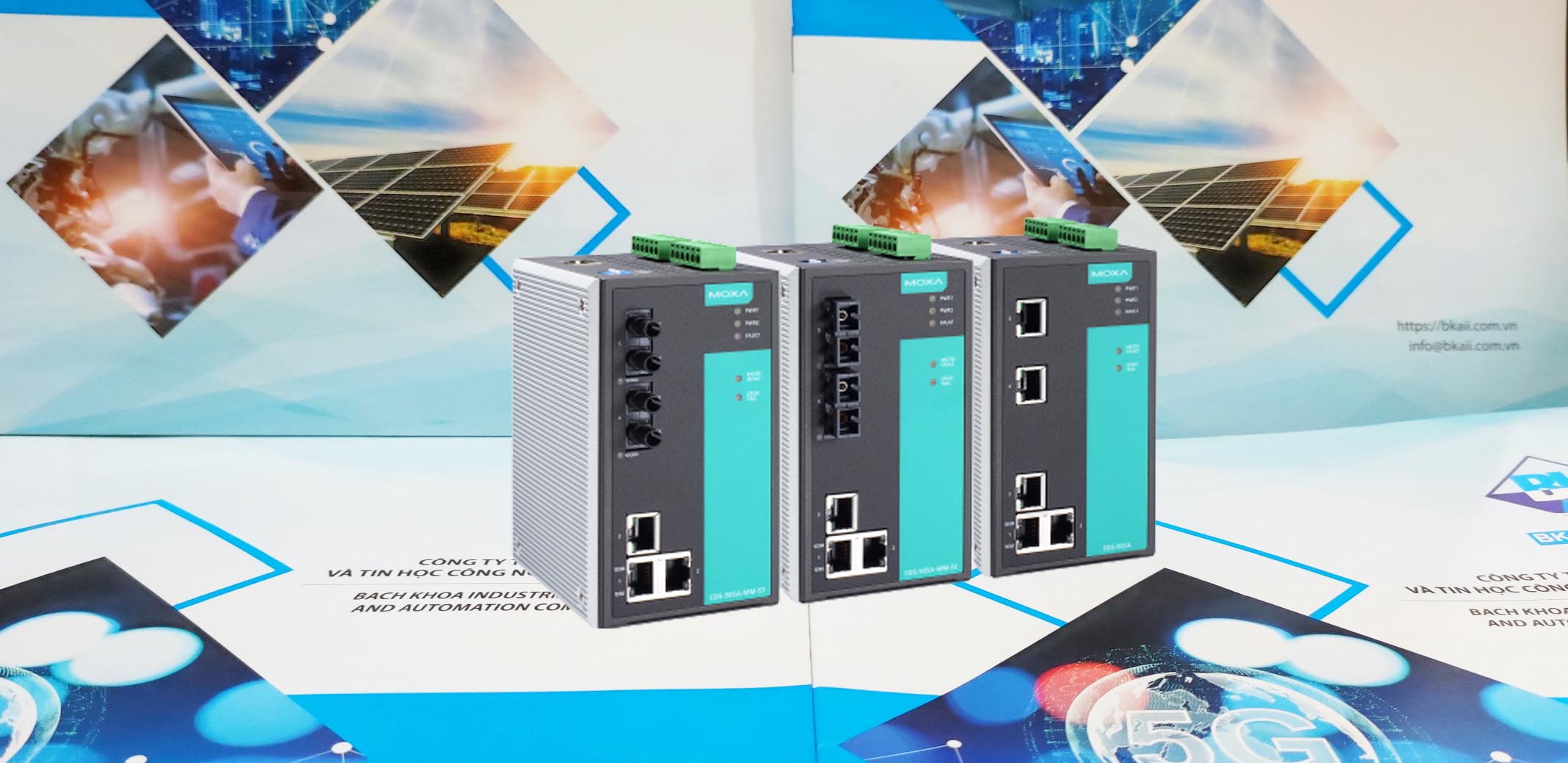

Moxa EDS-505A/508A switch công nghiệp 5/8 cổng Ethernet hỗ trợ tốc độ 10/100BaseT(X) (RJ45 connector), IEEE 802.1x của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam

Danh sách kiểm tra gói hàng

Moxa EDS-505A/508A được vận chuyển cùng với các hạng mục sau.

• 1 Moxa EtherDevice Switch (EDS-505A hoặc EDS-508A)

• Hướng dẫn cài đặt phần cứng

• CD-ROM với Hướng dẫn sử dụng và Tiện ích Windows

• Tuyên bố bảo hành

• Cáp cổng Console RJ45 đến DB9

• Nắp bảo vệ cho các cổng không sử dụng

• Bộ gắn bảng điều khiển (tùy chọn—phải được đặt hàng riêng)

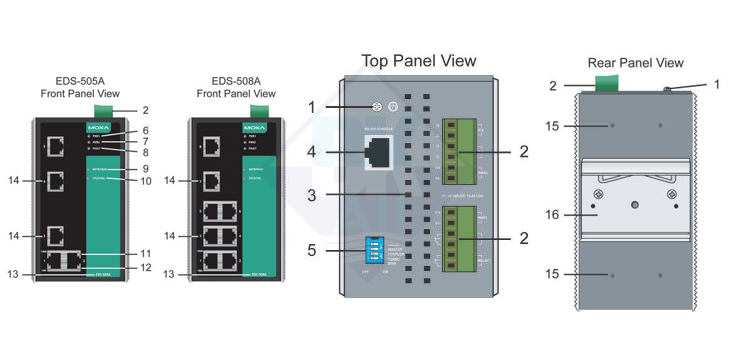

Bố cục bảng điều khiển của EDS-505A/508A (Tiêu chuẩn)

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơ le

3. Lỗ tản nhiệt

4. Cổng điều khiển

5. Công tắc nhúng

6. Đèn LED PWR1 đầu vào nguồn

7. Đèn LED PWR2 đầu vào nguồn

8. Đèn LED báo lỗi

9. MSTR/HEAD: Đèn báo LED

10. CPLR/TA IL: Đèn báo LED

11. Đèn LED 100 Mbps của cổng TP

12. Đèn LED 10 Mbps của cổng TP

13. Tên mẫu

14. Cổng 10/100BaseT(X)

15. Lỗ bắt vít cho bộ giá treo tường

16. Bộ DIN-Rail

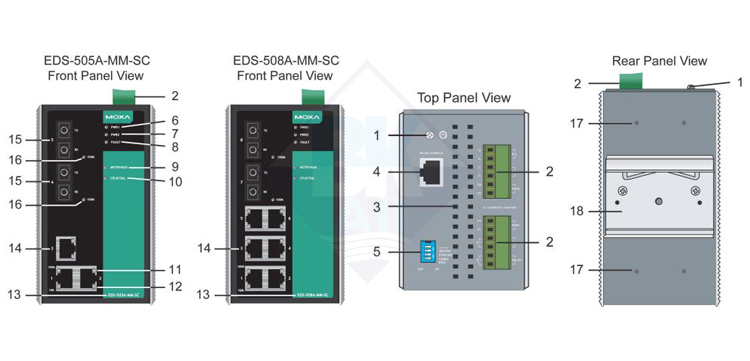

Bố cục bảng điều khiển của EDS-505A/508A (loại SC)

Bề ngoài của EDS-505A-SS-SC giống với EDS-505A-MM-SC.

Bề ngoài của EDS-508A-SS-SC giống hệt với EDS-508A MM-SC.

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơ le

3. Lỗ tản nhiệt

4. Cổng điều khiển

5. Công tắc nhúng

6. Đèn LED PWR1 đầu vào nguồn

7. Đèn LED PWR2 đầu vào nguồn

8. Đèn LED báo lỗi

9. MSTR/HEAD: Đèn báo LED

10. CPLR/ĐUÔI: Đèn báo LED

11. Đèn LED 100 Mbps của cổng TP

12. Đèn LED 10 Mbps của cổng TP

13. Tên mẫu

14. Cổng 10/100BaseT(X)

15. Cổng 100BaseFX

16. Đèn LED 100 Mbps của cổng FX

17. Lỗ bắt vít cho bộ giá treo tường

18. Bộ DIN-Rail

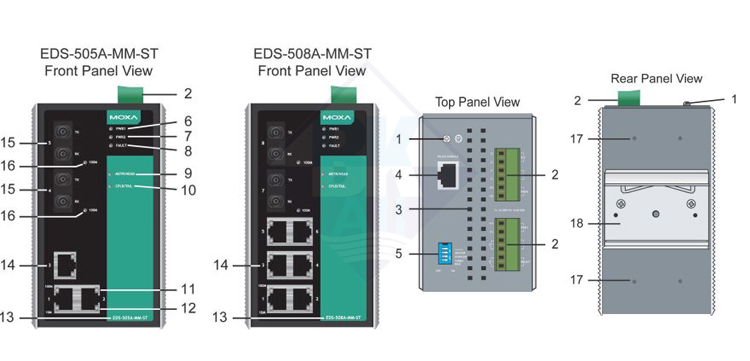

Bố cục bảng điều khiển của EDS-505A/508A (loại ST)

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2 và đầu ra rơ le

3. Lỗ tản nhiệt

4. Cổng điều khiển

5. Công tắc nhúng

6. Đèn LED PWR1 đầu vào nguồn

7. Đèn LED PWR2 đầu vào nguồn

8. Đèn LED báo lỗi

9. MSTR/HEAD: Đèn báo LED

10. CPLR/ĐUÔI: Đèn báo LED

11. Đèn LED 100 Mbps của cổng TP

12. Đèn LED 10 Mbps của cổng TP

13. Tên mẫu

14. Cổng 10/100BaseT(X)

15. Cổng 100BaseFX

16. Đèn LED 100 Mbps của cổng FX

17. Lỗ bắt vít cho bộ giá treo tường

18. Bộ DIN-Rail

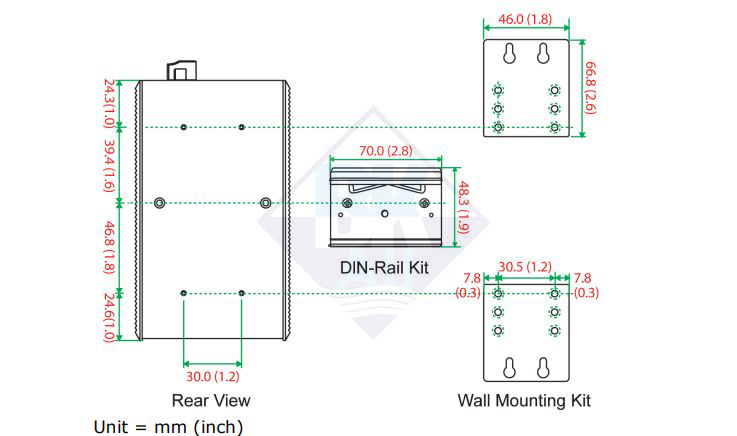

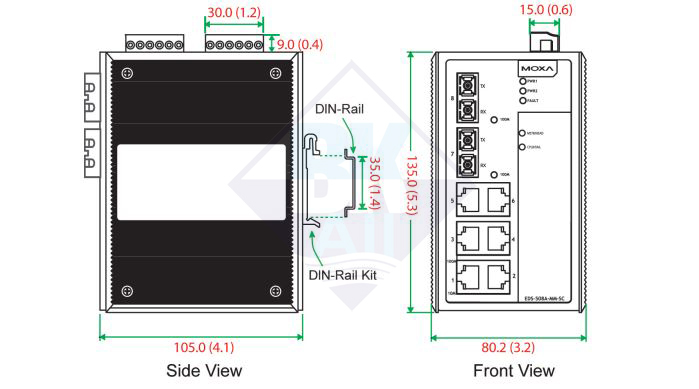

Kích thước lắp đặt

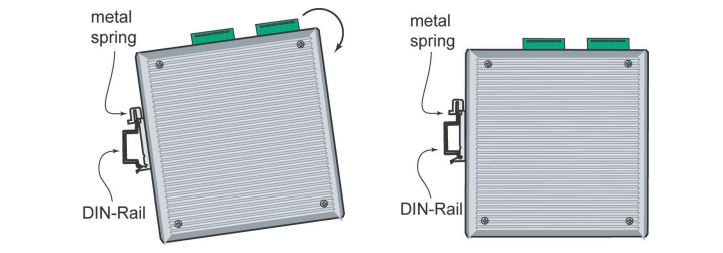

Gắn DIN-Rail

Tấm gắn DIN-Rail bằng nhôm đã được cố định vào mặt sau của EDS-505A/508A khi bạn lấy nó ra khỏi hộp.

Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa

Để tháo EDS-505A/508A khỏi DIN-Rail, chỉ cần làm ngược lại Bước 1 và 2

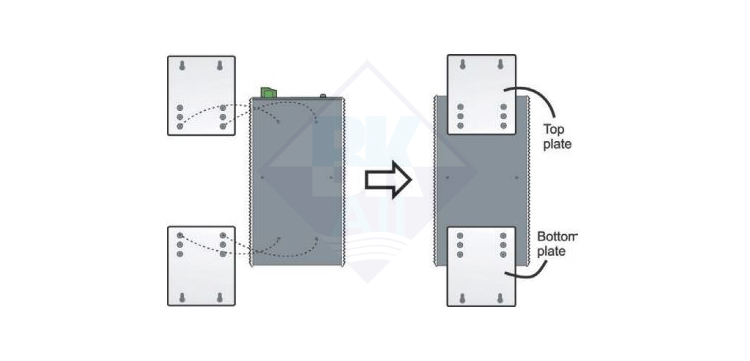

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS-505A/508A lên tường, như thể hiện trong các hình sau.

Bước 1: Tháo tấm gắn ray DIN bằng nhôm ra khỏi bảng điều khiển phía sau của EDS-505A/508A, sau đó gắn các tấm giá treo tường bằng vít M3, như minh họa trong hình

Bước 2: Gắn EDS-505A/508A lên tường cần 4 vít. Sử dụng EDS, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết vít vào tường, đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hoàn toàn các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

Bước 3: Sau khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít xuyên qua các phần lớn của lỗ hình lỗ khóa, sau đó trượt EDS-505A/508A xuống dưới, như được chỉ dẫn. Siết chặt bốn vít để tăng độ ổn định

Thông tin ATEX

1. Số chứng chỉ DEMKO 08 ATEX 0712961X

2. Phạm vi môi trường (-40°C ≤ Tamb ≤ 75°C)

3. Chuỗi chứng nhận (Ex nA nC IIC T4 Gc)

4. Các tiêu chuẩn được đề cập ( EN60079-0:2012, EN60079-15:2010)

5. Điều kiện sử dụng an toàn:

• Các sản phẩm này phải được gắn trong vỏ bọc IP54.

• Lắp đặt ở khu vực ô nhiễm độ 2 trở xuống.

• Sử dụng dây dẫn có kích thước 0,2 mm² hoặc lớn hơn.

• Các quy định sẽ được thực hiện, hoặc bên ngoài thiết bị, để ngăn ngừa điện áp định mức vượt quá nhiệt độ qua hơn 40 %.

Yêu cầu về hệ thống dây điện

Nguồn điện dành cho sản phẩm này dự định sẽ được cung cấp bởi Thiết bị ListedPower, với đầu ra được đánh dấu LPS và được định mức để cung cấp điện áp từ 12 đến 45VDC ở mức tối đa là 600 mA.

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính cường độ dòng điện cực đại có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với mỗi kích thước dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Vui lòng đọc và làm theo các hướng dẫn quan trọng sau:

  • Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. LƯU Ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
  • Sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
  • Giữ dây đầu vào và dây đầu ra riêng biệt.
  • Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống, khi cần thiết.

Nối đất cho EtherDevice Switch

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

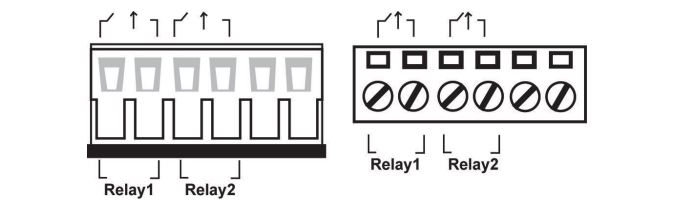

Đấu dây tiếp điểm rơle

EDS-505A/508A có hai bộ đầu ra rơle: rơle 1 và rơle 2. Mỗi tiếp điểm rơle bao gồm hai tiếp điểm của khối đấu dây trên bảng trên cùng của EDS-505A/508A. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối

Mạch lỗi sẽ mở nếu:

1. Một sự kiện cảnh báo rơle được kích hoạt, HOẶC

2. EDS-505A/508A là Master của Turbo Ring này và Turbo Ring bị hỏng, HOẶC

3. Start-up thất bại.

Nếu không có điều kiện nào trong ba điều kiện này được đáp ứng, mạch sự cố sẽ vẫn đóng.

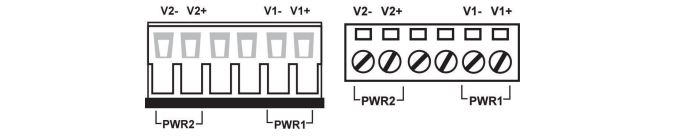

Đi dây các đầu vào nguồn dự phòng

Thiết bị EDS-505A/508A có hai bộ đầu vào nguồn đầu vào nguồn 1 và đầu vào nguồn 2. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị bên dưới

Thực hiện các bước sau để đấu dây đầu vào nguồn dự phòng:

Bước 1: Cắm dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS.

Kết nối truyền thông

Các mẫu EDS-508A có 8 hoặc 6 cổng Ethernet 10/100BaseT(X) và 0 hoặc 2 cổng sợi quang 100BaseFX (đầu nối loại SC/ST). Các mẫu EDS-505A có 5 hoặc 3 cổng Ethernet 10/100BaseT(X) và 0 hoặc 2 cổng sợi quang 100BaseFX (đầu nối loại SC/ST)

Kết nối cổng Ethernet 10/100BaseT(X)

Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Tiếp theo, chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch) và cũng hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

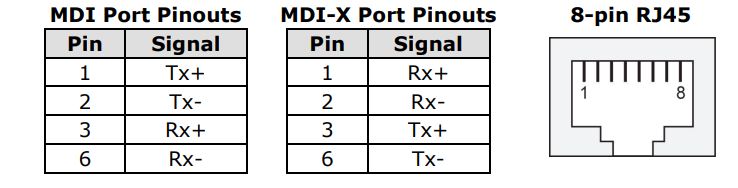

Sơ đồ chân RJ45 10/100Base T(x)

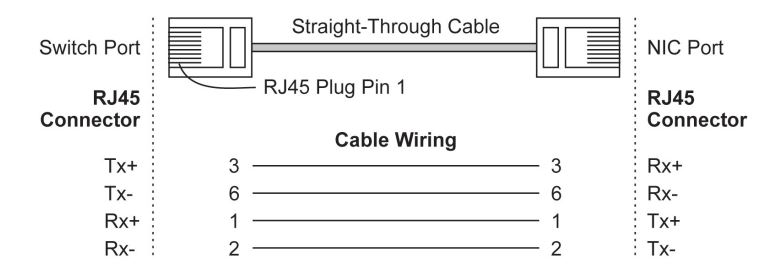

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

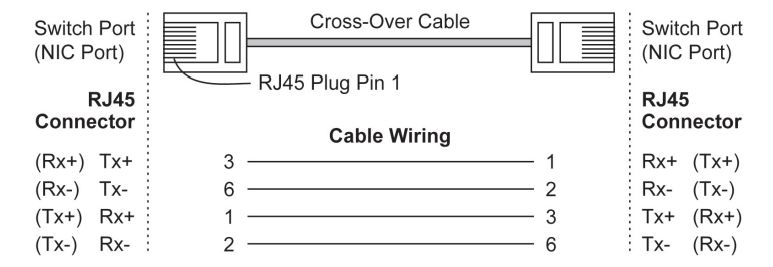

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

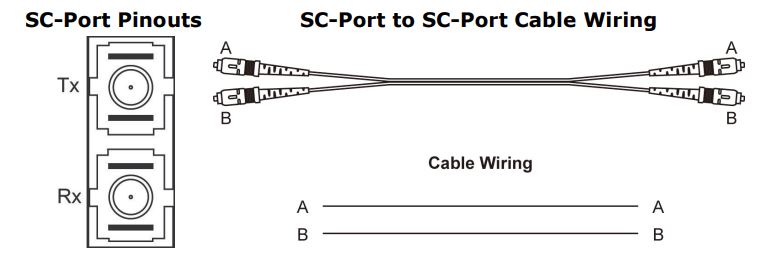

Kết nối cổng Ethernet 100BaseFX

Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng (nhận) Rx của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng (truyền) Tx của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai mặt của cùng một đường dây bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Cài đặt công tắc DIP vòng Turbo

Sê-ri EDS-505A/508A là các Ethernets witch dự phòng được quản lý plug-and-play. Giao thức Turbo Ring độc quyền được phát triển bởi Moxa cung cấp độ tin cậy mạng tốt hơn và thời gian khôi phục nhanh hơn. Thời gian khôi phục của Moxa TurboRing nhỏ hơn 300 mili giây (Turbo Ring) hoặc 20 mili giây (TurboRing V2) so với thời gian khôi phục từ 3 đến 5 phút đối với các bộ chuyển mạch thương mại giảm tổn thất có thể xảy ra do lỗi mạng trong môi trường công nghiệp.

Có 4 Công tắc DIP Phần cứng cho Turbo Ring trên bảng trên cùng của EDS-505A/508A có thể giúp thiết lập Turbo Ring dễ dàng trong vài giây. Nếu không muốn sử dụng công tắc DIP phần cứng để thiết lập Turbo Ring, bạn có thể sử dụng trình duyệt web, telnet hoặc bảng điều khiển để tắt chức năng này

Vui lòng tham khảo phần Công tắc DIP Turbo Ring và phần Sử dụng dự phòng truyền thông trong Hướng dẫn sử dụng để biết thêm thông tin chi tiết về cài đặt và cách sử dụng TurboRing và Turbo Ring V2

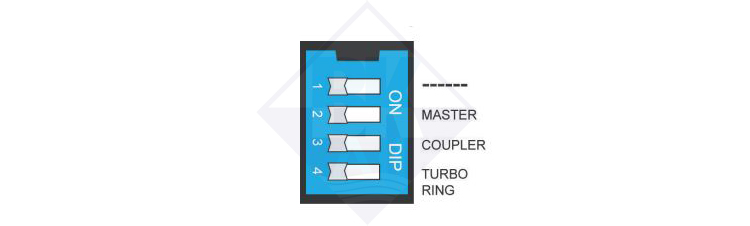

Công tắc DIP Sê-ri EDS-505A/508A

Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt Công tắc DIPS sang vị trí BẬT

Cài đặt công tắc DIP “Turbo Ring”

DIP 1 DIP 2 DIP 3 DIP 4
Để dành mai sau dùng BẬT: Bật EDS này làm Chủ vòng BẬT: Bật các cổng "Ring Coupling" mặc định BẬT: Kích hoạt công tắc DIP 1, 2,3 để định cấu hình cài đặt "Turbo Ring"
TẮT: EDS này sẽ không phải là Ring Master TẮT: Không sử dụng EDS này làm bộ nối vòng TẮT: Công tắc DIP 1, 2, 3 sẽ bị tắt.

Cài đặt công tắc DIP “Turbo Ring V2”

DIP 1 DIP 2 DIP 3 DIP 4
BẬT: Bật cổng "Ring Coupling (dự phòng)" mặc định BẬT: Bật EDS này làm Chủ vòng BẬT: Bật cổng "Ring Coupling" mặc định BẬT: Kích hoạt công tắc DIP 1,2, 3 để định cấu hình cài đặt "Turbo Ring V2"
TẮT: Bật cổng "Ring Coupling (chính)" mặc định TẮT: EDS này sẽ không phải là Ring Master TẮT: Không sử dụng EDS này làm bộ ghép vòng TẮT: Công tắc DIP 1, 2, 3 sẽ bị tắt

Trước tiên, bạn phải bật chức năng Turbo Ring trước khi sử dụng công tắc DIP để kích hoạt chức năng Master và Coupler

Nếu bạn không kích hoạt bất kỳ công tắc EDS-505A/508A nào làm Ring Master, giao thức Turbo Ring sẽ tự động chọn EDS-505A/508A có dải địa chỉ MAC nhỏ nhất làm Ring Master. Nếu bạn vô tình kích hoạt nhiều hơn một EDS-505A/508A làm Ring Master, các EDS-505A/508A switch này sẽ tự động thương lượng để xác định cái nào sẽ là Ring Master

Đèn báo LED

Có một số đèn LED trên bảng điều khiển phía trước của EDS. Chức năng của từng đèn LED được mô tả trong bảng sau

LED Màu Trạng thái Mô tả
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR1
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR1
PWR2 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR2
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR2
FAULT/Lỗi Đỏ Bật Khi (1) sự kiện cảnh báo rơle được kích hoạt, (2) EDS-505A/508A là Master của Vòng Turbo này và Vòng Turbo bị hỏng hoặc (3) lỗi khởi động
Tắt Khi một sự kiện cảnh báo rơle không được kích hoạt
MSTR/HEAD Xanh Bật Khi EDS-505A/508A được đặt làm Chủ vòng Turbo hoặc là Đầu chuỗi Turbo
Nhấp nháy EDS-505A/508A đã trở thành Ring Master of the Turbo Ring, hoặc Head of the Turbo Chain, sau khi Turbo Ring hoặc Turbo Chain ngừng hoạt động
Tắt Khi EDS-505A/508A không phải là Master của Vòng Turbo này hoặc được đặt làm Thành viên của Chuỗi Turbo
CPLR/TAIL Xanh Bật Khi chức năng khớp nối EDS-505A/508A được kích hoạt để tạo đường dẫn dự phòng hoặc khi chức năng này được đặt làm Đuôi của Chuỗi Turbo
Nhấp nháy Khi Chuỗi Turbo ngừng hoạt động
Tắt Khi EDS-505A/508A tắt chức năng ghép nối hoặc được đặt làm Thành viên của Chuỗi Turbo
10M (TP) Xanh Bật Liên kết 10 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10 Mbps
Tắt Liên kết 10 Mbps của TP Port không hoạt động
100M (TP) Xanh Bật Liên kết 100 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Liên kết 100 Mbps của TP Port không hoạt động
100M (FX) Xanh Bật Cổng FX 100 Mbps đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Cổng FX 100 Mbps không hoạt động

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của EDS-505A/508A với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp xuyên thẳng hoặc cáp chéo để kết nối EDS-505A/508A với các thiết bị Ethernet

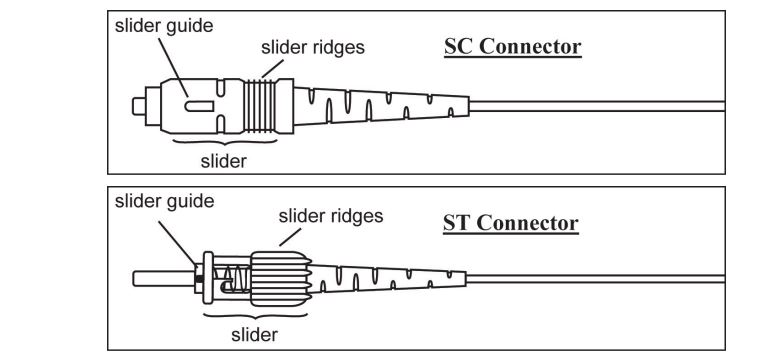

Cổng cáp quang

Các cổng cáp quang được chế tạo tại nhà máy dưới dạng đầu nối SC/ST đa chế độ hoặc đơn chế độ. Do đó, bạn nên sử dụng cáp quang có đầu nối SC/ST ở cả hai đầu. Khi cắm đầu nối vào cổng, hãy đảm bảo rằng thanh trượt được đặt ở phía bên phải sao cho nó vừa khít với cổng

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn IEEE802.3, 802.3u, 802.3x, 802.1D, 802.1w, 802.1Q, 802.1p, 802.1X, 802.3ad
Giao thức IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, Modbus/TCP, LLDP, IEEE 1588 PTP, IPv6
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9
Tỷ lệ chuyển tiếp và lọc 148810 pps
Loại xử lý Lưu trữ và chuyển tiếp
Kiểm soát lưu lượng Điều khiển lưu lượng IEEE802.3x, điều khiển lưu lượng áp suất ngược
Giao diện
Cổng RJ45 Tốc độ đàm phán tự động 10/100BaseT(X), chế độ song công F/H và kết nối MDI/MDI-X tự động
Cổng cáp quang Cổng 100BaseFX (đầu nối SC/ST)
Bảng điều khiển RS-232 (RJ45)
Đèn báo LED PWR1, PWR2, FAULT, 10/100M (TP port), 100M (Fiber Port), MSTR/HEAD and CPLR/TAIL
Liên hệ chuyển tiếp Hai đầu ra rơle với khả năng mang dòng điện 1A @ 24 VDC
DIP Switches Master, Coupler, Turbo Ring, Dự trữ
Đầu vào kỹ thuật số

Hai đầu vào có cùng điểm nối đất, nhưng cách điện với thiết bị điện tử

• Đối với trạng thái “1”: +13 đến +30V

• Đối với trạng thái “0”: -30 đến +3V

• Tối đa. dòng điện đầu vào: 8 mA

Cáp quang
Multi-mode Single-mode Single-mode, 80 km
Bước sóng 1300 nm 1310 nm 1550 nm
Max. Tx -10 dBm 0 dBm 0 dBm
Min. Tx -20 dBm -5 dBm -5 dBm
Độ nhạy Rx -32 dBm -34 dBm -34 dBm
Ngân sách liên kết 12 dB 29 dB 29 dB
Khoảng cách điển hình

5 km (a)

4 km (b)

40 km (c) 80 km (d)
Bão hòa -6 dBm -3 dBm -3 dBm

a. sử dụng cáp [50/125 μm, 800 MHz*km]

b. sử dụng cáp [62,5/125 μm, 500 MHz*km]

c. sử dụng cáp [9/125 μm, 3,5 PS/(nm*km)]

d. sử dụng cáp [9/125 μm, 19 PS/(nm*km)]

Nguồn
Điện áp đầu vào 12 đến 45 VDC, đầu vào dự phòng
Dòng điện đầu vào (@24V)

Max. 0.24A: (EDS-505A)

Max. 0.26A: (EDS-508A)

Max. 0.35A: (EDS-505A-MM, EDS-505A-SS)

Max. 0.36A: (EDS-508A-MM, EDS-508A-SS)

Sự liên quan Hai khối đầu cuối 6 chân có thể tháo rời
Bảo vệ dòng điện quá tải Present
Bảo vệ phân cực ngược Present
Cơ khí
Vỏ Bảo vệ IP30, vỏ kim loại
Kich thước 80.5 × 135 × 105 mm (W × H × D)
Nặng 1.04 kg
Cài đặt DIN-Rail, Treo tường (bộ tùy chọn)
Môi trường
Nhiệt độ hoạt động

0 đến 60°C (32 đến 140°F),

-40 đến 75°C (-40 đến 167°F ) đối với kiểu máy -T

Nhiệt độ bảo quản
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
An toàn UL60950-1, UL 508, CSA C22.2 No. 60950-1, EN60950-1
Vị trí nguy hiểm UL/cUL Class I, Division 2, Groups A, B, C, and D. ATEX Zone 2, Ex nA nC IIC T4 Gc

EMI

FCC Part 15, CISPR (EN55022) class A
EMS

EN61000-4-2 (ESD), Level 2

EN61000-4-3 (RS), Level 3

EN61000-4-4 (EFT), Level 3

EN61000-4-5 (Surge), Level 3

EN61000-4-6 (CS), Level 3

EN61000-4-8

EN61000-4-11

EN61000-4-12

Sốc IEC60068-2-27
Rơi tự do IEC60068-2-32
Rung động IEC60068-2-6

Như vậy BKAII đã cùng các bạn tìm hiểu cách sử dụng dòng Switch EDS-505A/508A hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
