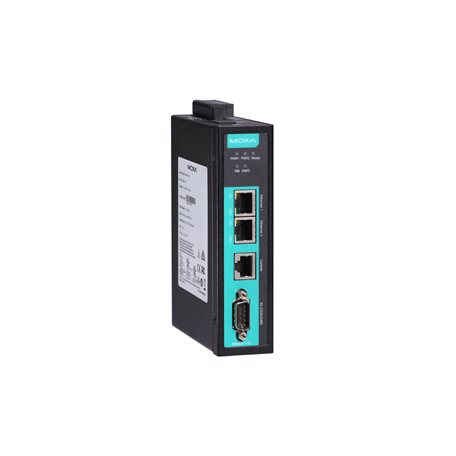

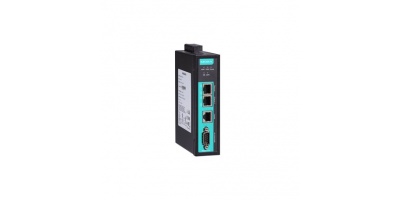

Mgate-5109: 1-Port Modbus RTU/ASCII/TCP-to-DNP3 Serial/TCP/UDP Gateways

Giá: Liên hệ

Mgate-5109 1-Port Modbus RTU/ASCII/TCP-to-DNP3 Serial/TCP/UDP Gateways của hãng Moxa - Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Mgate-5109 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

Tính năng của sản phẩm:

Supports Modbus RTU/ASCII/TCP master/client and slave/server
Supports DNP3 serial/TCP/UDP master and outstation (Level 2)
DNP3 master mode supports up to 26600 points
Supports time-synchronization through DNP3
Effortless configuration via web-based wizard
Built-in Ethernet cascading for easy wiring
Embedded traffic monitoring/diagnostic information for easy troubleshooting
microSD card for configuration backup/duplication and event logs
Status monitoring and fault protection for easy maintenance
Redundant dual DC power inputs and relay output
-40 to 75°C wide operating temperature models available
Serial port with 2 kV isolation protection
Security features based on IEC 62443

Thông số kỹ thuật của sản phẩm:


10/100BaseT(X) Ports (RJ45 connector)	2 Auto MDI/MDI-X connection
Magnetic Isolation Protection	1.5 kV (built-in)
Industrial Protocols	Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation (Slave)
Configuration Options	Device Search Utility (DSU), Web Console, Telnet Console


Management	ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP
Time Management	NTP Client
Console Port Connector	RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1) DB9 male
Serial Standards	RS-232/422/485
Data Bits	7, 8
RS-232 RS-422 RS-485-2w RS-485-4w	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND Tx+, Tx-, Rx+, Rx-, GND Data+, Data-, GND Tx+, Tx-, Rx+, Rx-, GND
Modbus RTU/ASCII
Functions Supported	1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands	100
Mode	Master, Slave
Configuration Options	Serial Console
Industrial Protocols	Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave
Mode Functions Supported Max. No. of Client Connections Max. No. of Server Connections Max. No. of Commands	Client, Server 1, 2, 3, 4, 5, 6, 15, 16, 23 16 32 100
Max. No. of Master Connections Max. No. of Outstation Connections	16 32

Mode Max. No. of Master Connections Max. No. of Outstation Connections Internal Master Database (each Master) Internal Outstation Database	Master, Outstation 1 2 Binary Inputs: 8192 points Analog Inputs: 2048 points Counters: 2048 points Binary Outputs: 8192 points Analog Outputs: 2048 points Binary Inputs: 8192 points Analog Inputs: 2048 points Counters: 2048 points Binary Outputs: 8192 points Analog Outputs: 2048 points Binary Input Events: 1024 Analog Input Events: 1024 Counter Events: 1024
Contact Current Rating	Resistive load: 2 A @ 30 VDC
Input Voltage Input Current Power Connector	12 to 48 VDC 455 mA @ 12 VDC Screw-fastened Euroblock terminal
