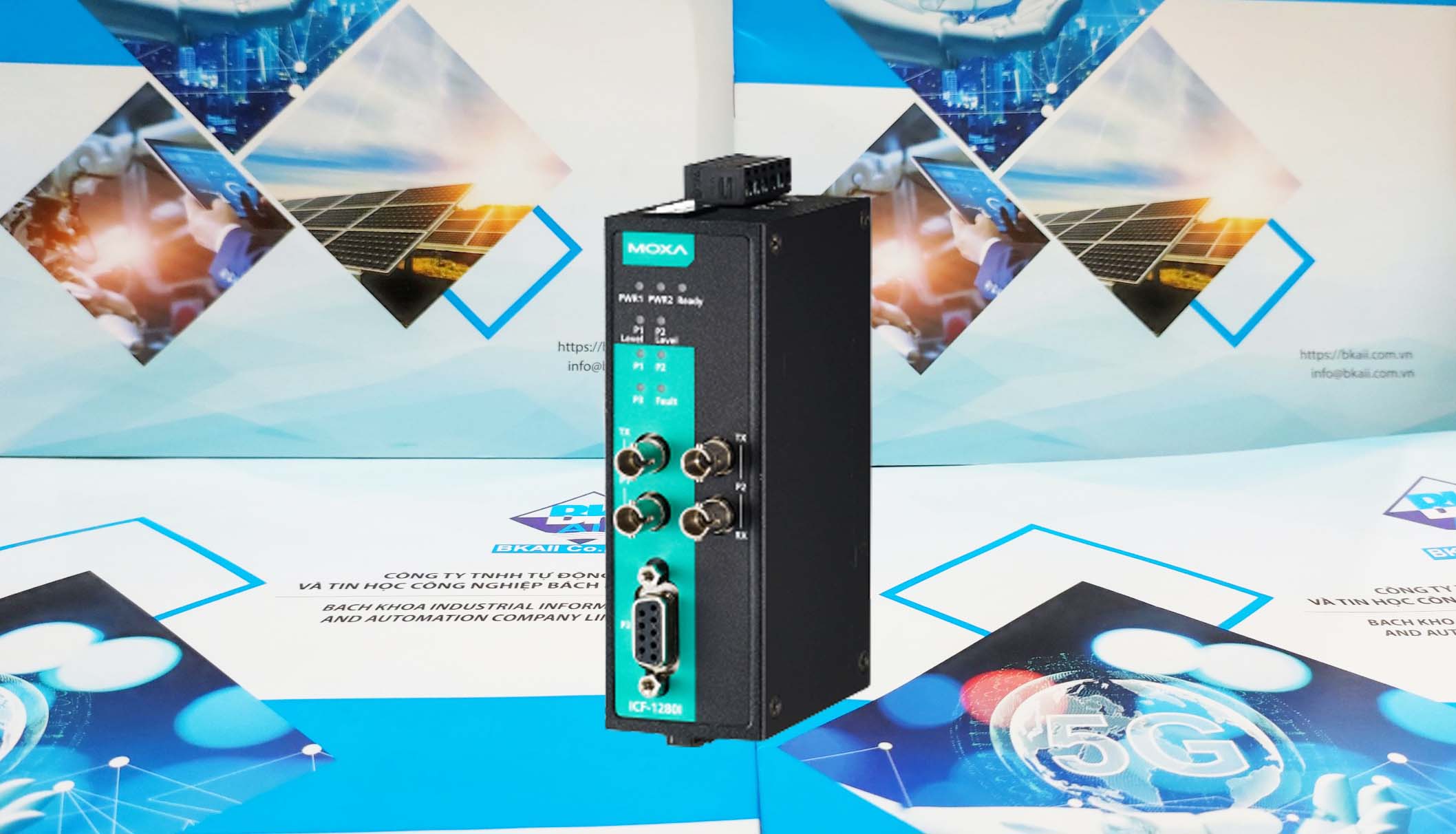

Bộ chuyển đổi PROFIBUS sang cáp quang sê-ri ICF-1280I dựa trên tiêu chuẩn PROFIBUS DP và tuân thủ EN 50170. Bộ chuyển đổi chủ yếu được sử dụng để mở rộng khoảng cách truyền dẫn của các thiết bị PROFIBUS qua cáp quang và cung cấp đường truyền dự phòng.
Cụ thể hơn, dòng ICF-1280I chuyển đổi tín hiệu PROFIBUS giữa dây đồng và cáp quang, đồng thời mở rộng đường truyền PROFIBUS lên tới 4 km (đối với kiểu đa chế độ) hoặc lên tới 45 km (đối với kiểu đơn chế độ). Ngoài ra, bộ chuyển đổi sê-ri ICF-1280I có các cổng sợi quang kép có thể được sử dụng để tạo cấu trúc liên kết vòng cho truyền dự phòng và tránh bị mất gói khi đường dẫn cáp quang bị hỏng. Bộ chuyển đổi ICF-1280I cũng cung cấp khả năng bảo vệ cách ly 2 kV cho hệ thống PROFIBUS và đầu vào nguồn kép để đảm bảo hoạt động không bị gián đoạn
Bộ chuyển đổi sê-ri ICF-1280I được thiết kế độc đáo với Remote FiberDiagnosis giúp loại bỏ sự cần thiết của cảm biến sợi quang bằng cách sử dụng các điều chỉnh DIP switch thay thế. Chẩn đoán sợi quang từ xa có thể phát hiện các kết nối sợi quang cho cấu trúc liên kết tổng thể từ bất kỳ bộ chuyển đổi riêng lẻ nào và xác định bên nào (Tx hoặc Rx) đang gây ra sự cố cho bộ chuyển đổi
Tại sao phải chuyển đổi PROFIBUS sang Fiber?
Truyền thông cáp quang không chỉ mở rộng khoảng cách truyền thông mà còn mang lại những ưu điểm sau:
- Miễn nhiễm với nhiễu tĩnh điện: Sợi quang miễn nhiễm với nhiễu điện từ và nhiễu tần số vô tuyến. Nó cung cấp một đường dẫn giao tiếp rõ ràng và miễn dịch với cuộc nói chuyện chéo
- Cách điện: Sợi quang là một giao diện cách điện; sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện truyền thông.
- Bảo mật: Sợi quang không thể được khai thác bằng các phương tiện điện thông thường và rất khó khai thác bằng quang học trong khi tín hiệu liên lạc vô tuyến và vệ tinh có thể dễ dàng bắt được để giải mã.
- Độ tin cậy cao và bảo trì thấp: Dây cáp quang không bị ảnh hưởng bởi các điều kiện nhiệt độ và độ ẩm bất lợi. Do đó, chúng không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, điện áp tăng hoặc tĩnh điện.
Cài đặt Baudrate Tự động/Thủ công
Bộ chuyển đổi sê-ri ICF-1280I chỉ cần chuyển đổi tín hiệu qua lại giữa PROFIBUS và sợi quang ở tốc độ baud từ 9,6 Kbps đến 12 Mbps. Các kỹ sư không cần biết tốc độ baud của thiết bị PROFIBUS được kết nối; bộ chuyển đổi sê-ri ICF-1280I có thể tự động phát hiện tốc độ baud của thiết bị PROFIBUS và áp dụng trực tiếp tốc độ baud này. Đây là một tính năng cực kỳ tiện lợi. Nếu cần, tốc độ baud có thể được đặt thành giá trị cố định thông qua các công tắc DIP để rút ngắn khoảng thời gian phát hiện tốc độ baud khi khởi tạo hệ thống.

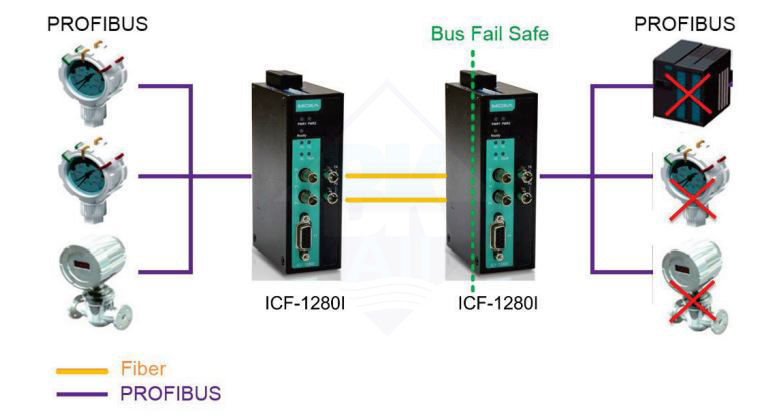

PROFIBUS không an toàn
Tiếng ồn điện có thể được tạo ra khi thiết bị PROFIBUS gặp trục trặc hoặc giao diện nối tiếp bị lỗi, dẫn đến lỗi bus. Bộ chuyển đổi phương tiện truyền thống truyền tín hiệu nhiễu qua dây cáp quang đến bộ chuyển đổi khác. Điều này không chỉ làm gián đoạn giao tiếp dữ liệu giữa hai bus mà còn khiến giao tiếp trên toàn bộ hệ thống bị đình trệ. Khi điều này xảy ra, các kỹ sư sẽ không thể dễ dàng xác định vị trí thiết bị bị lỗi vì toàn bộ mạng PROFIBUS đã ngừng hoạt động. Để tránh tình trạng này, bộ chuyển đổi sê-ri ICF-1280I có cơ chế phát hiện và nhận dạng tín hiệu nhiễu. Nếu đường truyền bị lỗi ở một bên, tín hiệu nhiễu sẽ không truyền qua bộ chuyển đổi ICF-1280I và ảnh hưởng đến các đoạn đường truyền khác. Ngoài ra, bộ chuyển đổi ICF-1280I cũng sẽ kích hoạt cảnh báo để cung cấp vị trí hỏng hóc cho kỹ sư hiện trường
Giám sát liên kết sợi quang
Bộ chuyển đổi sê-ri ICF-1280I cung cấp chức năng giám sát liên kết sợi quang để phát hiện lỗi giao tiếp ở cả hai phía của kết nối sợi quang. Khi xảy ra lỗi giao tiếp, đèn LED chỉ báo trạng thái màu đỏ (P1, P2 hoặc đèn LED lỗi) sẽ bật và rơle báo động sẽ kích hoạt. Nếu xảy ra sự bất thường về sợi quang trên một đoạn sợi quang từ xa, đèn LED Lỗi sẽ nhấp nháy. Sau đó, kỹ sư có thể sử dụng chức năng Chẩn đoán sợi quang để khắc phục sự cố.
Bảo vệ nguồn ngược
Tính năng Bảo vệ nguồn điện đảo ngược bảo vệ khỏi việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi được thiết kế để tự động phát hiện dây nguồn nào là dương và dây nào là âm, sau đó điều chỉnh nguồn điện cho phù hợp
Chẩn đoán sợi quang từ xa
Cáp quang thường được triển khai để liên lạc đường dài và các kỹ sư sử dụng bút kiểm tra sợi quang để đảm bảo chất lượng liên lạc phù hợp của cáp quang. Bộ chuyển đổi sê-ri ICF-1280I loại bỏ sự cần thiết của bút kiểm tra sợi quang bằng cách cung cấp chức năng Chẩn đoán sợi quang từ xa sử dụng các điều chỉnh công tắc DIP. Có hai chức năng chính được cung cấp bởi Chẩn đoán sợi quang từ xa: (1) xác định bên nào (Tx hoặc Rx) đang gây ra sự cố trên bộ chuyển đổi; (2) kiểm tra các kết nối sợi quang cho cấu trúc liên kết tổng thể từ bất kỳ bộ chuyển đổi riêng lẻ nào. Các bất thường của cáp quang có thể được tự động phát hiện và xác định bằng đèn chỉ báo LED ngay cả khi nó không liền kề với bộ chuyển đổi. Chẩn đoán sợi quang từ xa tạo điều kiện thuận lợi cho việc triển khai và quản lý cáp quang, đồng thời rút ngắn đáng kể thời gian khắc phục sự cố bằng cách kiểm tra các kết nối sợi quang cho cấu trúc liên kết tổng thể từ bất kỳ bộ chuyển đổi riêng lẻ nào
Sử dụng chẩn đoán sợi quang từ xa:
Đặt công tắc DIP SW8 ở vị trí BẬT trên bất kỳ bộ chuyển đổi ICF-1280I nào và xem trạng thái đèn LED Sẵn sàng. Đèn LED Sẵn sàng màu lục nhấp nháy cho biết quá trình Chẩn đoán Sợi quang đã hoàn tất. Đèn LED Lỗi cho biết vị trí bất thường của kết nối sợi quang. Đèn LED P1 hoặc P2 cho biết bên nào (Txor Rx) đang gây ra sự cố.
Đèn LED Lỗi sẽ sáng màu đỏ ổn định để biểu thị lỗi kết nối sợi quang liền kề hoặc nhấp nháy màu đỏ để biểu thị lỗi kết nối sợi quang không liền kề. Nếu không có lỗi kết nối cáp quang trong toàn bộ cấu trúc liên kết, các đèn LED liên quan sẽ sáng màu xanh lục hoặc vẫn TẮT. Nếu lỗi kết nối cáp quang nằm liền kề với bộ chuyển đổi, trạng thái cũng sẽ được chỉ báo bằng đèn LED P1 (Cổng 1) hoặc P2 (Cổng 2). Đèn đỏ nhấp nháy trên P1 (hoặc P2) có nghĩa là cáp quang Rx kết nối với cổng này bị hỏng. Tương tự, đèn đỏ liên tục trên P1 (hoặc P2) có nghĩa là cáp quang Tx trong cổng này bị hỏng. Nếu lỗi kết nối cáp quang không liền kề với bộ chuyển đổi (nghĩa là cáp quang được kết nối với bộ chuyển đổi này đang hoạt động bình thường), đèn LED Lỗi sẽ nhấp nháy màu đỏ. Do đó, bạn nên chạy Chẩn đoán sợi quang từ xa trên mọi bộ chuyển đổi (thứ hai) khác trong cấu trúc liên kết để khắc phục sự cố theo cách đệ quy. Bạn có thể tìm thấy các mô tả và khắc phục sự cố khác trong bảng Khắc phục sự cố
Vòng dự phòng
Bộ chuyển đổi sê-ri ICF-1280I có thể kết nối các thiết bị PROFIBUS theo cấu trúc liên kết vòng dư thừa. Sử dụng công tắc DIP để định cấu hình tất cả các bộ chuyển đổi ICF-1280I sang chế độ Vòng dự phòng. Khi một PROFIBUS master truyền tín hiệu từ một bộ chuyển đổi đến các thiết bị PROFIBUS phụ, tín hiệu này sẽ truyền đến tất cả các bộ chuyển đổi xung quanh vòng cho đến khi nó quay trở lại bộ chuyển đổi ban đầu và kết thúc

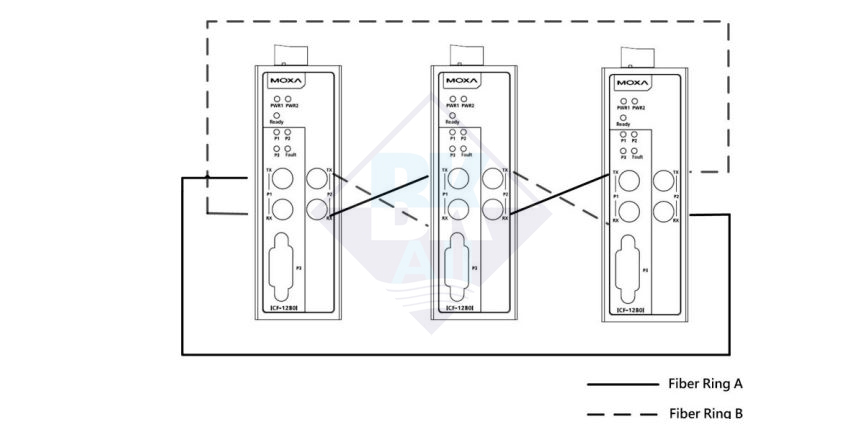

Cách tạo cấu trúc liên kết vòng dự phòng
Để tạo cấu trúc liên kết vòng dự phòng, hãy kết nối Cổng Tx (Cổng 1) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Rx (Cổng 2) trên bộ chuyển đổi sau. Sau đó, kết nối Cổng Tx (Cổng 2) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Rx (Cổng 1) trên bộ chuyển đổi trước đó. Tương tự, hãy kết nối Cổng Rx (Cổng 1) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Tx (Cổng 2) trên bộ chuyển đổi sau. Sau đó, kết nối Cổng Rx (Cổng 2) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Tx (Cổng 1) của bộ chuyển đổi đi trước
Đặc trưng
• Chế độ Redundant Ring để sao lưu truyền thông cáp quang với thời gian khôi phục bằng 0
• Chẩn đoán sợi quang từ xa
• Tự động phát hiện tốc độ truyền và tốc độ dữ liệu lên tới 12 Mbps
• Bus PROFIBUS không an toàn
• Cảnh báo bằng đầu ra rơle
• Cung cấp cách điện 2 kV
• Bảo vệ phân cực nguồn
• Mở rộng khoảng cách truyền PROFIBUS:
Lên đến 45 km với chế độ đơn (mẫu ICF-1280I-S)
Lên đến 4 km với đa chế độ (mẫu ICF-1280I-M)
• Cấu trúc liên kết vòng điểm, tuyến tính (bus), sao và dự phòng
• Đầu vào nguồn kép để dự phòng
• Nhiệt độ hoạt động rộng từ -40 đến 75°C (dành cho kiểu máy “-T”)
Danh sách kiểm tra gói hàng
Trước khi cài đặt bộ chuyển đổi ICF-1280I, hãy xác minh rằng gói chứa các mục sau:
• Bộ chuyển đổi PROFIBUS sang cáp quang ICF-1280I
• Hướng dẫn cài đặt phần cứng
• Thẻ bảo hành

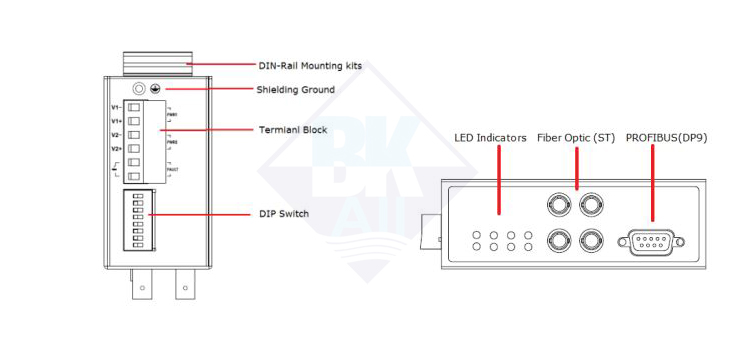

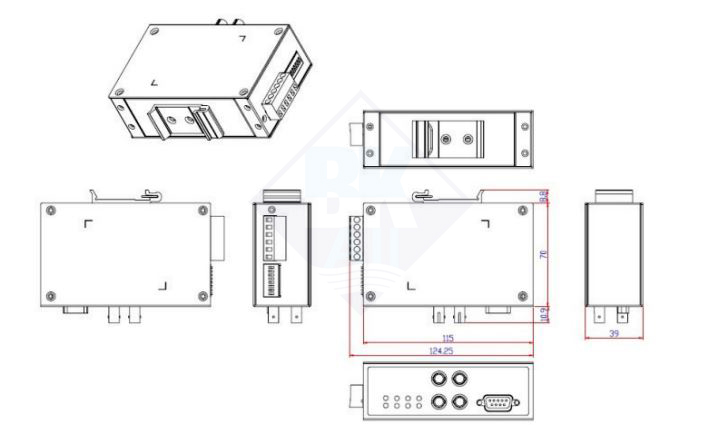

Kích thước lắp đặt (Đơn vị: mm)
Cảnh báo phóng tĩnh điện!
Để bảo vệ sản phẩm khỏi hư hỏng do phóng tĩnh điện, chúng tôi khuyên bạn nên đeo thiết bị nối đất khi xử lý bộ chuyển đổi sê-ri ICF-1280I

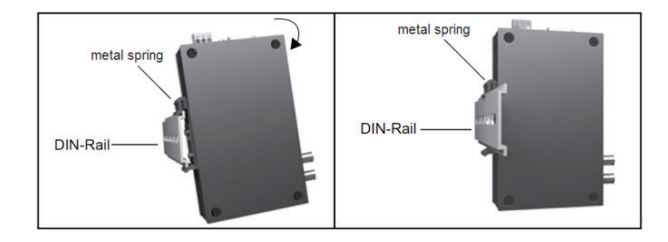

Lắp đặt
Tấm đính kèm ray DIN bằng nhôm phải được cố định vào mặt sau của bộ chuyển đổi ICF-1280I khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm thanh ray DIN vào ICF-1280Iconverter, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình bên dưới.
Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng.
Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới
Để tháo bộ chuyển đổi sê-ri ICF-1280I khỏi thanh ray DIN, chỉ cần làm ngược lại Bước 1 và 2 ở trên

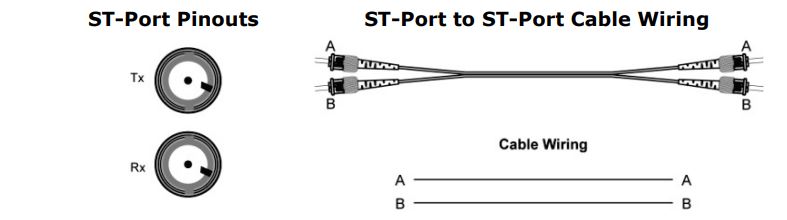

Cáp quang

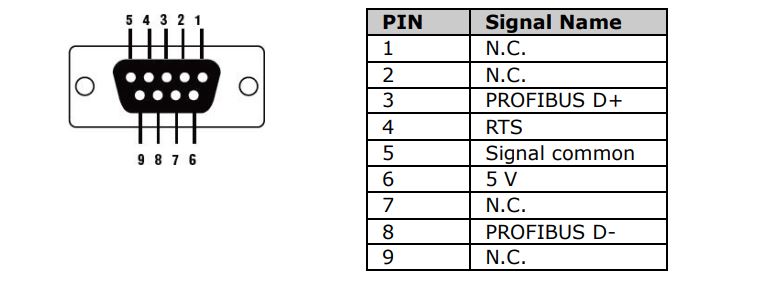

Gán chân PROFIBUS
Tuyên bố của Ủy ban Truyền thông Liên bang
Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau:
1. Thiết bị này không được gây nhiễu có hại
2. Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn
Cài đặt Slot Time
Mặc dù các bộ chuyển đổi sê-ri ICF-1280I có thể được kết nối theo các cấu trúc liên kết khác nhau với số lượng lớn thiết bị, nhưng tổng chiều dài cáp và cấu trúc liên kết mạng có thể gây ra độ trễ khung hình. Cần có đủ thời gian khe cắm để ngăn không cho PROFIBUS master hết thời gian chờ. Các kỹ sư được khuyến nghị đặt thời gian rãnh của PROFIBUS master theo các công thức sau

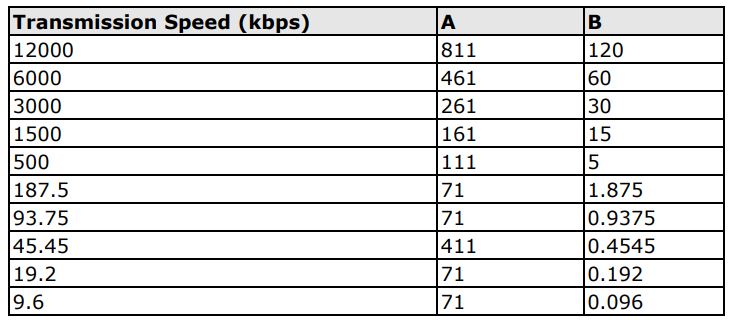

Đối với cấu trúc liên kết tuyến tính và sao:
Slot time = A + B × L + 13 × N

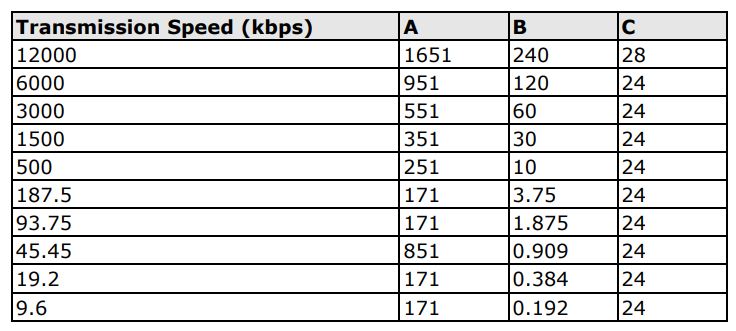

Đối với cấu trúc liên kết vòng dự phòng:
Slot time = A + B × L + C × N
L: Chiều dài của sợi quang tính bằng km.
N: Số lượng bộ chuyển đổi trong hệ thống.
A, B và C: Các tham số được đặt theo các tốc độ truyền khác nhau.
*Để tránh xung đột khung, nên đặt giới hạn thử lại lệnh PROFIBUS ≥ 3 và Slot time < 262128.

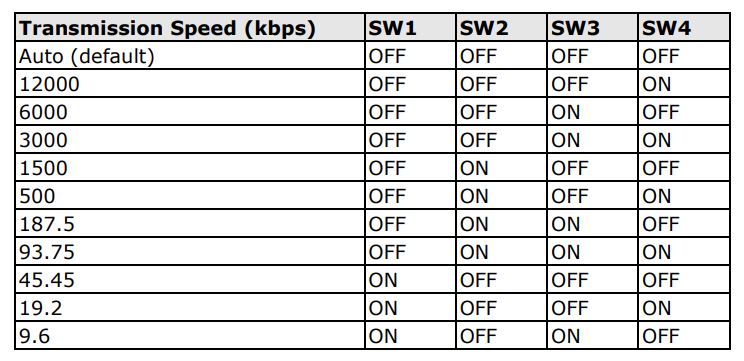

Cài đặt công tắc DIP
Có 8 công tắc DIP trên bảng trên cùng của bộ chuyển đổi sê-ri ICF-1280I. Tất cả các công tắc DIP ngoại trừ SW5 đều được đặt ở vị trí TẮT mặc định của nhà sản xuất.
| Cài đặt | Bật | Tắt |
| SW5 | Màn hình liên kết sợi quang | Vô hiệu hóa |
| SW8 | Chẩn đoán sợi quang từ xa | Vô hiệu hóa |
| Cấu trúc liên kết | SW6 | SW7 |
| Tuyến tính, Sao (bật P1/P2) | Tắt | Tắt |
| Tuyến tính, Sao (Tắt P1) | Tắt | Bật |
| Tuyến tính, Sao (tắt P2) | Bật | Tắt |
| Vòng dự phòng/Redundant Ring | Bật | Bật |
| Ở chế độ Redundant Ring, chức năng Fiber Link Monitor được kích hoạt tự động | ||
Nếu bộ chuyển đổi ICF-1280I được triển khai ở đầu hoặc cuối cấu trúc liên kết ở chế độ Tuyến tính hoặc Chế độ sao, cổng không sử dụng sẽ bị tắt. Trong những trường hợp như vậy, nên sử dụng bộ chuyển đổi sê-ri ICF-1180I. Vui lòng sử dụng sê-ri ICF-1180I với phiên bản Rev. 1.3 hoặc cao hơn để kết nối với sê-ri ICF-1280I.
Đèn báo LED
Có 7 đèn chỉ báo LED ở mặt trước của bộ chuyển đổi sê-ri ICF-1280I
| LED | Màu | Mô tả | Trạng thái chuyển tiếp |
| PWR1/PWR2 | Xanh đậm | Bật nguồn | Đã đóng |
| Tắt | Tắt nguồn hoặc tồn tại tình trạng lỗi nguồn | Mở | |
| Ready/Sẵn sàng | Xanh đậm | Tốc độ truyền được phát hiện, bộ chuyển đổi đã sẵn sàng để liên lạc | Đã đóng |
| Xanh nhấp nháy * | Chẩn đoán sợi đã hoàn tất | Đã đóng | |
| Đỏ nhấp nháy * | Phát hiện baudrate | Đã đóng | |
| Đỏ và xanh nhấp nháy * | Lỗi cài đặt Slotting time | Đã đóng | |
| Tắt | Nguồn hệ thống đã tắt | Đã đóng | |
| P1/P2 (Sợi quang) | Xanh đậm nhấp nháy | Cổng cáp quang đang nhận dữ liệu | Đã đóng |
| Đỏ đậm * | Cáp quang liên kết với Tx là bất thường | Mở | |
| Đỏ nhấp nháy * | Cáp quang liên kết với Rx là bất thường | Mở | |
| Tắt | Sợi ở trạng thái nhàn rỗi | Đã đóng | |
| P3 (PROFIBUS) | Xanh nhấp nháy | Cổng PROFIBUS đang giao tiếp | Đã đóng |
| Đỏ nhấp nháy | IC thu phát bên trong bị lỗi; Cổng PROFIBUS Lỗi giao tiếp dữ liệu; Che chắn cáp bus không đủ; Thời gian chờ của gói Echo | Mở | |
| Đỏ đậm | Thời gian chờ của gói Echo, lỗi ký tự PROFIBUS UART | Mở | |
| Tắt | PROFIBUS ở trạng thái nhàn rỗi | Đã đóng | |
| Fault/Lỗi | Xanh đậm | Các kết nối cáp quang đang hoạt động bình thường ở chế độ chẩn đoán cáp quang | Đã đóng |
| Đỏ nhấp nháy * | Sợi bất thường xảy ra ở một đoạn khác | Đã đóng | |
| Đỏ đậm * | Sợi quang bất thường xảy ra trên bộ chuyển đổi này | Đã đóng | |
|
Nếu cả hai đầu vào nguồn đều bị mất điện, rơle sẽ trở thành mạch hở cho mục đích báo động. *Tham khảo bảng sau để khắc phục sự cố |
|||
Khắc phục sự cố Đèn chỉ báo LED và Chẩn đoán sợi quang
| LED | Màu | Mô tả | Trạng thái/Khắc phục sự cố |
| Sẵn sàng | Xanh nhấp nháy | Chẩn đoán sợi hoàn thành | Kiểm tra lỗi LED; Ít nhất một bộ chuyển đổi đang ở chế độ Chẩn đoán sợi quang; Kiểm tra cài đặt chính PROFIBUS; Cáp Tx và Rx bắt chéo nhau |
| Đỏ nhấp nháy | Phát hiện baudrate | Không có nút PROFIBUS; Không nhận được tín hiệu PROFIBUS; Tx và RX giao nhau; Cài đặt tốc độ truyền không chính xác. | |
| Xanh/Đỏ nhấp nháy | Lỗi cài đặt Slot time | Tính toán lại thời gian khe; Đặt TSDR ≥ 11; Đặt HAS = địa chỉ nút PROFIBUS lớn nhất + 1; Kiểm tra tính nhất quán của chế độ hoạt động cho công tắc DIP 6/7; Kiểm tra tính nhất quán của Chế độ giám sát liên kết sợi quang cho công tắc DIP 5 | |
| Lỗi | Đỏ nhấp nháy | Sợi bất thường xảy ra ở một đoạn khác | Sử dụng Chẩn đoán cáp quang trên một bộ chuyển đổi khác không liền kề với bộ chuyển đổi này |
| Đỏ đậm | Sợi quang bất thường xảy ra trên bộ chuyển đổi này | Kiểm tra đèn LED P1 và P2 | |
| P1/P2 | Đỏ nhấp nháy | Cáp quang Rx bất thường | Kiểm tra cáp quang Rx kết nối với cổng này*; Cáp Tx và Rx bắt chéo nhau; Mô-đun đối tác bị TẮT nguồn hoặc bị lỗi |
| Đỏ đậm | Cáp quang Tx bất thường | Kiểm tra cáp quang liên kết với Tx của cổng này* | |
| P3 | Tắt | PROFIBUS không hoạt động | Kiểm tra kết nối thiết bị PROFIBUS |
| Đỏ nhấp nháy | Lỗi bên PROFIBUS | Cáp RS-485 không có đầu cuối hoặc chỉ có một đầu cuối; Mở cáp xe buýt; PROFIBUS D+ và D- chéo nhau; Ngắn mạch trên cáp PROFIBUS; Trình điều khiển RS-485 bị lỗi; kiểm tra cài đặt slot time, tốc độ truyền và chế độ hoạt động | |
|
Nếu sự bất thường được chỉ báo bởi đèn LED biến mất trong Chế độ chẩn đoán sợi quang, hãy kiểm tra tính nhất quán của cài đặt công tắc DIP trên tất cả các bộ chuyển đổi. Nếu cả cáp Tx và Rx đều bất thường, đèn LED P1/P2 sẽ sáng màu đỏ. Trước tiên, hãy kiểm tra cáp Rx để khắc phục sự cố. *Nếu đèn LED Lỗi, đèn LED P1 và đèn LED P2 đều sáng/nhấp nháy đỏ đồng thời, cáp Tx và Rx của P1 và P2 có thể bị vắt chéo |
|||
Đây là sản phẩm laser/LED loại 1. Đừng nhìn chằm chằm vào chùm tia laze.
Thông số kỹ thuật
| Giao tiếp PROFIBUS | |
| Giao diện PROFIBUS | PROFIBUS DP |
| Số cổng | 1 |
| Kết nối | DB9 cái |
| Bảo vệ cách ly | 2 kV |
| Tốc độ truyền | 9,6 Kb/giây đến 12 Mb/giây |
| Tốc độ truyền tự động Tuân thủ EN 50170 | Có |
| Truyền thông sợi quang | |
| Loại trình kết nối | ST |
| Số cổng | 2 |
| Khoảng cách |
Sợi quang đơn mode cho 45 km Sợi quang đa mode cho 4 km |
|
Cáp hỗ trợ: Single-mode Multi-mode |
8.3/125, 8.7/125, 9/125 or 10/125 μm 50/125, 62.5/125, or 100/140 μm |
| Bước sóng |
ICF-1280I-S: 1310 nm ICF-1280I-M: 820 nm |
| Đầu ra Tx |
ICF-1280I-S: -7 dBm ICF-1280I-M: -14 dBm |
| Độ nhạy Rx |
ICF-1280I-S: -29 dBm ICF-1280I-M: -28 dBm |
| Ngân sách liên kết |
ICF-1280I-S: 21 dBm ICF-1280I-M: 14 dBm |
| Truyền bán song công Thời gian trễ tín hiệu (bất kỳ đầu vào/đầu ra nào) | 6.5 tbit |
| Thuộc về môi trường | |
| Nhiệt độ hoạt động |
0 đến 60°C (32 đến 140 °F) -40 đến 75°C (-40 đến 167 °F) đối với mẫu T |
| Nhiệt độ bảo quản | -40 đến 75°C (-40 đến 167 °F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) |
| Áp suất không khí | Lên đến 2000 m (795 hPa), độ cao cao hơn theo yêu cầu |
| Nguồn | |
| Điện áp đầu vào | 12 đến 48VDC |
| Kết nối | Khối thiết bị đầu cuối |
| Bảo vệ đường dây điện | Bảo vệ quá điện áp cấp 3 (2 kV) theo tiêu chuẩn IEC 6000-4-5 |
| Bảo vệ phân cực điện | Bảo vệ chống đảo ngược V+/V- |
| Hỗ trợ bảo vệ dòng điện | 1.1 A |
| Sự tiêu thụ năng lượng |
Single mode: 165 mA @24 V Multi mode:140 mA @24 V |
| Đầu ra rơle |
Hỗ trợ 1 rơle đầu ra kỹ thuật số để báo động (Thường: đóng) Khả năng mang dòng điện: 2 A@30 VDC |
| Cơ khí | |
| Kích thước (Rộng × Cao × Sâu) | 39 × 115 × 70 mm |
| Vật liệu | Nhôm (1mm) |
| Trọng lượng thô | 225 g |
| Phê duyệt quy định | |
| An toàn | Phê duyệt quy định |
| EMC | CE; FCC Part 15, sub part B, Class A |
| EMI | EN 55022, Class A; EN 55024 |
| EMS | EN 61000-4-2 (ESD), Level 2 EN 61000-4-3 (RS), Level 3 EN 61000-4-4 (EFT), Level 4 EN 61000-4-5 (Power Surge), Level 3 EN 61000-4-6 (CS), Level 3 EN 61000-4-8(PFMF), Level 1 |
| Rơi tự do | IEC 60068-2-32 |
| MTBF | 792,085 hrs |
| Sản phẩm xanh | RoHS, CRoHS, WEEE |
Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dụng sản phẩm ICF-1280I hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
