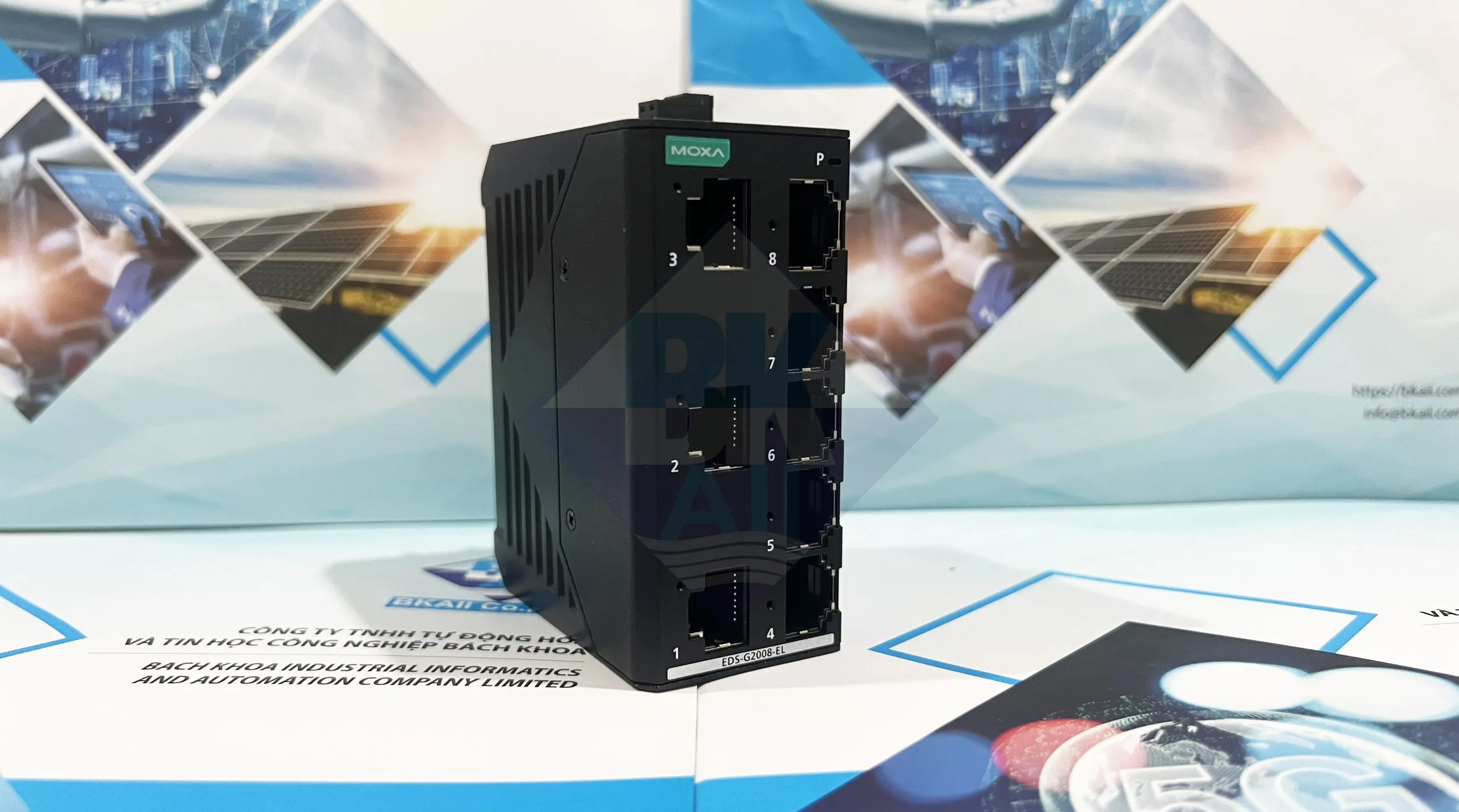

Sê-ri EDS-G2008-EL/ELP có tổ hợp 8 cổng để đơn giản hóa việc mở rộng mạng. Có hai loại vỏ có sẵn để người dùng lựa chọn tùy thuộc vào yêu cầu của ứng dụng của họ. ELP có vỏ bằng nhựa và EL có vỏ bằng kim loại. Các thiết bị chuyển mạch nhỏ gọn cung cấp giải pháp tiết kiệm chi phí cho các yêu cầu kết nối Ethernet công nghiệp của bạn.
Sê-ri EDS-G2008-EL/ELP cung cấp đầu vào nguồn 12/24/48 VDC và các công tắc có sẵn với dải nhiệt độ hoạt động tiêu chuẩn từ -10 đến 60°C hoặc với dải nhiệt độ hoạt động rộng từ -40 đến 75°C (chỉ có sẵn cho các mẫu –T trong Sê-ri EL).
Các thiết bị chuyển mạch đủ chắc chắn để hoạt động đáng tin cậy trong môi trường công nghiệp khắc nghiệt.
Để cung cấp tính linh hoạt cao hơn để sử dụng với các ứng dụng từ các ngành khác nhau, Sê-ri EDS-G2008-EL/ELP cũng cho phép người dùng bật hoặc tắt chức năng bảo vệ chống bão quảng bá (BSP), Chất lượng dịch vụ (QoS) thông qua các công tắc DIP trên bảng trên cùng.
Có thể dễ dàng lắp đặt các công tắc EDS-G2008-EL/ELP với giá treo DIN-rail cũng như các hộp phân phối. Khả năng gắn thanh ray DIN với đèn chỉ báo LED đảm bảo rằng các công tắc EDS-G2008-EL/ELP plug-and-play đáng tin cậy và dễ sử dụng
Xuyên suốt Hướng dẫn cài đặt nhanh này, chúng tôi sử dụng EDS làm tên viết tắt cho Moxa EtherDevice Switch:
EDS = Moxa EtherDevice Switch
Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận mọi nhiễu nhận được, kể cả nhiễu có thể gây ra các hoạt động không mong muốn
Danh sách kiểm tra gói hàng
EDS của bạn được vận chuyển cùng với các mặt hàng sau.
• Switch Moxa EtherDevice™
• Hướng dẫn cài đặt nhanh (bản in)
• Thẻ bảo hành
Đặc trưng
Công nghệ chuyển mạch mạng hiệu suất cao
• Tốc độ tự động điều chỉnh 10/100/1000BaseT(X), chế độ full/half duplex, kết nối MDI/MDI-X tự động.
• IEEE 802.3 cho 10BaseT.
• IEEE 802.3u cho 100BaseT(X).
• IEEE 802.3ab cho 1000BaseT(X).
• IEEE 802.3x để kiểm soát luồng.
• IEEE 802.1p cho chức năng ưu tiên lưu lượng Chất lượng dịch vụ (QoS).
• Loại quy trình chuyển đổi lưu trữ và chuyển tiếp.
Độ tin cậy cấp công nghiệp
• Phát bảo vệ chống bão để ngăn các thiết bị mạng bị sập.
Thiết kế chắc chắn
• Dải nhiệt độ hoạt động từ -10 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “-T”.
• Vỏ máy chắc chắn độ bền cao.
• DIN-rail hoặc khả năng gắn tường
Nguồn điện cho sản phẩm này dự kiến sẽ được cung cấp bởi Bộ nguồn được liệt kê, với đầu ra được đánh dấu LPS và được định mức để cung cấp điện áp từ 12 đến 48 VDC ở mức tối đa là 0,33 A.

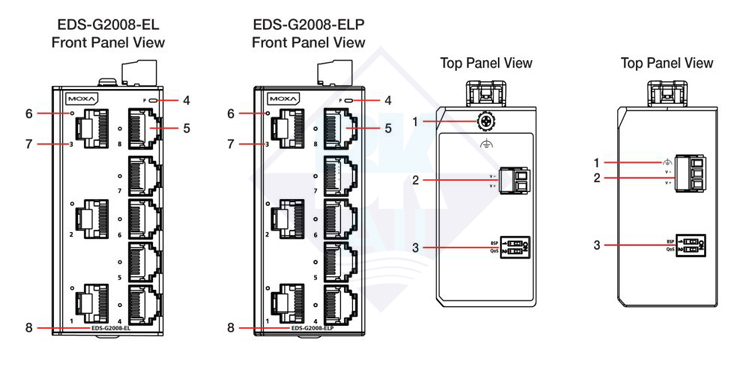

Bố cục bảng điều khiển của EDS-G2008-EL/EDS-G2008-ELP
1. Vít nối đất khung gầm
2. Khối đầu cuối cho đầu vào nguồn
3. Công tắc nhúng
4. Đèn LED nguồn
5. Cổng 10/100/1000BaseT(X)
6. Đèn LED cổng 10/100/1000BaseT(X)
7. Số cổng
8. Tên mẫu

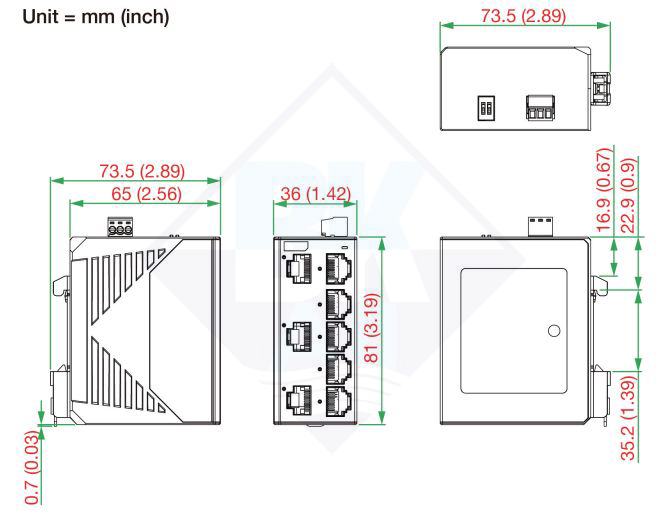

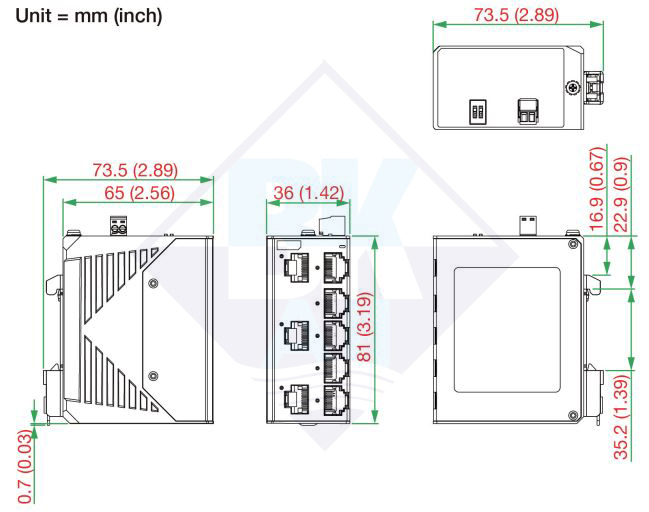

Kích thước lắp đặt
Dòng EDS-G2008-EL
Dòng EDS-G2008-ELP
Gắn ray DIN
Khi được vận chuyển, bộ giá treo DIN-rail được cố định vào mặt sau của EDS. Gắn EDS trên thanh ray không bị ăn mòn tuân theo tiêu chuẩn EN 60715.

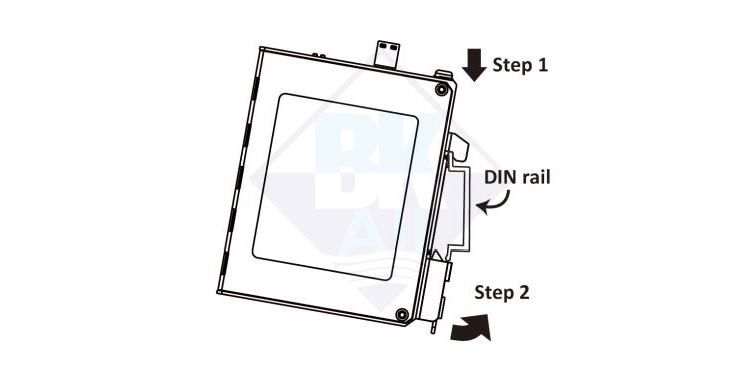

Phương pháp cài đặt được đề xuất
Bước 1: Chèn mép trên của bộ thanh ray DIN vào thanh ray lắp.
Bước 2: Nhấn thiết bị về phía thanh ray lắp đặt cho đến khi thiết bị khớp vào vị trí. Ngoài ra, bạn có thể sử dụng tuốc nơ vít để gắn vào đáy của bộ thanh ray DIN và kéo xuống

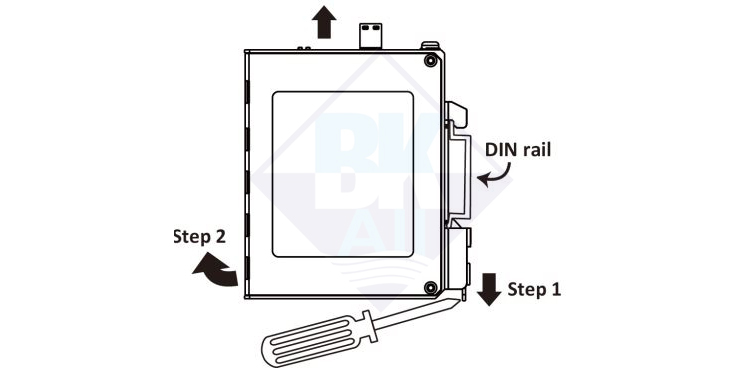

Phương pháp tháo được đề xuất
Bước 1: Kéo chốt trên bộ thanh ray DIN xuống bằng tuốc nơ vít đầu dẹt.
Bước 2: Kéo nhẹ thiết bị về phía trước và nâng lên để tháo thiết bị ra khỏi thanh ray

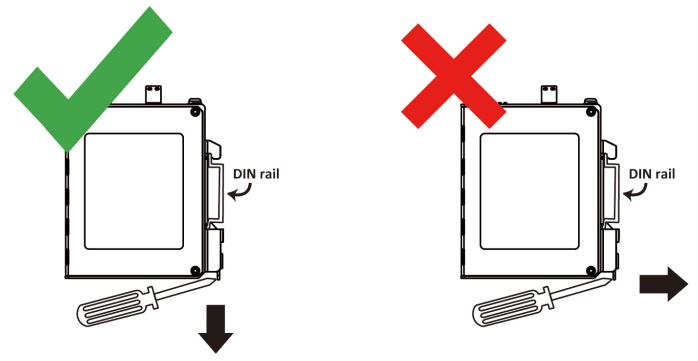

Khi lắp hoặc tháo thiết bị, vui lòng lắp tuốc nơ vít đầu phẳng vào chốt của kẹp giữ và kéo chốt xuống thay vì đẩy về phía thanh ray DIN khi tháo mô-đun ra khỏi thanh ray.
Nếu bạn muốn thay đổi vị trí của thiết bị trên thanh ray DIN, vui lòng thực hiện theo các bước được minh họa trong hình trên. Đầu tiên, tháo thiết bị bằng tuốc nơ vít đầu phẳng và sau đó lắp lại thiết bị vào vị trí mong muốn. Vui lòng KHÔNG di chuyển trực tiếp thiết bị trên đường ray DIN mà không gỡ cài đặt thiết bị trước.
Nếu thiết bị được sử dụng theo cách không được chỉ định bởi nhà sản xuất, khả năng bảo vệ được cung cấp bởi thiết bị có thể bị suy giảm
Vui lòng sử dụng tuốc nơ vít đầu phẳng với kích thước đầu từ 4 đến 6 mm để lắp hoặc tháo đúng cách
Việc lắp đặt và đảm bảo an toàn cho bất kỳ hệ thống nào kết hợp với thiết bị là trách nhiệm của người lắp ráp hệ thống. Đây là mô-đun loại mở và phải được lắp đặt trong vỏ bọc an toàn có độ cứng cơ học và xếp hạng IP phù hợp

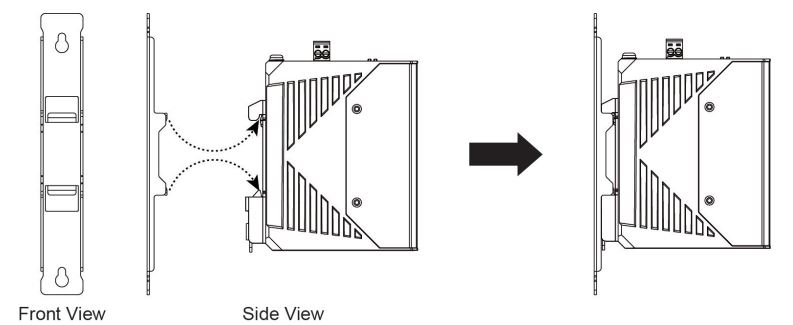

Gắn tường (tùy chọn)

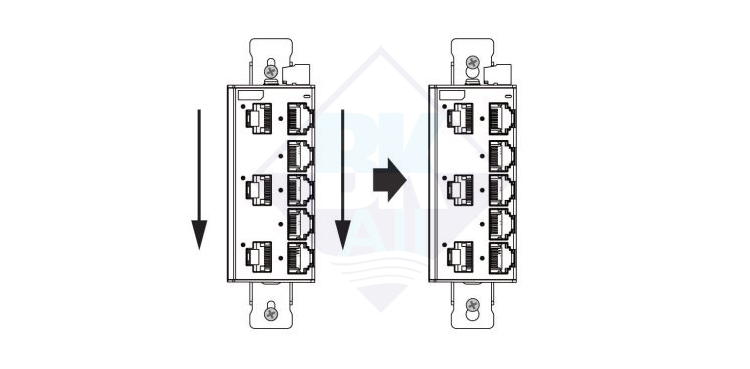

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới
Có hai tùy chọn để lắp đặt: Tùy chọn đầu tiên là móc chốt EDS DIN-rail vào lỗ mở của bộ giá treo tường (xem hình trên) và sau đó gắn bộ giá treo tường lên tường bằng vít. (Tùy chọn khác là thực hiện hai bước này theo thứ tự khác.) Đầu vít phải có đường kính dưới 6,0 mm và trục phải có đường kính dưới 3,5 mm
Trước khi siết chặt vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít
Khi các vít đã được cố định vào tường, hãy đưa hai đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ định. Siết chặt hai vít để tăng độ ổn định
Các bộ phận bên ngoài bị nóng. Thực hiện các biện pháp phòng ngừa cần thiết nếu cần chạm vào
Yêu cầu về hệ thống dây điện
Không ngắt kết nối các mô-đun hoặc dây điện trừ khi đã tắt nguồn điện hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại.
Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Vì vậy, chúng chỉ có thể được kết nối với các kết nối điện áp cung cấp và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo IEC950/EN60950/VDE0805/UL 61010-1/UL 61010-2-201
Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn.
Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây.
Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn
Bạn cũng nên chú ý đến các mục sau:
- Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. LƯU Ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
- Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
- Giữ dây đầu vào và dây đầu ra tách biệt.
- Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết
Nối đất Công tắc thiết bị Moxa Ether
Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Phải sử dụng dây dẫn 4 mm2 khi sử dụng kết nối với vít nối đất bên ngoài
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại
Khi sử dụng cáp có vỏ bọc để kết nối hai thiết bị Ethernet, vòng lặp tiếp đất có thể xảy ra nếu vỏ bọc trên cáp tạo ra một đường kết nối tiếp đất bổ sung. Điều này có thể khiến dòng điện tiếp đất chạy qua các cổng Ethernet và làm hỏng thiết bị. Do đó, cáp STP chỉ được nối đất ở một đầu
Đi dây điện đầu vào

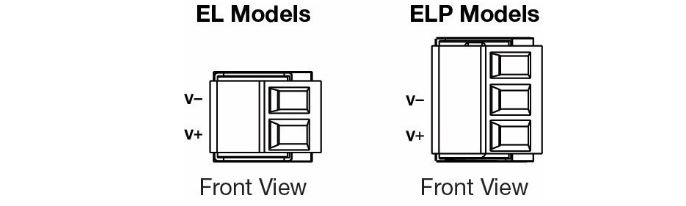

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 2 hoặc 3 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Chế độ xem trên cùng và phía trước của một trong các trình kết nối khối đầu cuối được hiển thị ở đây
Bước 1: Cắm dây DC âm/dương vào các cực V-/V+.
Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cực.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS
Nguồn điện lấy từ các mạch thứ cấp. Các mạch này được ngăn cách với các mạch điện chính bằng một máy biến áp trong đó các cuộn sơ cấp được tách ra khỏi các cuộn thứ cấp bằng hệ thống lắp đặt được gia cố, hệ thống lắp đặt kép hoặc màn chắn được nối với đầu nối của dây dẫn bảo vệ
Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định. Kích thước dây của phích cắm đầu cuối nguồn 28-14 AWG, thắt chặt đến 1,7 in-lbs. Chỉ sử dụng dây dẫn bằng đồng. Cáp được kết nối với các đầu nối dây trường phải có khả năng chịu được ít nhất 105°C
Kết nối truyền thông
Các mẫu EDS-G2008-EL/ELP có Cổng Ethernet 10/100/1000BaseT(X)
Kết nối cổng Ethernet 10/100/1000BaseT(X)
Các cổng 10/100/1000BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

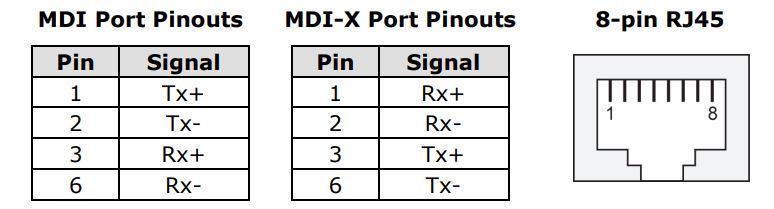

Dưới đây, hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.
Sơ đồ chân RJ45 10/100BaseT(x)

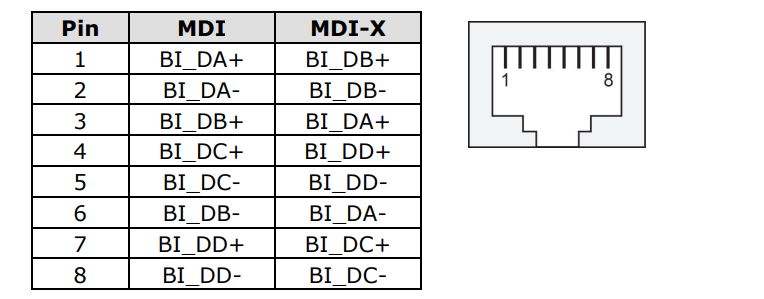

Sơ đồ chân RJ45 1000BaseT(x)

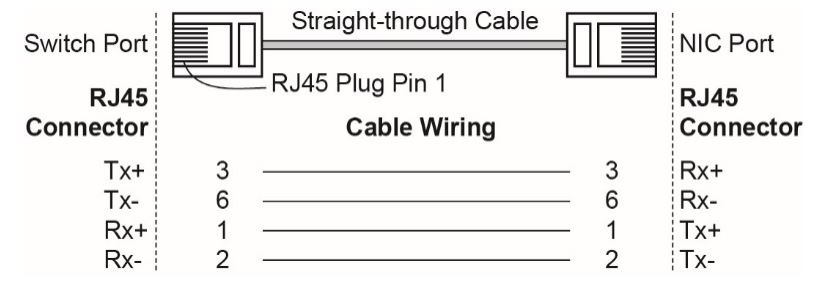

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

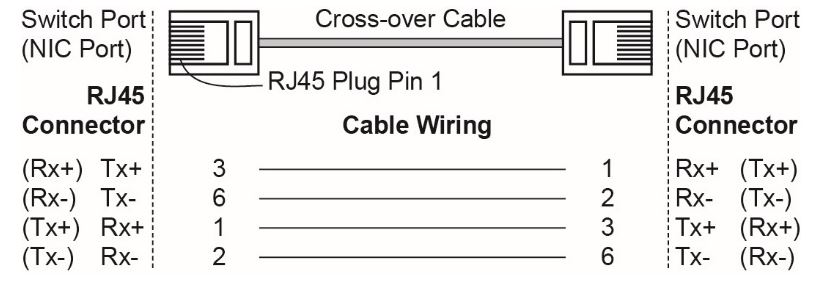

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

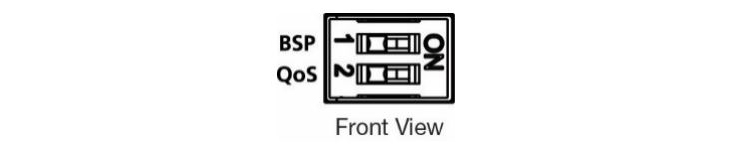

Cài đặt công tắc DIP
| DIP Switch | Cài đặt | Mô tả | |||||||||||||||
| Chất lượng dịch vụ (QoS) | Bật |
Kích hoạt Chất lượng dịch vụ để xử lý các ưu tiên gói trong bốn hàng đợi WRR Ma trận ánh xạ ưu tiên QoS trong mỗi hàng đợi
|
|||||||||||||||
| Tắt | Vô hiệu hóa chất lượng dịch vụ | ||||||||||||||||
| Bảo vệ bão phát sóng (BSP) | Bật | Cho phép bảo vệ cơn bão phát sóng (ở mức tối đa 2048 gói phát sóng mỗi giây) cho mỗi cổng Ethernet. | |||||||||||||||
| Tắt | Vô hiệu hóa bảo vệ bão phát sóng |
Đèn báo LED
Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới
| LED | Màu | Trạng thái | Mô tả |
| PWR (P) | Vàng | Bật | Nguồn điện đang được cung cấp cho nguồn điện đầu vào PWR |
| Tắt | Nguồn không được cung cấp cho đầu vào nguồnPWR | ||
| 10M/ 100M | Vàng | Bật | Khi cổng đang hoạt động và bật liên kết ở tốc độ 10/100 Mbps |
| Nhấp nháy | Khi dữ liệu của cổng đang được truyền ở tốc độ 10/100 Mbps | ||
| Tắt | Khi cổng không hoạt động hoặc liên kết xuống | ||
| 1000M | Xanh | Bật | Khi cổng đang hoạt động và liên kết ở tốc độ 1000 Mbps |
| Nhấp nháy | Khi dữ liệu của cổng đang được truyền ở tốc độ 1000 Mbps | ||
| Tắt | Khi cổng không hoạt động hoặc liên kết xuống |
Kết nối MDI/MDI-X tự động
Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối EDS với thiết bị Ethernet
Chức năng và chuyển mạch ba tốc độ
Cổng chuyển đổi RJ45 10/100/1000 Mbps của EDS tự động thương lượng với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, vì vậy không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.
Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ
Chuyển mạch, lọc và chuyển tiếp
Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên ) được chuyển tiếp đến tất cả các cổng ngoại trừ cổng đến. EDS hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng
Học địa chỉ
Moxa EDS có một bảng địa chỉ có thể chứa tới 4.000 địa chỉ nút, giúp nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm vào hoặc bị xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị rồi bật lại nguồn.
Tự động đàm phán và cảm biến tốc độ
Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập tính năng tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps với hoạt động theo tiêu chuẩn IEEE802.3. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây hoặc 1000 Mb/giây.
Khi cáp RJ45 được kết nối, quá trình tự động thương lượng sẽ diễn ra và sau đó mỗi khi LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây, 100 Mb/giây hoặc 1000 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến sự không thống nhất để hoạt động ở mức tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps.
Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3
Thông số kỹ thuật
| Công nghệ | |
| Tiêu chuẩn |
IEEE 802.3 cho 10BaseT, IEEE 802.3u cho 100BaseT(X), IEEE 802.3ab cho 1000BaseT(X), IEEE 802.1p cho Lớp Dịch vụ |
| Kiểm soát lưu lượng | Điều khiển lưu lượng IEEE 802.3x, điều khiển lưu lượng áp suất ngược |
| Giao diện | |
| Cổng RJ45 | Tốc độ thương lượng tự động 10/100/1000BaseT(X) |
| Đèn báo LED | PWR, 10M/100M/1000M |
| DIP Switch | QoS, Bảo vệ Bão Phát sóng (BSP) |
| Chuyển thuộc tính | |
| Kích thước bảng MAC | 4 K |
| Kích thước bộ đệm gói | 1.5 Mbits |
| Loại xử lý | Lưu trữ và chuyển tiếp |
| Năng lượng | |
| Điện áp đầu vào | Đầu vào 12-48 VDC |
| Dòng điện đầu vào (tối đa) | EDS-G2008-EL/ELP: 0.33 A |
| Sự liên quan |
Hộp đấu dây 2 tiếp điểm có thể tháo rời cho Sê-ri EL; Khối đấu dây 3 tiếp điểm có thể tháo rời dành cho Sê-ri ELP |
| Bảo vệ dòng điện quá tải | Present |
| Bảo vệ phân cực ngược | Present |
| Cơ khí | |
| Vỏ | Vỏ kim loại cho Dòng EL; vỏ nhựa cho dòng ELP |
| Kích thước |
EDS-G2008-EL/ELP: 36x81x65 mm (1,4x3,19x2,56 inch) |
| Nặng |
EDS-G2008-ELP: 90 g (0.20 lb) EDS-G2008-EL: 163 g (0.36 lb) |
| Cài đặt | DIN-rail, Treo tường (bộ tùy chọn) |
| Giới hạn môi trường | |
| Lưu ý: Chỉ sử dụng trong nhà | |
| Nhiệt độ hoạt động |
-10 đến 60°C (32 đến 140°F) -40 đến 75°C (-40 đến 167°F) (chỉ khả dụng cho các mẫu –T trong Sê-ri EL) |
| Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) |
| Phê duyệt quy định | |
| An toàn | UL 61010-2-201, EN 62368-1(LVD) |
| EMC | EN 55022/24, EN 61000-6-2/6-4 |
| EMI | FCC Part 15B, CISPR 32 (EN 55032) Class A |
| EMS |
CISPR 35 (EN 55035) EN 61000-4-2 (ESD) EN 61000-4-3 (RS) EN 61000-4-4 (EFT) EN 61000-4-5 (Surge) EN 61000-4-6 (CS) EN 61000-4-8 (PFMF) |
| Sốc | IEC60068-2-27 |
| Rơi tự do | IEC60068-2-32 |
| Rung | IEC60068-2-6 |
LƯU Ý
• Thiết bị này được thiết kế để sử dụng trong nhà và ở độ cao lên đến 2000 mét.
• Thích hợp lắp đặt trong môi trường ô nhiễm cấp độ 2.
• Làm sạch thiết bị bằng vải khô hoặc ướt mềm.
