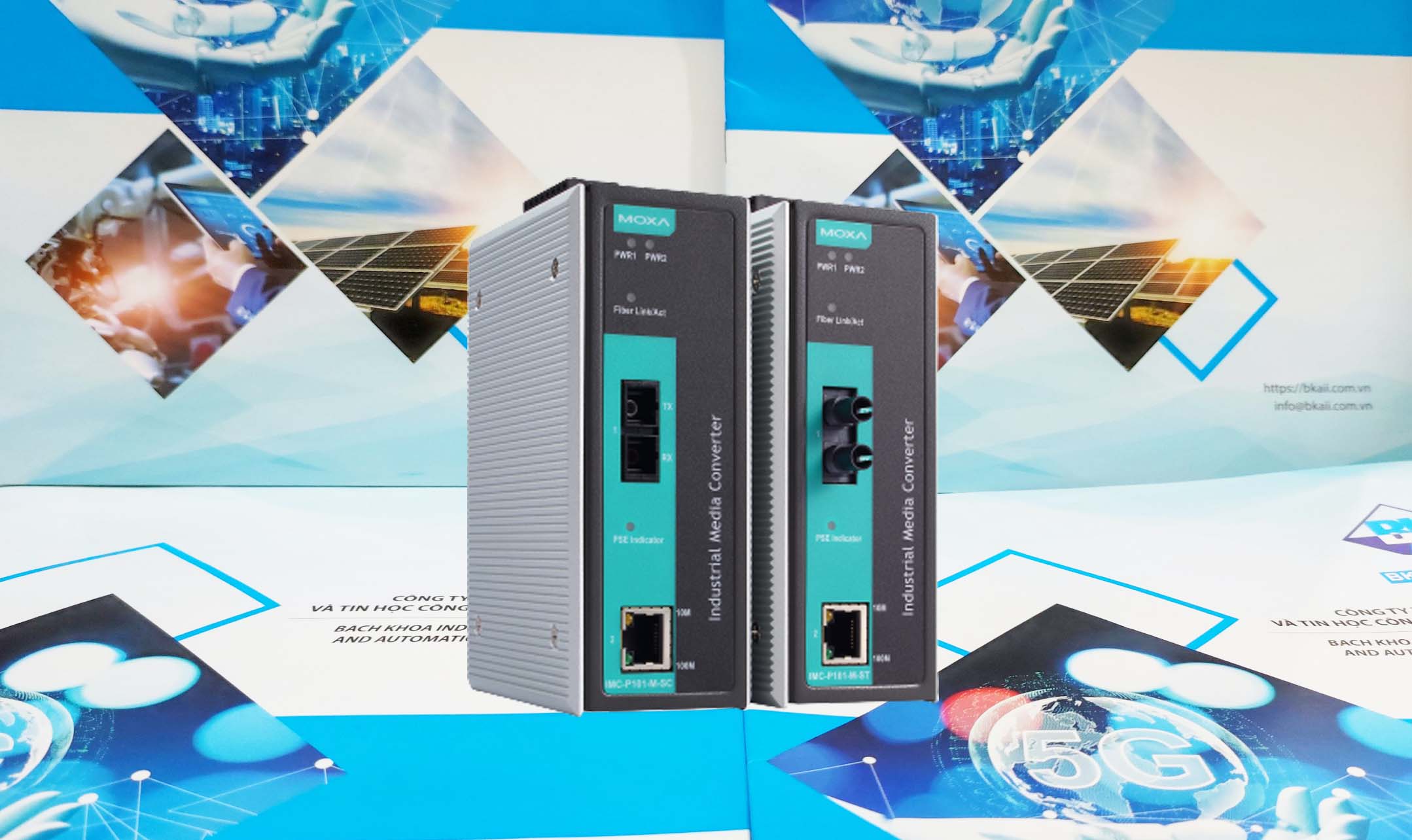

IMC-P101 IEEE 802.3af PoE Ethernet-to-fiber media converters của hãng Moxa - Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam
Sê-ri IMC-P101 là bộ chuyển đổi Ethernet sang cáp quang. Nó cung cấp khả năng chuyển đổi phương tiện Ethernet từ 10/100 BaseT(X) sang 100 BaseFX(SC/STconnector). Các bộ chuyển đổi phương tiện này được phân loại là thiết bị nguồn điện (PSE) và khi được sử dụng theo cách này, dòng IMC-P101 cung cấp tới 15,4 watt cho các thiết bị được cấp điện (PD). Có thể sử dụng sê-ri IMC-P101 để cấp nguồn cho các thiết bị được cấp nguồn (PD) tuân thủ IEEE 802.3af, loại bỏ nhu cầu đi dây bổ sung và hỗ trợ IEEE 802.3/802.3u/802.3x với 10/100M, song công hoàn toàn/bán song công và MDI/MDI -X tự động cảm biến để cung cấp giải pháp tổng thể cho mạng Ethernet công nghiệp của bạn.
Sê-ri IMC-P101 bao gồm các mẫu sau:
- IMC-P101-M-SC: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối SC, nhiệt độ hoạt động từ 0 đến 60°C.
- IMC-P101-M-ST: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối ST, nhiệt độ hoạt động từ 0 đến 60°C.
- IMC-P101-S-SC: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối SC, nhiệt độ hoạt động từ 0 đến 60°C.
- IMC-P101-S-ST: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối ST, nhiệt độ hoạt động từ 0 đến 60°C.
- IMC-P101-M-SC-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối SC, nhiệt độ hoạt động -40 đến 75°C.
- IMC-P101-M-ST-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối ST, nhiệt độ hoạt động -40 đến 75°C.
- IMC-P101-S-SC-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối SC, nhiệt độ hoạt động -40 đến 75°C.
- IMC-P101-S-ST-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối ST, nhiệt độ hoạt động -40 đến 75°C.
Trong suốt Hướng dẫn cài đặt phần cứng này, chúng tôi thường sử dụng IMC làm chữ viết tắt của Moxa Industrial MediaConverter:
IMC = Moxa Industrial Media Converte
Danh sách kiểm tra gói hàng
Moxa PoE Media Converter được vận chuyển cùng với các hạng mục sau.
- Bộ chuyển đổi phương tiện sê-ri IMC-P101.
- Hướng dẫn cài đặt phần cứng (đã in).
- Phiếu bảo hành.
Đặc trưng
- Tự động đàm phán 10/100BaseT(X) và Tự động MDI/MDI-X.
- PoE tương thích IEEE 802.3af.
- Mất nguồn do đầu ra rơle.
- Cung cấp công suất lên tới 15,4W cho các thiết bị được cấp nguồn (PD).
- Hỗ trợ chế độ Store-and-Forward và chế độ Pass Through.
- Phạm vi nhiệt độ hoạt động -40 đến 75°C (mẫu T).
- Đầu vào nguồn VDC kép dự phòng.

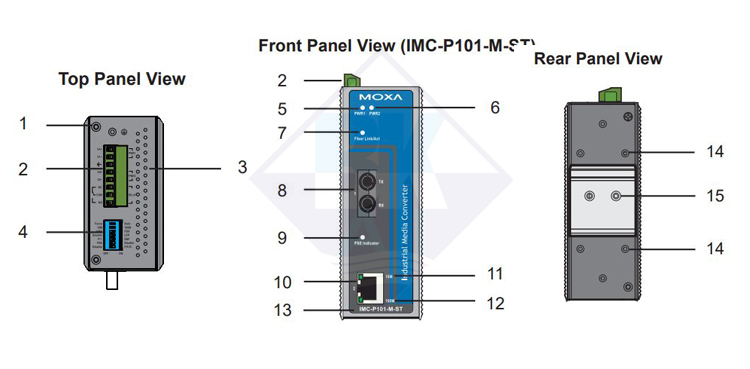

Bố cục bảng điều khiển của Sê-ri IMC-P101
1. Vít nối đất
2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2
3. Lỗ thông hơi tản nhiệt và đầu ra rơ le
4. Công tắc nhúng
5. Đèn LED PWR1 đầu vào nguồn
6. Đèn LED PWR2 đầu vào nguồn
7. Liên kết sợi quang/Đèn LED hoạt động
8. Cổng 100BaseFX (đầu nối ST/SC)
9. Đèn LED chỉ báo PSE
10. 10/100BaseT(X)
11. Đèn LED cổng TP 10 Mbps
12. Đèn LED cổng TP 100 Mbps
13. Tên mẫu
14. Lỗ bắt vít cho bộ giá treo tường
15. Bộ lắp đặt DIN-Rail

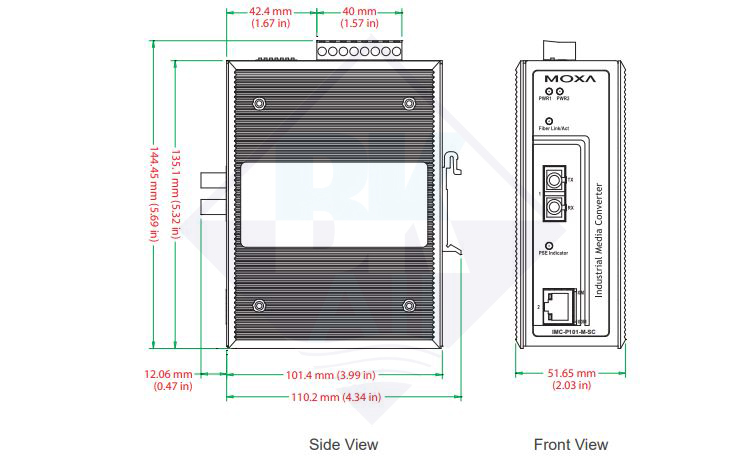

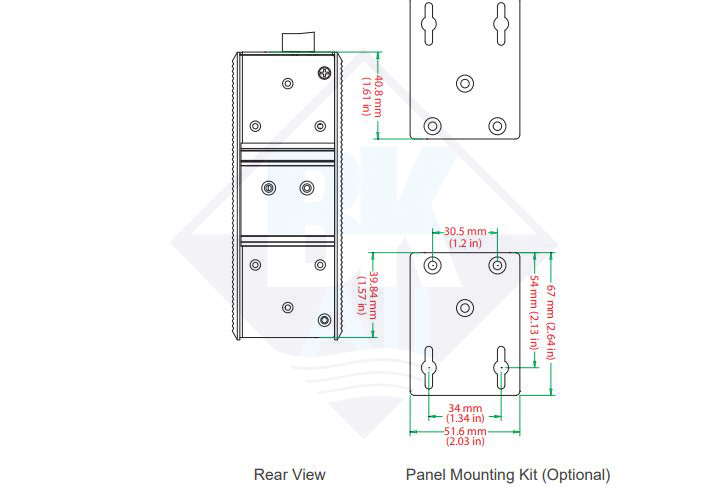

Kích thước lắp đặt

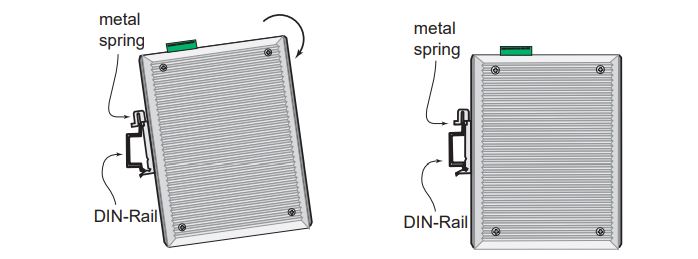

Gắn DIN-Rail
Tấm đính kèm DIN-Rail bằng nhôm phải được cố định vào mặt sau của IMC khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm DIN-Railattachment vào IMC, hãy đảm bảo rằng lò xo kim loại cứng được đặt hướng về phía trên, như thể hiện trong các hình bên dưới.
Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng
Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa bên dưới
Để tháo Bộ chuyển đổi phương tiện công nghiệp Moxa khỏi DIN-Rail, chỉ cần làm ngược lại các bước 1 và 2 ở trên

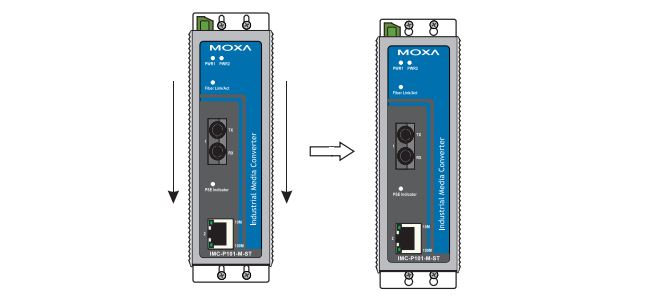

Treo tường (Tùy chọn)
Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn Bộ chuyển đổi Moxa PoEMedia lên tường, như minh họa bên dưới.
Bước 1: Tháo tấm đính kèm DIN-Rail bằng nhôm khỏi Moxa PoE MediaConverter, sau đó gắn các tấm giá treo tường, như thể hiện trong sơ đồ bên dưới
Bước 2: Gắn Bộ chuyển đổi phương tiện Moxa PoE lên tường yêu cầu 4 vít. Sử dụng IMC, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm
Kiểm tra kích thước đầu và cán vít bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm Giá Treo Tường, trước khi vặn vít vào tường. Không vặn hết cỡ các vít chừa một khoảng trống khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít
Bước 3: Sau khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít qua các lỗ mở lớn của các lỗ hình lỗ khóa, sau đó trượt Bộ chuyển đổi Moxa PoEMedia xuống dưới, như chỉ dẫn bên dưới. Siết chặt bốn vít để tăng độ ổn định.
Nối đất Bộ chuyển đổi phương tiện công nghiệp Moxa
Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

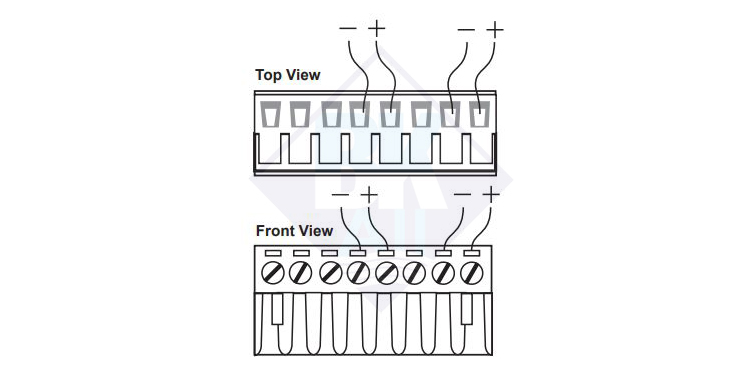

Đi dây các đầu vào nguồn dự phòng
Năm tiếp điểm trên cùng của đầu nối khối đầu cuối 8 tiếp điểm trên bảng dừng của IMC được sử dụng cho hai đầu vào DC của IMC. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây
Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.
Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết các vít kẹp dây ở mặt trước của đầu nối khối đầu cực.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của IMC
Trước khi kết nối IMC với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định.
Kết nối truyền thông
Các mẫu IMC-P101 có một cổng Ethernet 10/100BaseT(X) và một cổng cáp quang one100BaseFX (đầu nối loại SC hoặc ST)
Kết nối cổng Ethernet 10/100BaseT(X)
Cổng Ethernet 10/100BaseT(X) nằm ở mặt trước của IMC được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.
Minh họa bên dưới là sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch) cũng như sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

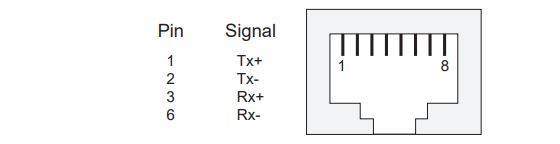

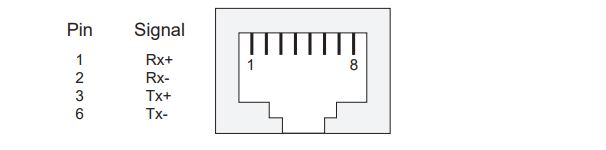

Sơ đồ chân cổng RJ45 (8 chân, MDI)
Sơ đồ sơ đồ chân cổng RJ45 (8 chân, MDI-X)

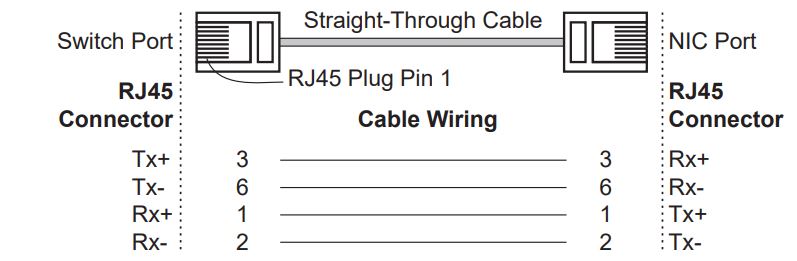

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

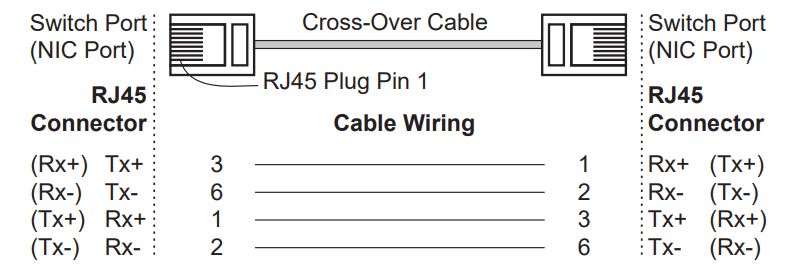

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

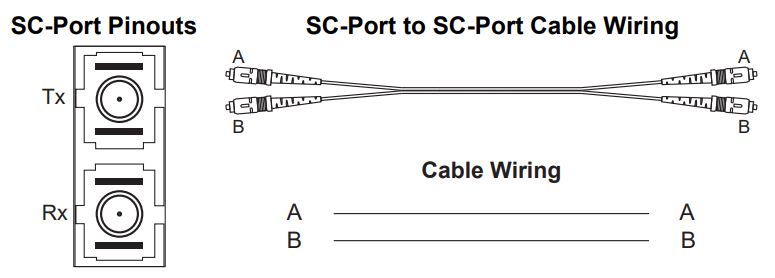

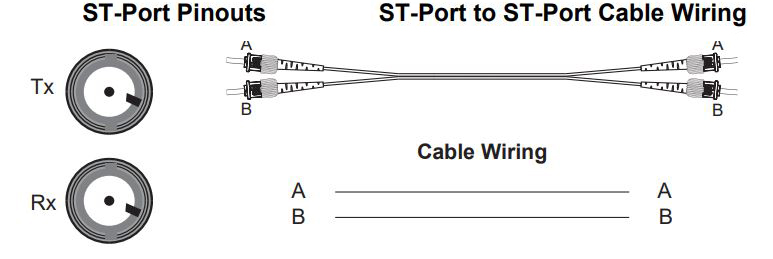

Kết nối cổng Ethernet 100BaseFX
Khái niệm đằng sau cổng SC và cáp khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Không giống như tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang khác được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn
Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn đang tạo cáp của riêng mình, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2 )
Đây là sản phẩm Laser/LED loại 1. Đừng nhìn chằm chằm vào Tia Laser
Đầu vào nguồn dự phòng
Cả hai đầu vào nguồn có thể được kết nối đồng thời với các nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác hoạt động như một bản sao lưu và tự động cung cấp tất cả các nhu cầu về điện của Bộ chuyển đổi phương tiện công nghiệp Moxa

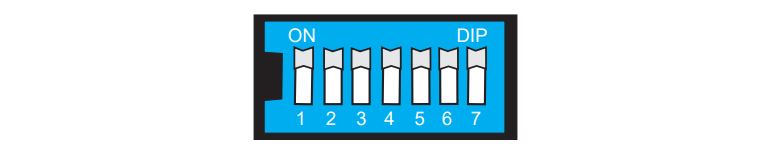

Cài đặt công tắc DIP
| DIP No | Chức năng | Bật | Tắt |
| 1 | Đàm phán tự động | Cho phép* | Vô hiệu hóa |
|
"BẬT": Bật chức năng "Tự động đàm phán", tốc độ và trạng thái song công cho từng đoạn liên kết cổng được tự động định cấu hình bằng chế độ tương tác hiệu suất cao nhất "OFF": Tắt chức năng "Auto Negotiation", tốc độ và trạng thái song công phụ thuộc vào cấu hình cài đặt thủ công |
|||
| 2 | Buộc tốc độ TP | 100Mbps* | 10Mbps |
|
(Chỉ khi Auto Negotiation bị tắt) "BẬT": Buộc 100Mbps trên cổng Ethernet. "TẮT": Buộc 10Mbps trên cổng Ethernet |
|||
| 3 | Force TP Duplex | Song công hoàn toàn* | Song công một nửa |
|
(Chỉ khi Auto Negotiation bị tắt) "BẬT": Buộc thực hiện Full Duplex trên cổng Ethernet. "TẮT": Buộc bán song công trên cổng Ethernet |
|||
| 4 | Lỗi liên kết đi qua | Cho phép* | Vô hiệu hóa |
|
"ON": Cho phép "Link Fault Pass Through", trạng thái liên kết trên cổng TX sẽ thông báo cho cổng FX của cùng một thiết bị và ngược lại "OFF": Vô hiệu hóa "Link Fault Pass Through", trạng thái liên kết trên cổng TX sẽ không thông báo cho cổng FX |
|||
| 5 | Chế độ hoạt động | Lưu trữ và chuyển tiếp* | Đi qua |
|
"ON": Chọn chế độ "Store-and-Forward", bắt đầu chuyển tiếp gói tin đến cổng đích sau khi nhận được toàn bộ gói tin. Độ trễ phụ thuộc vào độ dài gói tin. "TẮT": Chọn chế độ "Truyền qua", hoạt động với độ trễ tối thiểu. Cả hai bộ thu phát được kết nối với nhau thông qua MII bên trong và bộ chuyển mạch bên trong cũng như bộ đệm dữ liệu không được sử dụng. Lưu ý: Khi bật chế độ "Truyền qua", cổng Ethernet và cổng cáp quang sẽ truyền ở tốc độ 100 Mbps, tương đương với chế độ song công hoàn toàn |
|||
| 6 | PSE | Vô hiệu hóa | Cho phép* |
|
PSE: Thiết Bị Nguồn Điện. "ON": Tắt "PSE", dòng IMC-P101 KHÔNG cấp nguồn cho PD (Thiết bị được cấp nguồn). "OFF": Bật "PSE", dòng IMC-P101 cấp nguồn cho PD (PoweredDevice). |
|||
| 7 | P.R.R. | Cho phép | Vô hiệu hóa* |
|
P.R.R.: Đặt lại nguồn từ xa "BẬT": Bật chức năng "P.R.R", khi liên kết cổng cáp quang giảm 3 giây và cài đặt "PSE" được bật, sê-ri IMC-P101 DỪNG cấp nguồn cho PD (Thiết bị nguồn), nghĩa là nguồn PD sẽ TẮT. Sau 1 giây sau, sê-ri IMC-P101 bắt đầu tiếp tục cấp nguồn cho PD, và sau đó nguồn PD sẽ BẬT trở lại để thiết lập lại PD. "OFF": Tắt chức năng "P.R.R", không có chức năng Reset PD. |
|||
(*): Cài đặt công tắc DIP mặc định
Sau khi thay đổi cài đặt công tắc DIP, bạn cần tắt nguồn rồi bật nguồn IMC-P101 để kích hoạt cài đặt mới
Đèn báo LED
Mặt trước của Moxa Industrial Media Converter chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới
| LED | Màu | Trạng thái | Mô tả |
| PWR1 | Xanh | Bật | Nguồn đang được cung cấp cho đầu vào nguồn PWR1 |
| Tắt | Nguồn không được cấp cho đầu vào nguồn PWR1 | ||
| PWR2 | Xanh | Bật | Nguồn đang được cung cấp cho đầu vào nguồn PWR2 |
| Tắt | Nguồn không được cấp cho đầu vào nguồn PWR2 | ||
| Fiber Link/Act | Xanh | Bật | Cổng cáp quang đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền hoặc nhận | ||
| Tắt | Cổng cáp quang không hoạt động | ||
| Chỉ số PSE | Xanh | Bật | PSE được kích hoạt |
| 1 nháy | Low Signature Resistance | ||
| 2 nháy | High Signature Resistance | ||
| 5 nháy | Lỗi quá tải điện | ||
| 9 nháy | Vượt quá phân bổ quản lý điện năng | ||
| 10M | Vàng | Bật | Cổng Ethernet liên kết 10 Mbps đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền với tốc độ 10 Mbps | ||
| Tắt | Cổng Ethernet liên kết 10 Mbps không hoạt động | ||
| 100M | Xanh | Bật | Cổng Ethernet liên kết 100 Mbps đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 100 Mbps | ||
| Tắt | Cổng Ethernet liên kết 100 Mbps không hoạt động |
Thông số kỹ thuật
| Công nghệ | |
| Tiêu chuẩn |
IEEE 802.3 cho 10BaseT, IEEE 802.3u cho 100BaseT(X), 100BaseFX IEEE 802.3af cho cấp nguồn qua Ethernet |
| Giao diện | |
| Cổng RJ45 | 10/100BaseT(X) |
| Cổng cáp quang | 100BaseFX (có sẵn đầu nối SC, ST) |
| Đèn báo LED | PWR1, PWR2, Fiber Link/Act, 10/100M (cổng Ethernet), Chỉ báo PSE |
| Liên hệ báo động | Một đầu ra rơle với khả năng mang dòng điện 1A @ 24 VDC |
DIP Switches:
| Dip No. | Chức năng | Bật | Tắt |
| 1 | Đàm phán tự động | Cho phép* | Vô hiệu hóa |
| 2 | Buộc tốc độ TP | 100Mbps* | 10Mbps |
| 3 | Buộc TP Duplex | Song công hoàn toàn* | Song công một nửa |
| 4 | Lỗi liên kết đi qua | Cho phép* | Vô hiệu hóa |
| 5 | Chế độ hoạt động | Lưu trữ và chuyển tiếp* | Đi qua |
| 6 | PSE | Vô hiệu hóa | Cho phép* |
| 7 |
P.R.R. (Reset từ xa PD) |
Cho phép | Vô hiệu hóa* |
(*): Cài đặt công tắc DIP mặc định.
Cáp quang
|
Cáp quang |
100BaseFX | |
| Multi-mode | Single-mode | |
| Bước sóng | 1300 nm | 1310 nm |
| Max. TX | -10 dBm | 0 dBm |
| Min. TX | -20 dBm | -5 dBm |
| Độ nhạy RX | -32 dBm | -34 dBm |
| Ngân sách liên kết | 12 dB | 29 dB |
| Khoảng cách điển hình |
5 km (a) 4 km (b) |
40 km © |
| Bão hòa | -6 dBm | -3 dBm |
|
a. Cáp quang 50/125 μm, 800 MHz*km b. Cáp quang 62,5/125 μm, 500 MHz*km c. Cáp quang 9/125 μm, 3,5 PS/(nm*km) |
||
| Tính chất vật lý | |
| Vỏ | Kim loại |
| Kích thước | 144.45 x 110.2 x 51.65 mm (5.69 x 4.34 x 2.03 in) |
| Nặng |
Chỉ sản phẩm: 525g Đóng gói: 710g |
| Cài đặt | Gắn DIN-Rail, Gắn tường (tùy chọn bộ dụng cụ) |
| Giới hạn môi trường | |
|
Nhiệt độ hoạt động Mô hình tiêu chuẩn: Nhiệt độ rộng. |
0 đến 60°C (32 đến 140°F) -40 đến 75°C (-40 đến 167°F) |
| Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối xung quanh | 5 đến 90% (không ngưng tụ) |
| Yêu cầu năng lượng | |
| Điện áp đầu vào | 48VDC (46 đến 57 VDC), đầu vào dự phòng |
| Sự tiêu thụ năng lượng | 430mA@48VDC (tối đa) |
| Sự liên quan | Khối thiết bị đầu cuối có thể tháo rời |
| Bảo vệ dòng điện quá tải | 1.6 A (bảo vệ chống chập mạch hai tín hiệu cùng lúc) |
| Bảo vệ phân cực ngược | Present |
| Phê duyệt quy định | |
| An toàn | UL508 |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS |
IEC 61000-4-2 Phiên bản 1.2: 2001-04(Mức 4) EN 61000-3-3:1995 + A1:2001 IEC 61000-4-3:2002+A1:2002(Mức 3) IEC 61000-4-4: 2004(Mức 4) IEC 61000-4-5 Phiên bản 1.1: 2001-04(Mức 3) IEC 61000-4-6 Phiên bản 2.1: 2004-11(Mức 3) IEC 61000-4-8 Phiên bản 1.1: 2001-03(Cấp độ 3) IEC 61000-4-11 Phiên bản thứ hai: 2004-03 |
| Sốc | IEC 60068-2-27 |
| Rơi tự do | IEC 60068-2-32 |
| Rung | IEC 60068-2-6 |
Bài viết trên BKAII đã hướng dẫn các bạn sử dụng bộ chuyển đổi IMC-P101 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
