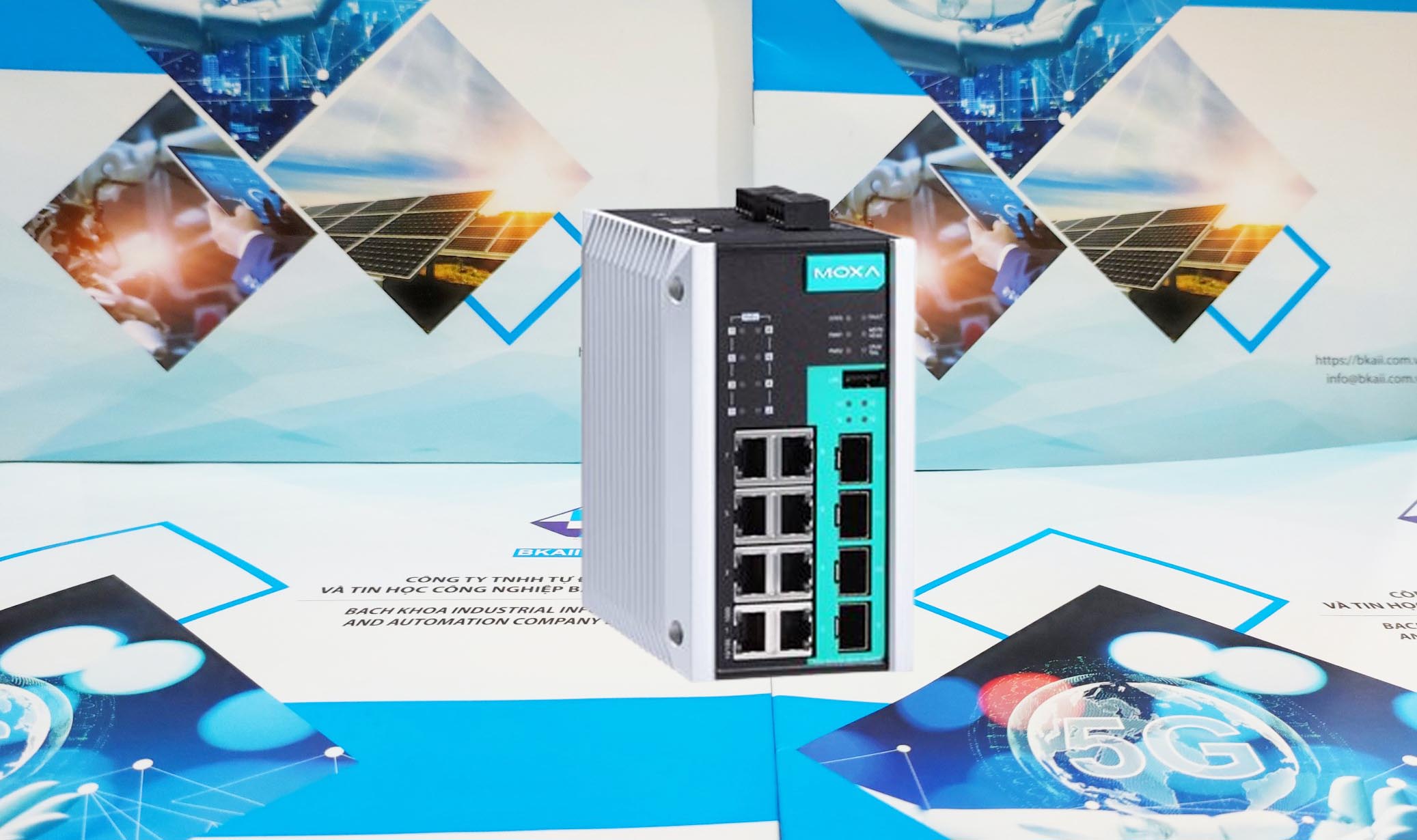

EDS-G512E-8PoE-4GSFP Switch công nghiệp Ethernet với 8 cổng 10/100/1000BaseT PoE/PoE +, 4 khe cắm 100/1000BaseSFP của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam

Danh sách kiểm tra gói hàng

  • EDS-G512E-8PoE được vận chuyển cùng với các hạng mục sau.
  • 1 bộ chuyển mạch Ethernet EDS-G512E-8PoE-4GSFP hoặc EDS-G512E-8PoE-4GSFP-T
  • Hướng dẫn cài đặt phần cứng
  • CD tài liệu và phần mềm
  • Giấy bảo hành sản phẩm Moxa
  • Cáp USB
  • Nắp bảo vệ cho các cổng không sử dụng

Đặc trưng

  • Lên đến 8 cổng 10/100/1000BaseT(X) và 4 cổng 100/1000BaseSFP
  • Lên đến 8 cổng chuẩn IEEE 802.3af và IEEE 802.3at PoE+
    • Công suất 36 watt trên mỗi cổng PoE+ ở chế độ năng lượng cao
    • Chức năng quản lý nguồn PoE thông minh
  • Hoạt động với tải PoE+ đầy đủ 240 watt ở -40 đến 75°C
  • Turbo Ring và Turbo Chain (thời gian khôi phục < 20 ms @ 250 thiết bị chuyển mạch), RSTP/STP và MSTP để dự phòng mạng
  • TACACS+, SNMPv3, IEEE 802.1X, HTTPS và SSH để tăng cường bảo mật mạng
  • Quản lý mạng dễ dàng bằng trình duyệt web, CLI, bảng điều khiển nối tiếp USB, ABC-02-USB, MXview, MXconfig và tiện ích Windows

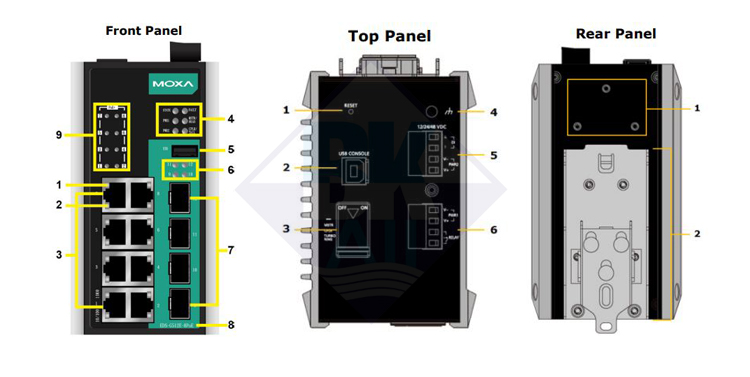

Bảng điều khiển của Sê-ri EDS-G512E-8PoE

Bảng điều khiển phía trước

1. Đèn báo LED 1000BaseT(X)

2. Đèn báo LED 10/100BaseT(X)

3. Cổng 10/100/1000BaseT(X)

Cổng 1 đến 8

4. Đèn LED trạng thái hệ thống:

• ĐÈN LED báo TRẠNG THÁI

• Đèn báo LED PWR1

• Đèn báo LED PWR2

• ĐÈN LED báo LỖI

• Đèn LED chỉ báo MSTR/HEAD

• Chỉ báo đèn LED CPLR/ĐUÔI

5. Cổng lưu trữ USB

6. Đèn LED báo cổng SFP

Cổng 9 đến 12

7. Khe cắm 100/1000BaseSFP

8. Tên

9. SmartPoE LED chỉ báo cổng PoE+

Bảng trên cùng

1. Nút đặt lại

2. Cổng bảng điều khiển USB

3. Công tắc DIP cho Turbo Ring, Ring Master và Ring Coupler

4. Vít nối đất

5. Khối đấu dây 4 chân cho đầu vào kỹ thuật số và đầu vào nguồn 2

6. Hộp đấu dây 4 chân cho đầu ra rơle và đầu vào nguồn 1

Bảng điều khiển phía sau

1. Lỗ bắt vít cho bộ giá treo tường

2. Bộ giá treo DIN-rail

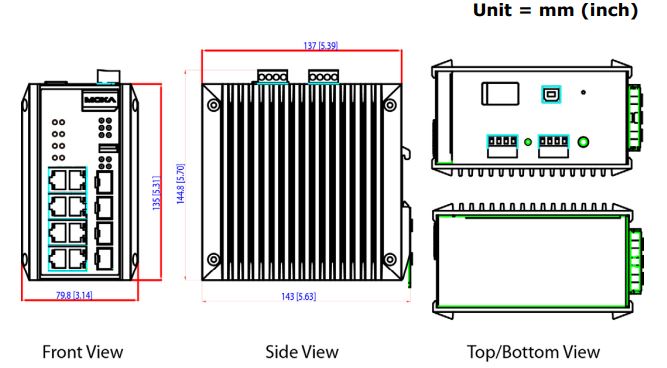

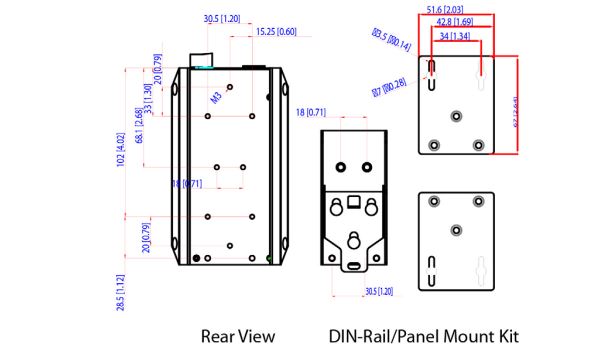

Kích thước lắp đặt

Gắn DIN-Rail

Bộ thanh ray DIN bằng kim loại được cố định vào mặt sau của sê-ri EDS-G512E-8PoE khi bạn lấy nó ra khỏi hộp. Gắn sê-ri EDS-G512E-8PoE trên các ray gắn không bị ăn mòn đáp ứng tiêu chuẩn EN 60715.

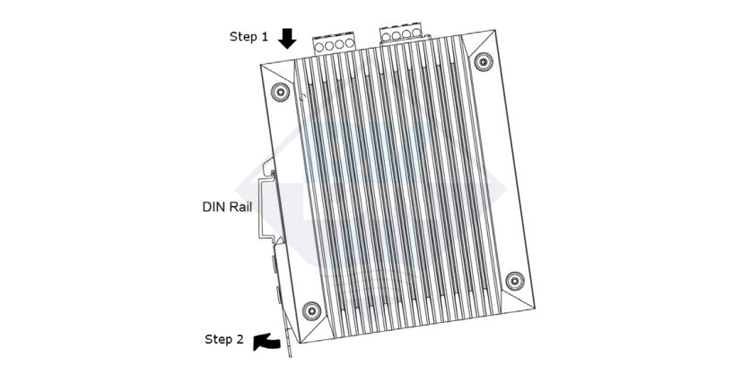

Cài đặt

Bước 1: Lắp mép trên của thanh ray DIN vào bộ gá thanh ray DIN

Bước 2: Ấn sê-ri EDS-G512E-8PoE về phía thanh ray DIN cho đến khi nó khớp vào vị trí

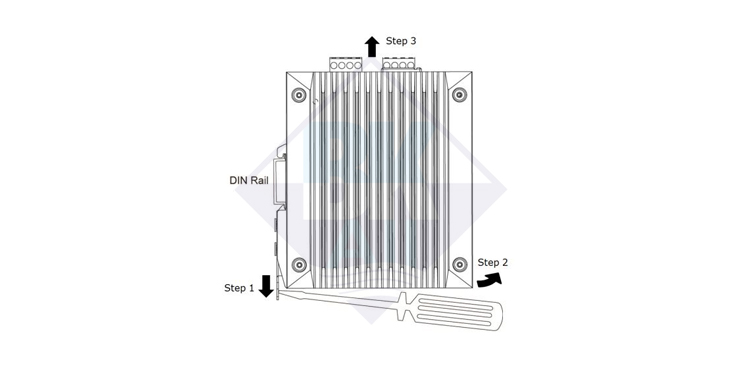

Tháo

Bước 1: Kéo chốt trên bộ giá đỡ bằng tuốc nơ vít.

Bước 2 & 3: Kéo nhẹ sê-ri EDS-G512E-8PoE về phía trước và nhấc lên để tháo nó ra khỏi thanh ray DIN.

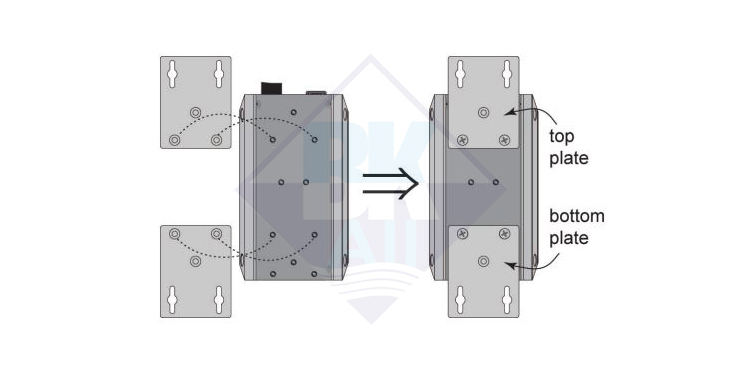

Treo tường (Tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn dòng Moxa EDS-G500E lên tường, như thể hiện trong hình minh họa sau:

Bước 1: Tháo tấm gắn thanh ray DIN bằng nhôm ra khỏi bảng điều khiển phía sau của sê-ri EDS-G512E-8PoE, sau đó gắn các tấm giá treo tường bằng vít M3, như thể hiện trong hình bên phải.

Bước 2: Việc gắn sê-ri EDS-G512E-8PoE lên tường cần có 4 vít. Sử dụng sê-ri EDS-G512E-8PoE, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính dưới 6,0 mm và trục phải có đường kính dưới 3,5 mm

Trước khi siết vít vào tường, đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít qua một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

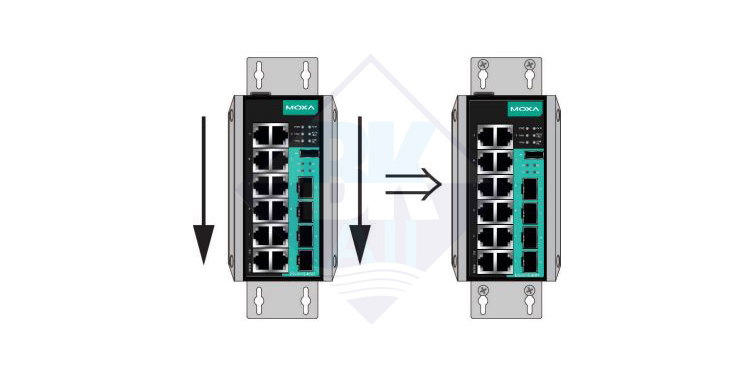

Bước 3: Sau khi các vít đã được cố định vào tường, hãy luồn bốn đầu vít qua các phần rộng của lỗ khóa hình lỗ khóa, sau đó trượt EDS-G512E-8PoE xuống dưới, như được chỉ ra trong hình bên phải. Siết chặt bốn vít để ổn định hơn

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi nguồn điện đã bị tắt hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại. Các thiết bị được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo tiêu chuẩn IEC950/EN60950/ VDE0805

Đơn vị này là một loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự).

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính toán dòng điện tối đa có thể có trong mỗi dây nguồn và dây thông thường. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng cỡ dây. Nếu dòng điện vượt quá định mức tối đa, dây dẫn có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Vui lòng đọc và làm theo các hướng dẫn sau:

  • Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau
  • Bạn nên tách dây đầu vào khỏi dây đầu ra
  • Chúng tôi khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống

Nối đất Dòng Moxa EDS-G512E-8PoE

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

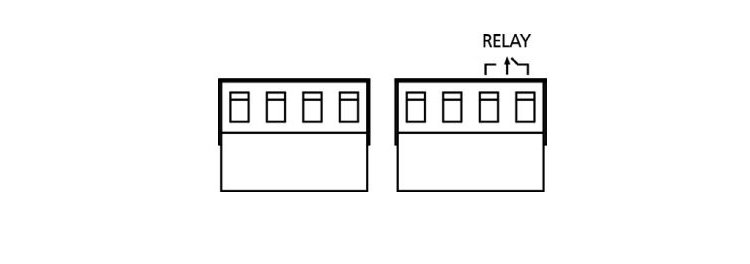

Đấu dây tiếp điểm rơle

Sê-ri EDS-G512E-8PoE có một bộ đầu ra rơle. Tiếp điểm rơle này sử dụng hai tiếp điểm của khối đầu cuối trên bảng EDS-G512E-8PoE'stop. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ thu của khối đầu cuối. Trong phần này, chúng tôi minh họa ý nghĩa của hai tiếp điểm được sử dụng để kết nối tiếp điểm rơle.

LỖI: Hai tiếp điểm của đầu nối khối đầu cuối 6 chân được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Hai dây được gắn với các tiếp điểm lỗi tạo thành một mạch hở khi một sự kiện do người dùng cấu hình được kích hoạt. Nếu sự kiện do người dùng cấu hình không xảy ra, mạch lỗi vẫn đóng.

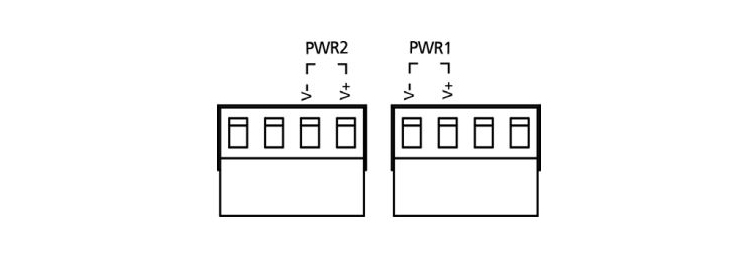

Đi dây các đầu vào nguồn dự phòng

Sê-ri EDS-G512E-8PoE có hai bộ đầu vào nguồn, đầu vào nguồn 1 và đầu vào nguồn 2. Hình ảnh mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị tại đây

Bước 1: Chèn các dây DC âm/dương lần lượt vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS-G512E-8PoE

Đấu dây các đầu vào kỹ thuật số

Sê-ri EDS-G512E-8PoE có một bộ đầu vào kỹ thuật số (DI). DI bao gồm hai tiếp điểm của đầu nối khối đầu cuối 4 chân trên bảng trên cùng của EDS-G512E-8PoE, được sử dụng cho hai đầu vào DC. Hình ảnh mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Cắm các dây DI âm (nối đất)/dương vào các cực ┴/I tương ứng.

Bước 2: Để giữ cho dây DI không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS-G512E-8PoE

Kết nối truyền thông

Mỗi switch dòng EDS-G512E-8PoE có 4 loại cổng giao tiếp:

• 1 cổng giao diện điều khiển USB (đầu nối loại B)

• 1 cổng lưu trữ USB (đầu nối loại A)

• 8 cổng Ethernet 10/100/1000BaseT(X)

• 4 khe SFP 100/1000Base

Kết nối bảng điều khiển USB

Sê-ri EDS-G512E-8PoE có một cổng bảng điều khiển USB (đầu nối loại B), nằm ở bảng trên cùng. Sử dụng cáp USB (được cung cấp trong gói sản phẩm) để kết nối cổng bảng điều khiển của EDS-G512E-8PoE với cổng USB của PC và cài đặt trình điều khiển USB (có trong CD phần mềm) trên PC. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển, chẳng hạn như Trình giả lập Moxa PCommTerminal, để truy cập tiện ích cấu hình bảng điều khiển của EDS-G512E-8PoE

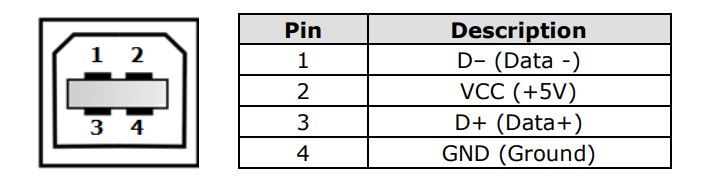

Sơ đồ chân cổng bảng điều khiển USB (Đầu nối loại B)

Kết nối lưu trữ USB

Sê-ri EDS-G512E-8PoE có một cổng lưu trữ USB (đầu nối loại A) ở mặt trước. Sử dụng bộ cấu hình sao lưu tự động Moxa ABC-02-USB-T để kết nối cổng lưu trữ USB của EDS-G512E-8PoE để sao lưu cấu hình, nâng cấp chương trình cơ sở hoặc sao lưu tệp nhật ký hệ thống

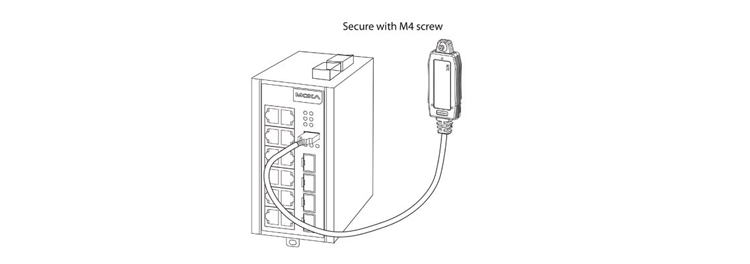

Cài đặt ABC-02-USB

Cắm ABC-02-USB vào cổng lưu trữ USB của dòng Moxa EDS-G512E-8PoE. Nên cố định ABC-02-USB trên tường bằng vít M4

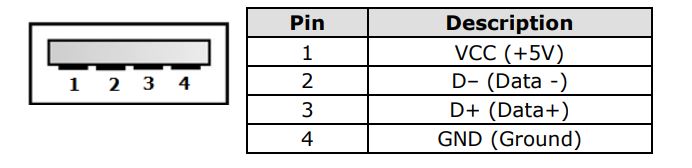

Sơ đồ chân của cổng lưu trữ USB (Đầu nối loại A)

Kết nối cổng Ethernet 1000BaseT

Dữ liệu 1000BaseT được truyền trên các cặp tín hiệu TRD+/- vi sai trên dây đồng.

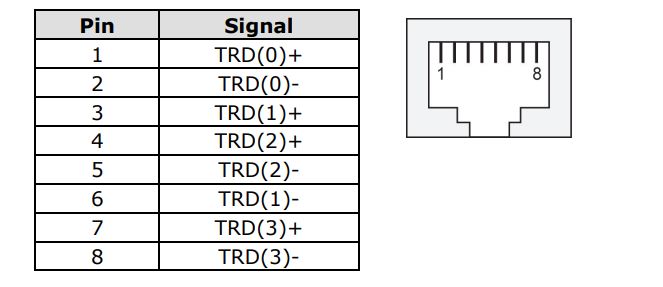

Sơ đồ chân cổng MDI/MDI-X

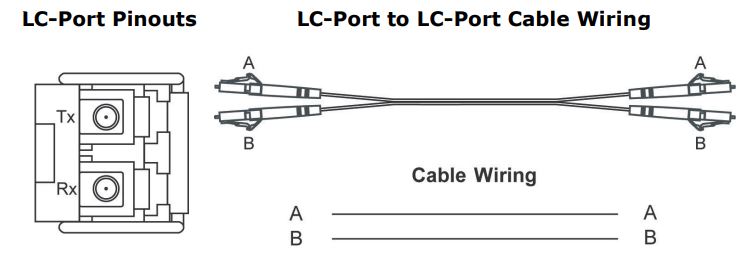

Cổng cáp quang 100/1000BaseSFP (mini-GBIC)

Các cổng Gigabit Ethernet trên dòng EDS-G512E-8PoE là các cổng Sợi quang 100/1000BaseSFP, yêu cầu sử dụng bộ thu phát sợi quang 100M hoặc 1Gmini-GBIC để hoạt động bình thường. Moxa cung cấp các mô hình thu phát hoàn chỉnh cho các yêu cầu về khoảng cách khác nhau.

Khái niệm đằng sau cổng và cáp LC khá đơn giản. Giả sử rằng bạn đang kết nối thiết bị I và II; trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bịI sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bịII sang thiết bị I, cho truyền song công hoàn toàn.

Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng (nhận) Rx của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng (truyền) Tx của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai mặt của cùng một đường dây bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Nút reset

Có hai chức năng khả dụng trên Nút Đặt lại. Một là đặt lại công tắc Ethernet về cài đặt mặc định gốc bằng cách nhấn và giữ nút Đặt lại trong 5 giây. Sử dụng một vật nhọn, chẳng hạn như kẹp giấy hoặc tăm, để nhấn nút Đặt lại. Điều này sẽ làm cho đèn LED STATE nhấp nháy mỗi giây một lần. Sau khi nhấn nút trong 5 giây liên tục, đèn LED STATE sẽ bắt đầu nhấp nháy nhanh. Điều này cho biết rằng các cài đặt mặc định ban đầu đã được tải và bạn có thể nhả nút đặt lại.

Khi ABC-02-USB được kết nối với Ethernetswitch EDS-G512E-8PoE, nút đặt lại cho phép cấu hình nhanh và sao lưu các tệp nhật ký vào ABC-02-USB. Nhấn nút Đặt lại trên đầu EDS-G512E-8PoE, bộ chuyển mạch Ethernet sẽ bắt đầu sao lưu các tệp cấu hình hệ thống hiện tại và nhật ký sự kiện vào ABC-02-USB

KHÔNG tắt nguồn bộ chuyển mạch Ethernet khi tải cài đặt mặc định

Cài đặt công tắc DIP vòng Turbo

Sê-ri EDS-G512E-8PoE là các Ethernetswitch dự phòng được quản lý plug-and-play. Giao thức Turbo Ring độc quyền được phát triển bởi Moxa cung cấp độ tin cậy mạng tốt hơn và thời gian khôi phục nhanh hơn. Thời gian khôi phục của Moxa TurboRing nhỏ hơn 300 mili giây (Turbo Ring) hoặc 50 mili giây (TurboRing V2) so với thời gian khôi phục từ 3 đến 5 phút đối với các bộ chuyển đổi thương mại giảm tổn thất có thể xảy ra do lỗi mạng trong môi trường công nghiệp.

Có 4 Công tắc DIP phần cứng cho Turbo Ring trên bảng trên cùng của dòng EDS-G512E-8PoE có thể giúp thiết lập Turbo Ring dễ dàng trong vòng vài giây. Nếu bạn không muốn sử dụng công tắc DIP phần cứng để thiết lập Vòng Turbo, bạn có thể sử dụng trình duyệt web, telnet hoặc bảng điều khiển để tắt chức năng này

Vui lòng tham khảo phần Turbo Ring trong Sổ tay hướng dẫn sử dụng CommunicationRedundancy để biết thêm thông tin chi tiết về cài đặt và cách sử dụng Turbo Ring và Turbo Ring V2

Bộ chuyển mạch DIP Sê-ri EDS-G512E-8PoE

Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt Công tắc DIPS sang vị trí BẬT.

Cài đặt công tắc DIP “Turbo Ring”

DIP 1 DIP 2 DIP 3 DIP 4
Dùng sau BẬT: Bật EDS này làm RingMaster BẬT: Bật các cổng "Ring Coupling" mặc định BẬT: Kích hoạt công tắc DIP 2 và 3 để định cấu hình cài đặt "Turbo Ring"
TẮT: EDS này sẽ không phải là Ring Master TẮT: Không sử dụng EDS này làm bộ nối vòng TẮT: Công tắc DIP 1, 2 và 3 sẽ bị tắt

Cài đặt công tắc DIP “Turbo Ring V2”

DIP 1 DIP 2 DIP 3 DIP 4
BẬT: Bật cổng "Ring Coupling (dự phòng)" mặc định khi công tắc DIP 3 đã được bật. BẬT: Bật EDS này làm Ring Master BẬT: Bật cổng "Ring Coupling" mặc định BẬT: Kích hoạt công tắc DIP 1, 2 và 3 để định cấu hình cài đặt "Turbo Ring V2"
TẮT: Bật cổng "Ring Coupling (chính)" mặc định khi công tắc DIP 3 đã được bật TẮT: EDS này sẽ không phải là Ring Master TẮT: Không sử dụng EDS này làm bộ ghép vòng TẮT: Công tắc DIP 1, 2 và 3 sẽ bị tắt

Bạn phải bật chức năng Turbo Ring trước khi sử dụng công tắc DIP để kích hoạt chức năng Master và Coupler

Nếu bạn không kích hoạt bất kỳ thiết bị chuyển mạch nào trong sê-ri EDS-G512E-8PoE làm Chủ vòng, giao thức Turbo Ring sẽ tự động chọn sê-ri EDS-G512E-8PoE có phạm vi địa chỉ MAC nhỏ nhất làm Chủ vòng. Nếu bạn vô tình kích hoạt nhiều hơn một dòng EDS-G512E-8PoE làm Ring Master, các bộ chuyển mạch dòng EDS-G512E-8PoE này sẽ tự động thương lượng để xác định cái nào sẽ là Ring Master

Đèn báo LED

Mặt trước của dòng Moxa EDS-G512E-8PoE chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng sau

LED Màu Trạng thái Mô tả
STATE/Trạng thái Xanh Bật Hệ thống đã vượt qua bài kiểm tra tự chẩn đoán khi khởi động và sẵn sàng chạy
Nhấp nháy

1. Công tắc đang trong quá trình reset (1 lần/s).

2. Dò ABC-02-USB kết nối với công tắc (1 lần/2s).

Đỏ Bật

Hệ thống tự chẩn đoán không thành công khi khởi động.

• Kiểm tra RAM không thành công / Thông tin hệ thống. Đọc Không thành công/ Chuyển đổi Lỗi ban đầu / Lỗi PTP PHY.

(+ Đèn MSTR xanh sáng: HW FAIL)

• FW Checksum Fail / Uncompress Fail.

(+ Khớp nối xanh sáng: SW FAIL)

FAULT/Lỗi Đỏ Bật

1. Tiếp điểm tín hiệu mở.

2. Không thể tải/lưu ABC.

3. Cổng bị vô hiệu hóa do các gói phát đa hướng và quảng bá đầu vào vượt quá giới hạn tốc độ đầu vào.

4. Kết nối vòng lặp không chính xác trong một công tắc.

5. Kết nối cổng Ring không hợp lệ

PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn của mô-đun chính PWR1
Tắt Nguồn không được cung cấp cho đầu vào nguồn của mô-đun chính PWR1
PWR2 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR2 của mô-đun chính.
Tắt Nguồn không được cung cấp cho đầu vào nguồn của mô-đun chính PWR2
MSTR/ HEAD Xanh Bật

1. Switch được đặt làm Master của Vòng Turbo hoặc là Đầu của Chuỗi Turbo.

2. BÀI H.W. Lỗi (+Bật trạng thái và Lỗi nhấp nháy)

Nhấp nháy

1. Switch đã trở thành Ring Master của Turbo Ring.

2. Đầu của Chuỗi Turbo, sau khi Vòng Turbo hoặc Chuỗi Turbo bị hỏng.

3. Switch được đặt làm Thành viên của Chuỗi Turbo và cổng chuỗi tương ứng không hoạt động

Tắt

1. Switch không phải là Master của Turbo Ring này.

2. Switch này được đặt làm Thành viên của Chuỗi turbo

CPLR/ TAIL Xanh Bật

1. Chức năng ghép nối của công tắc được kích hoạt để tạo đường dẫn dự phòng.

2. Khi nó được đặt làm Đuôi của Chuỗi Turbo.

3. BÀI S.W. Lỗi (+Bật trạng thái và Lỗi nhấp nháy)

Nhấp nháy

1. Chuỗi Turbo ngừng hoạt động.

2. Switch được đặt làm Thành viên của Chuỗi Turbo và cổng chuỗi tương ứng không hoạt động

Tắt

1. Switch này đã tắt chức năng ghép nối.

2. Switch này được đặt làm Thành viên của Chuỗi Turbo

FAULT + MSTR/HEAD + CPLR/TAIL Xoay nhấp nháy liên tục ABC-02-USB đang nhập/xuất tệp

STATE +

FAULT +

MSTR/HEAD

+ CPLR/TAIL

Nhấp nháy Switch đang được MXview phát hiện/định vị (2 lần/giây)
10M/ 100M (TP) Vàng Bật Liên kết 10 hoặc 100 Mbps của cổng TP đang hoạt động.
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 10 hoặc 100 Mbps.
Tắt Liên kết 10/100 Mbps của cổng TP không hoạt động
1000M (TP) Xanh Bật Liên kết 1000 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của cổng TP không hoạt động.
100M (SFP) Vàng Bật Liên kết 100 Mbps của cổng SFP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps.
Tắt Liên kết 100 Mbps của cổng SFP không hoạt động
1000M (SFP) Xanh Bật Liên kết 1000 Mbps của cổng SFP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt SFP port’s 1000 Mbps link is inactive

Đèn LED chỉ báo PoE thông minh

LED Màu Trạng thái Mô tả
PoE thông minh + Đèn báo LED Vàng Bật Cổng PoE được kết nối với thiết bị PoE, sử dụng chuẩn 802.3af
Tắt Không có đầu ra nguồn PoE
Xanh Bật Cổng PoE kết nối với thiết bị PoE, sử dụng chuẩn 802.3at
Tắt Không có đầu ra nguồn PoE
Đỏ Bật

Mất nguồn PoE:

- Một lần/giây: Lỗi phát hiện PoE

- Hai lần/giây: ngắn mạch, quá tải, quá nhiệt

Tắt -

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn

IEEE 802.3af/at cho cấp nguồn qua Ethernet

IEEE 802.3 cho 10BaseT

IEEE 802.3u cho 100BaseT(X) và 100BaseFX

IEEE 802.3ab cho 1000BaseT(X)

IEEE 802.3z cho 1000BaseX

Giao thức IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, PROFINET, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client
MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Kiểm soát lưu lượng Điều khiển lưu lượng IEEE 802.3x, điều khiển lưu lượng áp suất ngược
Giao diện
Cổng RJ45 8 10/100/1000BaseT(X)
Cổng cáp quang Khe cắm 4 cổng 100/1000BaseSFP
Cổng USB

Cổng bảng điều khiển USB (đầu nối loại B)

Cổng lưu trữ USB (đầu nối loại A)

Nút Reset
Đèn báo LED PWR1, PWR2, FAULT, STATE, 10/100M, 100/1000M, MSTR/HEAD, CPLR/TAIL
Liên hệ báo động 1 đầu ra rơle với khả năng chịu dòng 1 A @ 24 VDC
Đầu vào kỹ thuật số

1 đầu vào với cùng một mặt đất, nhưng cách điện với thiết bị điện tử.

+13 đến +30V cho trạng thái “1”

-30 đến +3V cho trạng thái “0”

tối đa. dòng điện đầu vào: 8 mA

PoE
Tổng ngân sách điện 240 W
Điện áp đầu ra PoE 46 đến 57 VDC (phụ thuộc vào nguồn điện bên ngoài)
tối đa. Công suất ra 15,4 W ở 802.3af, 30 W ở 802.3at, 36 W ở chế độ năng lượng cao
tối đa. Sản lượng hiện tại 350 mA ở 802.3af, 600 mA ở 802.3at, 720 mA ở chế độ năng lượng cao
Bảo vệ dòng điện quá tải tại cảng Present
Nguồn
Điện áp đầu vào 48 VDC (46 đến 57 VDC), đầu vào kép dự phòng
Rated Current 0,33 A @ 48 VDC (không kết nối PD)
Sự tiêu thụ năng lượng tối đa. 23 W (W/ 8 PD được kết nối, không bao gồm mức tiêu thụ của PD)
Inrush Current 4.4 A @ 48 VDC
Cách ly điện 2250 VDC tới khung máy trong 60 giây
Tản nhiệt 62 BTU/h
Bảo vệ dòng điện quá tải Present
Reverse Polarity Protection Present
Sự liên quan 2 khối thiết bị đầu cuối 4 tiếp điểm có thể tháo rời
Tính chất vật lý
Vỏ Kim loại, bảo vệ IP30
Kích thước 79.2 x 135 x 137 mm (3.1 x 5.3 x 5.4 in)
Lắp đặt Gắn DIN-rail, treo tường (với bộ tùy chọn)
Giới hạn môi trường
Nhiệt độ hoạt động

-10 đến 60°C (14 đến 140°F) cho các mẫu tiêu chuẩn

-40 đến 75°C (-40 đến 167°F) đối với kiểu máy -T

Nhiệt độ bảo quản -40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Độ cao

Lên đến 2000m

Lưu ý: Vui lòng liên hệ với Moxa nếu bạn yêu cầu các sản phẩm được đảm bảo hoạt động bình thường ở độ cao lớn hơn

Phê duyệt quy định
An toàn UL 508, EN 60950-1 (LVD)
EMI FCC Part 15 Subpart B Class A, EN 61000-6-4 (Industrial)
EMS EN 61000-6-2 (Industrial) EN 61000-4-2 (ESD) Level 4, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 4, EN 61000-4-5 (Surge) Level 4, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Giao thông đường sắt EN 50121-4
Sốc IEC 60068-2-27
Rơi tự do IEC 60068-2-32
Rung IEC 60068-2-6

Trên đây là hướng dẫn sử dụng sản phẩm EDS-G512E-8PoE hãng Moxa, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"





Số lượng người đang truy cập...

Đang có 847 khách và không thành viên đang online
