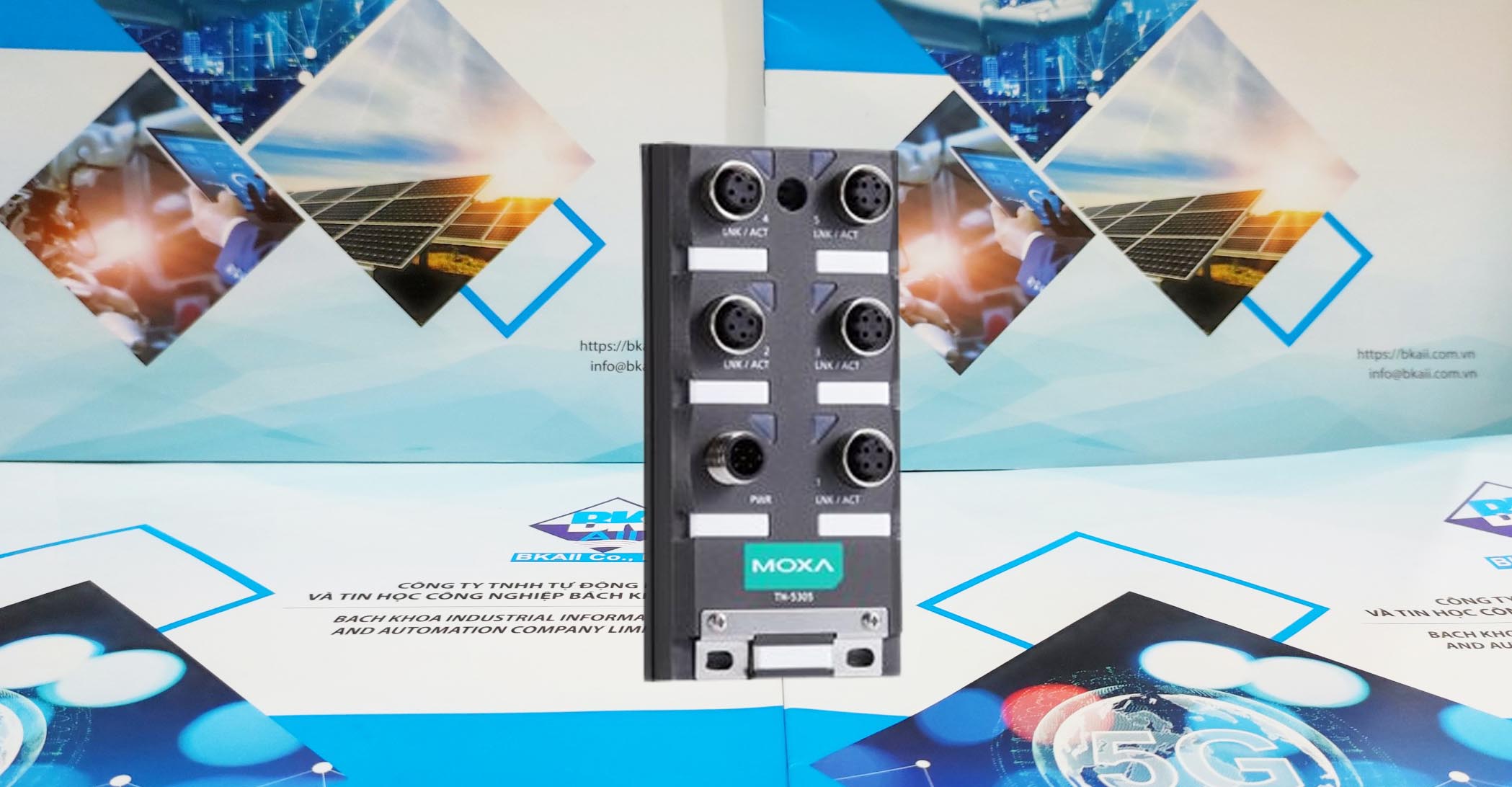

TN-5305 Switch công nghiệp 5 cổng IP67 hỗ trợ tiêu chuẩn EN 50155 và cổng tốc độ 10/100BaseT(X) Ports (M12 connector) của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam.
Switch Ethernet 5 cổng Moxa ToughNet TN-5305 cung cấp giải pháp hiệu quả về chi phí cho các kết nối Ethernet của bạn. TN-5305 được xếp hạng IP67 để bảo vệ chống sốc và các hạt lạ. Các sản phẩm được xếp hạng IP67 có các đặc điểm sau: chống bụi và bảo vệ khỏi tác động của việc ngâm tạm thời trong nước.
Switch TN-5305 có dải nhiệt độ hoạt động rộng từ -40 đến 75°C và được thiết kế để chịu được mức độ rung và sốc cao. Thiết kế phần cứng chắc chắn làm cho bộ chuyển mạch TN-5305 trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể chịu được sự khắc nghiệt của các ứng dụng công nghiệp quan trọng. Switch được xếp hạng để sử dụng ở những vị trí nguy hiểm và tuân thủ các tiêu chuẩn CE/FCC, UL và EN50155 (ứng dụng đường sắt)
Danh sách kiểm tra gói hàng
TN-5305 của bạn được vận chuyển cùng với các hạng mục sau.
• Hướng dẫn cài đặt nhanh (được in).
• Phiếu bảo hành sản phẩm.
• 3 nắp bảo vệ các cổng chưa sử dụng và 8 nhãn cổng.
• Bộ gắn bảng điều khiển
Đặc trưng
Công nghệ chuyển mạch mạng hiệu suất cao
• 5 cổng 10/100BaseT(X) (ổ cắm M12 được che chắn 4 chân với mã hóa D).
• Phát sóng chống bão.
• IEEE802.3/802.3u/802.3x.
• Loại quy trình chuyển mạch Store and Forward.
• Tự động cảm biến 10/100M, Full/Half-Duplex, MDI/MDIX.
Độ tin cậy cấp công nghiệp
• Bảo vệ mạch tích cực.
• Kết nối chắc chắn.
• Chống bụi và ngâm nước.
Thiết kế chắc chắn
• Thiết kế vỏ đạt tiêu chuẩn bảo vệ IP67.
• Đầu nối M12 cho các kết nối chắc chắn.
• Dải nhiệt độ hoạt động từ -25 đến 60°C hoặc hoạt động kéo dài
dải nhiệt độ từ -40 đến 75°C.
Bố cục bảng điều khiển TN-5305
1. Đèn LED 10/100 Mbps của cổng M12.
2. Cổng 10/100BaseT(X) (ổ cắm M12 có vỏ bọc 4 chân cái có mã hóa D).
3. Nhãn cổng.
4. Đầu vào nguồn (ổ cắm M12 nam được che chắn 5 chân có mã hóa A).
5. Đèn LED đầu vào nguồn (PWR).
6. Tên kiểu máy.
7. Các lỗ để gắn TN-5305 vào tường bằng vít (có 3 lỗ: dưới cùng bên trái, dưới cùng bên phải và trên cùng ở giữa).
8. Vít nối đất.

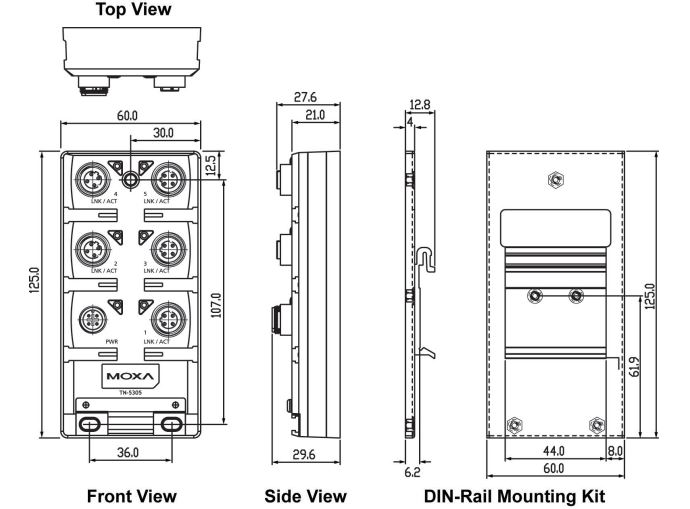

Kích thước lắp đặt (đơn vị = mm)
Gắn tường
Để gắn TN-5305 lên tường, hãy sử dụng 3 vít đi kèm trong bộ giá treo bảng điều khiển.
Bước 1: Tạo 3 lỗ vít trên tường dựa trên vị trí của 3 lỗ vít trên công tắc được hiển thị trong sơ đồ kích thước lắp đặt.
Bước 2: Chèn một con vít vào lỗ vít trên cùng ở giữa trên công tắc và vặn nó vào tường.
Bước 3: Vặn 2 vít còn lại qua các lỗ dưới cùng bên trái và dưới cùng bên phải trên công tắc.

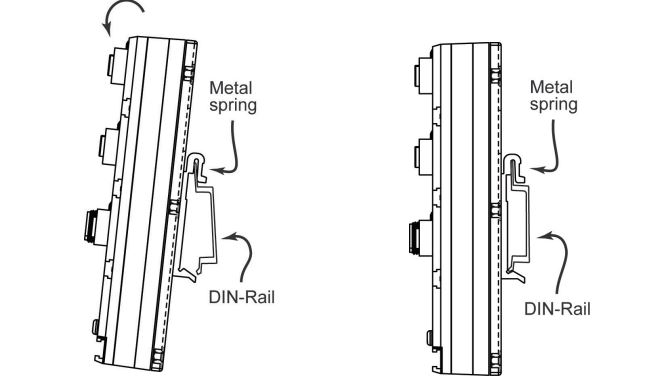

Gắn DIN-Rail (tùy chọn)
Sử dụng bộ giá treo DIN-Rail tùy chọn (DK-M12-305, phải được mua riêng) để gắn TN-5305 trên thanh ray DIN 35 mm.
Bước 1: Cố định tấm đính kèm DIN-Rail vào mặt sau của công tắc như minh họa trong hình trên.
Bước 2: Định vị móc trên cùng của tấm đính kèm DIN-Rail vào cạnh trên cùng của thanh ray. Để tháo công tắc khỏi DIN-Rail, chỉ cần làm ngược lại các Bước 2 và 3 ở trên.
Bước 3: Xoay công tắc xuống dưới cho đến khi đáy của tấm đính kèm khớp vào cạnh dưới của thanh ray.
Để tháo công tắc khỏi DIN-Rail, chỉ cần làm ngược lại Bước 2 và 3 ở trên.
Yêu cầu về hệ thống dây điện
Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn điện chính xác được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. KHÔNG sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm.
Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC
Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây công tắc Moxa của bạn.
Thiết bị này đã được phê duyệt UL508. Chỉ sử dụng dây dẫn bằng đồng, 60/75°C, Thắt chặt đến 4,5 pound-inch. Để sử dụng trong môi trường PollutionDegree 2
Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn
Bạn cũng nên chú ý đến các nguyên tắc sau:
- Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
- Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
- Giữ dây đầu vào và dây đầu ra tách biệt.
- Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

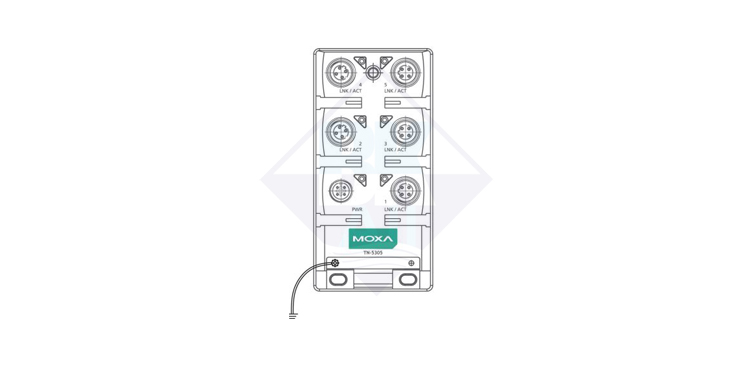

Nối đất TN-5305
Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại
Kết nối cổng Ethernet 10/100BaseT(X)
Tất cả các mẫu TN-5305 đều có 5 cổng Ethernet 10/100BaseT(X) (ổ cắm M12 có 4 chốt bảo vệ với mã hóa D). Các cổng 10/100TX nằm ở mặt trước của TN-5305 được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng định cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó, sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (truyền thẳng hoặc truyền chéo) và loại thiết bị (loại NIC hoặc loại HUB/Switch) được kết nối với cổng.
Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo
Sơ đồ chân cho ổ cắm trên TN-5305

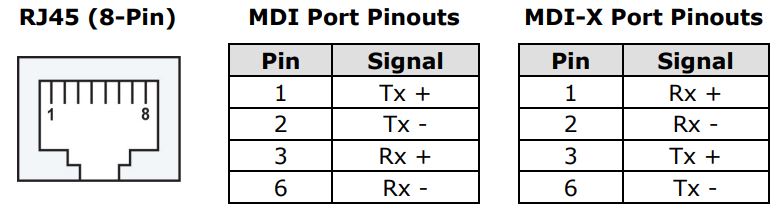

Sơ đồ chân cho RJ45 (8 chân)

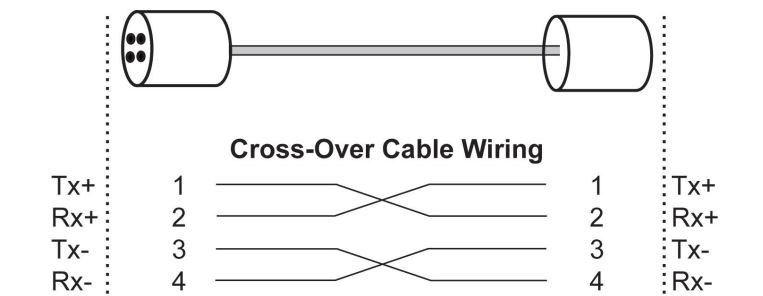

Đi dây cáp chéo M12 (4 chân, M) đến M12 (4 chân, M)

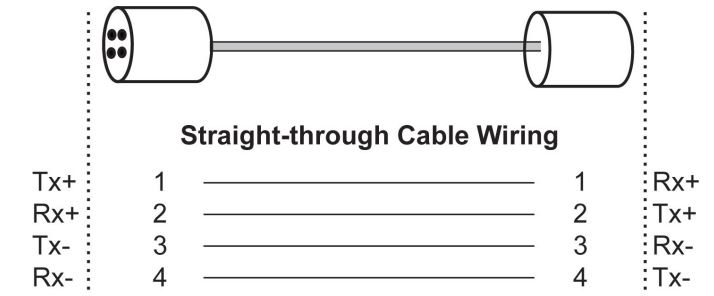

Đấu dây cáp thẳng M12 (4 chân, M) đến M12 (4 chân, M)

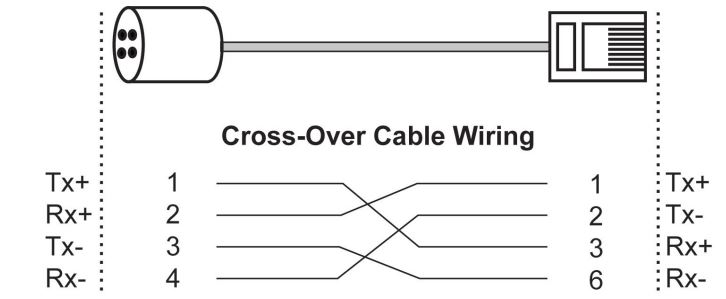

Đi dây cáp chéo M12 (4 chân, M) đến RJ45 (8 chân)

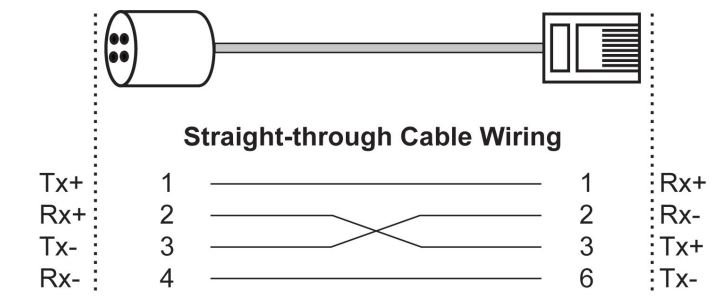

Đấu dây cáp M12 (4 chân, M) đến RJ45 (8 chân)
Kết nối MDI/MDI-X tự động
Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của TN-5305 với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp xuyên thẳng hoặc cáp chéo để kết nối TN-5305 với các thiết bị Ethernet
Đèn báo LED
Một số chỉ báo LED được đặt trên bảng điều khiển phía trước của TN-5305. Chức năng của từng đèn LED được mô tả trong bảng bên dưới
| LED | Màu | Trạng thái | Mô tả |
| PWR | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn |
| Tắt | Nguồn không được cung cấp cho đầu vào nguồn | ||
| LNK/ACT (10M) | Vàng | Bật | Liên kết 10 Mbps của cổng TP đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 10 Mbps. | ||
| Tắt | Liên kết 10 Mbps của cổng TP không hoạt động | ||
| LNK/ACT (100M) | Vàng | Bật | Liên kết 100 Mbps của cổng TP đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 100 Mbps | ||
| Tắt | Liên kết 100 Mbps của cổng TP không hoạt động |
Tự động đàm phán và cảm biến tốc độ
Tất cả các cổng Ethernet của TN-5305 đều hỗ trợ độc lập tính năng tự động điều chỉnh tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mbps.
Tự động đàm phán diễn ra khi kết nối cáp M12 được thực hiện và sau đó mỗi khi LINK được bật. TN-5305 quảng cáo khả năng sử dụng tốc độ truyền 10 Mbpshoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo theo cùng một cách. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến sự không đồng nhất trong hoạt động với tốc độ 10 Mbps hoặc 100 Mbps.
Nếu cổng Ethernet của TN-5305 được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u
Thông số kỹ thuật
| Công nghệ | |
| Tiêu chuẩn | IEEE 802.3, 802.3u, 802.3x |
| Loại xử lý | Lưu trữ và Chuyển tiếp, với IEEE802.3x song công hoàn toàn, kiểm soát dòng áp suất ngược |
| Giao diện | |
| Cổng M12 |
Tốc độ đàm phán tự động 10/100BaseTX, F/H chế độ song công và kết nối MDI/MDI-X tự động |
| Đèn báo LED | Power, LNK/ACT |
| Nguồn điện | |
| Điện áp đầu vào | 24 VDC (12 đến 45 VDC) hoặc 18 đến 30 VAC (47 đến 63 Hz) |
| Đầu vào hiện tại |
0,28 A @ 24 VAC 0,10 A @ 24 VDC 0,08 A @ 36 VDC |
| Sự liên quan | Đầu nối đực 5 chân mã hóa M12 A, đầu vào nguồn đơn |
| Sự bảo vệ | |
| Bảo vệ dòng điện quá tải/Dòng điện giới hạn | 1.1A |
| Bảo vệ phân cực ngược | hiện tại |
| Cơ khí | |
| Vỏ | Bảo vệ IP67, vỏ nhựa |
| Kích thước | 60 x 125 x 29.6 mm (2.4 x 4.9 x 1.2 in) |
| Nặng | 270g |
| Cài đặt | Gắn bảng điều khiển, gắn DIN-Rail (với bộ tùy chọn) |
| Môi trường | |
| Nhiệt độ hoạt động |
-25 đến 60°C (-13 đến 140°F) đối với model tiêu chuẩn, -40 đến 75°C (-40 đến 167°F) đối với kiểu máy -T |
| Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) |
| Điều hành độ ẩm tương đối | 5 đến 95% (không ngưng tụ) |
| Phê duyệt quy định | |
| An toàn | UL 508 |
| Giao thông đường sắt | EN 50155 |
| Hàng hải |
IEC 61000-4-2 ESD: Liên hệ: 6 kV; Không khí: 8 kV IEC 61000-4-3 RS: 80 MHz đến 1 GHz: 20 V/m IEC 61000-4-4 EFT: Công suất: 2 kV; Tín hiệu: 2 kV Tăng áp theo tiêu chuẩn IEC 61000-4-5: Công suất: 2 kV; Tín hiệu: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 Sốc: EN 50155, IEC 61373 Rơi tự do: IEC 60068-2-32 Độ rung: EN 50155, IEC 61373 |
Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng dòng switch TN-5305 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
